Пристрій для пошуку точок акупунктури

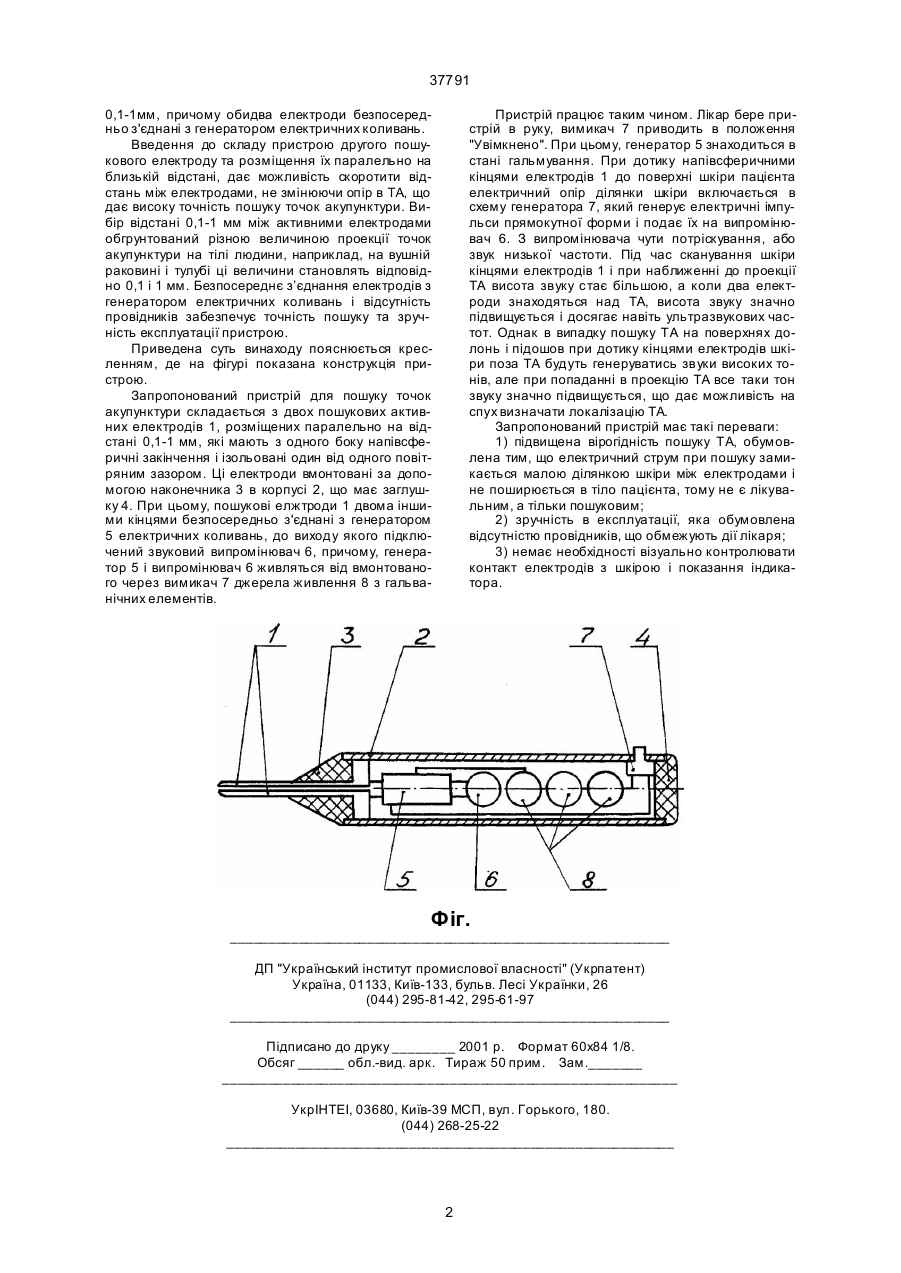

Пристрій для пошуку точок акупунктури, який включає послідовно з'єднані пошуковий активний електрод, генератор електричних коливань, випромінювач звуку та джерело живлення, який відрізняється тим, що в нього введений другий пошуковий активний електрод, розміщений паралельно першому на відстані 0,1-1мм, причому обидва електроди безпосередньо з'єднані з генератором електричних коливань. (19) (21) 2000042177 (22) 17.04.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Доронін Павло Степанович, Здибський Володимир Іванович, Климович Лілія Василівна, Яворська Валентина Олексіївна (73) Харківська медична академія післядипломної освіти 37791 0,1-1мм, причому обидва електроди безпосередньо з'єднані з генератором електричних коливань. Введення до складу пристрою другого пошукового електроду та розміщення їх паралельно на близькій відстані, дає можливість скоротити відстань між електродами, не змінюючи опір в ТА, що дає високу точність пошуку точок акупунктури. Вибір відстані 0,1-1 мм між активними електродами обгрунтований різною величиною проекції точок акупунктури на тілі людини, наприклад, на вушній раковині і тулубі ці величини становлять відповідно 0,1 і 1 мм. Безпосереднє з’єднання електродів з генератором електричних коливань і відсутність провідників забезпечує точність пошуку та зручність експлуатації пристрою. Приведена суть винаходу пояснюється кресленням, де на фігурі показана конструкція пристрою. Запропонований пристрій для пошуку точок акупунктури складається з двох пошукових активних електродів 1, розміщених паралельно на відстані 0,1-1 мм, які мають з одного боку напівсферичні закінчення і ізольовані один від одного повітряним зазором. Ці електроди вмонтовані за допомогою наконечника 3 в корпусі 2, що має заглушку 4. При цьому, пошукові елжтроди 1 двома іншими кінцями безпосередньо з'єднані з генератором 5 електричних коливань, до виходу якого підключений звуковий випромінювач 6, причому, генератор 5 і випромінювач 6 живляться від вмонтованого через вимикач 7 джерела живлення 8 з гальванічних елементів. Пристрій працює таким чином. Лікар бере пристрій в руку, вимикач 7 приводить в положення "Увімкнено". При цьому, генератор 5 знаходиться в стані гальмування. При дотику напівсферичними кінцями електродів 1 до поверхні шкіри пацієнта електричний опір ділянки шкіри включається в схему генератора 7, який генерує електричні імпульси прямокутної форми і подає їх на випромінювач 6. З випромінювача чути потріскування, або звук низької частоти. Під час сканування шкіри кінцями електродів 1 і при наближенні до проекції ТА висота звуку стає більшою, а коли два електроди знаходяться над ТА, висота звуку значно підвищується і досягає навіть ультразвукових частот. Однак в випадку пошуку ТА на поверхнях долонь і підошов при дотику кінцями електродів шкіри поза ТА будуть генеруватись звуки високих тонів, але при попаданні в проекцію ТА все таки тон звуку значно підвищується, що дає можливість на спух визначати локалізацію ТА. Запропонований пристрій має такі переваги: 1) підвищена вірогідність пошуку ТА, обумовлена тим, що електричний струм при пошуку замикається малою ділянкою шкіри між електродами і не поширюється в тіло пацієнта, тому не є лікувальним, а тільки пошуковим; 2) зручність в експлуатації, яка обумовлена відсутністю провідників, що обмежують дії лікаря; 3) немає необхідності візуально контролювати контакт електродів з шкірою і показання індикатора. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
