Вібромеханічний бетонозмішувач з осцилюючими коливаннями

Номер патенту: 63259

Опубліковано: 10.10.2011

Автори: Саленко Юлія Сергіївна, Маслов Олександр Гаврилович

Завантажити PDF файл.

Формула / Реферат

Вібромеханічний змішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, і центральний лопатевий вал, змонтований в підшипникових опорах, винесених за межі ділянки перемішування, який відрізняється тим, що додатково забезпечений віброзбуджувачем крутильних коливань, дебалансний вал якого змонтовано у підшипникових опорах, встановлених на кронштейнах, жорстко закріплених на торцевій стіні корпусу симетрично відносно осі обертання лопатевого валу, так, що їх опорні поверхні лежать в одній площині, а дебалансний вал розташовано перпендикулярно осі обертання лопатевого вала, причому дебаланси закріплені на вихідних кінцях дебалансного вала і розгорнені один відносно іншого на кут 180°, при цьому корпус змішувача установлено на опорній рамі за допомогою плоских гумометалевих пружних амортизаторів.

Текст

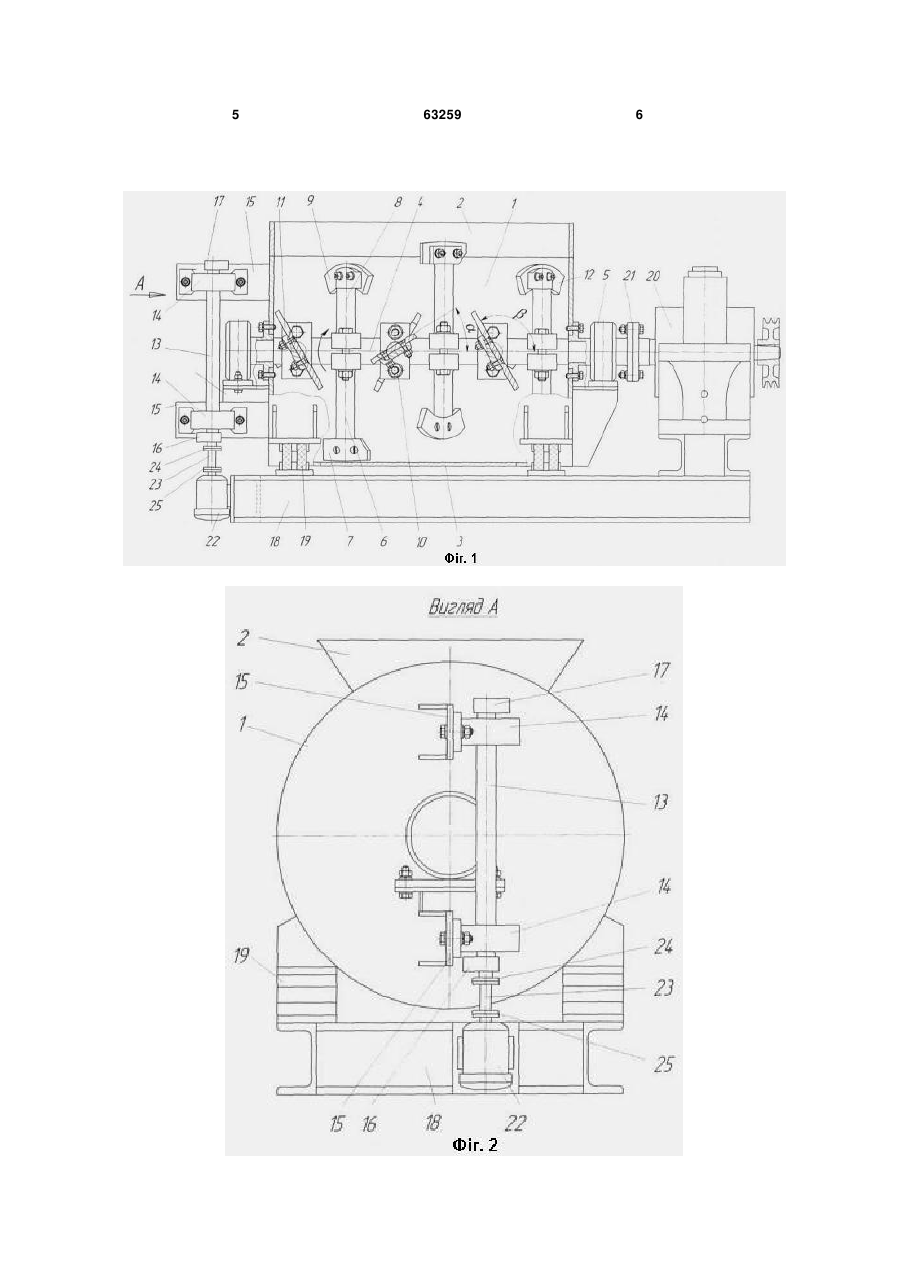

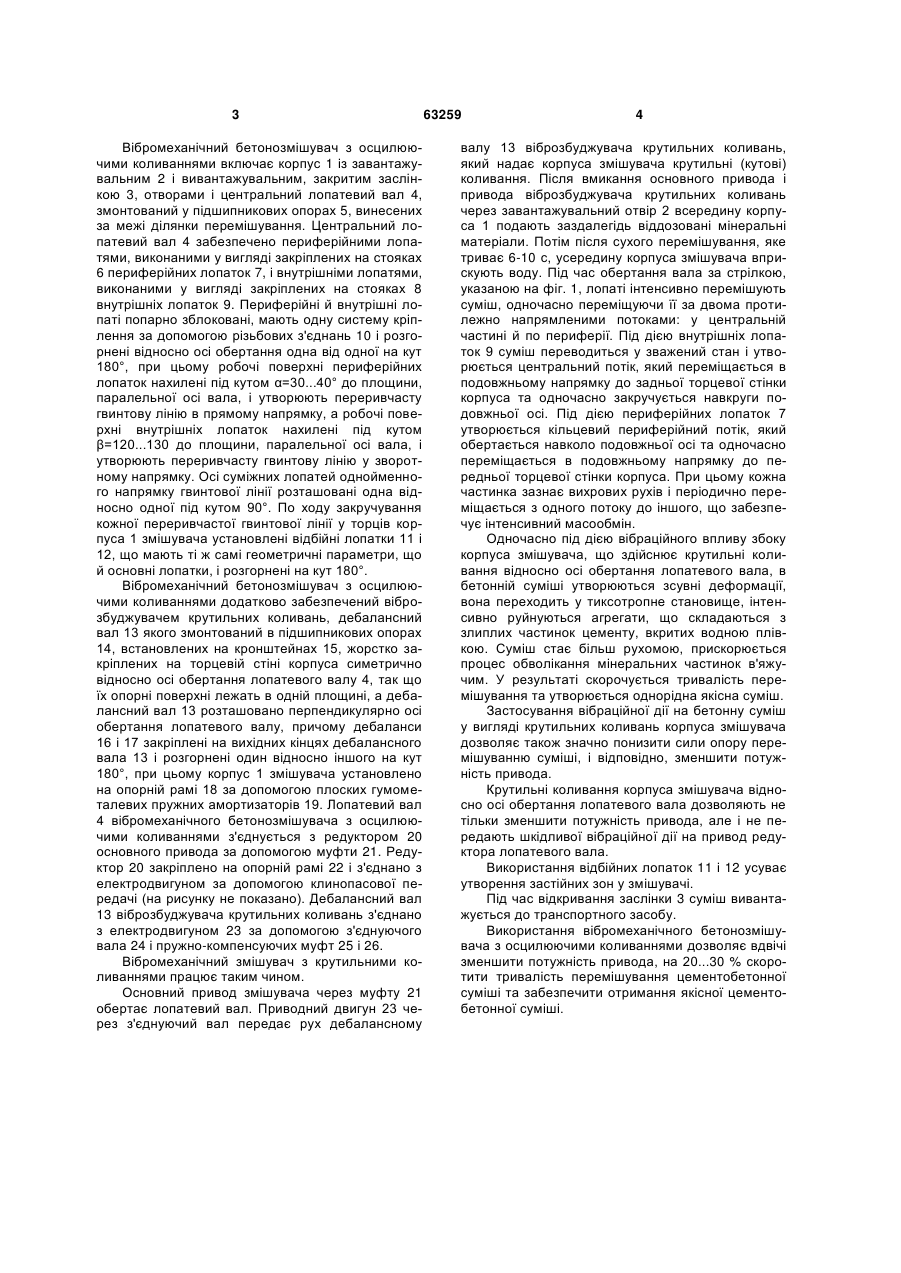

Вібромеханічний змішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, і центральний лопатевий вал, змонтований в підшипникових опорах, винесених за межі ділянки перемішування, який відрізняється тим, що додатково забезпечений віброзбуджу 3 Вібромеханічний бетонозмішувач з осцилюючими коливаннями включає корпус 1 із завантажувальним 2 і вивантажувальним, закритим заслінкою 3, отворами і центральний лопатевий вал 4, змонтований у підшипникових опорах 5, винесених за межі ділянки перемішування. Центральний лопатевий вал 4 забезпечено периферійними лопатями, виконаними у вигляді закріплених на стояках 6 периферійних лопаток 7, і внутрішніми лопатями, виконаними у вигляді закріплених на стояках 8 внутрішніх лопаток 9. Периферійні й внутрішні лопаті попарно зблоковані, мають одну систему кріплення за допомогою різьбових з'єднань 10 і розгорнені відносно осі обертання одна від одної на кут 180°, при цьому робочі поверхні периферійних лопаток нахилені під кутом α=30...40° до площини, паралельної осі вала, і утворюють переривчасту гвинтову лінію в прямому напрямку, а робочі поверхні внутрішніх лопаток нахилені під кутом β=120...130 до площини, паралельної осі вала, і утворюють переривчасту гвинтову лінію у зворотному напрямку. Осі суміжних лопатей однойменного напрямку гвинтової лінії розташовані одна відносно одної під кутом 90°. По ходу закручування кожної переривчастої гвинтової лінії у торців корпуса 1 змішувача установлені відбійні лопатки 11 і 12, що мають ті ж самі геометричні параметри, що й основні лопатки, і розгорнені на кут 180°. Вібромеханічний бетонозмішувач з осцилюючими коливаннями додатково забезпечений віброзбуджувачем крутильних коливань, дебалансний вал 13 якого змонтований в підшипникових опорах 14, встановлених на кронштейнах 15, жорстко закріплених на торцевій стіні корпуса симетрично відносно осі обертання лопатевого валу 4, так що їх опорні поверхні лежать в одній площині, а дебалансний вал 13 розташовано перпендикулярно осі обертання лопатевого валу, причому дебаланси 16 і 17 закріплені на вихідних кінцях дебалансного вала 13 і розгорнені один відносно іншого на кут 180°, при цьому корпус 1 змішувача установлено на опорній рамі 18 за допомогою плоских гумометалевих пружних амортизаторів 19. Лопатевий вал 4 вібромеханічного бетонозмішувача з осцилюючими коливаннями з'єднується з редуктором 20 основного привода за допомогою муфти 21. Редуктор 20 закріплено на опорній рамі 22 і з'єднано з електродвигуном за допомогою клинопасової передачі (на рисунку не показано). Дебалансний вал 13 віброзбуджувача крутильних коливань з'єднано з електродвигуном 23 за допомогою з'єднуючого вала 24 і пружно-компенсуючих муфт 25 і 26. Вібромеханічний змішувач з крутильними коливаннями працює таким чином. Основний привод змішувача через муфту 21 обертає лопатевий вал. Приводний двигун 23 через з'єднуючий вал передає рух дебалансному 63259 4 валу 13 віброзбуджувача крутильних коливань, який надає корпуса змішувача крутильні (кутові) коливання. Після вмикання основного привода і привода віброзбуджувача крутильних коливань через завантажувальний отвір 2 всередину корпуса 1 подають заздалегідь віддозовані мінеральні матеріали. Потім після сухого перемішування, яке триває 6-10 с, усередину корпуса змішувача вприскують воду. Під час обертання вала за стрілкою, указаною на фіг. 1, лопаті інтенсивно перемішують суміш, одночасно переміщуючи її за двома протилежно напрямленими потоками: у центральній частині й по периферії. Під дією внутрішніх лопаток 9 суміш переводиться у зважений стан і утворюється центральний потік, який переміщається в подовжньому напрямку до задньої торцевої стінки корпуса та одночасно закручується навкруги подовжньої осі. Під дією периферійних лопаток 7 утворюється кільцевий периферійний потік, який обертається навколо подовжньої осі та одночасно переміщається в подовжньому напрямку до передньої торцевої стінки корпуса. При цьому кожна частинка зазнає вихрових рухів і періодично переміщається з одного потоку до іншого, що забезпечує інтенсивний масообмін. Одночасно під дією вібраційного впливу збоку корпуса змішувача, що здійснює крутильні коливання відносно осі обертання лопатевого вала, в бетонній суміші утворюються зсувні деформації, вона переходить у тиксотропне становище, інтенсивно руйнуються агрегати, що складаються з злиплих частинок цементу, вкритих водною плівкою. Суміш стає більш рухомою, прискорюється процес обволікання мінеральних частинок в'яжучим. У результаті скорочується тривалість перемішування та утворюється однорідна якісна суміш. Застосування вібраційної дії на бетонну суміш у вигляді крутильних коливань корпуса змішувача дозволяє також значно понизити сили опору перемішуванню суміші, і відповідно, зменшити потужність привода. Крутильні коливання корпуса змішувача відносно осі обертання лопатевого вала дозволяють не тільки зменшити потужність привода, але і не передають шкідливої вібраційної дії на привод редуктора лопатевого вала. Використання відбійних лопаток 11 і 12 усуває утворення застійних зон у змішувачі. Під час відкривання заслінки 3 суміш вивантажується до транспортного засобу. Використання вібромеханічного бетонозмішувача з осцилюючими коливаннями дозволяє вдвічі зменшити потужність привода, на 20...30 % скоротити тривалість перемішування цементобетонної суміші та забезпечити отримання якісної цементобетонної суміші. 5 63259 6 7 Комп’ютерна верстка Д. Шеверун 63259 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Vibration mechanical mixer with oscillating vibrations

Автори англійською

Maslov Oleksandr Havrylovych, Salenko Yulia Serhiivna

Назва патенту російською

Вибромеханический смеситель с осциллирующими колебаниями

Автори російською

Маслов Александр Гаврилович, Саленко Юлия Сергеевна

МПК / Мітки

МПК: E01C 19/00, B28C 5/00

Мітки: бетонозмішувач, осцилюючими, вібромеханічний, коливаннями
