Одновальний лопатевий вібраційний бетонозмішувач

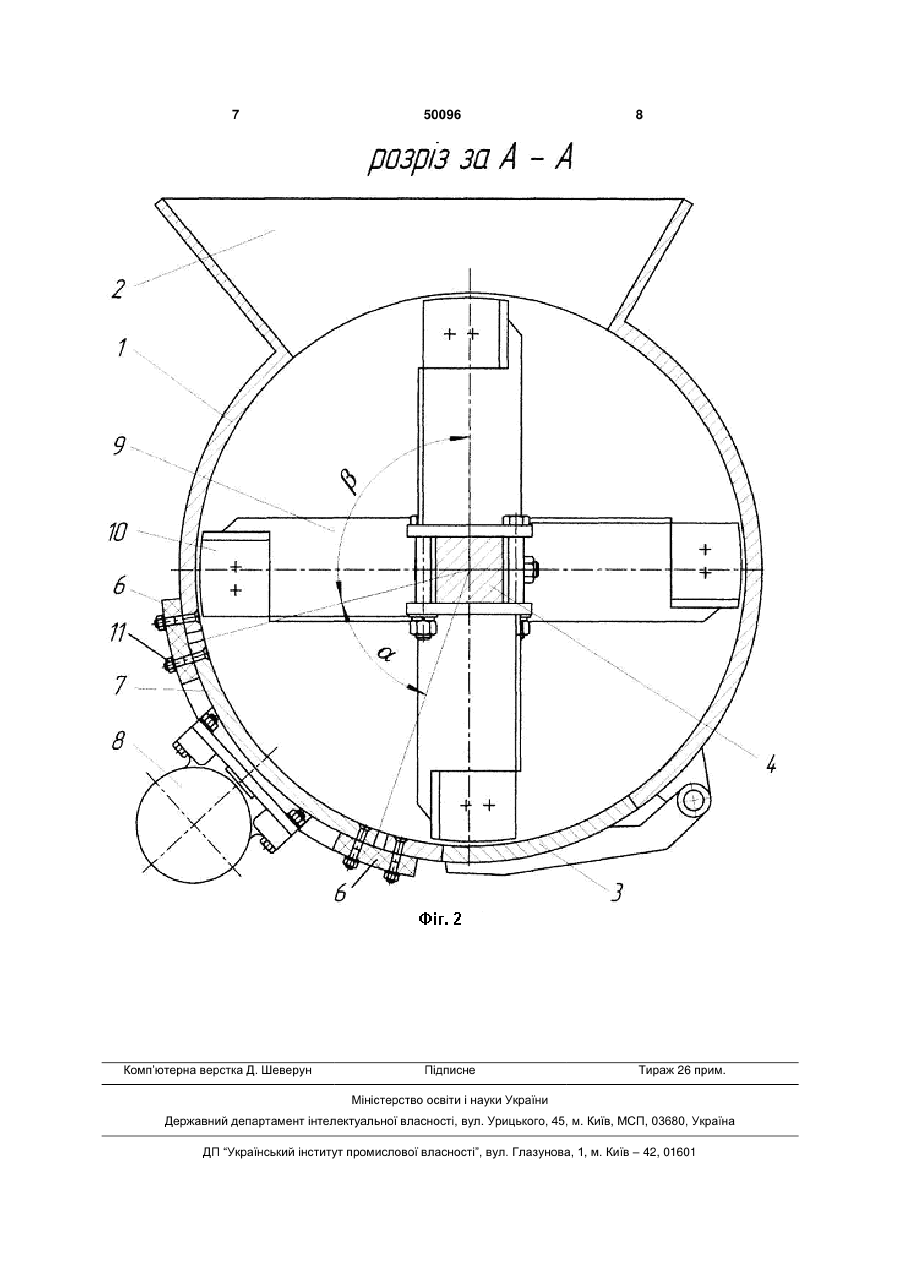

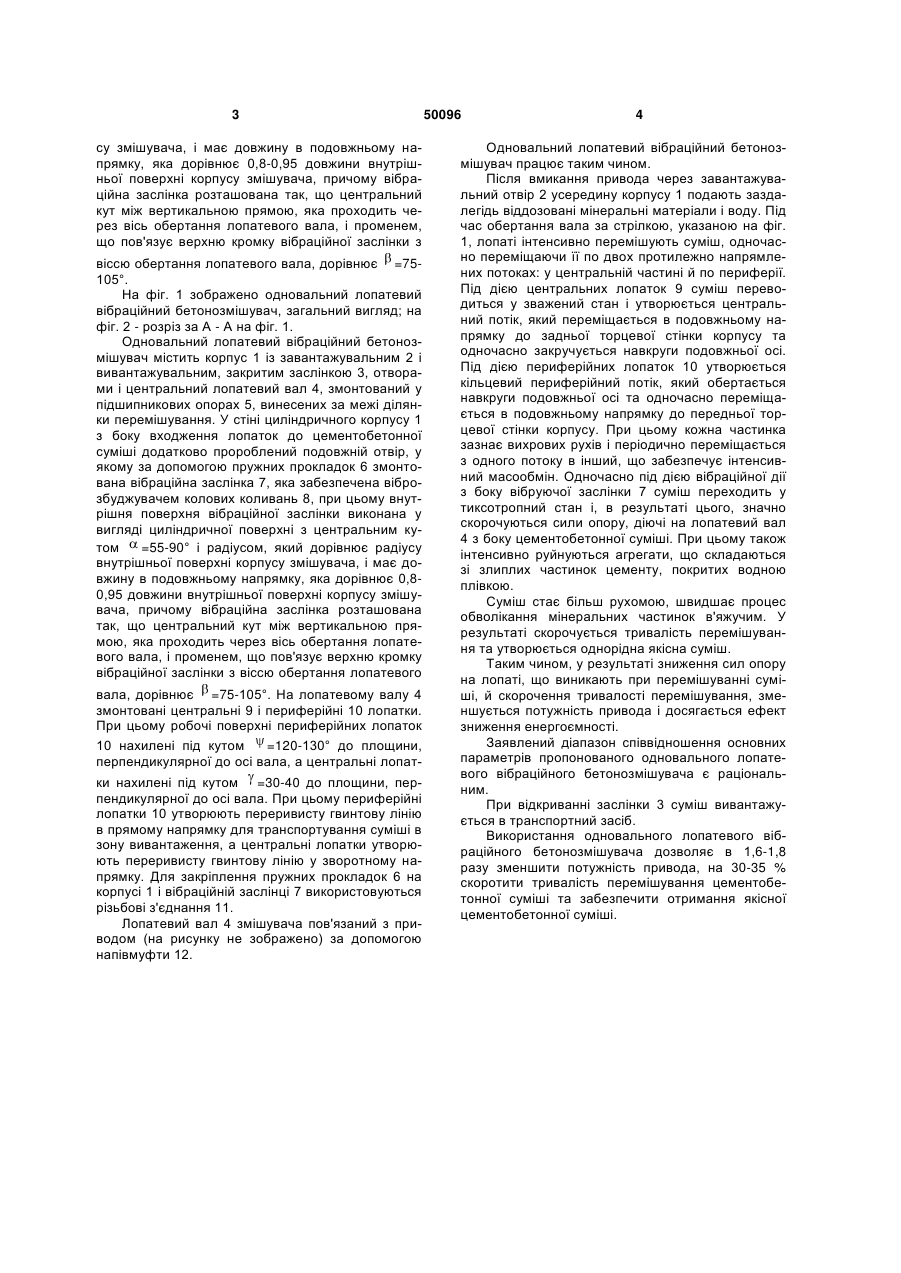

Одновальний лопатевий вібраційний бетонозмішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, і центральний лопатевий вал, змонтований у підшипникових опорах, винесених за межі ділянки перемішування, який відрізняється тим, що у стіні циліндричного корпусу з боку входження лопаток до цементобетонної суміші додатково проробле ний подовжній отвір, у якому за допомогою пружних прокладок змонтована вібраційна заслінка, яка забезпечена віброзбуджувачем колових коливань, причому внутрішня поверхня вібраційної заслінки виконана у вигляді циліндричної поверхні з центральним кутом =55-90° і радіусом, який дорівнює радіусу внутрішньої поверхні корпусу змішувача, і має довжину в подовжньому напрямку, яка дорівнює 0,8-0,95 довжини внутрішньої поверхні корпусу змішувача, причому вібраційна заслінка розташована так, що центральний кут між вертикальною прямою, яка проходить через вісь обертання лопатевого вала, і променем, що зв'язує верхню кромку вібраційної заслінки з віссю Корисна модель належить до промисловості виробництва будівельних матеріалів, а саме - до пристроїв для приготування цементобетонних, асфальтобетонних і подібних до того сумішей. Відомий лопатевий змішувач примусової дії для приготування цементобетонних і асфальтобетонних сумішей містить два лопатеві вали, розміщені у коритоподібному корпусі, що складається з днища та подовжніх і торцевих стін, при цьому профіль днища виконано у вигляді зв'язаних по твірній двох циліндричних поверхонь (Патент Франції № 1287385, кл. В 01 F, 1962). Недоліками відомого пристрою є великі енергоємність і металоємність, а також складність привода, що забезпечує синхронне обертання лопатевих валів. У цьому змішувачі відбувається дроблення мінерального матеріалу в результаті його заклинювання між торцями лопаток і корпусом змішувача. Найближчим до пропонованої корисної моделі є одновальний лопатевий бетонозмішувач, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, і центральний лопатевий вал, змонтований у підшипникових опорах, винесених за межі ділянки перемішування (Деклараційний патент на корисну модель № 9899, кл. В28В 5/00 F, 2005). Відомий одновальний лопатевий бетонозмішувач забезпечує приготування пластичних і жорстких цементобетонних сумішей. Його недоліком є порівняно велика енергоємність приготування якісних жорстких і наджорстких цементобетонних сумішей. Мета корисної моделі - зниження енергоємності, підвищення продуктивності та якості суміші, що готується. Указана мета досягається тим, що у одновальному лопатевому вібраційному бетонозмішувачі, що містить циліндричний корпус із завантажувальним і вивантажувальним отворами, і центральний лопатевий вал, змонтований у підшипникових опорах, винесених за межі ділянки перемішування, у стіні циліндричного корпусу з боку входження лопаток до цементобетонної суміші додатково пророблений подовжній отвір, у якому за допомогою пружних прокладок змонтована вібраційна заслінка, яка забезпечена віброзбу-джувачем колових коливань, при цьому внутрішня поверхня вібраційної заслінки виконана у вигляді циліндричної поверхні з центральним кутом =55-90 і радіусом, який дорівнює радіусу внутрішньої поверхні корпу UA (11) 50096 (13) U =75-105°. (19) обертання лопатевого вала, дорівнює 3 су змішувача, і має довжину в подовжньому напрямку, яка дорівнює 0,8-0,95 довжини внутрішньої поверхні корпусу змішувача, причому вібраційна заслінка розташована так, що центральний кут між вертикальною прямою, яка проходить через вісь обертання лопатевого вала, і променем, що пов'язує верхню кромку вібраційної заслінки з віссю обертання лопатевого вала, дорівнює =75105°. На фіг. 1 зображено одновальний лопатевий вібраційний бетонозмішувач, загальний вигляд; на фіг. 2 - розріз за А - А на фіг. 1. Одновальний лопатевий вібраційний бетонозмішувач містить корпус 1 із завантажувальним 2 і вивантажувальним, закритим заслінкою 3, отворами і центральний лопатевий вал 4, змонтований у підшипникових опорах 5, винесених за межі ділянки перемішування. У стіні циліндричного корпусу 1 з боку входження лопаток до цементобетонної суміші додатково пророблений подовжній отвір, у якому за допомогою пружних прокладок 6 змонтована вібраційна заслінка 7, яка забезпечена віброзбуджувачем колових коливань 8, при цьому внутрішня поверхня вібраційної заслінки виконана у вигляді циліндричної поверхні з центральним кутом =55-90° і радіусом, який дорівнює радіусу внутрішньої поверхні корпусу змішувача, і має довжину в подовжньому напрямку, яка дорівнює 0,80,95 довжини внутрішньої поверхні корпусу змішувача, причому вібраційна заслінка розташована так, що центральний кут між вертикальною прямою, яка проходить через вісь обертання лопатевого вала, і променем, що пов'язує верхню кромку вібраційної заслінки з віссю обертання лопатевого вала, дорівнює =75-105°. На лопатевому валу 4 змонтовані центральні 9 і периферійні 10 лопатки. При цьому робочі поверхні периферійних лопаток 10 нахилені під кутом =120-130° до площини, перпендикулярної до осі вала, а центральні лопатки нахилені під кутом =30-40 до площини, перпендикулярної до осі вала. При цьому периферійні лопатки 10 утворюють переривисту гвинтову лінію в прямому напрямку для транспортування суміші в зону вивантаження, а центральні лопатки утворюють переривисту гвинтову лінію у зворотному напрямку. Для закріплення пружних прокладок 6 на корпусі 1 і вібраційній заслінці 7 використовуються різьбові з'єднання 11. Лопатевий вал 4 змішувача пов'язаний з приводом (на рисунку не зображено) за допомогою напівмуфти 12. 50096 4 Одновальний лопатевий вібраційний бетонозмішувач працює таким чином. Після вмикання привода через завантажувальний отвір 2 усередину корпусу 1 подають заздалегідь віддозовані мінеральні матеріали і воду. Під час обертання вала за стрілкою, указаною на фіг. 1, лопаті інтенсивно перемішують суміш, одночасно переміщаючи її по двох протилежно напрямлених потоках: у центральній частині й по периферії. Під дією центральних лопаток 9 суміш переводиться у зважений стан і утворюється центральний потік, який переміщається в подовжньому напрямку до задньої торцевої стінки корпусу та одночасно закручується навкруги подовжньої осі. Під дією периферійних лопаток 10 утворюється кільцевий периферійний потік, який обертається навкруги подовжньої осі та одночасно переміщається в подовжньому напрямку до передньої торцевої стінки корпусу. При цьому кожна частинка зазнає вихрових рухів і періодично переміщається з одного потоку в інший, що забезпечує інтенсивний масообмін. Одночасно під дією вібраційної дії з боку вібруючої заслінки 7 суміш переходить у тиксотропний стан і, в результаті цього, значно скорочуються сили опору, діючі на лопатевий вал 4 з боку цементобетонної суміші. При цьому також інтенсивно руйнуються агрегати, що складаються зі злиплих частинок цементу, покритих водною плівкою. Суміш стає більш рухомою, швидшає процес обволікання мінеральних частинок в'яжучим. У результаті скорочується тривалість перемішування та утворюється однорідна якісна суміш. Таким чином, у результаті зниження сил опору на лопаті, що виникають при перемішуванні суміші, й скорочення тривалості перемішування, зменшується потужність привода і досягається ефект зниження енергоємності. Заявлений діапазон співвідношення основних параметрів пропонованого одновального лопатевого вібраційного бетонозмішувача є раціональним. При відкриванні заслінки 3 суміш вивантажується в транспортний засіб. Використання одновального лопатевого вібраційного бетонозмішувача дозволяє в 1,6-1,8 разу зменшити потужність привода, на 30-35 % скоротити тривалість перемішування цементобетонної суміші та забезпечити отримання якісної цементобетонної суміші. 5 50096 6 7 Комп’ютерна верстка Д. Шеверун 50096 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
