Газоповітряний тракт ежекційної системи охолодження силової установки бронемашини

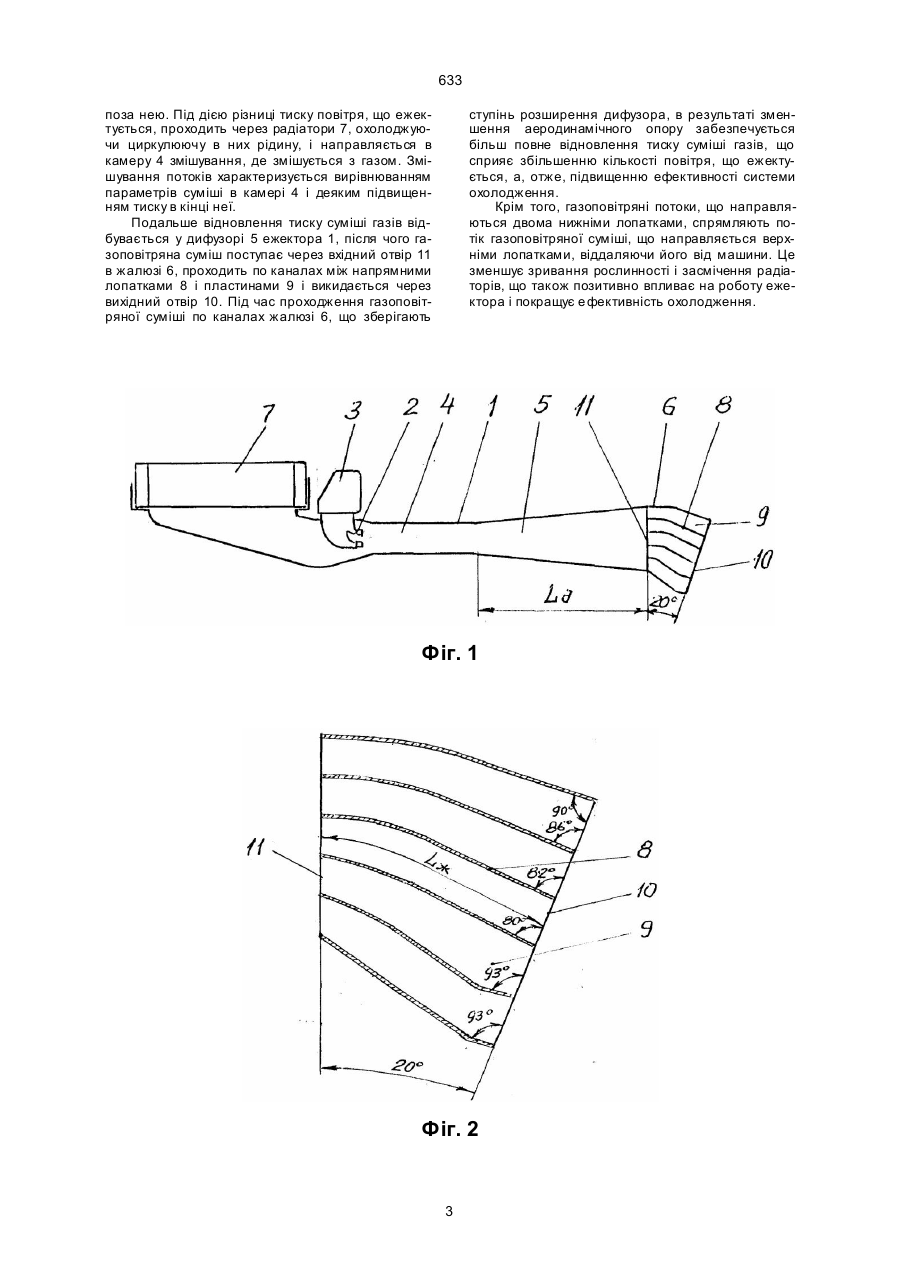

1. Газоповітряний тракт ежекційної системи охолодження силової установки бронемашини, що містить ежектор і прилеглі до вихідного отвору дифузора ежектора жалюзі, виконані з броні, напрямні лопатки яких жорстко закріплені між боковими пластинами, який відрізняється тим, що жалюзі виконані у формі криволінійного розтруба, площина вихідного отвору жалюзі розташована відносно площини вхідного отвору жалюзі під гос трим кутом, напрямні лопатки плавно зігнуті і розташовані відносно площини вихідного отвору жалюзі під кутами 80...100°, а площі ви хідного і вхідного отворів жалюзі знаходяться у співвідношенні: Пристрій, що заявляється, відноситься до систем охолодження силових установок об'єктів бронетанкової техніки. В ежекційних системах охолодження силової установки здійснюється повітрям, яке ежектується через радіатори за рахунок розрідження, що створюється ежектором. Кількість повітря, що ежектується, а отже ефективність охолодження силової установки, залежить від енергії ежектуючого газу, геометричних параметрів камери змішування і дифузора ежектора і, в значній мірі, від аеродинамічного опору всього газоповітряного тракту. Умови експлуатації бронетанкової техніки потребують захисту газоповітряного тракту від засобів поразки і виходу гарячого повітряного струменя переважно назад і вниз у напрямку до землі з метою зменшення демаскування. Відомий газоповітряний тракт ежекційної системи охолодження силової установки танка Т-10М, що містить ежектор і прилеглі до вихідного отвору дифузора ежектора захисні жалюзі (Руководство по материальной части и зксплуатации танка Т-10М. Воениздат, МО СССР, 1960, с. 7). Наявність захисних жалюзі збільшує аеродинамічний опір газоповітряного тракту, що приводить до погіршення охолодження силової установки. Відомий газоповітряний тракт ежекційної системи охолодження силової установки танка, вибраний за прототип, що містить ежектор і прилеглі до вихідного отвору ди фузора ежектора жалюзі з броні. Напрямні лопатки жалюзі жорстко закріплені між боковими пластинами паралельно одна одній з нахилом відносно землі. Площі вхідного і вихідного отворів однакові (Объект 447А (437А) Техническое описание и инструкция по эксплуатации. Москва, Военное издательство, с. 22-24). Недоліком вказаного пристрою, як і у вищеописаного аналога, є збільшення аеродинамічного опору газоповітряного тракту, що створюється напрямними лопатками жалюзі, що призводить до Fв их Lдиф + Lж = Fв х Lдиф , де Fвих - площа вихідного отвор у жалюзі, Fвх - площа вхідного отвор у жалюзі, Lдиф - довжина дифузора ежектора, Lж - середня довжина жалюзі. (19) UA (11) 633 (13) U 2. Газоповітряний тракт за п. 1, який відрізняється тим, що площина ви хідного отвору жалюзі розташована відносно площини вхідного отвору жалюзі під кутом 20°. 3. Газоповітряний тракт за п. 1, який відрізняється тим, що, принаймні, дві нижні напрямні лопатки розташовані відносно площини вихідного отвору жалюзі під кутом більше 90°. 633 зменшення повітря, що ежектується, а, отже, до погіршення охолодження силової установки. Крім того, газоповітряний потік викидається з жалюзі вниз у напрямку до землі в безпосередній близькості до бронемашини. При цьому можливе відривання від землі, наприклад, легкої сухої рослинності, яка піднімається уверх і попадає в зону розрідження над радіаторами, установленими перед ежектором, і забиває їх. Внаслідок цього також знижується кількість повітря, що ежектується, а отже погіршується охолодження силової установки. В основу корисної моделі поставлено задачу удосконалення газоповітряного тракту ежекційної системи охолодження силової установки бронемашини шляхом іншого конструктивного виконання жалюзі для забезпечення зменшення аеродинамічного опору газоповітряного тракту і зменшення завихрень вихідного струменя поблизу поверхні землі, в результаті чого досягається збільшення кількості повітря, що ежектується, а отже підвищення ефективності системи охолодження силової установки. Поставлена задача вирішується таким чином. У відомому газоповітряному тракті ежекційної системи охолодження силової установки бронемашини, що містить ежектор і прилеглі до вихідного отвору ди фузора ежектора жалюзі, виконані з броні, напрямні лопатки яких жорстко закріплені між боковими пластинами, згідно з корисною моделлю, жалюзі виконані у формі криволінійного розтруба. Площина вихідного отвору жалюзі розташована відносно площини вхідного отвору жалюзі під гострим кутом. Напрямні лопатки плавно зігнуті і розташовані відносно площини вихідного отвору жалюзі під кутами 80... 100°. Площі вихідного і вхідного отворів жалюзі знаходяться у співвідношенні: Fв их Lдиф + Lж = Fв х Lдиф При цьому напрямні лопатки розташовані таким чином, що вони утворюють з площиною вихідного отвору жалюзі кути 80...100° при розташуванні площини вихідного отвору жалюзі по відношенню до площини вхідного отвору жалюзі під кутом 20°. Це, з одного боку, забезпечує зменшення аеродинамічного опору в каналах жалюзі, а, з іншого боку, забезпечує ефективний захист газоповітряного тракту від засобів поразки. Крім того, потік газоповітряної суміші з двох нижніх каналів направлений майже горизонтально землі і спрямляє потік газоповітряної суміші, що виходить з верхніх каналів, віддаляючи його від машини. Внаслідок цього зменшується завихрення поблизу машини і попадання рослинності в радіатори, що також сприяє більш ефективній роботі ежектора, а отже підвищенню ефективності системи охолодження. Суть корисної моделі ілюструється кресленнями, на яких на фіг.1 представлений загальний вигляд газоповітряного тракту ежекційної системи охолодження силової установки бронемашини (поздовжній переріз), на фіг.2 - жалюзі (поздовжній переріз). Газоповітряний тракт ежекційної системи охолодження силової установки бронемашини містить ежектор 1, що складається з сопел 2, газового ресивера З, камери 4 змішування і дифузора 5, і прилеглі до вихідного отвору ди фузора 5 жалюзі 6, виконані з броні. На вході газоповітряного тракту установлені радіатори 7. Жалюзі 6 виконані у формі криволінійного розтруба. Напрямні лопатки 8 жалюзі 6 плавно зігнуті і жорстко закріплені, наприклад, приварені до бокових пластин 9. Площина вихідного отвору 10 жалюзі 6 розташована відносно площини вхідного отвору 11 під гострим кутом, наприклад, 20°, а площі вихідного і вхідного отворів 10, 11 жалюзі 6 знаходяться у співвідношенні: Fв их Lдиф + Lж = Fв х Lдиф , де Fвих - площа вихідного отвор у жалюзі, Fвх - площа вхідного отвор у жалюзі, Lдиф - довжина дифузора ежектора, Lж - середня довжина жалюзі. , де Fвих - площа вихідного отвор у 10 жалюзі 6, Fвx - площа вхідного отвор у 11 жалюзі 6, Lдиф - довжина дифузора 5 ежектора 1, Lж - середня довжина жалюзі 6. Додатковими відмінностями є те, що площина вихідного отвору жалюзі розташована відносно площини вхідного отвору жалюзі під кутом 20°. Крім того, принаймні дві нижні напрямні лопатки розташовані відносно площини вихідного отвору жалюзі під кутом більше 90°. У корисній моделі, що заявляється, жалюзі, виконані вказаним способом, є функціональним продовженням дифузора ежектора. Кожний канал жалюзі, утворений напрямними лопатками, є дифузорним. При заданому співвідношенні площ вихідного і вхідного отворів жалюзі зберігають ступінь розширення дифузора, що рівнозначно збільшенню його довжини. При цьому газоповітряний потік, що проходить крізь жалюзі, не зазнає додаткового аеродинамічного опору і на ділянці дифузор - жалюзі забезпечується більш повне відновлення тиску суміші газу і повітря, що сприяє збільшенню кількості повітря, що ежектується, а отже підвищенню ефективності системи охолодження. Напрямні лопатки 8 розташовані відносно площини вхідного отвору 11 жалюзі 6 під кутами 80...100°, наприклад, знизу увер х відповідно: 93, 93, 80, 82, 86, 90. Діапазон величини кутів визначений емпіричним шляхом і обумовлений тим, що жалюзі повинні забезпечити захист від засобів поразки і створювати мінімальний опір газоповітряному потоку, а, крім того, газоповітряні струмені, що виходять, не повинні викликати сильного завихрення поблизу машини. Пристрій, що заявляється, працює таким чином. Відпрацьовані гази двигуна силової установки (на фіг.1 не показаний) поступають у газовий ресивер 3, а з нього через сопла 2 з великою швидкістю поступають в камеру 4 змішування ежектора 1. На вході камери 4 змішування установлюється статичний тиск, який завжди нижче повного тиску 2 633 поза нею. Під дією різниці тиску повітря, що ежектується, проходить через радіатори 7, охолоджуючи циркулюючу в них рідину, і направляється в камеру 4 змішування, де змішується з газом. Змішування потоків характеризується вирівнюванням параметрів суміші в камері 4 і деяким підвищенням тиску в кінці неї. Подальше відновлення тиску суміші газів відбувається у дифузорі 5 ежектора 1, після чого газоповітряна суміш поступає через вхідний отвір 11 в жалюзі 6, проходить по каналах між напрямними лопатками 8 і пластинами 9 і викидається через вихідний отвір 10. Під час проходження газоповітряної суміші по каналах жалюзі 6, що зберігають ступінь розширення дифузора, в результаті зменшення аеродинамічного опору забезпечується більш повне відновлення тиску суміші газів, що сприяє збільшенню кількості повітря, що ежектується, а, отже, підвищенню ефективності системи охолодження. Крім того, газоповітряні потоки, що направляються двома нижніми лопатками, спрямляють потік газоповітряної суміші, що направляється верхніми лопатками, віддаляючи його від машини. Це зменшує зривання рослинності і засмічення радіаторів, що також позитивно впливає на роботу ежектора і покращує е фективність охолодження. Фіг. 1 Фіг. 2 3 633 __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
