Пристрій для відхилення підйомного троса
Формула / Реферат
Відхиляючий пристрій підйомного троса, що включає шків з осьовим отвором, через який проходить стрижньовий елемент, кінцеві частини якого пов'язані з опорами, який відрізняється тим, що опори стрижньового елемента шківа виконані у вигляді роликів, бічна утворююча яких розташована на внутрішній горизонтальній частині L-подібних направляючих, виконаних з вигином в проекції на горизонтальну площину, при цьому кінцеві частини L-подібних направляючих забезпечені упорами з пружинними елементами, які виконані з можливістю взаємодії з роликами.
Текст

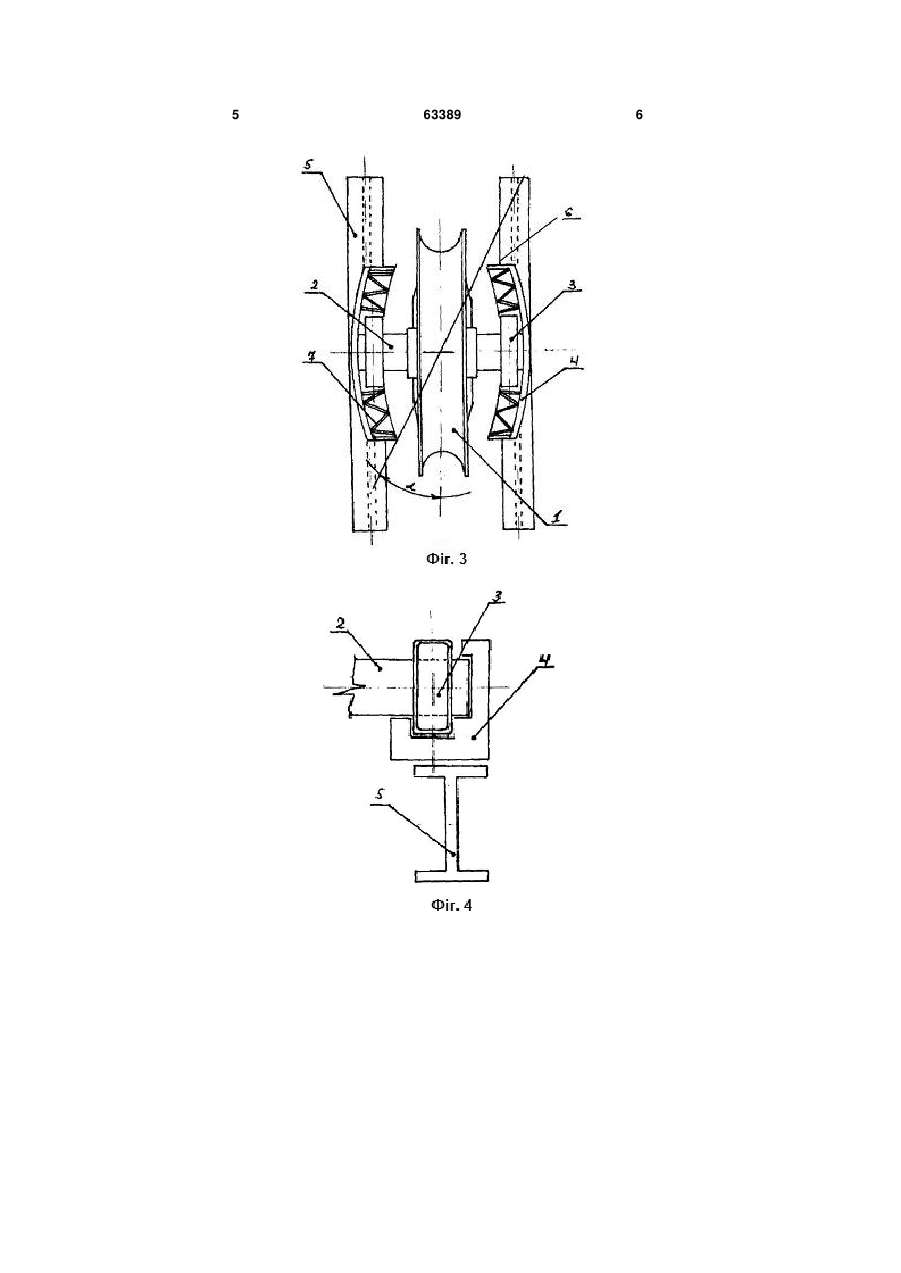

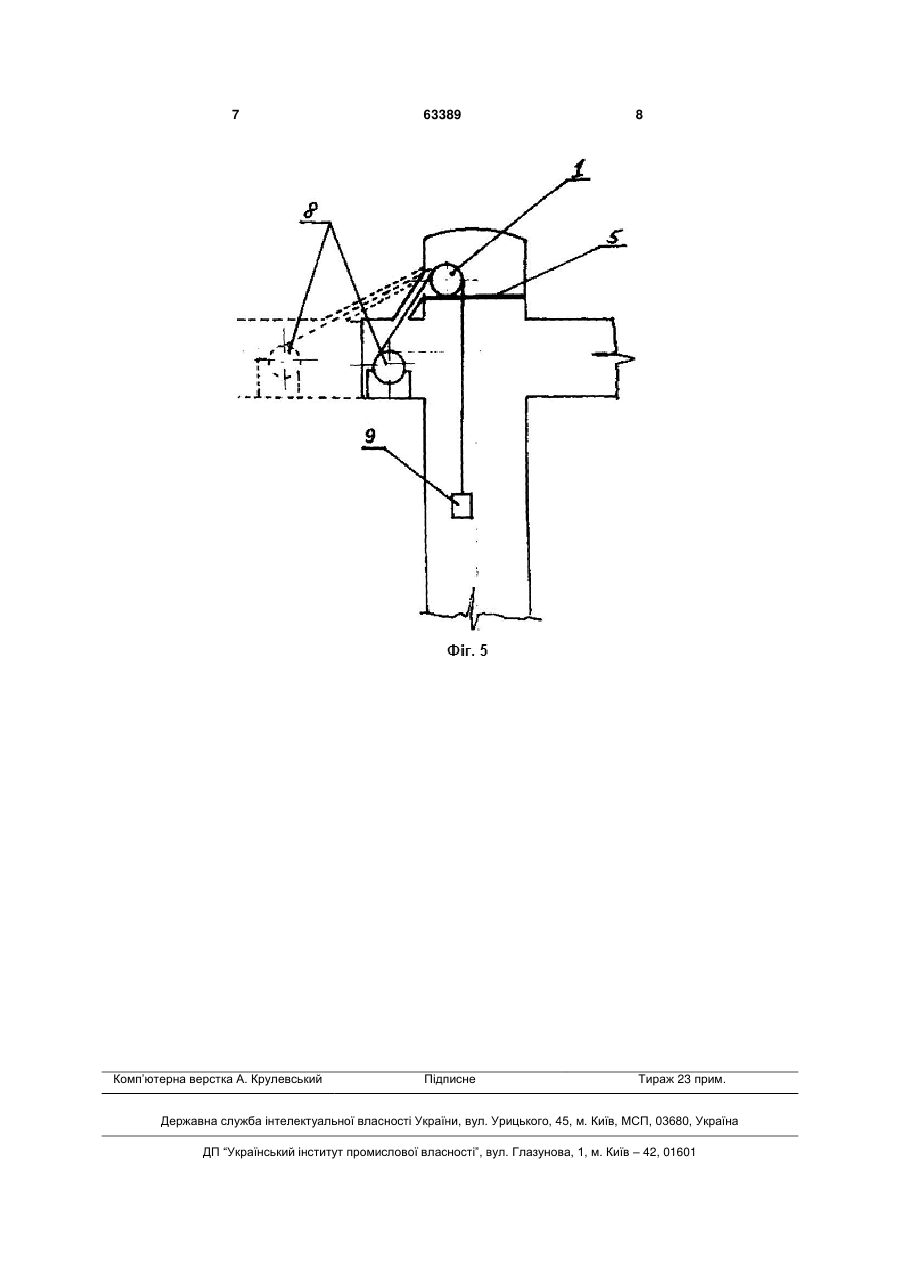

Відхиляючий пристрій підйомного троса, що включає шків з осьовим отвором, через який проходить стрижньовий елемент, кінцеві частини яко 3 на яких розміщується уся конструкція шківа. Після того як конструкцію встановлено і перевірено на шків 1 навішується канат, з'єднаний з підіймальною машиною 8 з одного кінця і баддею 9 з іншого. З початком роботи підіймальної машини 8 шків 1 починає обертатися. У міру розмотування або намотування канату на барабан підіймальної машини змінюється кут девіації, який може призвести при його збільшені до зіскоку канату зі шківа 1. Але щоб цього не сталося при збільшенні девіаційного кута до критичного значення приводяться в рух ролики 3, які починають рухатись в горизонтальній площині по направляючим 4, тим самим приводять 63389 4 в поворотний рух шків 1, який з'єднаний з роликами 3 - шарнірно стрижньовим елементом 2. Цей рух стає контрольованим за допомогою бортів 6. Для забезпечення поступового і повільного руху роликів 3 по направляючим 4, в направляючих 4 вмонтовуються амортизаційне обладнання, яке представлене пружинами 7. Амортизаційне обладнання підбирається в залежності від типу і діаметра підйомного каната, а також від типу і ваги вантажу, який буде експлуатуватися цим пристроєм. Також завдяки зміні потужності амортизаційних пристроїв 7 ми зможемо корегувати девіаційний кут. 5 63389 6 7 Комп’ютерна верстка А. Крулевський 63389 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDeflecting device of hoisting cable
Автори англійськоюDemchenko Borys Borysovych
Назва патенту російськоюОтклоняющее устройство подъемного троса
Автори російськоюДемченко Борис Борисович
МПК / Мітки
МПК: B66B 7/00
Мітки: пристрій, відхілення, троса, підйомного
