Пристрій і спосіб кріплення кінця гнучкого троса
Номер патенту: 71899
Опубліковано: 17.01.2005
Автори: Ровенський Олександр Георгійович, Ровенська Марія Олександрівна
Формула / Реферат

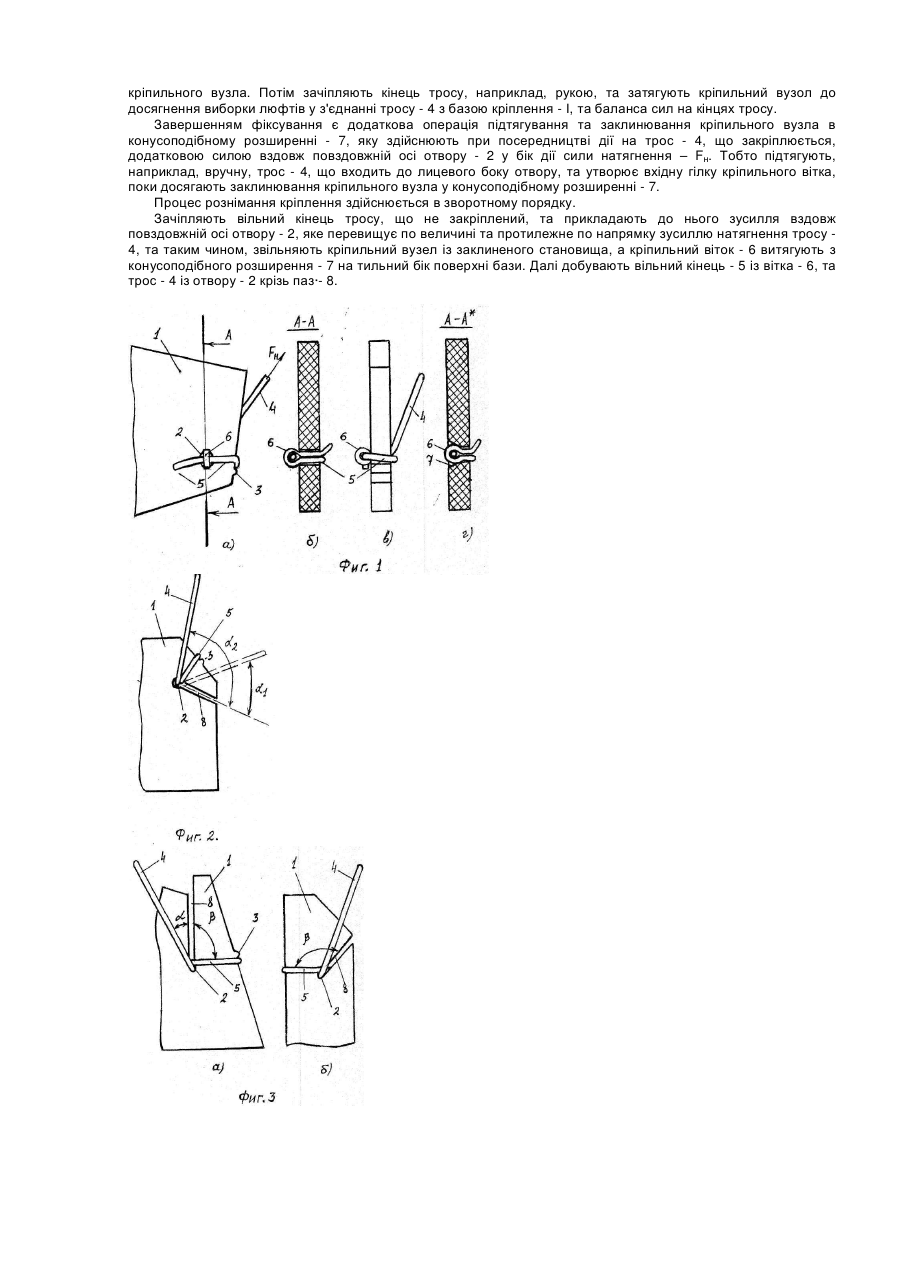

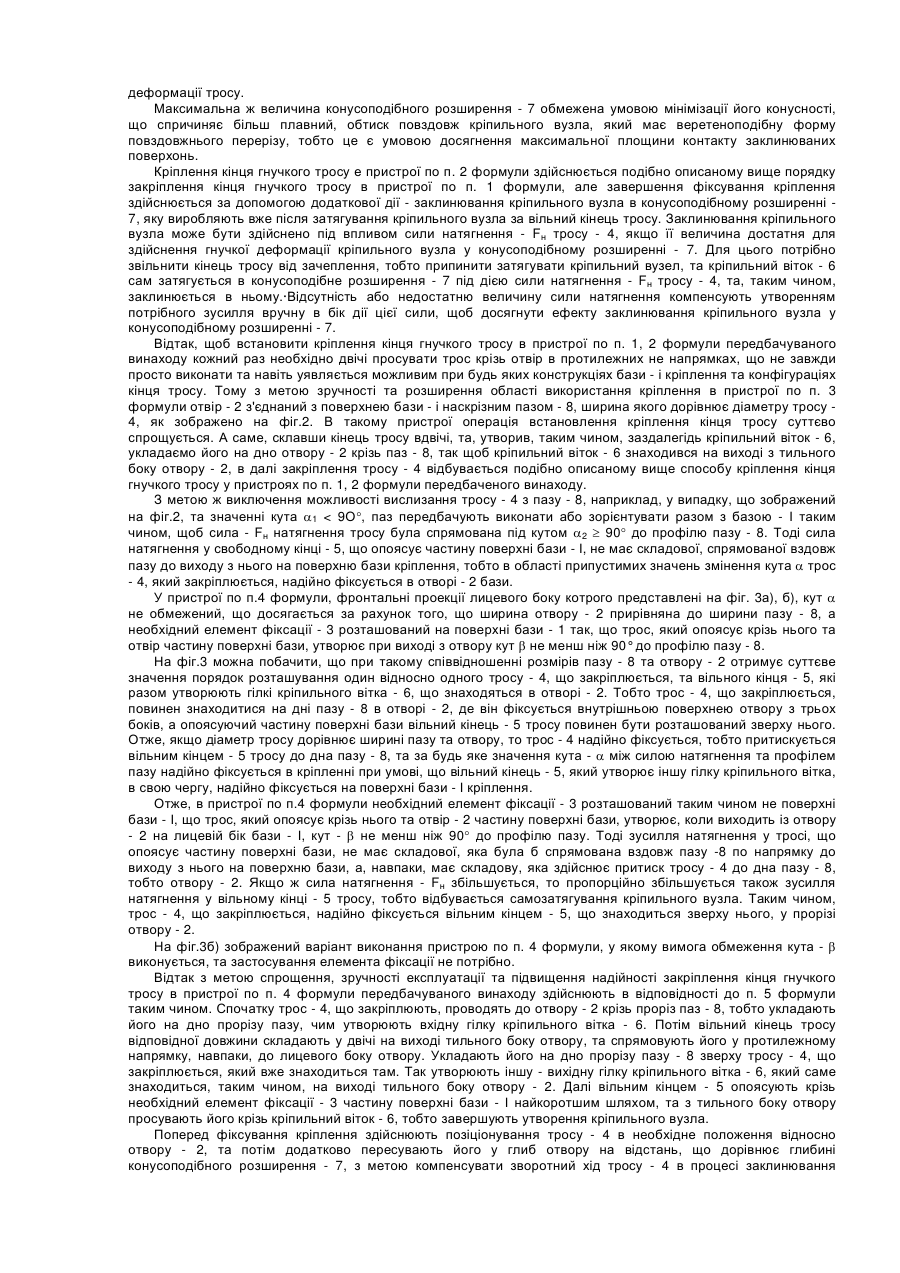

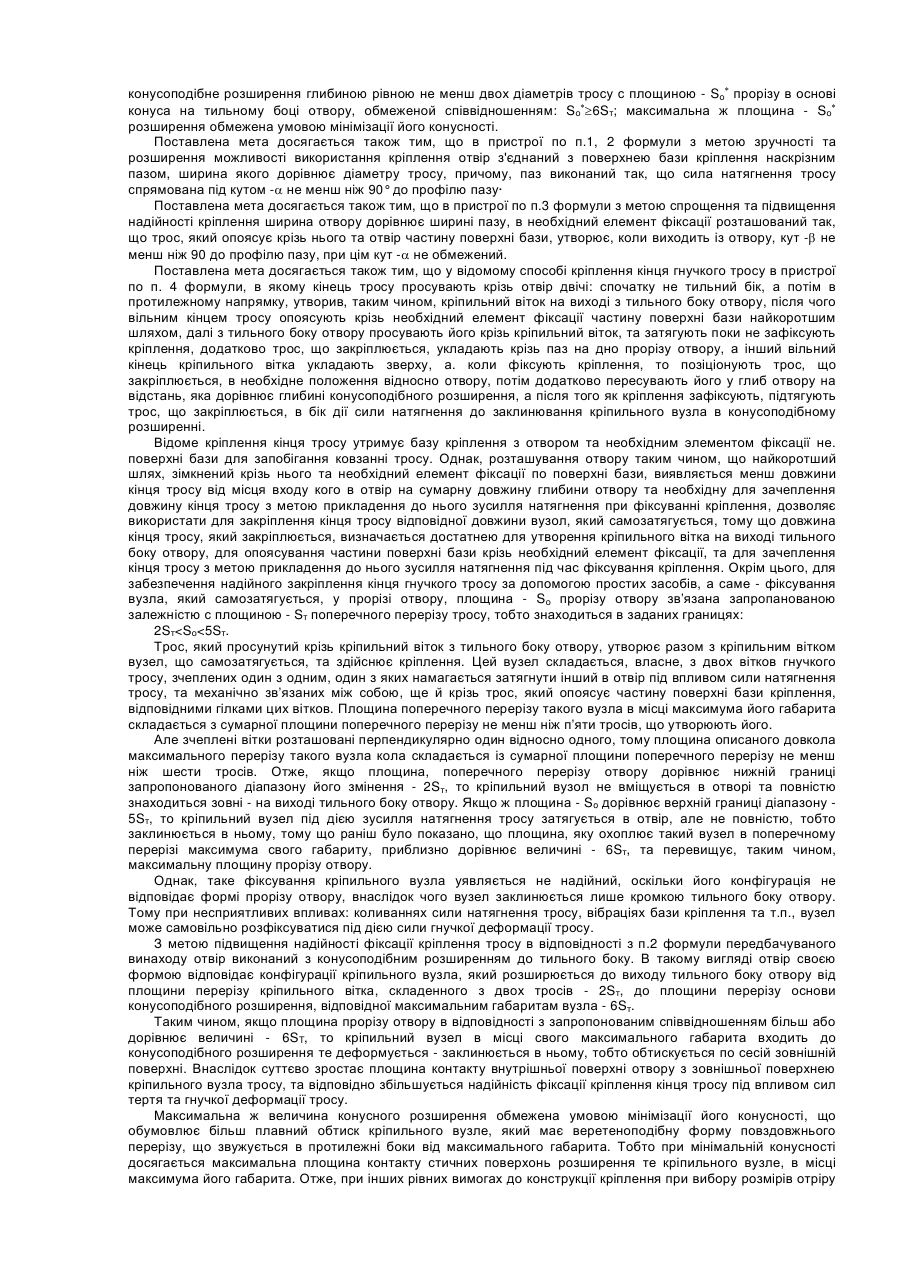

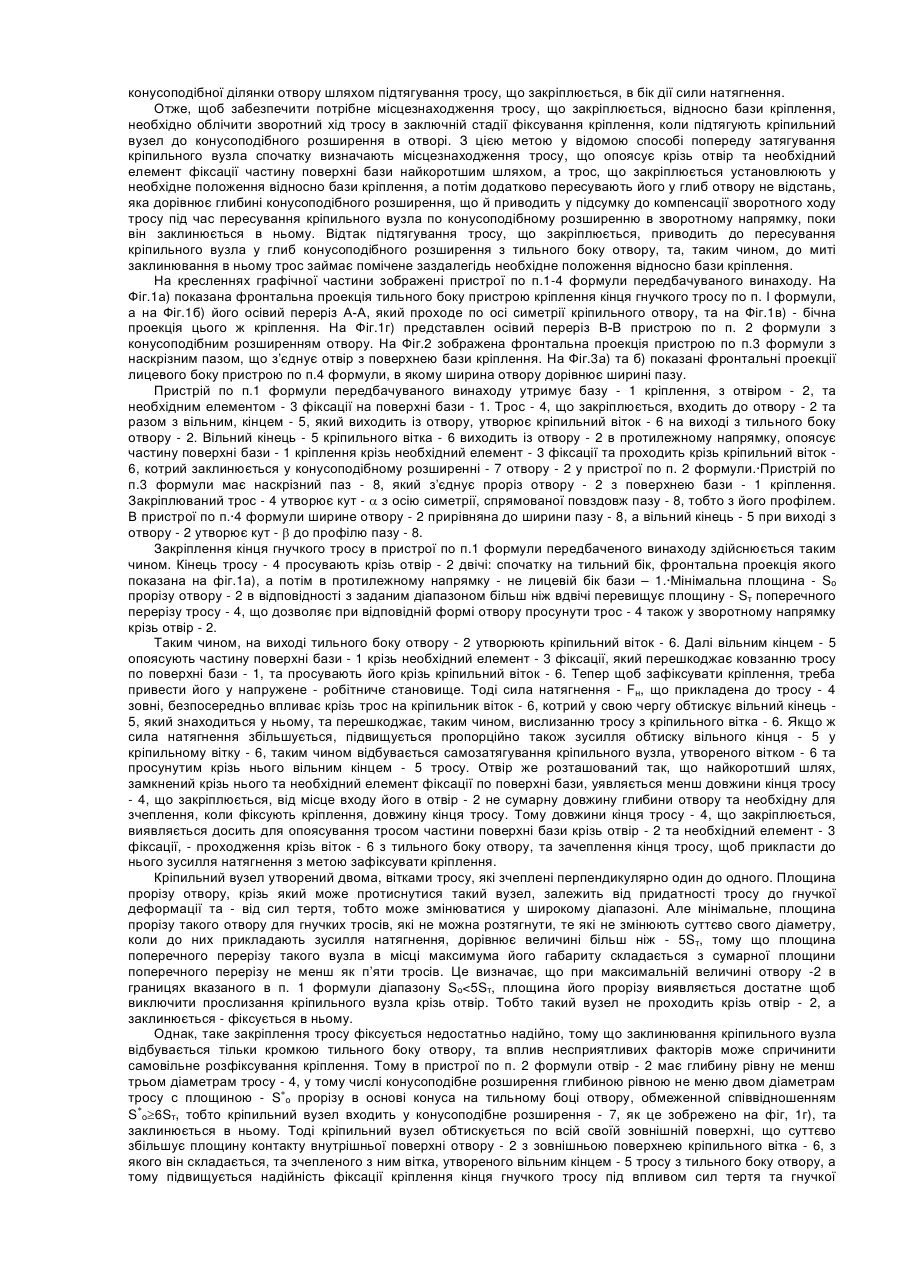

1. Пристрій кріплення кінця гнучкого троса, що містить базу кріплення з отвором та необхідним елементом фіксації на поверхні бази, який відрізняється тим, що отвір виконаний і розташований таким чином, що найкоротший шлях, замкнений крізь нього та необхідний елемент фіксації по поверхні бази, менший від довжини кінця троса від місця входу його в отвір на сумарну довжину глибини отвору та необхідну для зачеплення, при фіксації кріплення, довжину кінця троса, а площина Sо прорізу отвору обмежена площиною Sт поперечного перерізу троса в границях: 2Sт<Sо<5Sт.
2. Пристрій за п. 1, який відрізняється тим, що отвір має глибину, яка дорівнює не менше ніж трьом діаметрам троса, та конусоподібне розширення глибиною, яка дорівнює не менше ніж двом діаметрам троса, з площиною Sо* прорізу в основі конуса на тильному боці отвору, обмеженою співвідношенням: Sо*³6Sт; максимальна ж площина Sо* розширення обмежена умовою мінімізації його конусності.
3. Пристрій за пп. 1, 2, який відрізняється тим, що отвір з'єднаний з поверхнею бази кріплення наскрізним пазом, ширина якого дорівнює діаметру троса, причому паз виконаний так, що сила натягу троса спрямована під кутом a, не меншим ніж 90°, до профілю паза.
4. Пристрій за п. 3, який відрізняється тим, що ширина отвору дорівнює ширині паза, а необхідний елемент фіксації розташований так, що трос, який оперізує крізь нього та отвір частину поверхні бази, утворює, при виході з отвору, кут b, не менший ніж 90°, до профілю паза, при цьому кут a не обмежений.
5. Спосіб кріплення кінця гнучкого троса в пристрої, у відповідності з яким кінець троса просувають крізь отвір двічі: спочатку на тильний бік, а потім в протилежному напрямку, утворивши таким чином кріпильний виток на виході з тильного боку отвору, після чого вільним кінцем троса оперізують крізь необхідний елемент фіксації частину поверхні бази найкоротшим шляхом, далі з тильного боку отвору просувають його крізь кріпильний виток та затягують, поки не зафіксують кріплення, який відрізняється тим, що трос, який закріплюють, укладають крізь паз на дно прорізу отвору, а інший вільний кінець кріпильного витка укладають зверху, а при фіксуванні кріплення позиціонують трос, що закріплюють, в необхідне положення відносно отвору, потім додатково пересувають його углиб отвору на відстань, яка дорівнює глибині конусоподібного розширення, а після того як кріплення зафіксують, підтягують трос, що закріплюють, в бік дії сили натягу до заклинювання кріпильного вузла в конусоподібному розширенні.
Додаткова інформація
Назва патенту англійськоюDevice and method for fixation of the end of flexible rope
Назва патенту російськоюУстройство и способ крепления конца гибкого троса
МПК / Мітки
МПК: F16G 11/00
Мітки: кінця, троса, кріплення, гнучкого, пристрій, спосіб
