Плаваючий атол для біологічного очищення водоймищ

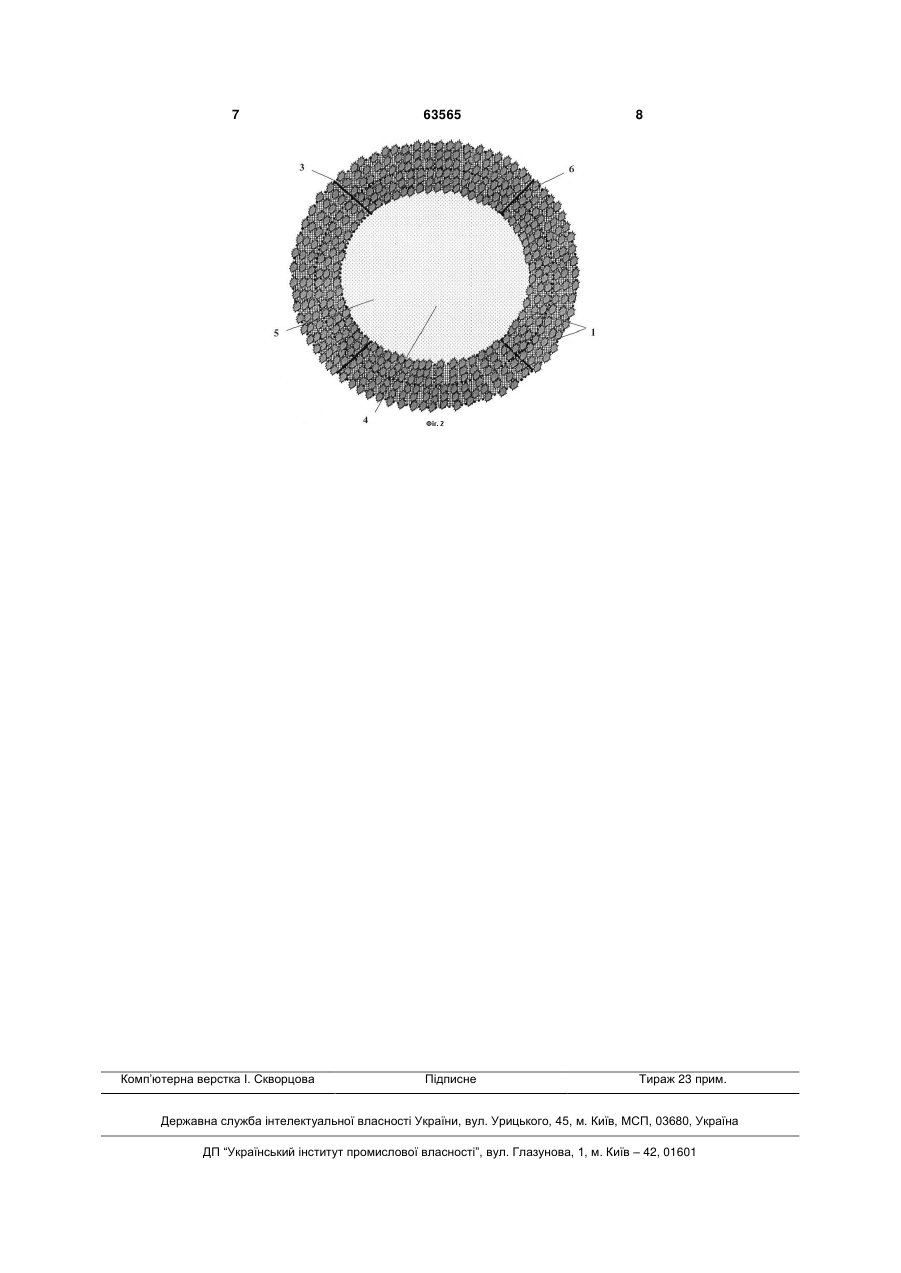

Плаваючий атол для біологічного очищення води водоймищ, що включає з'єднані між собою каркаси-сітки з плаваючою біологічною загрузкою, яка включає вищі водяні рослини, який відрізняється тим, що каркаси-сітки виконані у вигляді кільцевих рукавів, заповнених закритими ПЕТпляшками, рукави з'єднані між собою і утворюють лагуну, в якій розміщені плаваючі види вищих водяних рослин. (19) (21) u201103711 (22) 28.03.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) БОРОВИЙ ЯРОСЛАВ АНАТОЛІЙОВИЧ, АНДРЄЄВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ЮЗЮК АНДРІЙ ЛЕОНІДОВИЧ, ТЕРЕШКО ВЛАДИСЛАВ ЮРІЙОВИЧ, МОТОРНЮК УЛЯНА ВОЛОДИМИРІВНА, АНДРУШКО ВОЛОДИМИР АНДРІЙОВИЧ, ЛЕСЬКО ВАЛЕНТИН МИКОЛАЙОВИЧ, ВОДЬКО ІГОР СЕРГІЙОВИЧ (73) ОБЛАСНИЙ КОМУНАЛЬНИЙ ПОЗАШКІЛЬНИЙ НАВЧАЛЬНИЙ ЗАКЛАД "РІВНЕНСЬКА МАЛА 3 умов для їх життєдіяльності, не використання вживаних ПЕТ-пляшок як біологічної загрузки, що не дозволяє їх використовувати без утилізації, не забезпечення підтримання плавучості і форми пристрою, можливе засмічення поверхні води шматками подрібненого пінопласту в процесі експлуатації, не забезпечення інтенсивного зниження кількості органічних речовин і біогенних елементів, стабілізації фізико-хімічного складу води, що очищується, і за рахунок цього знижується ефективність пристрою. В основу корисної моделі поставлена задача, розробити такий плаваючий атол для біологічного очищення води водоймищ, в якому каркаси-сітки виконані у вигляді кільцевих рукавів, заповнених закритими ПЕТ-пляшками, рукави з'єднані між собою і утворюють лагуну, в якій розміщені плаваючі види вищих водяних рослин рукавів, для спрощення його монтажу, розміщення плаваючих вищих рослини і забезпечення оптимальних мікрокліматичних умов для їх життєдіяльності, використання вживаних ПЕТ-пляшок як біологічної загрузки, що дозволяє їх використовувати без утилізації, забезпечення підтримання плавучості і форми атолу, виключення засмічення поверхні води шматками, подрібненої загрузки в процесі експлуатації, забезпечення інтенсивного зниження кількості органічних речовин і біогенних елементів, стабілізації фізико-хімічного складу води, що очищується, і за рахунок цього підвищити ефективність пристрою. Поставлена задача вирішується тим, що плаваючий атол для біологічного очищення води водоймищ, що включає з'єднані між собою каркасисітки з плаваючою біологічною загрузкою, яка включає вищі водяні рослини, при цьому каркасисітки виконані у вигляді кільцевих рукавів, заповнених закритими ПЕТ-пляшками, рукави з'єднані між собою і утворюють лагуну, в якій розміщені плаваючі види вищих водяних рослин В силу того, що каркаси виконані у вигляді кільцевих рукавів, які з'єднані між собою, утворюють лагуну, це дозволяє формувати замкнутий атол і спрощує його монтаж, забезпечує при цьому оптимальні мікрокліматичні умови для життєдіяльності плаваючих вищих рослин, які розміщуються в замкнутому атолі, захищеному від вітру повітряноводяними і зануреними вищими водяними рослинами, розміщеним на каркасах-сітках, плаваючі вищі рослини не виносяться з лагуни течією та хвилями і рівномірно розподіляються по всій її поверхні води. Це сприяє інтенсивному зростанню біомаси цих рослин, особливо на початку вегетаційного сезону і забезпечує ефективне очищення води. Заповнення порожнин кільцевих рукавів закритими ПЕТ-пляшками, дозволяє ефективно їх використовувати без утилізації і забезпечує підтримання їх плавучості і форми в процесі експлуатації, виключає засмічення водоймищ їх частинами. Утворення лагуни і заповнення плаваючими видами вищих водяних рослин, дозволяє інтенсивно збільшувати їх біомасу на поверхні води протягом усього вегетаційного сезону, забезпечувати високу поглинаючу властивість біогенів та інших 63565 4 мінеральних і органічних речовин у поверхневих шарах води. Все це збільшує ефективність пристрою. При таких конструктивних особливостях плаваючого атолу для біологічного очищення води водоймищ створюються умови для спрощення його монтажу, розміщення плаваючих вищих рослини і забезпечення оптимальних мікрокліматичних умов для їх життєдіяльності, використання вживаних ПЕТ-пляшок як біологічної загрузки, що дозволяє їх використовувати без утилізації, забезпечення підтримання плавучості і форми атолу, виключення засмічення поверхні води шматками, подрібненої загрузки в процесі експлуатації, забезпечення інтенсивного зниження кількості органічних речовин і біогенних елементів, стабілізації фізико-хімічного складу води, що очищується, і за рахунок цього підвищити ефективність пристрою. У відомих пристроях для біологічного очищення води водоймищ, не створюються умови для спрощення їх монтажу, розміщення плаваючих вищих рослини і забезпечення оптимальних мікрокліматичних умови для їх життєдіяльності, використання вживаних ПЕТ-пляшок як біологічної загрузки, що дозволяє їх використовувати без утилізації, забезпечення підтримання плавучості і форми атолу, виключення засмічення поверхні води шматками, подрібненої загрузки в процесі експлуатації, забезпечення інтенсивного зниження кількості органічних речовин і біогенних елементів, стабілізації фізико-хімічного складу води, що очищується, і за рахунок цього знижується їх ефективність. Описане технічне рішення в даний час у техніці невідоме. Сказане дозволяє зробити висновок про те, що нові суттєві ознаки цієї корисної моделі, порівняно з іншими існуючими конструкціями сприятимуть досягненню нового технічного результату - створення умов для спрощення його монтажу, розміщення плаваючих вищих рослин і забезпечення оптимальних мікрокліматичних умов для їх життєдіяльності, використання вживаних ПЕТ-пляшок як біологічної загрузки, що дозволяє їх використовувати без утилізації, забезпечення підтримання плавучості і форми атолу, виключення засмічення поверхні води шматками, подрібненої загрузки в процесі експлуатації, забезпечення інтенсивного зниження кількості органічних речовин і біогенних елементів, стабілізації фізикохімічного складу води, що очищується, і за рахунок цього підвищити ефективність пристрою. На фіг. 1 зображений пристрій - поздовжній розріз; на фіг. 2 зображений пристрій-вид зверху. Плаваючий атол для біологічного очищення води водоймищ, включає з'єднані між собою каркаси-сітки, виконані у вигляді кільцевих рукавів 1, заповнених плаваючою біологічною загрузкою закритими ПЕТ-пляшками 2. Рукави з'єднані між собою за допомогою кріплення 3, при цьому рукави утворюють лагуну 4, де розміщені плаваючі види вищих водяних рослин 5, наприклад, ряска багатокоренева, сальвінія, спіродела. На рукавах 1 розміщені повітряно-водяні вищі водяні рослини 6, наприклад, очерет звичайний Phrag-mstes australis, очерет озерний Scirpus lacustrise або ро 5 гоза вузьколиста Typha augustifolia L., і занурених вищих водяних рослин 7, наприклад, рдест пронзеннолистий. З'єднанні кільцеві рукави 2 за допомогою троса 8 кріплять до якоря 9. Пристрій працює наступним чином. Плаваючий атол розміщується у водоймі на початку вегетаційного періоду. Його закріпляють за допомогою якоря 9 у водотоці або водоймищі в районі надходження стічної води або в зонах з підвищеною концентрацією забруднюючих речовин. При цьому пагінці коріння або стебел вищих рослин розміщують між ПЕТ-пляшками 2 в рукавах 1. При контакті з водою посадковий матеріал вищих водяних рослин, який розміщений у верхніх шарах (0,3…0,7 м) води, дає нові пагінці. При цьому інтенсивно розвивається коренева система вищих рослин 6 і 7. В лагуні 4 на поверхні води розміщують плаваючі вищі водяні рослини 5. При цьому забезпечуються оптимальні умови їх життєдіяльності, так як вони не виносяться з неї течією та хвилями і рівномірно розподіляються по всій поверхні води. Відсутність дна в лагуні забезпечує інтенсивний водообмін і постійний контакт кореневої системи вищих рослин 5 з водою. На ПЕТпляшках в процесі експлуатації формується біологічна плівка біоценозу, при контакті з якою вода додатково очищується шляхом біологічного окислення мікроорганізмами. У пристрої створюються оптимальні умови для життєдіяльності різних екологічних груп цих рослин: напівзанурених, занурених у воду, а також плаваючих. У процесі розвитку рослин у них розвивається вегетаційна маса, в тому числі і коренева з бічним корінням, що утворює велику поглинаючу поверхнею, на якій дробляться і осідають завислі у воді частинки мулу, при цьому відбувається поглинання із нього, води та донних завислих відкладень біогенних елементів, наприклад азот, фосфор, кальцій, натрій, магній, мідь, розкладаються феноли і їх похідні. Занурені 7 види рослин, наприклад рдести, на відміну від повітряно-водяних пог 63565 6 линають в 2…3 рази більше мінеральних елементів харчування, в десять разів більше виділяють у воду кисню в придонних шарах води, забезпечуючи збільшення там інтенсивності окислювальних процесів і зменшення органічних залишків. Плаваючі 5 види рослин забезпечують високу поглинаючу властивість біогенів та інших мінеральних і органічних речовин в поверхневих шарах води за рахунок кількох генерацій протягом вегетаційного періоду. Між ПЕТ-пляшками, на їх поверхні в процесі експлуатації збільшується біологічна плівка із бактерій, простих водяних рослин і грибів, що харчуються виключно органічними та мінеральними речовинами і разом із водою переміщуються при дрейфі плаваючого атолу, при зміні напрямку вітру, навколо якоря 9 або при вертикальних переміщеннях за допомогою хвиль у водоймищі. Пристрій дозволяє одночасно очищувати воду кількома видами вищих рослин і біологічною плівкою, що інтенсифікує цей процес. У процесі експлуатації в кореневих системах вищих рослин збираються хімічні елементи, які разом з цією системою періодично видаляються з водоймища за допомогою техніки або вручну, при невеликих об'ємах біомаси коріння та стебел. Використання заявленого пристрою має ряд переваг. До них необхідно віднести можливість забезпечити спрощення його монтажу, розміщення плаваючих вищих рослини і забезпечення оптимальних мікрокліматичних умов для їх життєдіяльності, використання вживаних ПЕТ-пляшок як біологічної загрузки, що дозволяє їх використовувати без утилізації, забезпечення підтримання плавучості і форми атолу, виключення засмічення поверхні води шматками, подрібненої загрузки в процесі експлуатації, забезпечення інтенсивного зниження кількості органічних речовин і біогенних елементів, стабілізації фізико-хімічного складу води, що очищується, і за рахунок цього підвищити ефективність пристрою. 7 Комп’ютерна верстка І. Скворцова 63565 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
