Очисник качанів кукурудзи

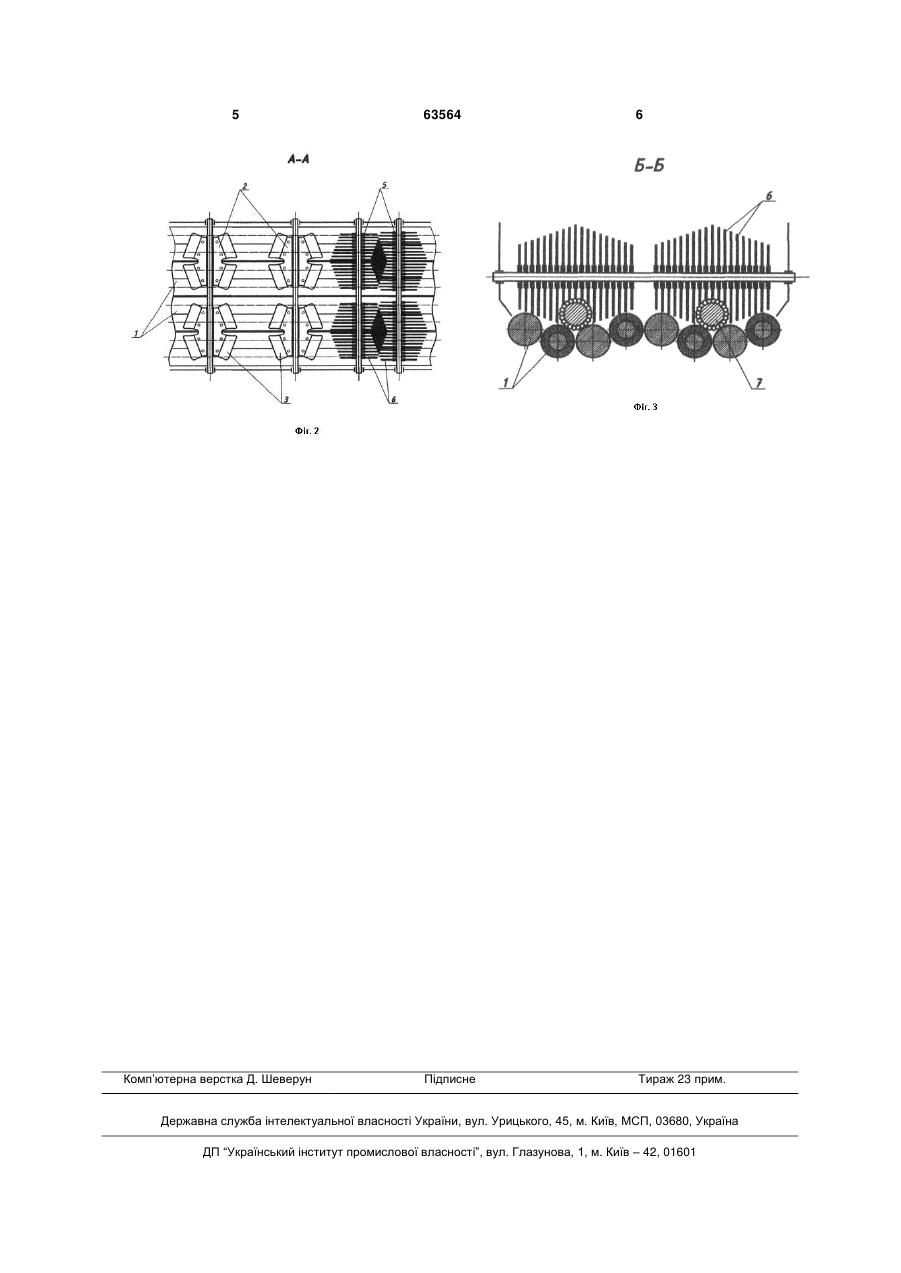

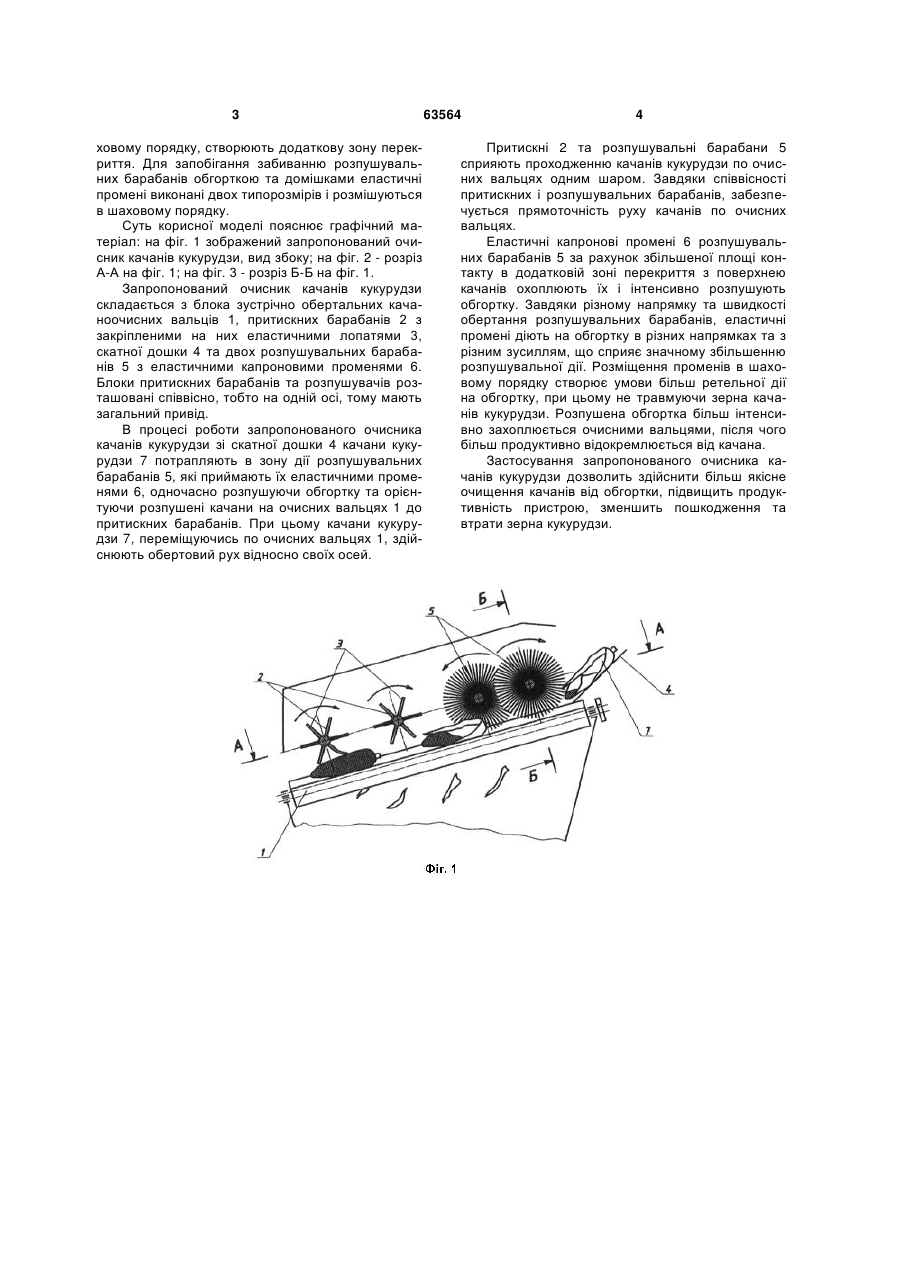

1. Очисник качанів кукурудзи, що складається з блока зустрічно обертальних качаноочисних вальців, притискних барабанів з закріпленими на них еластичними лопатями, який відрізняється тим, що з метою розмежування функцій притискання качанів і розпушення обгортки в зоні сходження качанів зі скатної дошки додатково встановлюються два розпушувальні барабани, які мають циліндричну форму, виконані у вигляді набору еластичних капронових променів. 3 ховому порядку, створюють додаткову зону перекриття. Для запобігання забиванню розпушувальних барабанів обгорткою та домішками еластичні промені виконані двох типорозмірів і розмішуються в шаховому порядку. Суть корисної моделі пояснює графічний матеріал: на фіг. 1 зображений запропонований очисник качанів кукурудзи, вид збоку; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1. Запропонований очисник качанів кукурудзи складається з блока зустрічно обертальних качаноочисних вальців 1, притискних барабанів 2 з закріпленими на них еластичними лопатями 3, скатної дошки 4 та двох розпушувальних барабанів 5 з еластичними капроновими променями 6. Блоки притискних барабанів та розпушувачів розташовані співвісно, тобто на одній осі, тому мають загальний привід. В процесі роботи запропонованого очисника качанів кукурудзи зі скатної дошки 4 качани кукурудзи 7 потрапляють в зону дії розпушувальних барабанів 5, які приймають їх еластичними променями 6, одночасно розпушуючи обгортку та орієнтуючи розпушені качани на очисних вальцях 1 до притискних барабанів. При цьому качани кукурудзи 7, переміщуючись по очисних вальцях 1, здійснюють обертовий рух відносно своїх осей. 63564 4 Притискні 2 та розпушувальні барабани 5 сприяють проходженню качанів кукурудзи по очисних вальцях одним шаром. Завдяки співвісності притискних і розпушувальних барабанів, забезпечується прямоточність руху качанів по очисних вальцях. Еластичні капронові промені 6 розпушувальних барабанів 5 за рахунок збільшеної площі контакту в додатковій зоні перекриття з поверхнею качанів охоплюють їх і інтенсивно розпушують обгортку. Завдяки різному напрямку та швидкості обертання розпушувальних барабанів, еластичні промені діють на обгортку в різних напрямках та з різним зусиллям, що сприяє значному збільшенню розпушувальної дії. Розміщення променів в шаховому порядку створює умови більш ретельної дії на обгортку, при цьому не травмуючи зерна качанів кукурудзи. Розпушена обгортка більш інтенсивно захоплюється очисними вальцями, після чого більш продуктивно відокремлюється від качана. Застосування запропонованого очисника качанів кукурудзи дозволить здійснити більш якісне очищення качанів від обгортки, підвищить продуктивність пристрою, зменшить пошкодження та втрати зерна кукурудзи. 5 Комп’ютерна верстка Д. Шеверун 63564 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
