Закупорка для пляшки

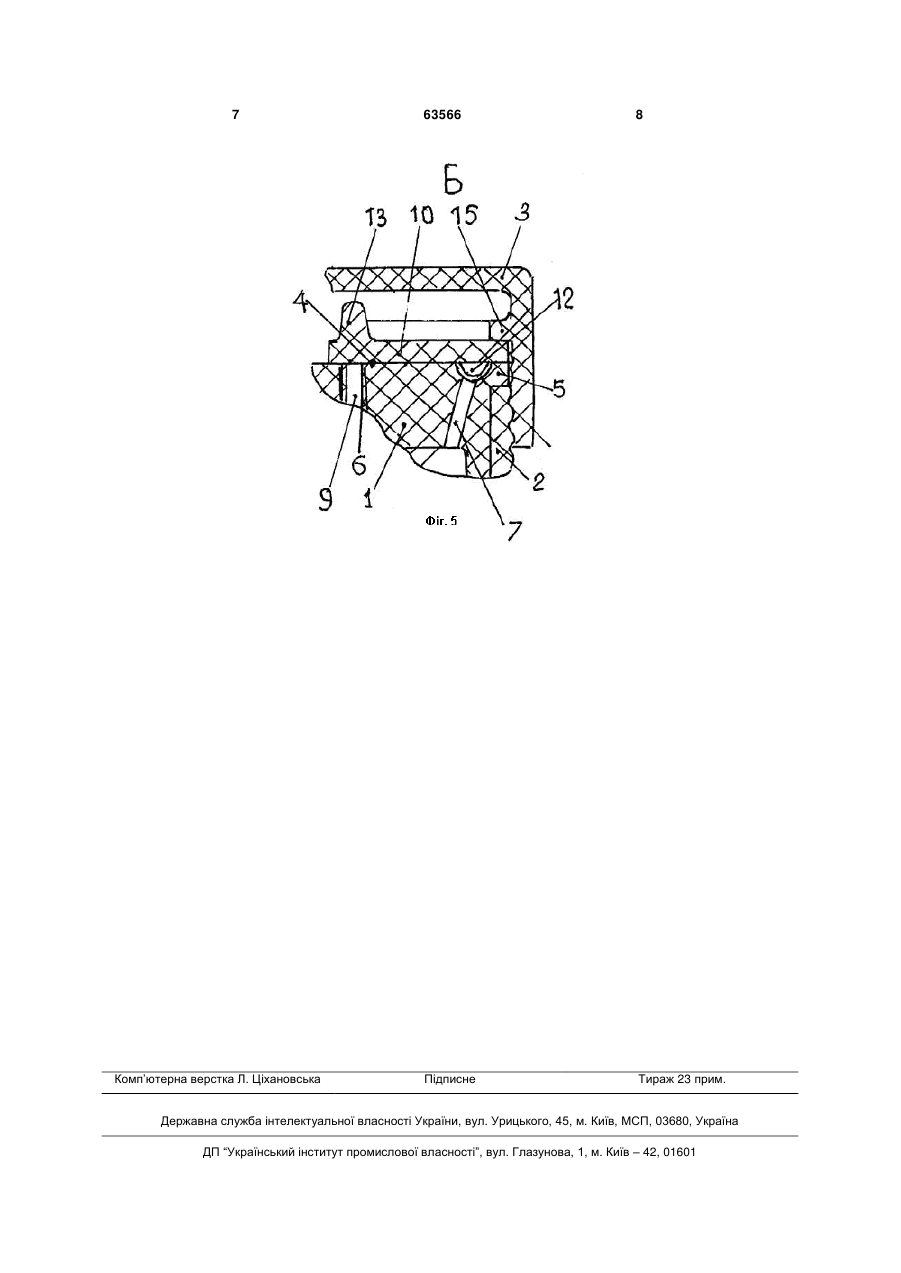

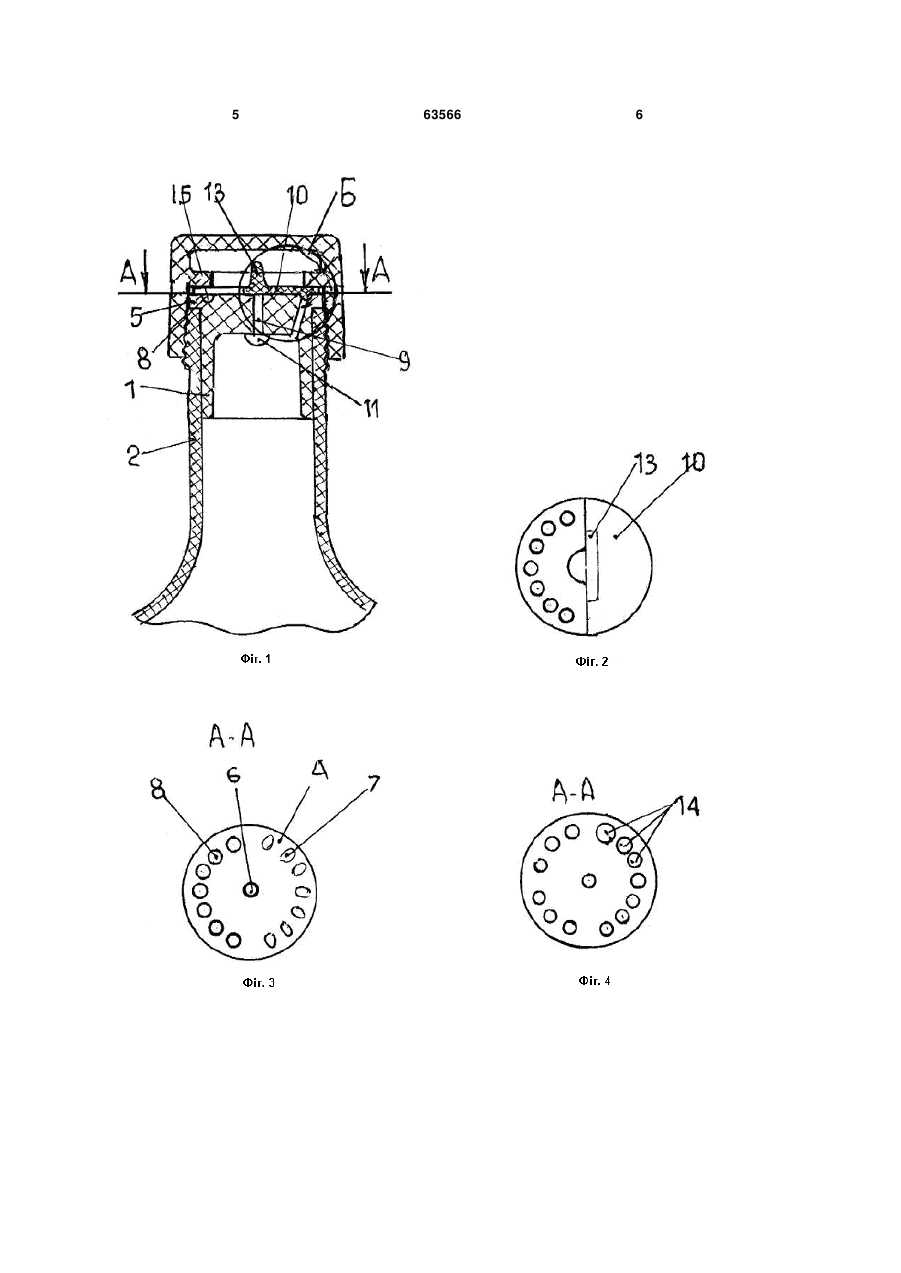

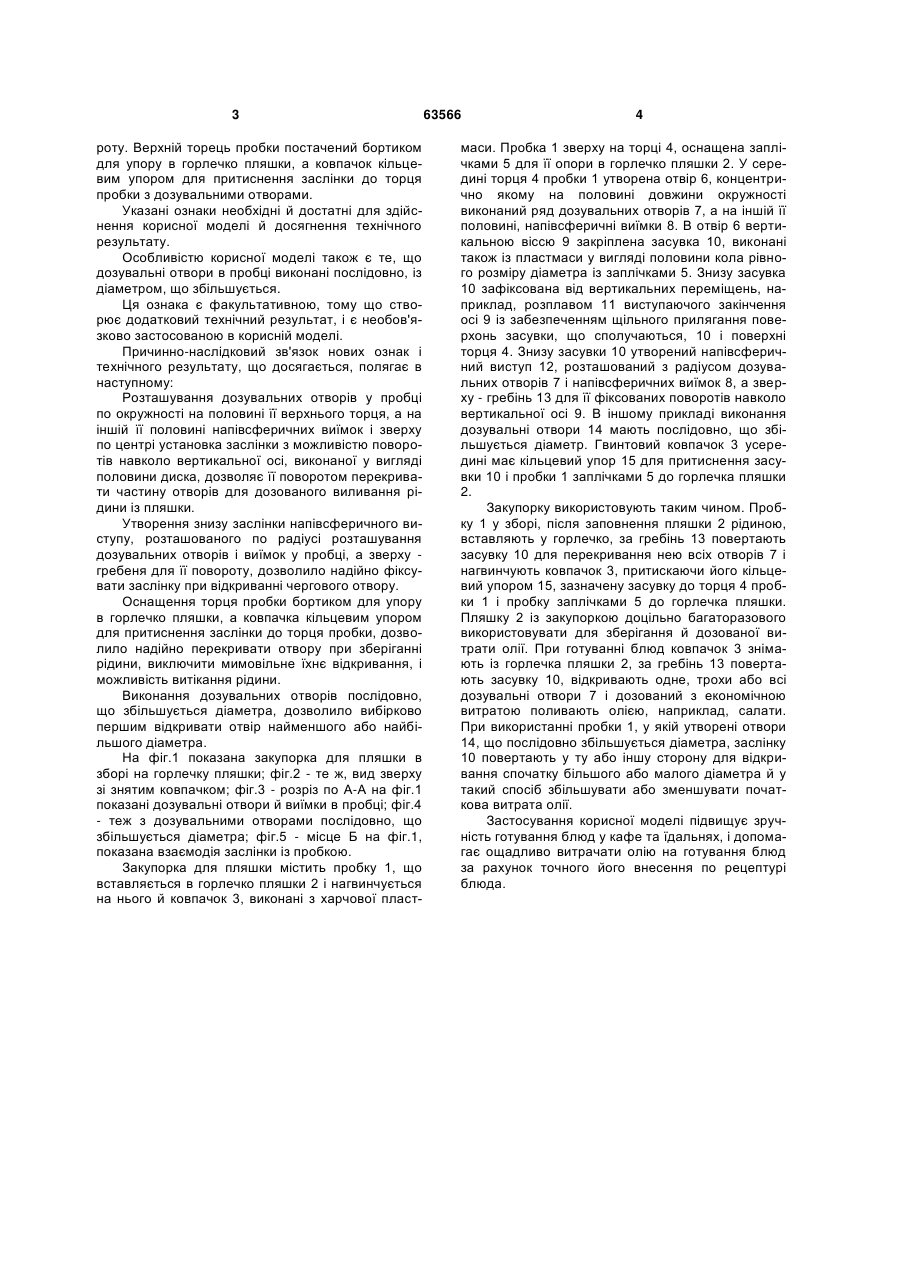

1. Закупорка для пляшки, що містить пробку з дозувальними отворами й ковпачок, що нагвинчується на горлечко пляшки, яка відрізняється тим, що дозувальні отвори в пробці розташовані по окружності на половині її верхнього торця, а на іншій її половині утворені півсферичні виїмки, у 3 роту. Верхній торець пробки постачений бортиком для упору в горлечко пляшки, а ковпачок кільцевим упором для притиснення заслінки до торця пробки з дозувальними отворами. Указані ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Особливістю корисної моделі також є те, що дозувальні отвори в пробці виконані послідовно, із діаметром, що збільшується. Ця ознака є факультативною, тому що створює додатковий технічний результат, і є необов'язково застосованою в корисній моделі. Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: Розташування дозувальних отворів у пробці по окружності на половині її верхнього торця, а на іншій її половині напівсферичних виїмок і зверху по центрі установка заслінки з можливістю поворотів навколо вертикальної осі, виконаної у вигляді половини диска, дозволяє її поворотом перекривати частину отворів для дозованого виливання рідини із пляшки. Утворення знизу заслінки напівсферичного виступу, розташованого по радіусі розташування дозувальних отворів і виїмок у пробці, а зверху гребеня для її повороту, дозволило надійно фіксувати заслінку при відкриванні чергового отвору. Оснащення торця пробки бортиком для упору в горлечко пляшки, а ковпачка кільцевим упором для притиснення заслінки до торця пробки, дозволило надійно перекривати отвору при зберіганні рідини, виключити мимовільне їхнє відкривання, і можливість витікання рідини. Виконання дозувальних отворів послідовно, що збільшується діаметра, дозволило вибірково першим відкривати отвір найменшого або найбільшого діаметра. На фіг.1 показана закупорка для пляшки в зборі на горлечку пляшки; фіг.2 - те ж, вид зверху зі знятим ковпачком; фіг.3 - розріз по А-А на фіг.1 показані дозувальні отвори й виїмки в пробці; фіг.4 - теж з дозувальними отворами послідовно, що збільшується діаметра; фіг.5 - місце Б на фіг.1, показана взаємодія заслінки із пробкою. Закупорка для пляшки містить пробку 1, що вставляється в горлечко пляшки 2 і нагвинчується на нього й ковпачок 3, виконані з харчової пласт 63566 4 маси. Пробка 1 зверху на торці 4, оснащена заплічками 5 для її опори в горлечко пляшки 2. У середині торця 4 пробки 1 утворена отвір 6, концентрично якому на половині довжини окружності виконаний ряд дозувальних отворів 7, а на іншій її половині, напівсферичні виїмки 8. В отвір 6 вертикальною віссю 9 закріплена засувка 10, виконані також із пластмаси у вигляді половини кола рівного розміру діаметра із заплічками 5. Знизу засувка 10 зафіксована від вертикальних переміщень, наприклад, розплавом 11 виступаючого закінчення осі 9 із забезпеченням щільного прилягання поверхонь засувки, що сполучаються, 10 і поверхні торця 4. Знизу засувки 10 утворений напівсферичний виступ 12, розташований з радіусом дозувальних отворів 7 і напівсферичних виїмок 8, а зверху - гребінь 13 для її фіксованих поворотів навколо вертикальної осі 9. В іншому прикладі виконання дозувальні отвори 14 мають послідовно, що збільшується діаметр. Гвинтовий ковпачок 3 усередині має кільцевий упор 15 для притиснення засувки 10 і пробки 1 заплічками 5 до горлечка пляшки 2. Закупорку використовують таким чином. Пробку 1 у зборі, після заповнення пляшки 2 рідиною, вставляють у горлечко, за гребінь 13 повертають засувку 10 для перекривання нею всіх отворів 7 і нагвинчують ковпачок 3, притискаючи його кільцевий упором 15, зазначену засувку до торця 4 пробки 1 і пробку заплічками 5 до горлечка пляшки. Пляшку 2 із закупоркою доцільно багаторазового використовувати для зберігання й дозованої витрати олії. При готуванні блюд ковпачок 3 знімають із горлечка пляшки 2, за гребінь 13 повертають засувку 10, відкривають одне, трохи або всі дозувальні отвори 7 і дозований з економічною витратою поливають олією, наприклад, салати. При використанні пробки 1, у якій утворені отвори 14, що послідовно збільшується діаметра, заслінку 10 повертають у ту або іншу сторону для відкривання спочатку більшого або малого діаметра й у такий спосіб збільшувати або зменшувати початкова витрата олії. Застосування корисної моделі підвищує зручність готування блюд у кафе та їдальнях, і допомагає ощадливо витрачати олію на готування блюд за рахунок точногойого внесення по рецептурі блюда. 5 63566 6 7 Комп’ютерна верстка Л. Ціхановська 63566 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
