Ортопедичний столик для операцій на передпліччі та кисті
Номер патенту: 63673
Опубліковано: 10.10.2011
Формула / Реферат
1. Ортопедичний столик для операцій на передпліччі та кисті, який є складовою частиною ортопедичного операційного стола, який відрізняється тим, що його довжина сягає 80 см, він є рентген-проникним, оснащений фіксатором положення столика відносно горизонталі, додатково містить пристрій - блок і вологонепроникну подушку.
2. Ортопедичний столик для операцій на передпліччі та кисті за п. 1, який відрізняється тим, що коса штанга розташована під змінним кутом.
Текст

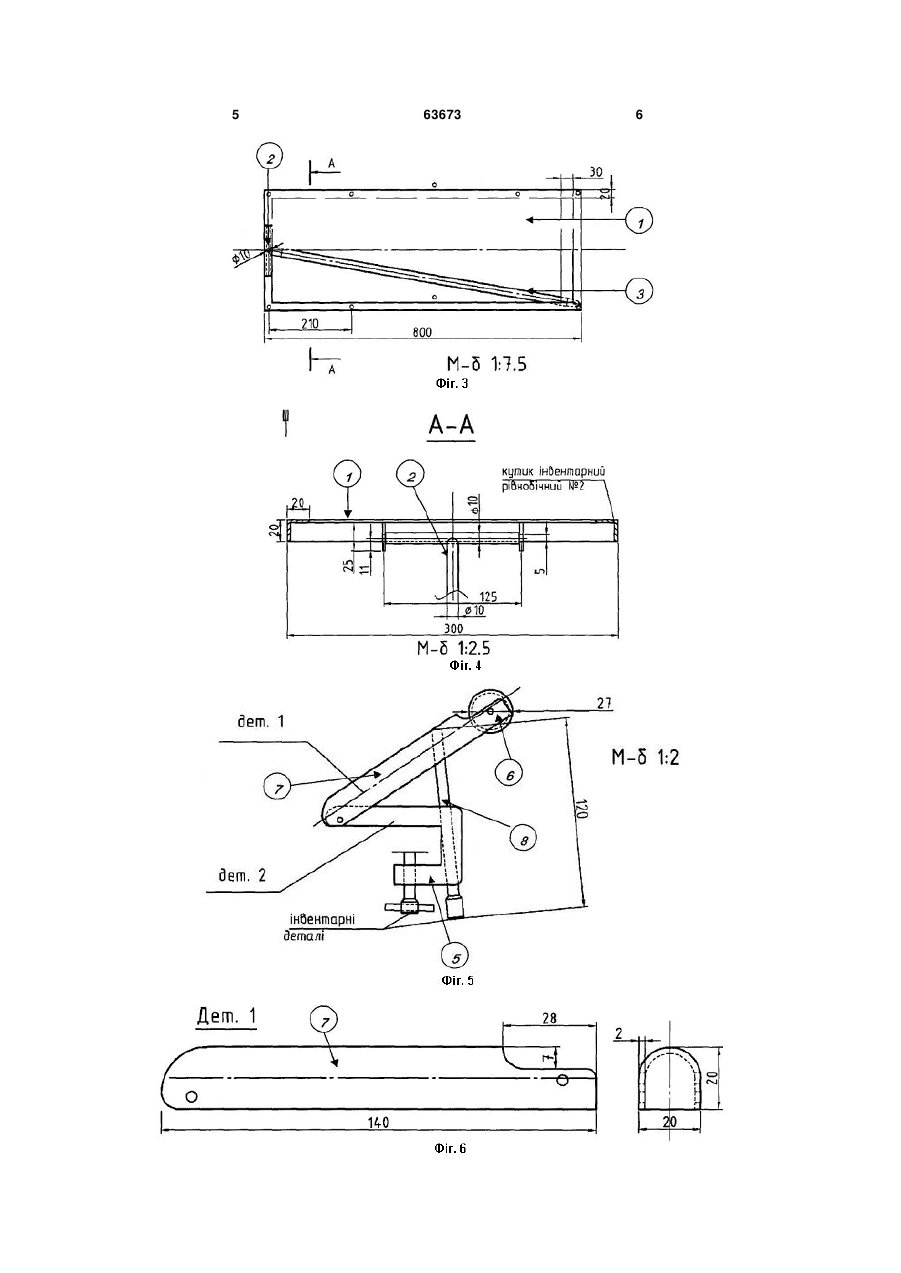

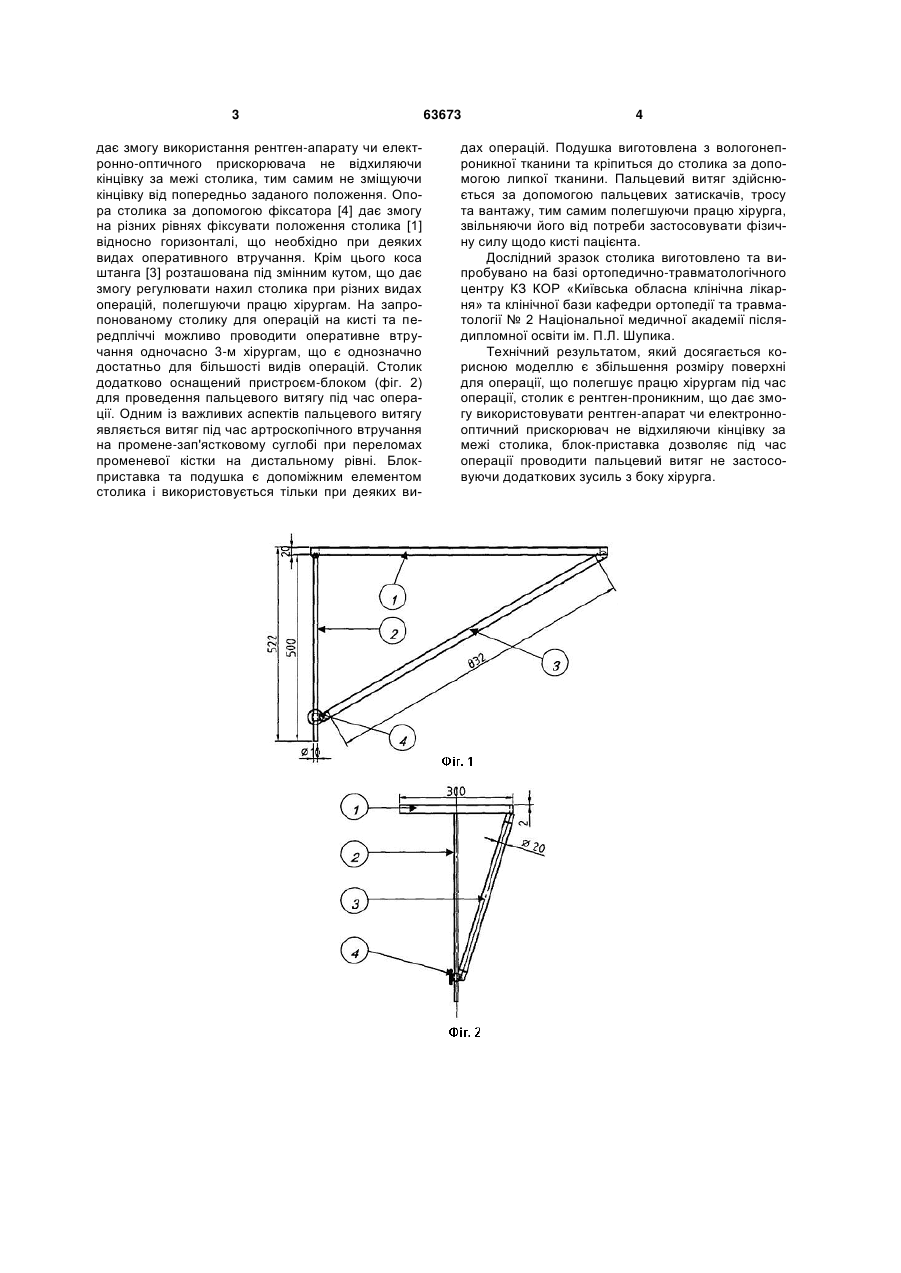

1. Ортопедичний столик для операцій на передпліччі та кисті, який є складовою частиною ор 3 дає змогу використання рентген-апарату чи електронно-оптичного прискорювача не відхиляючи кінцівку за межі столика, тим самим не зміщуючи кінцівку від попередньо заданого положення. Опора столика за допомогою фіксатора [4] дає змогу на різних рівнях фіксувати положення столика [1] відносно горизонталі, що необхідно при деяких видах оперативного втручання. Крім цього коса штанга [3] розташована під змінним кутом, що дає змогу регулювати нахил столика при різних видах операцій, полегшуючи працю хірургам. На запропонованому столику для операцій на кисті та передпліччі можливо проводити оперативне втручання одночасно 3-м хірургам, що є однозначно достатньо для більшості видів операцій. Столик додатково оснащений пристроєм-блоком (фіг. 2) для проведення пальцевого витягу під час операції. Одним із важливих аспектів пальцевого витягу являється витяг під час артроскопічного втручання на промене-зап'ястковому суглобі при переломах променевої кістки на дистальному рівні. Блокприставка та подушка є допоміжним елементом столика і використовується тільки при деяких ви 63673 4 дах операцій. Подушка виготовлена з вологонепроникної тканини та кріпиться до столика за допомогою липкої тканини. Пальцевий витяг здійснюється за допомогою пальцевих затискачів, тросу та вантажу, тим самим полегшуючи працю хірурга, звільняючи його від потреби застосовувати фізичну силу щодо кисті пацієнта. Дослідний зразок столика виготовлено та випробувано на базі ортопедично-травматологічного центру КЗ КОР «Київська обласна клінічна лікарня» та клінічної бази кафедри ортопедії та травматології № 2 Національної медичної академії післядипломної освіти ім. П.Л. Шупика. Технічний результатом, який досягається корисною моделлю є збільшення розміру поверхні для операції, що полегшує працю хірургам під час операції, столик є рентген-проникним, що дає змогу використовувати рентген-апарат чи електроннооптичний прискорювач не відхиляючи кінцівку за межі столика, блок-приставка дозволяє під час операції проводити пальцевий витяг не застосовуючи додаткових зусиль з боку хірурга. 5 63673 6 7 Комп’ютерна верстка А. Крулевський 63673 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOrthopedic table for surgery in forearm and hand
Автори англійськоюAnkin Mykola Lvovych, Katsalap Vladyslav Vitaliiovych
Назва патенту російськоюОртопедический столик для операций на предплечье и кисти
Автори російськоюАнкин Николай Львович, Кацалап Владислав Витальевич
МПК / Мітки
МПК: A61F 5/045
Мітки: кисті, ортопедичний, столик, передпліччі, операцій
