Пристрій для дослідження теплообміну при протіканні хімічних реакцій

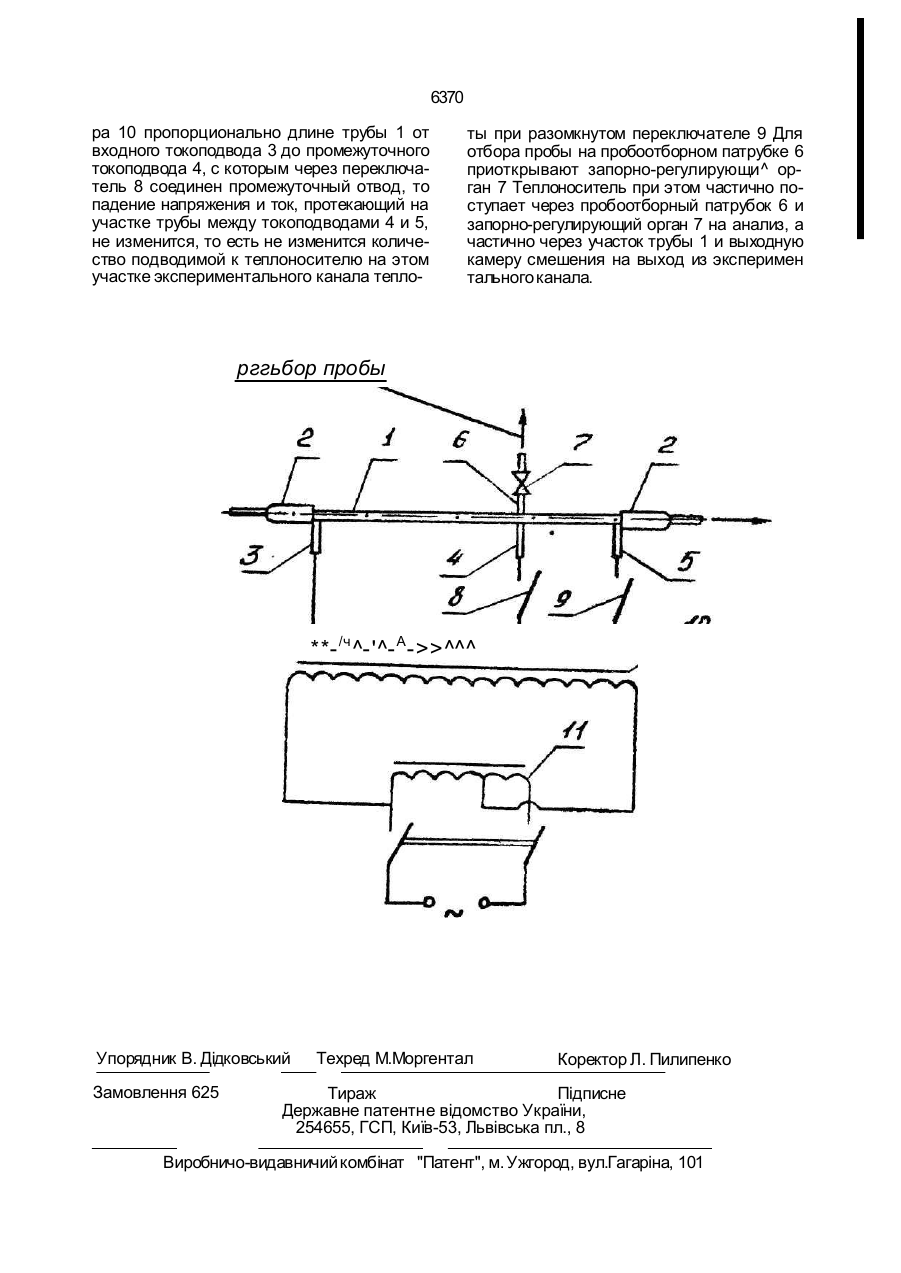

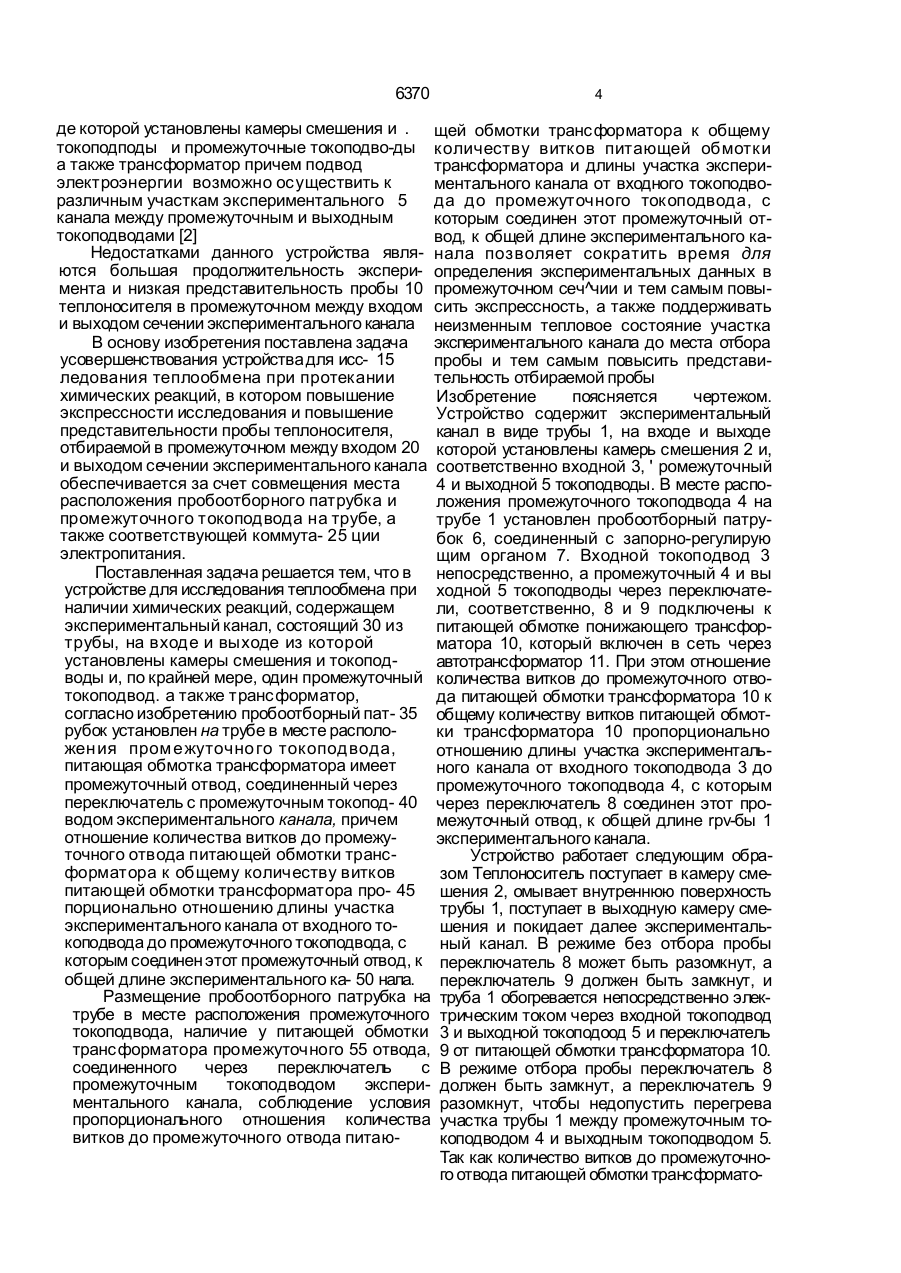

Устройство для исследования теплообмена при протекании химических реакций, содержащее экспериментальный канал в виде трубы, на входе и выходе которой установлены камеры смешения и токоподводы, по крайней мере, один промежуточный токоподвод и трансформатор, отличающеес я тем, что оно содержит пробоотборный патрубок, установленный на трубе в месте расположения промежуточного токоподвода, питающая обмотка транс форматора имеет промежуточный отвод, соединенный через переключатель с промежуточным токоподводом экспериментального канала, причем отношение количества витков до промежуточного отвода питающей обмотки трансформатора к общему количеству витков питающей обмотки трансформатора пропорционально отношению длины участка экспериментального канала от входного токоподвода до промежуточного токоподвода, с которым соединен этот промежуточный отвод, к общей длине экспериментального канала. Недостатком данного устройства является невозможность получения представительной пробы теплоносителя в промежуточном между входом и выходом сечении экспериментального канала, что является важным параметром при исследовании теплообмена при протекании химических реакций. Наиболее близким техническим решением является устройство для исследования теплообмена при протекании химических реакций, содержащее экспериментальный канал, состоящий из трубы, на входе и выхо С > о О 6370 4 де которой установлены камеры смешения и . щей обмотки транс форматора к общему токоподподы и промежуточные токоподво-ды количеству витков питающей обмотки а также трансформатор причем подвод трансформатора и длины участка экспериэлектроэнергии возможно ос уществить к ментального канала от входного токоподворазличным участкам экспериментального 5 да до промежуточного токоподвода, с канала между промежуточным и выходным которым соединен этот промежуточный оттокоподводами [2] вод, к общей длине экспериментального каНедостатками данного устройства явля- нала позволяет сократить время для ются большая продолжительность экспери- определения экспериментальных данных в мента и низкая представительность пробы 10 промежуточном сеч^чии и тем самым повытеплоносителя в промежуточном между входом сить экспрессность, а также поддерживать и выходом сечении экспериментального канала неизменным тепловое состояние участка В основу изобретения поставлена задача экспериментального канала до места отбора усовершенствования устройства для исс- 15 пробы и тем самым повысить представиледования теплообмена при протекании тельность отбираемой пробы химических реакций, в котором повышение Изобретение поясняется чертежом. экспрессности исследования и повышение Устройство содержит экспериментальный представительности пробы теплоносителя, канал в виде трубы 1, на входе и выходе отбираемой в промежуточном между входом 20 которой установлены камерь смешения 2 и, и выходом сечении экспериментального канала соответственно входной 3, ' ромежуточный обеспечивается за счет совмещения места 4 и выходной 5 токоподводы. В месте распорасположения пробоотборного патрубка и ложения промежуточного токоподвода 4 на промежуточного токоподвода на трубе, а трубе 1 установлен пробоотборный патрутакже соответствующей коммута- 25 ции бок 6, соединенный с запорно-регулирую электропитания. щим органом 7. Входной токоподвод 3 Поставленная задача решается тем, что в непосредственно, а промежуточный 4 и вы устройстве для исследования теплообмена при ходной 5 токоподводы через переключатеналичии химических реакций, содержащем ли, соответственно, 8 и 9 подключены к экспериментальный канал, состоящий 30 из питающей обмотке понижающего трансфортрубы, на входе и выходе из которой матора 10, который включен в сеть через установлены камеры смешения и токоподавтотрансформатор 11. При этом отношение воды и, по крайней мере, один промежуточный количества витков до промежуточного отвотокоподвод. а также транс форматор, да питающей обмотки трансформатора 10 к согласно изобретению пробоотборный пат- 35 общему количеству витков питающей обмотрубок установлен на трубе в месте располоки трансформатора 10 пропорционально жен ия пром е жуточно го токоподвода, отношению длины участка экспериментальпитающая обмотка трансформатора имеет ного канала от входного токоподвода 3 до промежуточный отвод, соединенный через промежуточного токоподвода 4, с которым переключатель с промежуточным токопод- 40 через переключатель 8 соединен этот проводом экспериментального канала, причем межуточный отвод, к общей длине rpv-бы 1 отношение количества витков до промежуэкспериментального канала. точного отвода питающей обмотки трансУстройство работает следующим обраформатора к общему количеству витков зом Теплоноситель поступает в камеру смепитающей обмотки трансформатора про- 45 шения 2, омывает внутреннюю поверхность порционально отношению длины участка трубы 1, поступает в выходную камеру смеэкспериментального канала от входного тошения и покидает далее эксперименталькоподвода до промежуточного токоподвода, с ный канал. В режиме без отбора пробы которым соединен этот промежуточный отвод, к переключатель 8 может быть разомкнут, а общей длине экспериментального ка- 50 нала. переключатель 9 должен быть замкнут, и Размещение пробоотборного патрубка на труба 1 обогревается непосредственно электрубе в месте расположения промежуточного трическим током через входной токоподвод токоподвода, наличие у питающей обмотки 3 и выходной токоподоод 5 и переключатель транс форматора промежуточного 55 отвода, 9 от питающей обмотки трансформатора 10. соединенного через переключатель с В режиме отбора пробы переключатель 8 промежуточным токоподводом экспери- должен быть замкнут, а переключатель 9 ментального канала, соблюдение условия разомкнут, чтобы недопустить перегрева пропорционального отношения количества участка трубы 1 между промежуточным товитков до промежуточного отвода питаюкоподводом 4 и выходным токоподводом 5. Так как количество витков до промежуточного отвода питающей обмотки трансформато 6370 pa 10 пропорционально длине трубы 1 от входного токоподвода 3 до промежуточного токоподвода 4, с которым через переключатель 8 соединен промежуточный отвод, то падение напряжения и ток, протекающий на участке трубы между токоподводами 4 и 5, не изменится, то есть не изменится количество подводимой к теплоносителю на этом участке экспериментального канала тепло ты при разомкнутом переключателе 9 Для отбора пробы на пробоотборном патрубке 6 приоткрывают запорно-регулирующи^ орган 7 Теплоноситель при этом частично поступает через пробоотборный патрубок 6 и запорно-регулирующий орган 7 на анализ, а частично через участок трубы 1 и выходную камеру смешения на выход из эксперимен тального канала. рггьбор пробы **- /ч ^-'^- А->>^^^ Упорядник В. Дідковський Замовлення 625 Техред М.Моргентал Коректор Л. Пилипенко Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
