Теплова труба

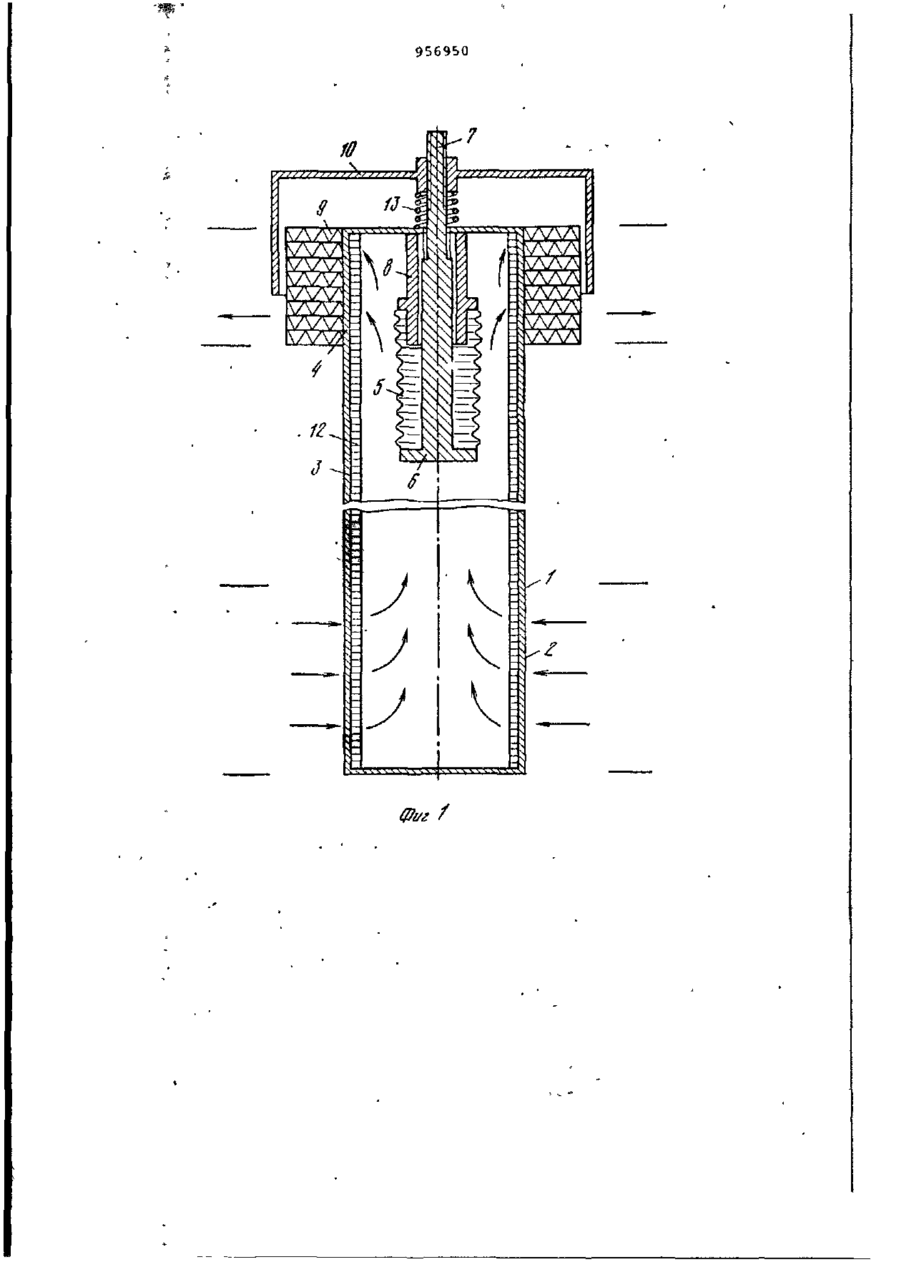

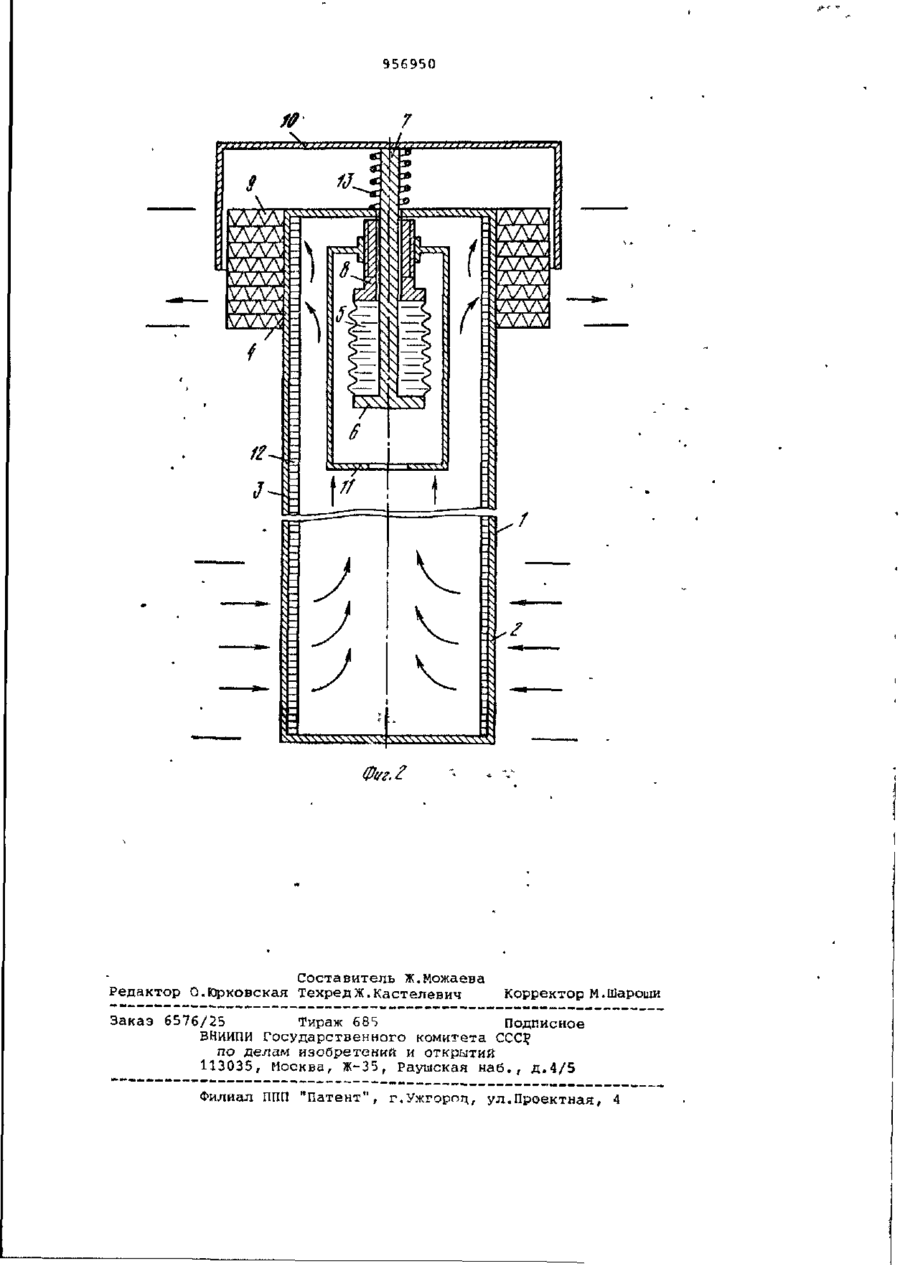

С А Н И Е (П)956950 ЗОБРЕТЕНИЯ Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к аат. свид-ву (22) Заявлено 02.02.81 (21) 3245726/24-06 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (511М.КЛ.3 F 28 0 15/00 (23) Приоритет Опубликовано 07.09.82. Бюллетень № з З (53)УДК 621.565.58 (088.8} Дата опубликования описания 07.09.82 (72) Лвтор изобретения В.И.Гниличенко (71)Заявитель (54) ТЕПЛОВАЯ ТРУБА 1 Изобретение относится к тепловым трубам, в частности, к трубам, имеющим твердую фазу теплоносителя при эксплуатации и предназначенным для отвода тепла от тепловыделяющих элементов радиоаппаратуры при положительных и отрицательных температурах окружающей среды. Известна тепловая труба, содержащая корпус с зонами испарения, транспорта и конденсации и сильфон с сердечником, один конец которого выведен за пределы корпуса [і]. Недостатком известной трубы являеіся невысокая эксплуатационная наделность и нестабильность температуры охлаждаемого объекта. Цепь изобретения - повышение эксплуатационной надежности и обеспечение стабильности температуры охлаждаемого оьъекта. Поставленная цель достигается тем, ч1о в корпусе со стороны зоны конденсации установлена втулка, а снаружи ее - радиатор и тепловой экран, при атом сильфон размещен внутри зоны конденсации и укреплен на втулке, а конец сердечника, выведенный через корпус, прикреплен к экрану посредством подвижного фиксируемого соединения. При этом втулка снабжена ограничителем перемещения сильфона. На фиг.1 изображена предлагаемая тепловая труба; на фиг.2 - то же, с ограничителем перемещения сильфона. Труба содержит корпус 1 с зонами испарения 2, транспорта 3 и конденсации 4 и сильфон 5 с сердечником 6, один конец 7 которого выведенсза пре10 делы корпуса. 1, причем в корпусе 1 со стороны зоны 4 конденсации установлена втулка 8, а снаружи ее радиатор 9 и тепловой экран 10, при этом сильфон 5 размещен внутри зоны 15 4 конденсации и укреплен на втулке 8, а конец 7 сердечника б, выведенный через корпус 1 прикреплен к экрану 10 посредством подвижного фиксируемого соединения, например резьбового, втулка может быть снабжена ограничи20 телем 11 перемещения. На внутренней поверхности корпуса 1 размещена капиллярно-пористая структура 12, Конец 7 сердечника 6 снабжен пружиной 13. 25 Тепловая труба работает следующим образом. Заправленный при изготовлении в тепловую трубу теплоноситель распре30 деляется по капиплярно-пористой струк 956950 туре под действием капиллярных сил и при понижении температуры переходит в твердую фазу. Понижение температуры приводит к снижению давления в паровом канале, при этом сильфон 5 под воздействием внешнего атмосферного давления разожмется и переместит соединенный с ним экран 10 радиатора 9 в Крайнее положение, при котором радиатор 9 будет закрыт от окружающей среды. 10 В последующем? при подводе нагрузки к испарительной зоне 2 прогрев тепловой трубы происходит без отвода тепла в окружающую среду, так как тепловой экран 10 закрывает 15 радиатор 9 и, практически, полностью устраняет тепловые потери. По мере прогрева тепловой трубы и плавления теплоносителя давп^ния в паровом канале возрастает. Давление, при коT O D O M сильфон 5 начнет сокращаться, 20 устанавливается заранее на любом уровне за счет подбора жесткости сильфона 5 и установки дополнительных сжимаемых иди разжимаемых пружин. Намораживание теплоносителя на зоне 25 конденсации исключается установлением начального давления сокращения сильфона 5, при котором температура на зоне когзденсации будет больше температуры плавления теплоносителя. 30 После плавления теплоносителя во всех зонах тепловой трубы сильфон 5 начинает сокращаться, э ю приводит к смещению соединенного с ним через сердечник б экрана 10 радиатора 9 35 и началу отвода тепла в окружающую среду. В процессе разогрева тепловой трубы при да^ьчей^ем подъеме давления тепловой экран 10 радиатора 9 будет смещаться, теплопередача череэ 40 радиатор 9 увеличиваться до тех пор, пока не установится равновесие между подводимым к зоне конденсации тепловым потоком и отводимым через ра45 диатор 9 в окружающую среду. При понижении температуры окружающей среды или выключении тепловыделяющих элементов температура в паро вом канале уменьшается, давление по-,' нижается, это приводит к расширению! сильфона 5 и сокращению теплорассеивающей поверхности радиатора 9 либо к полной его экраьизации. Полная экранизация радиатора 9 от окружающей среды может быть произведена на уровне температур в зоне конденсации больше температуры плавления теплоносителя, дальнейшее охлаждение тепловой трубы имеет при равномерном понижении температуры всех зон до полного охлаждения. Тем самым исключается возможность намерзания теплоносителя на зоне конденсации при охлаждении тепловой трубы из-за переноса пара от зоны испарения к зоне конденсации. Экономический эффект предлагаемой тегіловой трубы заключается в повышении эксплуатационной надежности и обеспечении стабильности температуры охлаждаемого объекта. Формула изобретения 1. Тепловая труба, содержащая корпус с зонами испарения, транспорта и (конденсации н сильфон с сердечником, один конец которого выведен за пределы корпуса, о т л и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной надежности и обеспечения стабильности температуры охлаждаемого объекта, Й корпусе со стороны зоны конденсации установлена втулка, а снаружи ее - радиатор и тепловой экран, при этом сильфон размещен внуїри зоны конденсации и укрепчен на втулке, а конец сердечника, выведенный через корпус, прикреплен к экрану посредством подвижного фиксируемого соединения. 2. Труба по п Л , о т л и ч а ю т ая с я тем, что втулка снабжена ограничителем перемещения сильфона. Источники информации, принятые во внимание при экспертизе 1. Патент Англии № 1421350, кл. F 28 D 5/Q0, опублик. 1967. 956950 f 956950 Фиг. 2 Составитель Ж.Можаева Редактор О.Юрковская Техред Ж. Кастелевич Корректор М.Шароши Заказ 6576/25 Тираж 685 Подписное ЕНИИПИ Государственного комитета ССС? по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ППП "Патент", г,Ужгород, ул.Проектная, 4
