Криогенна газова машина

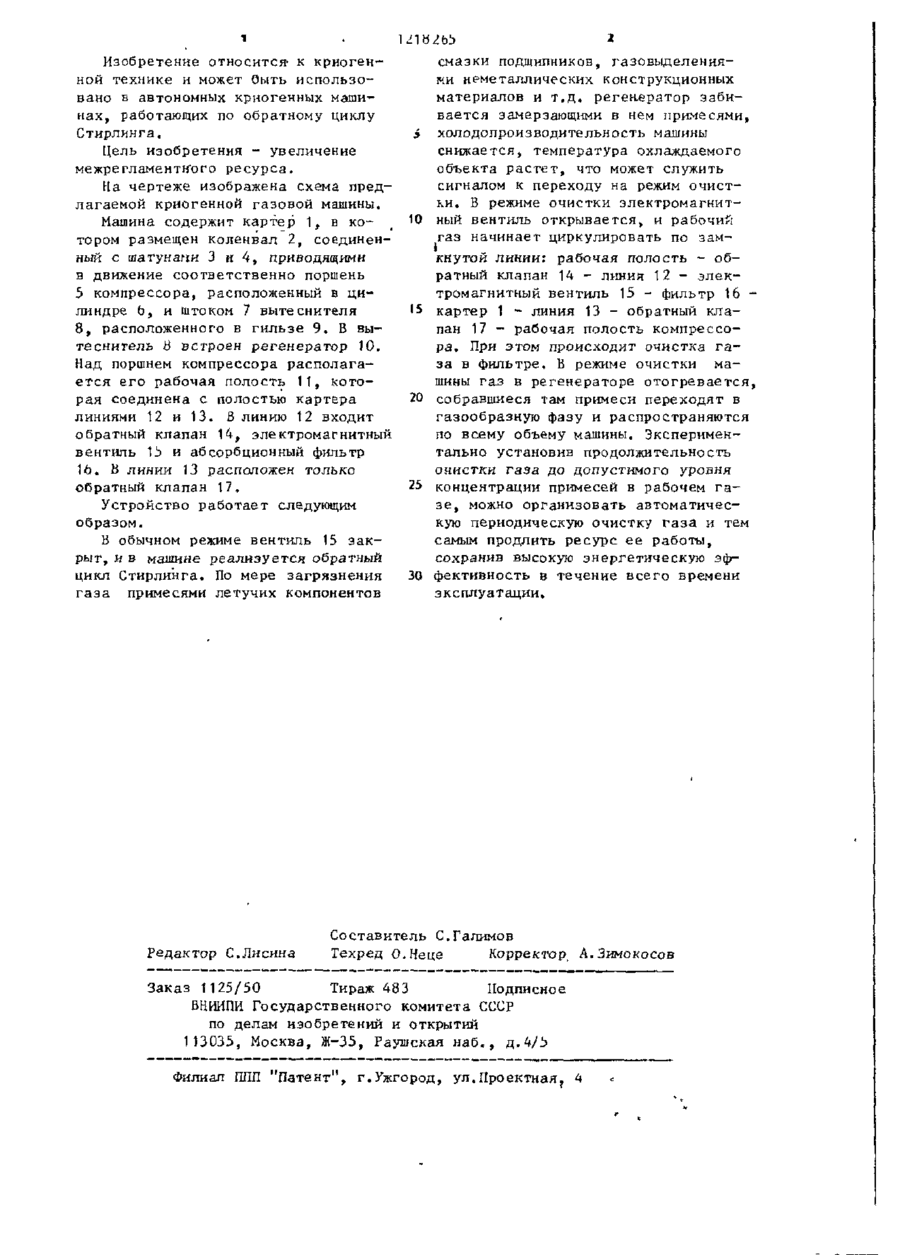

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) SU ( m 1218265 (5D4 А F 25 В 9/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) (22) 2У.09.8^4 U b ) 1 5 . 0 3 . 8 b . Бюл. № 10 (72) О.С.Обертун и Р.Н.Гловач (ЬЗ) 621.Ь7(088.8) (5b) Авторское свидетельство СССР № 383871, кл. F 25 В 9/00, 1973. Авторское свидетельство СССР S 11837У1, кл. F АЪ В 9/00, 1984. * (57) КРИОГЕННАЯ ГАЗОВАЯ М Ш Н , А И А содержащая поршневой компрессор, рабочая полость которого соединена с полостью картера посредством л и нии, имеющей обратный клапан, в е н тиль и абсорбционный фильтр, о т- > л и ч а ю щ а я с я тем, что, с целью увеличения межрегламентного ресурса, рабочая полость компрессора дополнительно соединена с полостью картера второй линией с о б р а т ным клапаном. to О) ел Изобретение относится- к криогенной технике и может Оыть использовано в автономных криогенных машинах, работающих по обратному циклу Стирлннга. Цель изобретения - увеличение межрегламентн'ого ресурса. На чертеже изображена схема предлагаемой криогенной газовой машины. Машина содержит картер 1 f в котором размещен коленвал 2, соединенный с шатунами 3 и 4, приводящими в движение соответственно поршень 5 компрессора, расположенный в цилиндре Ь, и штоком 7 вытеснителя 8, расположенного в гильзе 9. В вытеснитель 8 встроен регенератор 10. Над поршнем компрессора располагается его рабочая полость 11, которая соединена с полостью картера линиями 12 и 13. В линию 12 входит обратный клапан 14, электромагнитный вентиль 15 и абсорбционный фильтр 16. Н линии 13 расположен только обратный клапан 17, Устройство работает следующим образом. В обычном режиме вентиль 15 з а к рыт, и в машине реализуется обратный цикл Стирлинга. По мере загрязнения газа примесями летучих компонентов Редактор С.Лисина 5 10 '5 20 25 30 смазки подшипников, газовыделениями неметаллических конструкционных материалов и т . д . регенератор забивается замерзающими в нем примесями, холодолроизБодительность машины снижается, температура охлаждаемого объекта растет, что может служить сигналом к переходу на режим очистки. В режиме очистки электромагнитный вентиль открывается, и рабочий газ начинает циркулировать по замкнутой линии: рабочая полость - обратный клапан 14 - линия 12 - электромагнитный вентиль 15 - фильтр 16 картер 1 - линия 13 - обратный клапан 17 - рабочая полость компрессора. При этом происходит очистка г а за в фильтре, В режиме очистки машины газ в регенераторе отогревается, собравшиеся там примеси переходят в газообразную фазу и распространяются по всему объему машины. Экспериментально установив продолжительность онистки газа до допустимого уровня концентрации примесей в рабочем г а з е , можно организовать автоматическую периодическую очистку г а з а и тем самым продлить ресурс ее работы, сохранив высокую энергетическую эффективность в течение всего времени эксплуатации. Составитель С.Галимов Техред О.Неце Корректор, А.Зимокосов Заказ 1125/50 Тираж 483 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д.4/3 Филиал П П "Патент", г.Ужгород, ул.Проектная, 4 П
