Двотактний симетричний підсилювач струму

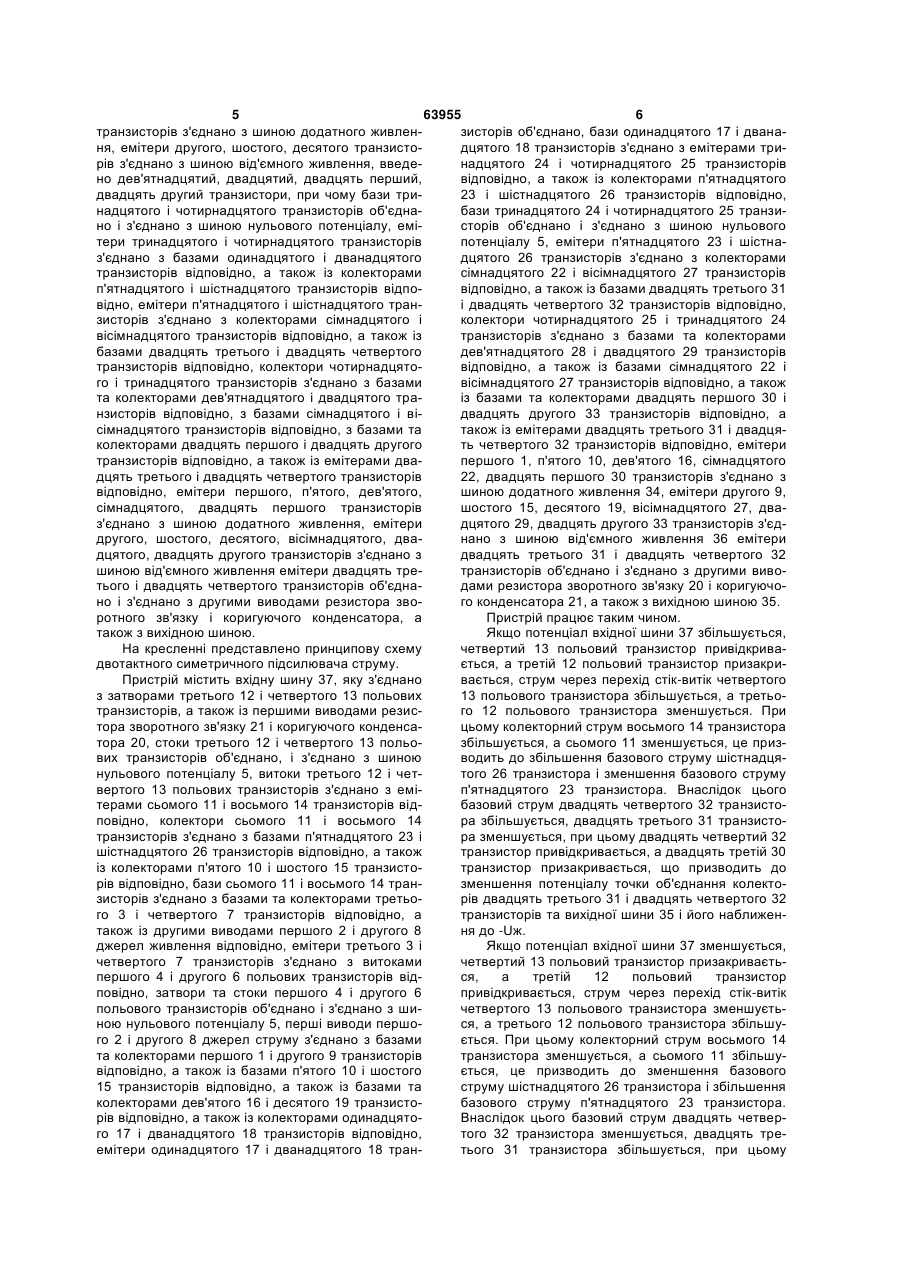

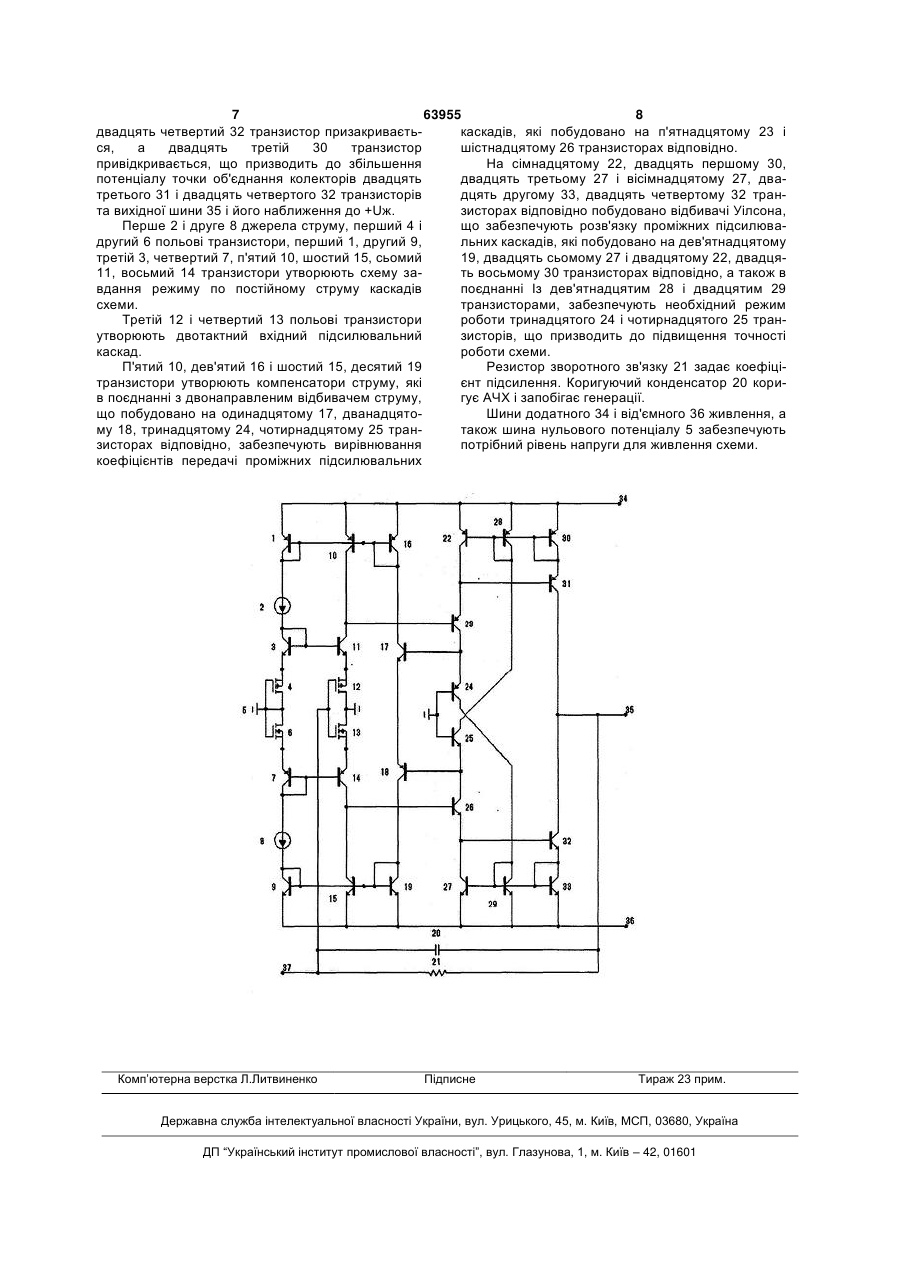

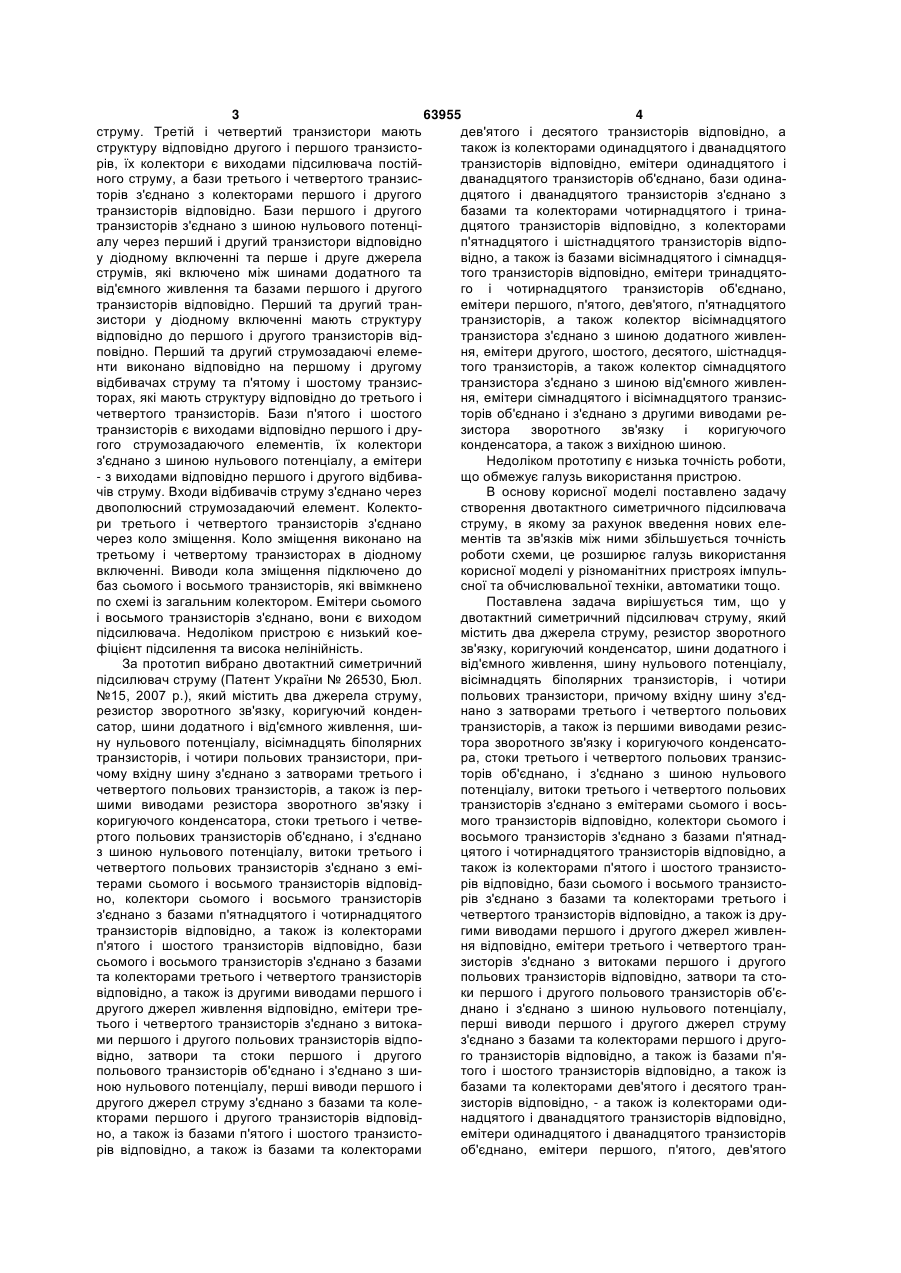

Двотактний симетричний підсилювач струму, який містить два джерела струму, резистор зворотного зв'язку, коригуючий конденсатор, шини додатного і від'ємного живлення, шину нульового потенціалу, вхідну і вихідну шини, вісімнадцять біполярних транзисторів, і чотири польових транзистори, причому вхідну шину з'єднано з затворами третього і четвертого польових транзисторів, а також із першими виводами резистора зворотного зв'язку і коригуючого конденсатора, стоки третього і четвертого польових транзисторів об'єднано, і з'єднано з шиною нульового потенціалу, витоки третього і четвертого польових транзисторів з'єднано з емітерами сьомого і восьмого транзисторів відповідно, колектори сьомого і восьмого транзисторів з'єднано з базами п'ятнадцятого і чотирнадцятого транзисторів відповідно, а також із колекторами п'ятого і шостого транзисторів відповідно, бази сьомого і восьмого транзисторів з'єднано з базами та колекторами третього і четвертого транзисторів відповідно, а також із другими виводами першого і другого джерел живлення відповідно, емітери третього і четвертого транзисторів з'єднано з витоками першого і другого польових транзисторів відповідно, затвори та стоки першого і другого польового транзисторів об'єднано і з'єднано з шиною нульового потенціалу, перші виводи першого і другого джерел струму з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також із базами п'ятого і шостого транзис U 2 (19) 1 3 63955 4 струму. Третій і четвертий транзистори мають дев'ятого і десятого транзисторів відповідно, а структуру відповідно другого і першого транзистотакож із колекторами одинадцятого і дванадцятого рів, їх колектори є виходами підсилювача постійтранзисторів відповідно, емітери одинадцятого і ного струму, а бази третього і четвертого транзисдванадцятого транзисторів об'єднано, бази одинаторів з'єднано з колекторами першого і другого дцятого і дванадцятого транзисторів з'єднано з транзисторів відповідно. Бази першого і другого базами та колекторами чотирнадцятого і тринатранзисторів з'єднано з шиною нульового потенцідцятого транзисторів відповідно, з колекторами алу через перший і другий транзистори відповідно п'ятнадцятого і шістнадцятого транзисторів відпоу діодному включенні та перше і друге джерела відно, а також із базами вісімнадцятого і сімнадцяструмів, які включено між шинами додатного та того транзисторів відповідно, емітери тринадцятовід'ємного живлення та базами першого і другого го і чотирнадцятого транзисторів об'єднано, транзисторів відповідно. Перший та другий транемітери першого, п'ятого, дев'ятого, п'ятнадцятого зистори у діодному включенні мають структуру транзисторів, а також колектор вісімнадцятого відповідно до першого і другого транзисторів відтранзистора з'єднано з шиною додатного живленповідно. Перший та другий струмозадаючі елеменя, емітери другого, шостого, десятого, шістнадцянти виконано відповідно на першому і другому того транзисторів, а також колектор сімнадцятого відбивачах струму та п'ятому і шостому транзистранзистора з'єднано з шиною від'ємного живленторах, які мають структуру відповідно до третього і ня, емітери сімнадцятого і вісімнадцятого транзисчетвертого транзисторів. Бази п'ятого і шостого торів об'єднано і з'єднано з другими виводами ретранзисторів є виходами відповідно першого і друзистора зворотного зв'язку і коригуючого гого струмозадаючого елементів, їх колектори конденсатора, а також з вихідною шиною. з'єднано з шиною нульового потенціалу, а емітери Недоліком прототипу є низька точність роботи, - з виходами відповідно першого і другого відбиващо обмежує галузь використання пристрою. чів струму. Входи відбивачів струму з'єднано через В основу корисної моделі поставлено задачу двополюсний струмозадаючий елемент. Колектостворення двотактного симетричного підсилювача ри третього і четвертого транзисторів з'єднано струму, в якому за рахунок введення нових елечерез коло зміщення. Коло зміщення виконано на ментів та зв'язків між ними збільшується точність третьому і четвертому транзисторах в діодному роботи схеми, це розширює галузь використання включенні. Виводи кола зміщення підключено до корисної моделі у різноманітних пристроях імпульбаз сьомого і восьмого транзисторів, які ввімкнено сної та обчислювальної техніки, автоматики тощо. по схемі із загальним колектором. Емітери сьомого Поставлена задача вирішується тим, що у і восьмого транзисторів з'єднано, вони є виходом двотактний симетричний підсилювач струму, який підсилювача. Недоліком пристрою є низький коемістить два джерела струму, резистор зворотного фіцієнт підсилення та висока нелінійність. зв'язку, коригуючий конденсатор, шини додатного і За прототип вибрано двотактний симетричний від'ємного живлення, шину нульового потенціалу, підсилювач струму (Патент України № 26530, Бюл. вісімнадцять біполярних транзисторів, і чотири №15, 2007 p.), який містить два джерела струму, польових транзистори, причому вхідну шину з'єдрезистор зворотного зв'язку, коригуючий конденнано з затворами третього і четвертого польових сатор, шини додатного і від'ємного живлення, шитранзисторів, а також із першими виводами резисну нульового потенціалу, вісімнадцять біполярних тора зворотного зв'язку і коригуючого конденсатотранзисторів, і чотири польових транзистори, прира, стоки третього і четвертого польових транзисчому вхідну шину з'єднано з затворами третього і торів об'єднано, і з'єднано з шиною нульового четвертого польових транзисторів, а також із перпотенціалу, витоки третього і четвертого польових шими виводами резистора зворотного зв'язку і транзисторів з'єднано з емітерами сьомого і воськоригуючого конденсатора, стоки третього і четвемого транзисторів відповідно, колектори сьомого і ртого польових транзисторів об'єднано, і з'єднано восьмого транзисторів з'єднано з базами п'ятнадз шиною нульового потенціалу, витоки третього і цятого і чотирнадцятого транзисторів відповідно, а четвертого польових транзисторів з'єднано з емітакож із колекторами п'ятого і шостого транзистотерами сьомого і восьмого транзисторів відповідрів відповідно, бази сьомого і восьмого транзистоно, колектори сьомого і восьмого транзисторів рів з'єднано з базами та колекторами третього і з'єднано з базами п'ятнадцятого і чотирнадцятого четвертого транзисторів відповідно, а також із друтранзисторів відповідно, а також із колекторами гими виводами першого і другого джерел живленп'ятого і шостого транзисторів відповідно, бази ня відповідно, емітери третього і четвертого трансьомого і восьмого транзисторів з'єднано з базами зисторів з'єднано з витоками першого і другого та колекторами третього і четвертого транзисторів польових транзисторів відповідно, затвори та стовідповідно, а також із другими виводами першого і ки першого і другого польового транзисторів об'єдругого джерел живлення відповідно, емітери треднано і з'єднано з шиною нульового потенціалу, тього і четвертого транзисторів з'єднано з витокаперші виводи першого і другого джерел струму ми першого і другого польових транзисторів відпоз'єднано з базами та колекторами першого і друговідно, затвори та стоки першого і другого го транзисторів відповідно, а також із базами п'япольового транзисторів об'єднано і з'єднано з шитого і шостого транзисторів відповідно, а також із ною нульового потенціалу, перші виводи першого і базами та колекторами дев'ятого і десятого трандругого джерел струму з'єднано з базами та колезисторів відповідно, - а також із колекторами одикторами першого і другого транзисторів відповіднадцятого і дванадцятого транзисторів відповідно, но, а також із базами п'ятого і шостого транзистоемітери одинадцятого і дванадцятого транзисторів рів відповідно, а також із базами та колекторами об'єднано, емітери першого, п'ятого, дев'ятого 5 63955 6 транзисторів з'єднано з шиною додатного живлензисторів об'єднано, бази одинадцятого 17 і двананя, емітери другого, шостого, десятого транзистодцятого 18 транзисторів з'єднано з емітерами трирів з'єднано з шиною від'ємного живлення, введенадцятого 24 і чотирнадцятого 25 транзисторів но дев'ятнадцятий, двадцятий, двадцять перший, відповідно, а також із колекторами п'ятнадцятого двадцять другий транзистори, при чому бази три23 і шістнадцятого 26 транзисторів відповідно, надцятого і чотирнадцятого транзисторів об'єднабази тринадцятого 24 і чотирнадцятого 25 транзино і з'єднано з шиною нульового потенціалу, емісторів об'єднано і з'єднано з шиною нульового тери тринадцятого і чотирнадцятого транзисторів потенціалу 5, емітери п'ятнадцятого 23 і шістназ'єднано з базами одинадцятого і дванадцятого дцятого 26 транзисторів з'єднано з колекторами транзисторів відповідно, а також із колекторами сімнадцятого 22 і вісімнадцятого 27 транзисторів п'ятнадцятого і шістнадцятого транзисторів відповідповідно, а також із базами двадцять третього 31 відно, емітери п'ятнадцятого і шістнадцятого трані двадцять четвертого 32 транзисторів відповідно, зисторів з'єднано з колекторами сімнадцятого і колектори чотирнадцятого 25 і тринадцятого 24 вісімнадцятого транзисторів відповідно, а також із транзисторів з'єднано з базами та колекторами базами двадцять третього і двадцять четвертого дев'ятнадцятого 28 і двадцятого 29 транзисторів транзисторів відповідно, колектори чотирнадцятовідповідно, а також із базами сімнадцятого 22 і го і тринадцятого транзисторів з'єднано з базами вісімнадцятого 27 транзисторів відповідно, а також та колекторами дев'ятнадцятого і двадцятого траіз базами та колекторами двадцять першого 30 і нзисторів відповідно, з базами сімнадцятого і відвадцять другого 33 транзисторів відповідно, а сімнадцятого транзисторів відповідно, з базами та також із емітерами двадцять третього 31 і двадцяколекторами двадцять першого і двадцять другого ть четвертого 32 транзисторів відповідно, емітери транзисторів відповідно, а також із емітерами двапершого 1, п'ятого 10, дев'ятого 16, сімнадцятого дцять третього і двадцять четвертого транзисторів 22, двадцять першого 30 транзисторів з'єднано з відповідно, емітери першого, п'ятого, дев'ятого, шиною додатного живлення 34, емітери другого 9, сімнадцятого, двадцять першого транзисторів шостого 15, десятого 19, вісімнадцятого 27, дваз'єднано з шиною додатного живлення, емітери дцятого 29, двадцять другого 33 транзисторів з'єддругого, шостого, десятого, вісімнадцятого, дванано з шиною від'ємного живлення 36 емітери дцятого, двадцять другого транзисторів з'єднано з двадцять третього 31 і двадцять четвертого 32 шиною від'ємного живлення емітери двадцять третранзисторів об'єднано і з'єднано з другими вивотього і двадцять четвертого транзисторів об'єднадами резистора зворотного зв'язку 20 і коригуючоно і з'єднано з другими виводами резистора звого конденсатора 21, а також з вихідною шиною 35. ротного зв'язку і коригуючого конденсатора, а Пристрій працює таким чином. також з вихідною шиною. Якщо потенціал вхідної шини 37 збільшується, На кресленні представлено принципову схему четвертий 13 польовий транзистор привідкривадвотактного симетричного підсилювача струму. ється, а третій 12 польовий транзистор призакриПристрій містить вхідну шину 37, яку з'єднано вається, струм через перехід стік-витік четвертого з затворами третього 12 і четвертого 13 польових 13 польового транзистора збільшується, а третьотранзисторів, а також із першими виводами резисго 12 польового транзистора зменшується. При тора зворотного зв'язку 21 і коригуючого конденсацьому колекторний струм восьмого 14 транзистора тора 20, стоки третього 12 і четвертого 13 польозбільшується, а сьомого 11 зменшується, це призвих транзисторів об'єднано, і з'єднано з шиною водить до збільшення базового струму шістнадцянульового потенціалу 5, витоки третього 12 і четтого 26 транзистора і зменшення базового струму вертого 13 польових транзисторів з'єднано з еміп'ятнадцятого 23 транзистора. Внаслідок цього терами сьомого 11 і восьмого 14 транзисторів відбазовий струм двадцять четвертого 32 транзистоповідно, колектори сьомого 11 і восьмого 14 ра збільшується, двадцять третього 31 транзистотранзисторів з'єднано з базами п'ятнадцятого 23 і ра зменшується, при цьому двадцять четвертий 32 шістнадцятого 26 транзисторів відповідно, а також транзистор привідкривається, а двадцять третій 30 із колекторами п'ятого 10 і шостого 15 транзистотранзистор призакривається, що призводить до рів відповідно, бази сьомого 11 і восьмого 14 транзменшення потенціалу точки об'єднання колектозисторів з'єднано з базами та колекторами третьорів двадцять третього 31 і двадцять четвертого 32 го 3 і четвертого 7 транзисторів відповідно, а транзисторів та вихідної шини 35 і його наближентакож із другими виводами першого 2 і другого 8 ня до -Uж. джерел живлення відповідно, емітери третього 3 і Якщо потенціал вхідної шини 37 зменшується, четвертого 7 транзисторів з'єднано з витоками четвертий 13 польовий транзистор призакриваєтьпершого 4 і другого 6 польових транзисторів відся, а третій 12 польовий транзистор повідно, затвори та стоки першого 4 і другого 6 привiдкривається, струм через перехід стік-витік польового транзисторів об'єднано і з'єднано з шичетвертого 13 польового транзистора зменшуєтьною нульового потенціалу 5, перші виводи першося, а третього 12 польового транзистора збільшуго 2 і другого 8 джерел струму з'єднано з базами ється. При цьому колекторний струм восьмого 14 та колекторами першого 1 і другого 9 транзисторів транзистора зменшується, а сьомого 11 збільшувідповідно, а також із базами п'ятого 10 і шостого ється, це призводить до зменшеннябазового 15 транзисторів відповідно, а також із базами та струму шістнадцятого 26 транзистора і збільшення колекторами дев'ятого 16 і десятого 19 транзистобазового струму п'ятнадцятого 23 транзистора. рів відповідно, а також із колекторами одинадцятоВнаслідок цього базовий струм двадцять четверго 17 і дванадцятого 18 транзисторів відповідно, того 32 транзистора зменшується, двадцять треемітери одинадцятого 17 і дванадцятого 18 трантього 31 транзистора збільшується, при цьому 7 63955 8 двадцять четвертий 32 транзистор призакриваєтькаскадів, які побудовано на п'ятнадцятому 23 і ся, а двадцять третій 30 транзистор шістнадцятому 26 транзисторах відповідно. привiдкривається, що призводить до збільшення На сімнадцятому 22, двадцять першому 30, потенціалу точки об'єднання колекторів двадцять двадцять третьому 27 і вісімнадцятому 27, дватретього 31 і двадцять четвертого 32 транзисторів дцять другому 33, двадцять четвертому 32 транта вихідної шини 35 і його наближення до +Uж. зисторах відповідно побудовано відбивачі Уiлсона, Перше 2 і друге 8 джерела струму, перший 4 і що забезпечують розв'язку проміжних підсилювадругий 6 польові транзистори, перший 1, другий 9, льних каскадів, які побудовано на дев'ятнадцятому третій 3, четвертий 7, п'ятий 10, шостий 15, сьомий 19, двадцять сьомому 27 і двадцятому 22, двадця11, восьмий 14 транзистори утворюють схему зать восьмому 30 транзисторах відповідно, а також в вдання режиму по постійному струму каскадів поєднанні Із дев'ятнадцятим 28 і двадцятим 29 схеми. транзисторами, забезпечують необхідний режим Третій 12 і четвертий 13 польові транзистори роботи тринадцятого 24 і чотирнадцятого 25 транутворюють двотактний вхідний підсилювальний зисторів, що призводить до підвищення точності каскад. роботи схеми. П'ятий 10, дев'ятий 16 i шостий 15, десятий 19 Резистор зворотного зв'язку 21 задає коефіцітранзистори утворюють компенсатори струму, які єнт підсилення. Коригуючий конденсатор 20 корив поєднанні з двонаправленим відбивачем струму, гує АЧХ і запобігає генерації. що побудовано на одинадцятому 17, дванадцятоШини додатного 34 і від'ємного 36 живлення, а му 18, тринадцятому 24, чотирнадцятому 25 трантакож шина нульового потенціалу 5 забезпечують зисторах відповідно, забезпечують вирівнювання потрібний рівень напруги для живлення схеми. коефіцієнтів передачі проміжних підсилювальних Комп’ютерна верстка Л.Литвиненко Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
