Формула / Реферат

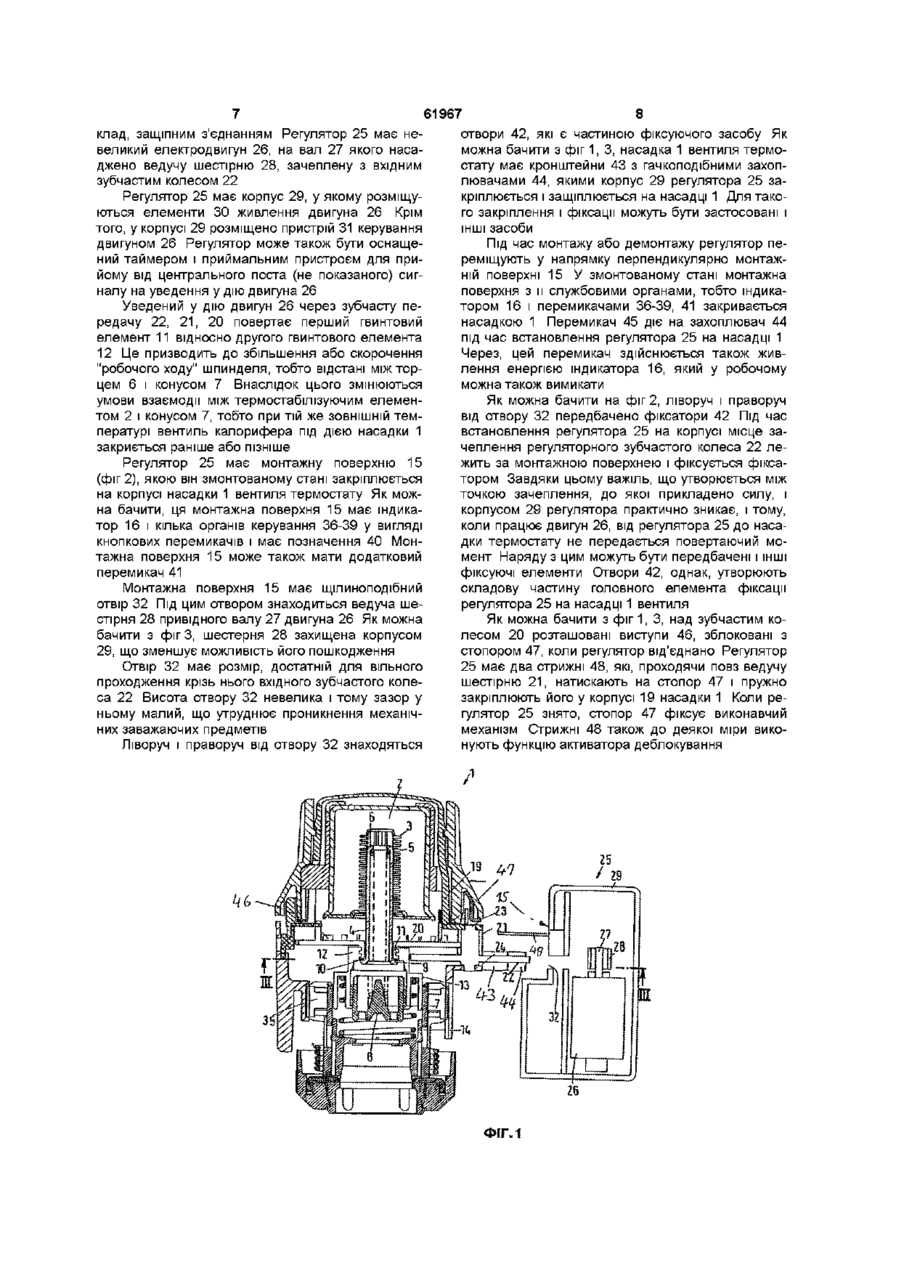

1. Регулятор для керування насадкою вентиля термостата, розміщений у корпусі, який має першу поверхню, що є монтажною поверхнею, який відрізняється тим, що у монтажній поверхні (15) утворений отвір (32), за яким у корпусі (29) встановлено вихідний елемент (28) привідного механізму (26).

2. Регулятор за п. 1, який відрізняється тим, що отвір (32) має щілиноподібну форму, а вихідним елементом є ведуча шестірня (28), встановлена за отвором (32).

3. Регулятор за п. 1 або п. 2, який відрізняється тим, що має знімний фіксуючий засіб (42), встановлений, по суті, перпендикулярно лицевій поверхні (15).

4. Регулятор за п. 3, який відрізняється тим, що вихідний елемент (28) встановлено за поверхнею і він притискається фіксуючим засобом (42).

5. Регулятор за п. 4, який відрізняється тим, що фіксатор (42) має два головних фіксуючих елементи, які лежать у одній площині з вихідним елементом (28).

6. Регулятор за будь-яким з пп. 1-5, який відрізняється тим, що має активатор розчеплення (48).

7. Регулятор за п. 6, який відрізняється тим, що активатор розчеплення (48) виконано у вигляді стрижня.

8. Регулятор за п. 6, який відрізняється тим, що активатор розчеплення виконано у вигляді магніту.

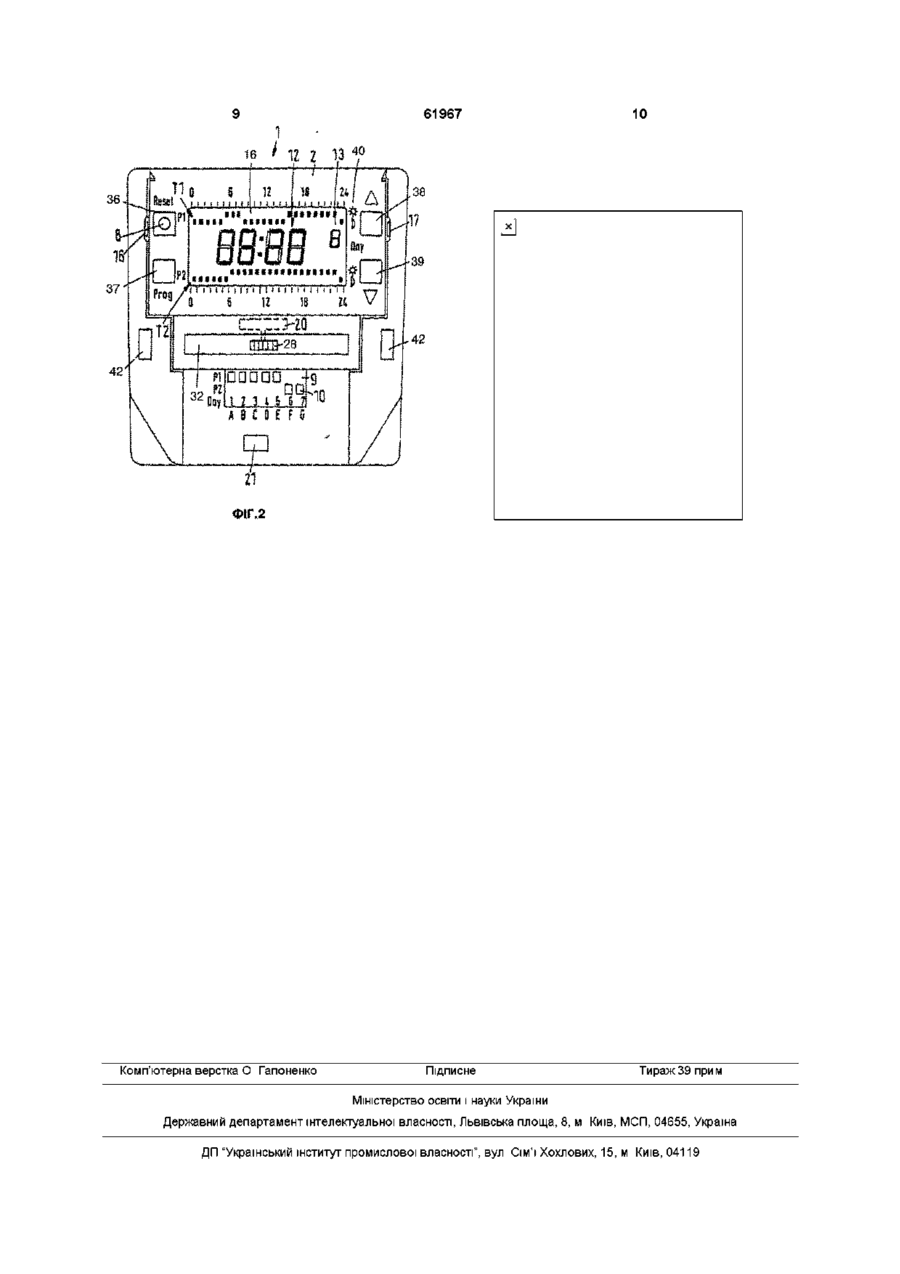

9. Регулятор за будь-яким з пп. 1-8, який відрізняється тим, що на лицевій поверхні (15) встановлено пристрій (16, 36 - 39) для введення завдання.

10. Регулятор за п. 9, який відрізняється тим, що пристрій (16, 36-39) для введення завдання оснащено пристроєм індикації, що одержує енергоживлення через вимикач, який вимикають у встановленому стані.

Текст

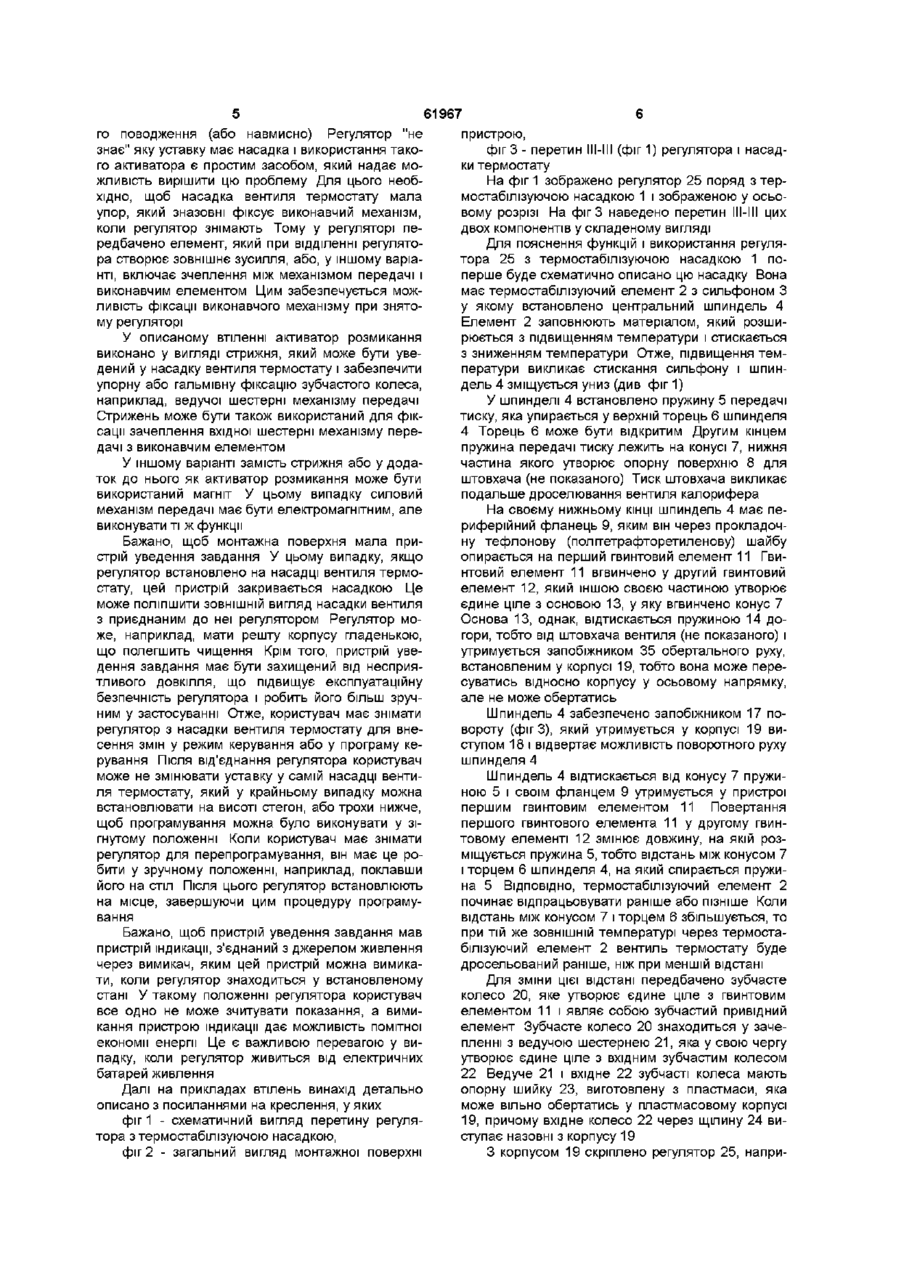

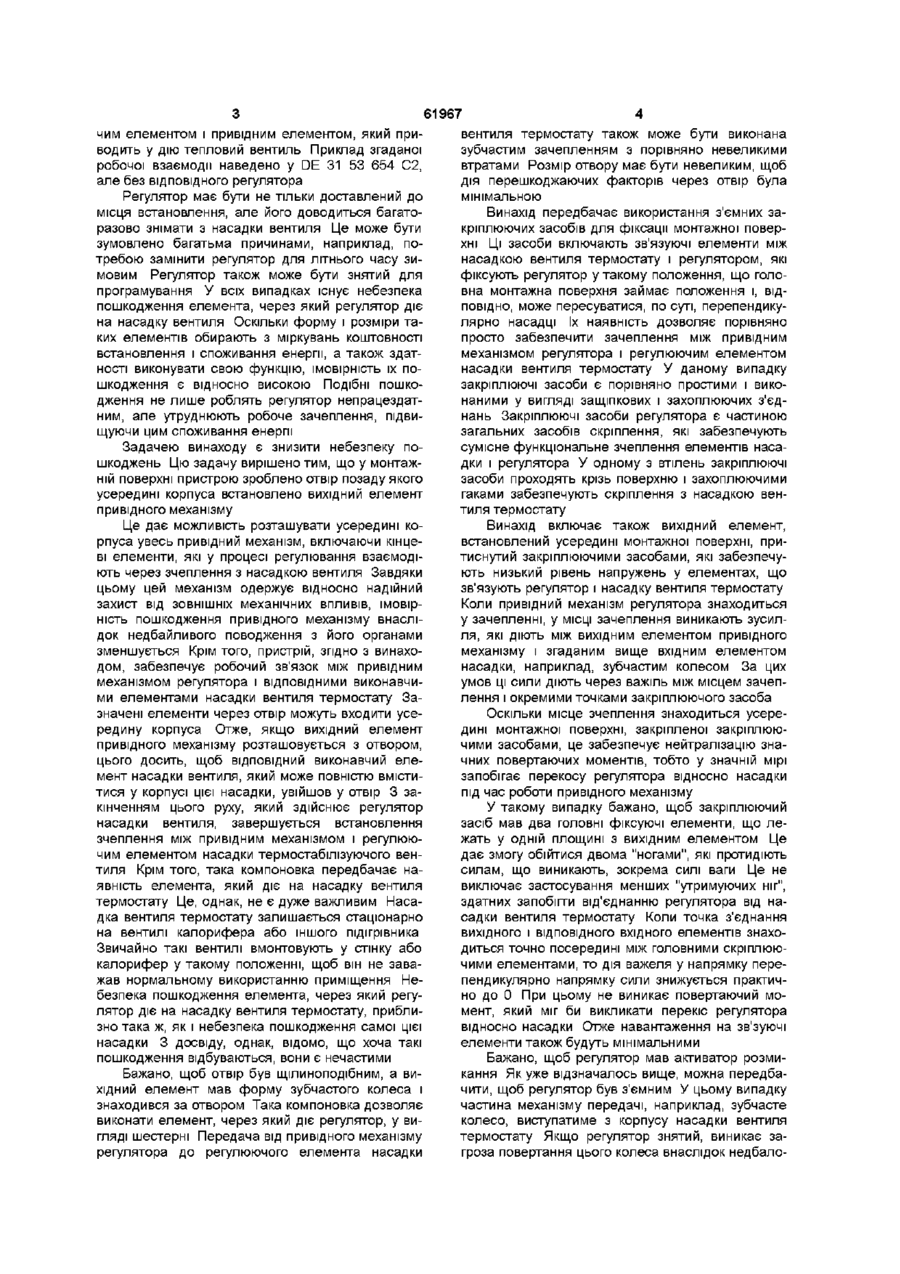

1 Регулятор для керування насадкою вентиля термостата, розміщений у корпусі, який має першу поверхню, що є монтажною поверхнею, який відрізняється тим, що у монтажній поверхні (15) утворений отвір (32), за яким у корпусі (29) встановлено вихідний елемент (28) привідного механізму (26) 2 Регулятор за п 1, який відрізняється тим, що отвір (32) має щілиноподібну форму, а вихідним елементом є ведуча шестірня (28), встановлена за отвором (32) 3 Регулятор за п 1 або п 2, який відрізняється тим, що має знімний фіксуючий засіб (42), встановлений, по суті, перпендикулярно лицевій поверхні (15) 4 Регулятор за п 3, який відрізняється тим, що вихідний елемент (28) встановлено за поверхнею і він притискається фіксуючим засобом (42) 5 Регулятор за п 4, який відрізняється тим, що фіксатор (42) має два головних фіксуючих елементи, які лежать у одній площині з вихідним елементом (28) 6 Регулятор за будь-яким з пп 1-5, який відрізняється тим, що має активатор розчеплення (48) 7 Регулятор за п 6, який відрізняється тим, що активатор розчеплення (48) виконано у вигляді стрижня 8 Регулятор за п 6, який відрізняється тим, що активатор розчеплення виконано у вигляді магніту 9 Регулятор за будь-яким з пп 1-8, який відрізняється тим, що на лицевій поверхні (15) встановлено пристрій (16, 36 - 39) для введення завдання 10 Регулятор за п 9, який відрізняється тим, що пристрій (16, 36-39) для введення завдання оснащено пристроєм індикації, що одержує енергоживлення через вимикач, який вимикають у встановленому стані О 1 (О О> (О Винахід стосується регулятора для насадки вентиля термостату з корпусом, що має першу поверхню, яка являє собою монтажну поверхню пристрою Подібний регулятор описано у DE 35 45 232 А1 Його встановлено на передній СТІНЦІ насадки термостабілізуючого вентиля і закріплено СПІВВІСНО з насадкою За допомогою поворотної ручки (або іншого засобу) задають номінальне значення З монтажної поверхні пристрою висувається штовхач, який тисне на термостабілізуючий елемент насадки згідно з уставкою тиску і, з другого боку, згідно з зміною температури Термостабілізуючі вентилі ВІДОМІ вже протягом десятиріччя і широко використовуються для керування об'ємними або плоскими підігрівниками, наприклад, для підлог Поворотною ручкою (або іншим засобом) задають бажане значення, після чого насадка термостабілізуючого вентиля встановлює вентиль тепла у таке положення, що температура приміщення стає близькою до бажаної Можливі режими роботи не обмежуються дотриманням заданого значення Якщо бажано знизити температуру, наприклад, на ніч, на 1-5°С, встановлювальну поворотну ручку вручну повертають на ВІДПОВІДНИЙ кут Використання регулятора дозволяє усунути цю операцію Цей пристрій може у різні способи змінювати завдання для насадки термостабілізуючого вентиля, наприклад, як уже відзначалось, зміною тиску на термостабілізуючий елемент, або зміною робочого зчеплення між термостабілізую 61967 вентиля термостату також може бути виконана чим елементом і привідним елементом, який призубчастим зачепленням з порівняно невеликими водить у дію тепловий вентиль Приклад згаданої втратами Розмір отвору має бути невеликим, щоб робочої взаємодії наведено у DE 31 53 654 С2, дія перешкоджаючих факторів через отвір була але без ВІДПОВІДНОГО регулятора мінімальною Регулятор має бути не тільки доставлений до місця встановлення, але його доводиться багатоВинахід передбачає використання з'ємних заразово знімати з насадки вентиля Це може бути кріплюючих засобів для фіксації монтажної поверзумовлено багатьма причинами, наприклад, похні Ці засоби включають зв'язуючі елементи між требою замінити регулятор для літнього часу зинасадкою вентиля термостату і регулятором, які мовим Регулятор також може бути знятий для фіксують регулятор у такому положення, що голопрограмування У всіх випадках існує небезпека вна монтажна поверхня займає положення і, ВІДпошкодження елемента, через який регулятор діє ПОВІДНО, може пересуватися, по суті, перепендикуна насадку вентиля Оскільки форму і розміри талярно насадці їх наявність дозволяє порівняно ких елементів обирають з міркувань коштовності просто забезпечити зачеплення між привідним встановлення і споживання енергії, а також здатмеханізмом регулятора і регулюючим елементом ності виконувати свою функцію, імовірність їх понасадки вентиля термостату У даному випадку шкодження є відносно високою Подібні пошкозакріплюючі засоби є порівняно простими і викодження не лише роблять регулятор непрацездатнаними у вигляді защіпкових і захоплюючих з'єдним, але утруднюють робоче зачеплення, підвинань Закріплюючі засоби регулятора є частиною щуючи цим споживання енергії загальних засобів скріплення, які забезпечують сумісне функціональне зчеплення елементів насаЗадачею винаходу є знизити небезпеку подки і регулятора У одному з втілень закріплюючі шкоджень Цю задачу вирішено тим, що у монтажзасоби проходять крізь поверхню і захоплюючими ній поверхні пристрою зроблено отвір позаду якого гаками забезпечують скріплення з насадкою венусередині корпуса встановлено вихідний елемент тиля термостату привідного механізму Це дає можливість розташувати усередині корпуса увесь привідний механізм, включаючи кінцеві елементи, які у процесі регулювання взаємодіють через зчеплення з насадкою вентиля Завдяки цьому цей механізм одержує відносно надійний захист від ЗОВНІШНІХ механічних впливів, імовірність пошкодження привідного механізму внаслідок недбайливого поводження з його органами зменшується Крім того, пристрій, згідно з винаходом, забезпечує робочий зв'язок між привідним механізмом регулятора і ВІДПОВІДНИМИ виконавчими елементами насадки вентиля термостату Зазначені елементи через отвір можуть входити усередину корпуса Отже, якщо вихідний елемент привідного механізму розташовується з отвором, цього досить, щоб ВІДПОВІДНИЙ виконавчий елемент насадки вентиля, який може повністю вміститися у корпусі цієї насадки, увійшов у отвір 3 закінченням цього руху, який здійснює регулятор насадки вентиля, завершується встановлення зчеплення між привідним механізмом і регулюючим елементом насадки термостабілізуючого вентиля Крім того, така компоновка передбачає наявність елемента, який діє на насадку вентиля термостату Це, однак, не є дуже важливим Насадка вентиля термостату залишається стаціонарно на вентилі калорифера або іншого підігрівника Звичайно такі вентилі вмонтовують у стінку або калорифер у такому положенні, щоб він не заважав нормальному використанню приміщення Небезпека пошкодження елемента, через який регулятор діє на насадку вентиля термостату, приблизно така ж, як і небезпека пошкодження самої цієї насадки 3 досвіду, однак, відомо, що хоча такі пошкодження відбуваються, вони є нечастими Бажано, щоб отвір був щілиноподібним, а вихідний елемент мав форму зубчастого колеса і знаходився за отвором Така компоновка дозволяє виконати елемент, через який діє регулятор, у вигляді шестерні Передача від привідного механізму регулятора до регулюючого елемента насадки Винахід включає також вихідний елемент, встановлений усередині монтажної поверхні, притиснутий закріплюючими засобами, які забезпечують низький рівень напружень у елементах, що зв'язують регулятор і насадку вентиля термостату Коли привідний механізм регулятора знаходиться у зачепленні, у МІСЦІ зачеплення виникають зусилля, які діють між вихідним елементом привідного механізму і згаданим вище вхідним елементом насадки, наприклад, зубчастим колесом За цих умов ці сили діють через важіль між місцем зачеплення і окремими точками закріплюючого засоба Оскільки місце зчеплення знаходиться усередині монтажної поверхні, закріпленої закріплюючими засобами, це забезпечує нейтралізацію значних повертаючих моментів, тобто у значній мірі запобігає перекосу регулятора відносно насадки під час роботи привідного механізму У такому випадку бажано, щоб закріплюючий засіб мав два головні фіксуючі елементи, що лежать у одній площині з вихідним елементом Це дає змогу обійтися двома "ногами", які протидіють силам, що виникають, зокрема силі ваги Це не виключає застосування менших "утримуючих ніг", здатних запобігти від'єднанню регулятора від насадки вентиля термостату Коли точка з'єднання вихідного і ВІДПОВІДНОГО вхідного елементів знаходиться точно посередині між головними скріплюючими елементами, то дія важеля у напрямку перепендикулярно напрямку сили знижується практично до 0 При цьому не виникає повертаючий момент, який міг би викликати перекіс регулятора відносно насадки Отже навантаження на зв'зуючі елементи також будуть мінімальними Бажано, щоб регулятор мав активатор розмикання Як уже відзначалось вище, можна передбачити, щоб регулятор був з'ємним У цьому випадку частина механізму передачі, наприклад, зубчасте колесо, виступатиме з корпусу насадки вентиля термостату Якщо регулятор знятий, виникає загроза повертання цього колеса внаслідок недбало 61967 пристрою, фіг 3 - перетин Ill-Ill (фіг 1) регулятора і насадки термостату На фіг 1 зображено регулятор 25 поряд з термостабілізуючою насадкою 1 і зображеною у осьовому розрізі На фіг 3 наведено перетин Ill-Ill цих двох компонентів у складеному вигляді Для пояснення функцій і використання регулятора 25 з термостабілізуючою насадкою 1 поперше буде схематично описано цю насадку Вона має термостабілізуючий елемент 2 з сильфоном З у якому встановлено центральний шпиндель 4 Елемент 2 заповнюють матеріалом, який розширюється з підвищенням температури і стискається 3 зниженням температури Отже, підвищення температури викликає стискання сильфону і шпиндель 4 зміщується униз (див фіг 1) У шпинделі 4 встановлено пружину 5 передачі тиску, яка упирається у верхній торець 6 шпинделя 4 Торець 6 може бути відкритим Другим кінцем пружина передачі тиску лежить на конусі 7, нижня частина якого утворює опорну поверхню 8 для штовхача (не показаного) Тиск штовхача викликає подальше дроселювання вентиля калорифера На своєму нижньому КІНЦІ шпиндель 4 має периферійний фланець 9, яким він через прокладочну тефлонову (політетрафторетиленову) шайбу опирається на перший гвинтовий елемент 11 Гвинтовий елемент 11 вгвинчено у другий гвинтовий елемент 12, який іншою своєю частиною утворює єдине ціле з основою 13, у яку вгвинчено конус 7 Основа 13, однак, відтискається пружиною 14 догори, тобто від штовхача вентиля (не показаного) і утримується запобіжником 35 обертального руху, встановленим у корпусі 19, тобто вона може пересуватись відносно корпусу у осьовому напрямку, але не може обертатись Шпиндель 4 забезпечено запобіжником 17 повороту (фігЗ), який утримується у корпусі 19 виступом 18 і відвертає можливість поворотного руху шпинделя 4 Шпиндель 4 відтискається від конусу 7 пружиною 5 і своїм фланцем 9 утримується у пристрої першим гвинтовим елементом 11 Повертання першого гвинтового елемента 11 у другому гвинтовому елементі 12 змінює довжину, на якій розміщується пружина 5, тобто відстань між конусом 7 і торцем 6 шпинделя 4, на який спирається пружина 5 ВІДПОВІДНО, термостабілізуючий елемент 2 починає відпрацьовувати раніше або пізніше Коли відстань між конусом 7 і торцем 6 збільшується, то при тій же ЗОВНІШНІЙ температурі через термостаБажано, щоб пристрій уведення завдання мав білізуючий елемент 2 вентиль термостату буде пристрій індикації, з'єднаний з джерелом живлення дросельований раніше, ніж при меншій відстані через вимикач, яким цей пристрій можна вимикати, коли регулятор знаходиться у встановленому Для зміни цієї відстані передбачено зубчасте стані У такому положенні регулятора користувач колесо 20, яке утворює єдине ціле з гвинтовим все одно не може зчитувати показання, а вимиелементом 11 і являє собою зубчастий привідний кання пристрою індикації дає можливість помітної елемент Зубчасте колесо 20 знаходиться у зачеекономії енергії Це є важливою перевагою у випленні з ведучою шестернею 21, яка у свою чергу падку, коли регулятор живиться від електричних утворює єдине ціле з вхідним зубчастим колесом батарей живлення 22 Ведуче 21 і вхідне 22 зубчасті колеса мають опорну шийку 23, виготовлену з пластмаси, яка Далі на прикладах втілень винахід детально може вільно обертатись у пластмасовому корпусі описано з посиланнями на креслення, у яких 19, причому вхідне колесо 22 через щілину 24 вифіг 1 - схематичний вигляд перетину регуляступає назовні з корпусу 19 тора зтермостабілізуючою насадкою, фіг 2 - загальний вигляд монтажної поверхні З корпусом 19 скріплено регулятор 25, наприго поводження (або навмисно) Регулятор "не знає" яку уставку має насадка і використання такого активатора є простим засобом, який надає можливість вирішити цю проблему Для цього необхідно, щоб насадка вентиля термостату мала упор, який зназовні фіксує виконавчий механізм, коли регулятор знімають Тому у регуляторі передбачено елемент, який при відділенні регулятора створює зовнішнє зусилля, або, у іншому варіанті, включає зчеплення між механізмом передачі і виконавчим елементом Цим забезпечується можливість фіксації виконавчого механізму при знятому регуляторі У описаному втіленні активатор розмикання виконано у вигляді стрижня, який може бути уведений у насадку вентиля термостату і забезпечити упорну або гальмівну фіксацію зубчастого колеса, наприклад, ведучої шестерні механізму передачі Стрижень може бути також використаний для фіксації зачеплення вхідної шестерні механізму передачі з виконавчим елементом У іншому варіанті замість стрижня або у додаток до нього як активатор розмикання може бути використаний магніт У цьому випадку силовий механізм передачі має бути електромагнітним,але виконувати ті ж функції Бажано, щоб монтажна поверхня мала пристрій уведення завдання У цьому випадку, якщо регулятор встановлено на насадці вентиля термостату, цей пристрій закривається насадкою Це може поліпшити ЗОВНІШНІЙ вигляд насадки вентиля з приєднаним до неї регулятором Регулятор може, наприклад, мати решту корпусу гладенькою, що полегшить чищення Крім того, пристрій уведення завдання має бути захищений від несприятливого довкілля, що підвищує експлуатаційну безпечність регулятора і робить його більш зручним у застосуванні Отже, користувач має знімати регулятор з насадки вентиля термостату для внесення змін у режим керування або у програму керування Після від'єднання регулятора користувач може не змінювати уставку у самій насадці вентиля термостату, який у крайньому випадку можна встановлювати на висоті стегон, або трохи нижче, щоб програмування можна було виконувати у зігнутому положенні Коли користувач має знімати регулятор для перепрограмування, він має це робити у зручному положенні, наприклад, поклавши його на стіл Після ЦЬОГО регулятор встановлюють на місце, завершуючи цим процедуру програмування 61967 8 клад, защіпним з'єднанням Регулятор 25 має неотвори 42, які є частиною фіксуючого засобу Як великий електродвигун 26, на вал 27 якого насаможна бачити з фіг 1, 3, насадка 1 вентиля термоджено ведучу шестірню 28, зачеплену з вхідним стату має кронштейни 43 з гачкоподібними захопзубчастим колесом 22 лювачами 44, якими корпус 29 регулятора 25 закріплюється і защіплюється на насадці 1 Для такоРегулятор 25 має корпус 29, у якому розміщуго закріплення і фіксації можуть бути застосовані і ються елементи ЗО живлення двигуна 26 Крім ІНШІ засоби того, у корпусі 29 розміщено пристрій 31 керування двигуном 26 Регулятор може також бути оснащеПід час монтажу або демонтажу регулятор пений таймером і приймальним пристроєм для приреміщують у напрямку перпендикулярно монтажйому від центрального поста (не показаного) сигній поверхні 15 У змонтованому стані монтажна налу на уведення у дію двигуна 26 поверхня з и службовими органами, тобто індикатором 16 і перемикачами 36-39, 41 закривається Уведений у дію двигун 26 через зубчасту пенасадкою 1 Перемикач 45 діє на захоплювач 44 редачу 22, 21, 20 повертає перший гвинтовий під час встановлення регулятора 25 на насадці 1 елемент 11 відносно другого гвинтового елемента Через, цей перемикач здійснюється також жив12 Це призводить до збільшення або скорочення лення енергією індикатора 16, який у робочому "робочого ходу" шпинделя, тобто відстані між торможна також вимикати цем 6 і конусом 7 Внаслідок цього змінюються умови взаємодії між термостабілізуючим елеменЯк можна бачити на фіг 2, ліворуч і праворуч том 2 і конусом 7, тобто при тій же ЗОВНІШНІЙ темвід отвору 32 передбачено фіксатори 42 Під час пературі вентиль калорифера під дією насадки 1 встановлення регулятора 25 на корпусі місце зазакриється раніше або пізніше чеплення регуляторного зубчастого колеса 22 лежить за монтажною поверхнею і фіксується фіксаРегулятор 25 має монтажну поверхню 15 тором Завдяки цьому важіль, що утворюється між (фіг 2), якою він змонтованому стані закріплюється точкою зачеплення, до якої прикладено силу, і на корпусі насадки 1 вентиля термостату Як можкорпусом 29 регулятора практично зникає, і тому, на бачити, ця монтажна поверхня 15 має індикаколи працює двигун 26, від регулятора 25 до насатор 16 і кілька органів керування 36-39 у вигляді дки термостату не передається повертаючий мокнопкових перемикачів і має позначення 40 Монмент Наряду з цим можуть бути передбачені і ІНШІ тажна поверхня 15 може також мати додатковий фіксуючі елементи Отвори 42, однак, утворюють перемикач 41 складову частину головного елемента фіксації Монтажна поверхня 15 має щілиноподібний регулятора 25 на насадці 1 вентиля отвір 32 Під ЦИМ отвором знаходиться ведуча шестірня 28 привідного валу 27 двигуна 26 Як можна Як можна бачити з фіг 1, 3, над зубчастим кобачити з фіг 3, шестерня 28 захищена корпусом лесом 20 розташовані виступи 46, зблоковані з 29, що зменшує можливість його пошкодження стопором 47, коли регулятор від'єднано Регулятор 25 має два стрижні 48, які, проходячи повз ведучу Отвір 32 має розмір, достатній для вільного шестірню 21, натискають на стопор 47 і пружно проходження крізь нього вхідного зубчастого колезакріплюють його у корпусі 19 насадки 1 Коли реса 22 Висота отвору 32 невелика і тому зазор у гулятор 25 знято, стопор 47 фіксує виконавчий ньому малий, що утруднює проникнення механічмеханізм Стрижні 48 також до деякої міри виконих заважаючих предметів нують функцію активатора деблокування Ліворуч і праворуч від отвору 32 знаходяться ФІГ.1 61967 10 P їв / и г із 4,° £ 36. "0 5 •М • о 37 !•••• llfllll а- It(lf)MllIftliltttlMI» Н И Ш И ! 9 5 ГГТ м і і і < і і і і і і tf IB U 42' Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

Controller for the thermostat valve nozzle controlling

Автори англійською

Rasmussen Bent Karsten

Назва патенту російською

Регулятор для управления насадкой вентиля термостата

Автори російською

Расмуссен Бент Карстен

МПК / Мітки

МПК: F16K 31/64

Мітки: вентиля, насадкою, керування, регулятор, термостата

Код посилання
