Ведена зірочка нижньої опори демонстраційної установки

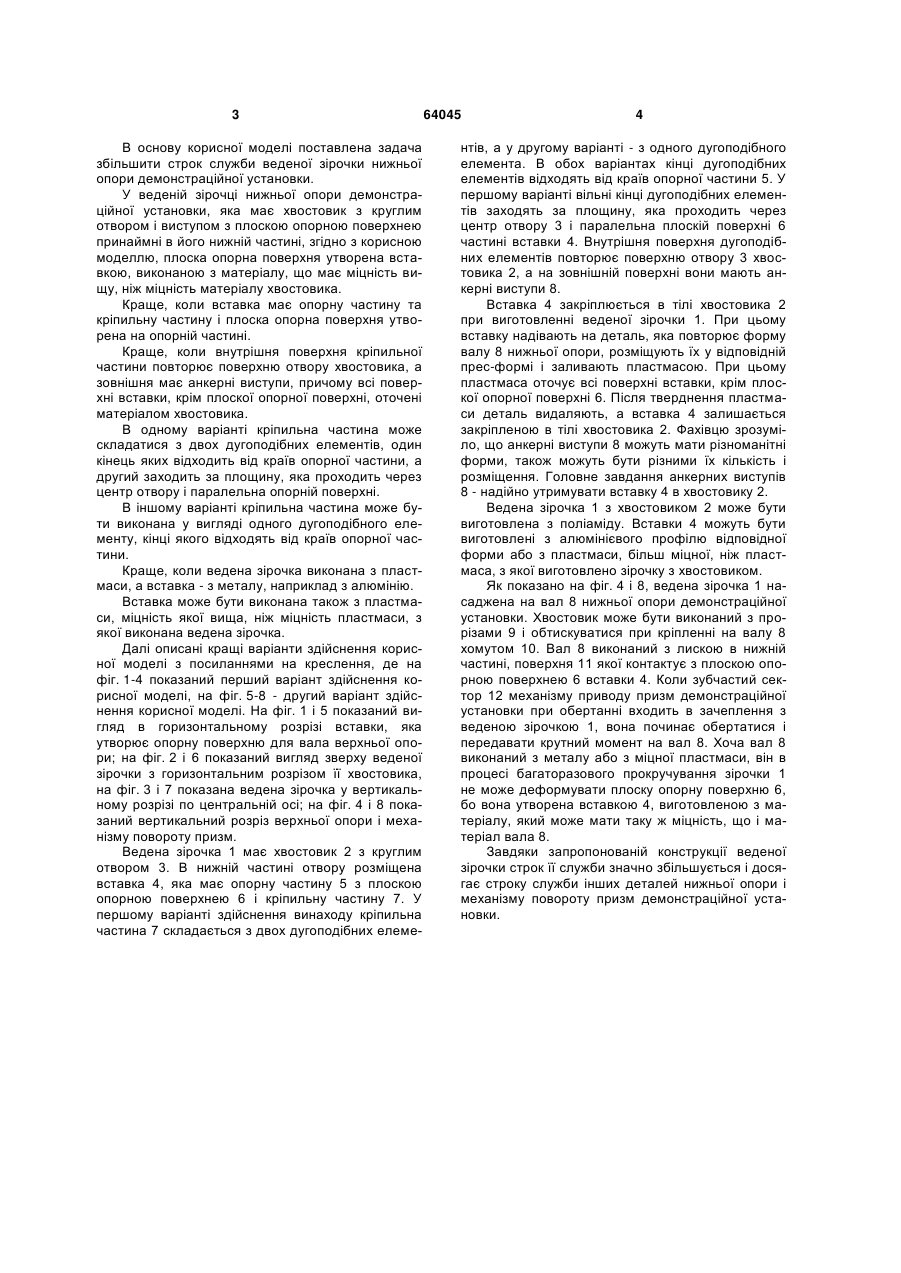

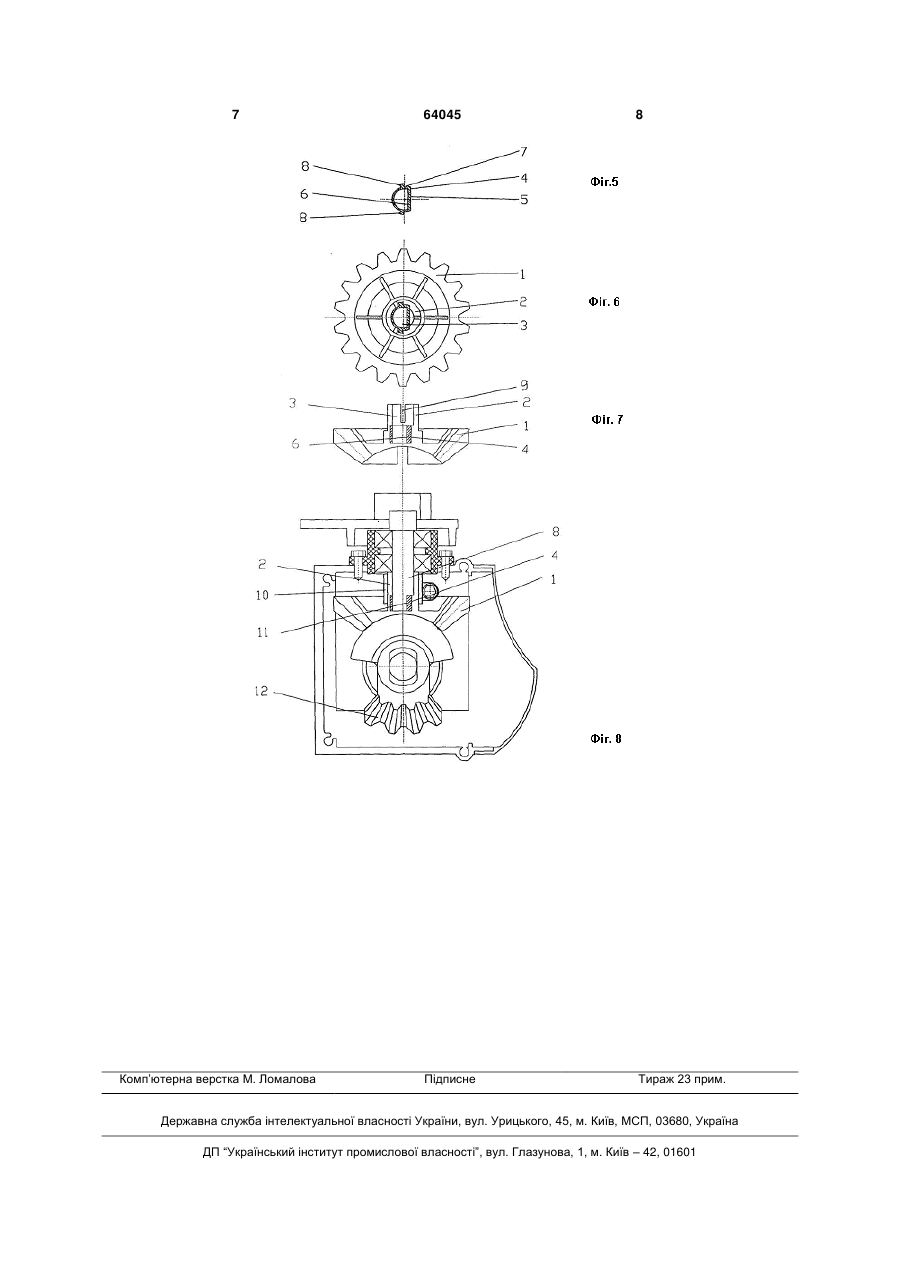

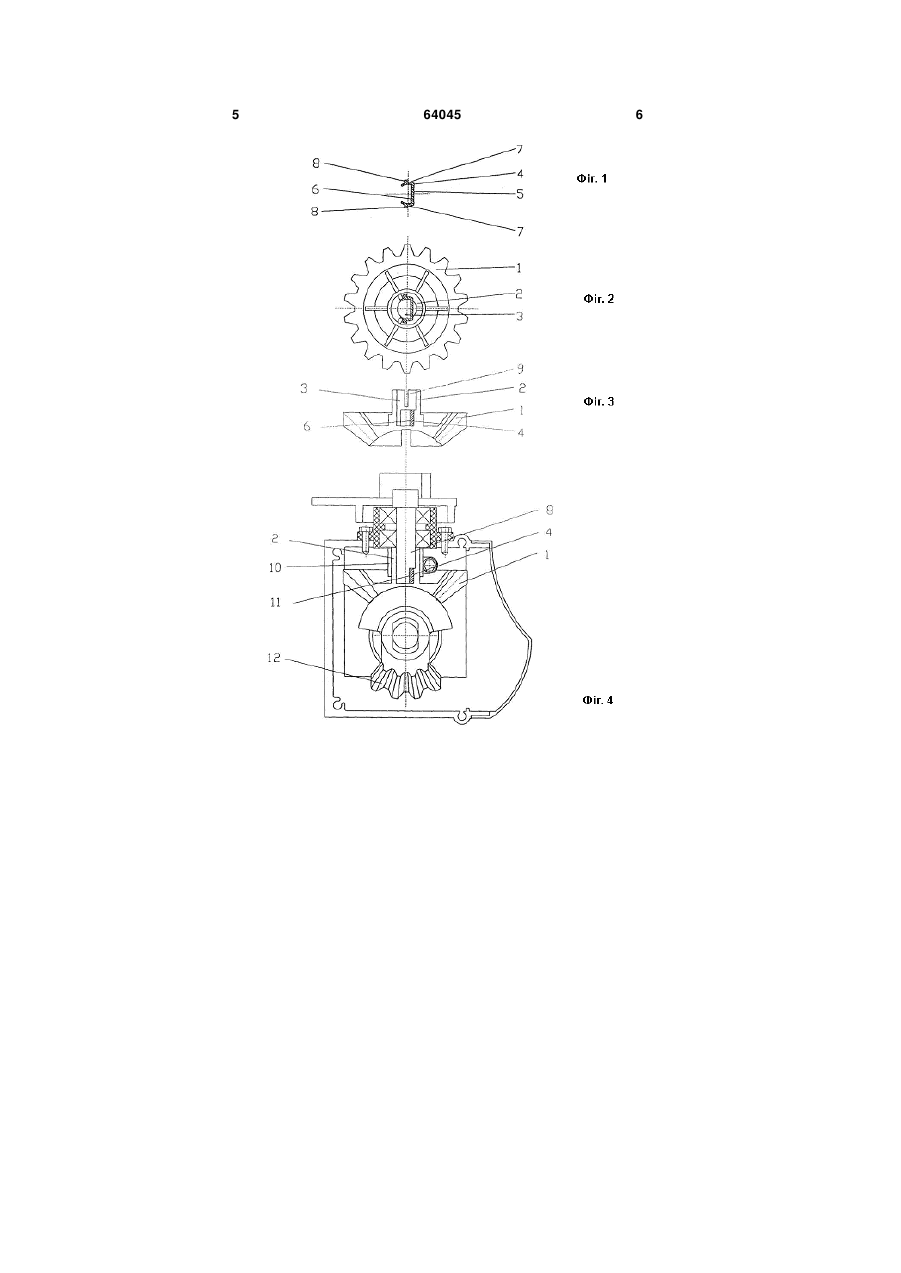

1. Ведена зірочка нижньої опори демонстраційної установки, яка має хвостовик з круглим отвором і виступом з плоскою опорною поверхнею принаймні в його нижній частині, яка відрізняється тим, що плоска опорна поверхня утворена вставкою, виконаною з матеріалу, що має міцність вищу, ніж міцність матеріалу хвостовика. 2. Ведена зірочка за п. 1, яка відрізняється тим, що вставка має опорну частину і кріпильну частину, причому плоска опорна поверхня утворена на опорній частині. 3. Ведена зірочка за п. 2, яка відрізняється тим, що внутрішня поверхня кріпильної частини повторює поверхню отвору хвостовика, а зовнішня має анкерні виступи, причому всі поверхні вставки, U 1 3 В основу корисної моделі поставлена задача збільшити строк служби веденої зірочки нижньої опори демонстраційної установки. У веденій зірочці нижньої опори демонстраційної установки, яка має хвостовик з круглим отвором і виступом з плоскою опорною поверхнею принаймні в його нижній частині, згідно з корисною моделлю, плоска опорна поверхня утворена вставкою, виконаною з матеріалу, що має міцність вищу, ніж міцність матеріалу хвостовика. Краще, коли вставка має опорну частину та кріпильну частину і плоска опорна поверхня утворена на опорній частині. Краще, коли внутрішня поверхня кріпильної частини повторює поверхню отвору хвостовика, а зовнішня має анкерні виступи, причому всі поверхні вставки, крім плоскої опорної поверхні, оточені матеріалом хвостовика. В одному варіанті кріпильна частина може складатися з двох дугоподібних елементів, один кінець яких відходить від країв опорної частини, а другий заходить за площину, яка проходить через центр отвору і паралельна опорній поверхні. В іншому варіанті кріпильна частина може бути виконана у вигляді одного дугоподібного елементу, кінці якого відходять від країв опорної частини. Краще, коли ведена зірочка виконана з пластмаси, а вставка - з металу, наприклад з алюмінію. Вставка може бути виконана також з пластмаси, міцність якої вища, ніж міцність пластмаси, з якої виконана ведена зірочка. Далі описані кращі варіанти здійснення корисної моделі з посиланнями на креслення, де на фіг. 1-4 показаний перший варіант здійснення корисної моделі, на фіг. 5-8 - другий варіант здійснення корисної моделі. На фіг. 1 і 5 показаний вигляд в горизонтальному розрізі вставки, яка утворює опорну поверхню для вала верхньої опори; на фіг. 2 і 6 показаний вигляд зверху веденої зірочки з горизонтальним розрізом її хвостовика, на фіг. 3 і 7 показана ведена зірочка у вертикальному розрізі по центральній осі; на фіг. 4 і 8 показаний вертикальний розріз верхньої опори і механізму повороту призм. Ведена зірочка 1 має хвостовик 2 з круглим отвором 3. В нижній частині отвору розміщена вставка 4, яка має опорну частину 5 з плоскою опорною поверхнею 6 і кріпильну частину 7. У першому варіанті здійснення винаходу кріпильна частина 7 складається з двох дугоподібних елеме 64045 4 нтів, а у другому варіанті - з одного дугоподібного елемента. В обох варіантах кінці дугоподібних елементів відходять від країв опорної частини 5. У першому варіанті вільні кінці дугоподібних елементів заходять за площину, яка проходить через центр отвору 3 і паралельна плоскій поверхні 6 частині вставки 4. Внутрішня поверхня дугоподібних елементів повторює поверхню отвору 3 хвостовика 2, а на зовнішній поверхні вони мають анкерні виступи 8. Вставка 4 закріплюється в тілі хвостовика 2 при виготовленні веденої зірочки 1. При цьому вставку надівають на деталь, яка повторює форму валу 8 нижньої опори, розміщують їх у відповідній прес-формі і заливають пластмасою. При цьому пластмаса оточує всі поверхні вставки, крім плоскої опорної поверхні 6. Після тверднення пластмаси деталь видаляють, а вставка 4 залишається закріпленою в тілі хвостовика 2. Фахівцю зрозуміло, що анкерні виступи 8 можуть мати різноманітні форми, також можуть бути різними їх кількість і розміщення. Головне завдання анкерних виступів 8 - надійно утримувати вставку 4 в хвостовику 2. Ведена зірочка 1 з хвостовиком 2 може бути виготовлена з поліаміду. Вставки 4 можуть бути виготовлені з алюмінієвого профілю відповідної форми або з пластмаси, більш міцної, ніж пластмаса, з якої виготовлено зірочку з хвостовиком. Як показано на фіг. 4 і 8, ведена зірочка 1 насаджена на вал 8 нижньої опори демонстраційної установки. Хвостовик може бути виконаний з прорізами 9 і обтискуватися при кріпленні на валу 8 хомутом 10. Вал 8 виконаний з лискою в нижній частині, поверхня 11 якої контактує з плоскою опорною поверхнею 6 вставки 4. Коли зубчастий сектор 12 механізму приводу призм демонстраційної установки при обертанні входить в зачеплення з веденою зірочкою 1, вона починає обертатися і передавати крутний момент на вал 8. Хоча вал 8 виконаний з металу або з міцної пластмаси, він в процесі багаторазового прокручування зірочки 1 не може деформувати плоску опорну поверхню 6, бо вона утворена вставкою 4, виготовленою з матеріалу, який може мати таку ж міцність, що і матеріал вала 8. Завдяки запропонованій конструкції веденої зірочки строк її служби значно збільшується і досягає строку служби інших деталей нижньої опори і механізму повороту призм демонстраційної установки. 5 64045 6 7 Комп’ютерна верстка М. Ломалова 64045 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
