Жатка для збирання соняшника

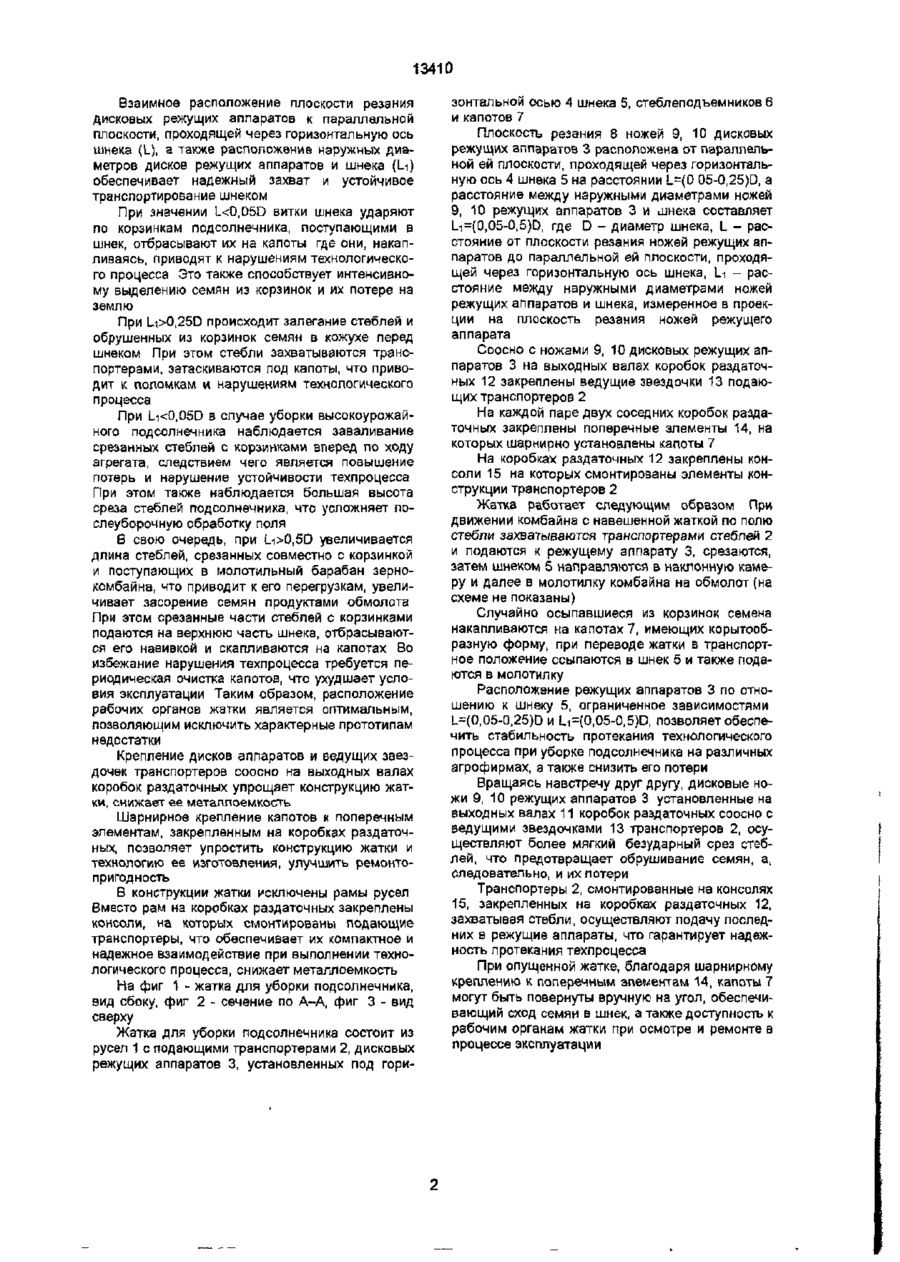

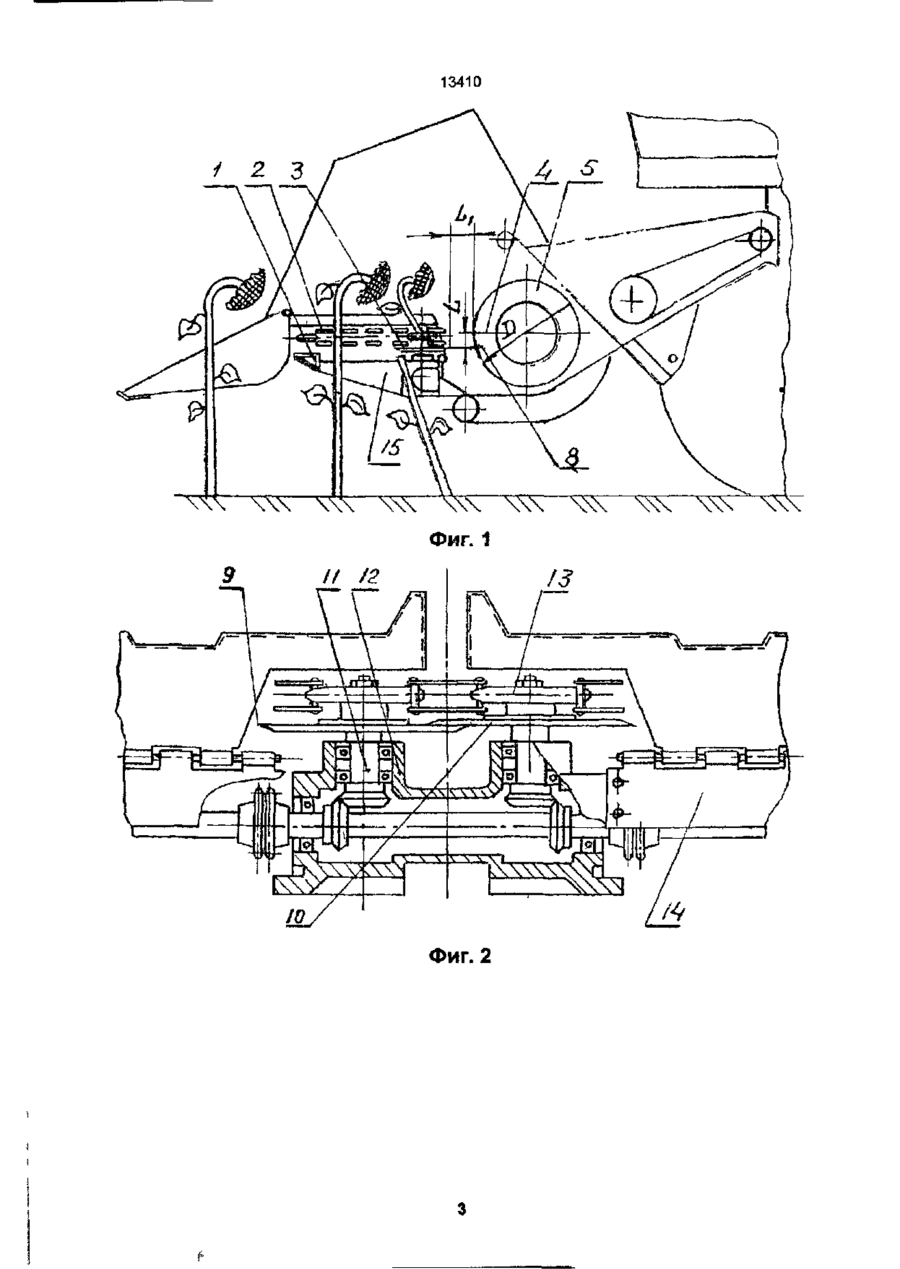

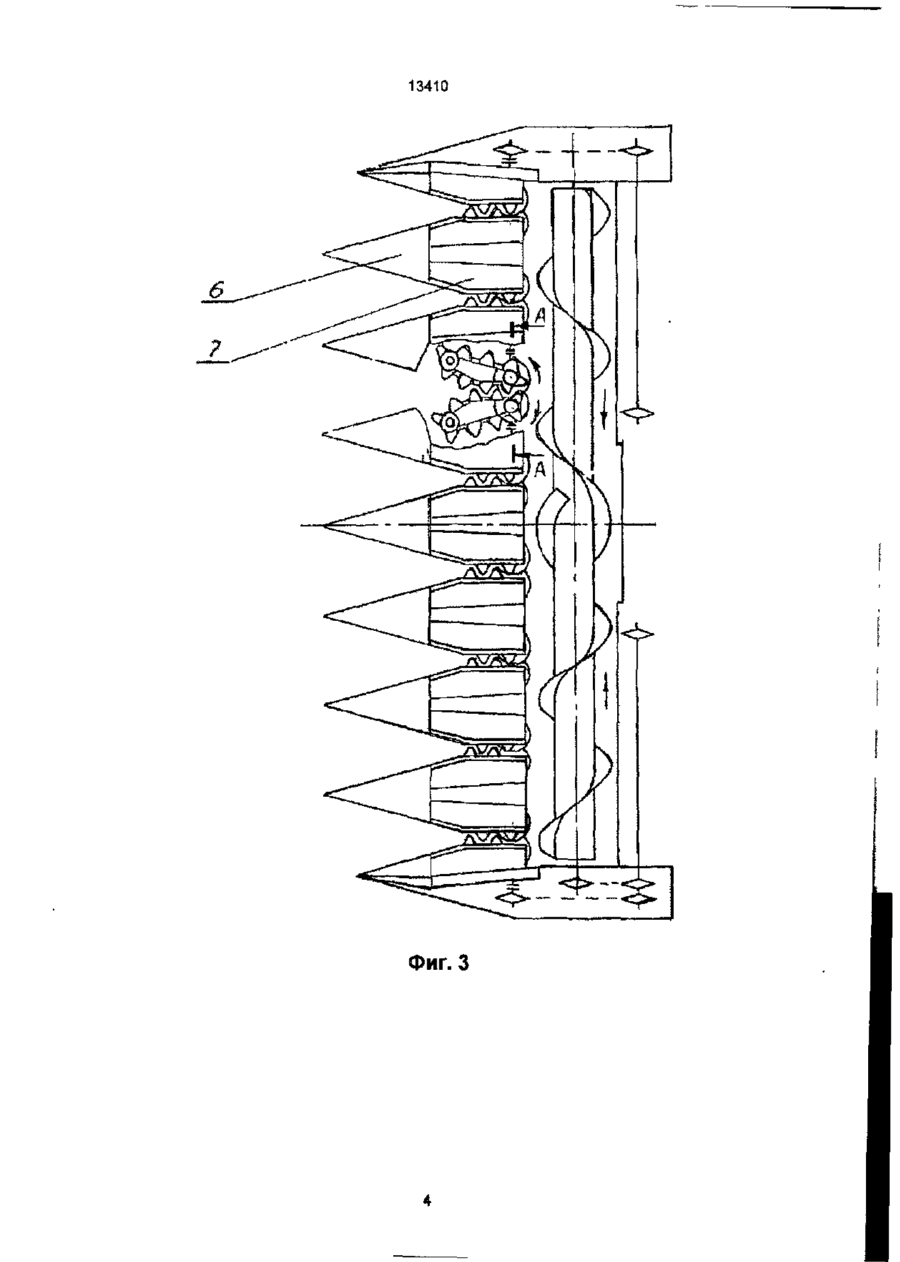

1 Жатка для уборки подсолнечника, содержащая русла с подающими транспортерами, дисковые режущие аппараты, установленные под горизонтальной осью шнека, стеблеподъемники и капоты, отличающаяся тем, что плоскость резания ножей дисковых режущих аппаратов расположена от параллельной ей плоскости, проходящей через горизонтальную ось шнека, на расстоянии Изобретение относится к сельскохозяйственному машиностроению, в частности, к жаткам для уборки подсолнечника и других культур Известна жатка для уборки подсолнечника [1] взятая за прототип, содержащая русла с подающими транспортерами, дисковые режущие аппараты, установленные под горизонтальной осью шнека, стеблеподъемники и капоты Русла со стеблеподъемниками и капотами образуют каналы для прохождения стеблей Недостатками конструкции этой жатки являются большая металлоемкость, обусловленная сложностью конструкции, ограничение производительности из-за специфики протекания технологического процесса наклона стеблей в сторону при движении стеблей в руслах В основу изобретения поставлена задача создания конструкции жатки для уборки подсолнечника, в которой за счет оптимального взаимного расположения режущего аппарата по отношению к шнеку достигнуто снижение потерь при уборке, упрощение конструкции и повышение производительности L=(0,05-0,25)D а расстояние между наружными диаметрами дисков режущих аппаратов и шнека составляет Li=(0 05-0,5)6, где D - диаметр шнека, L - расстояние от плоскости резания ножей режущих аппаратов до параллельной ей плоскости, проходящей через горизонтальную ось шнека, U расстояние между наружными диаметрами дисков режущих аппаратов и шнека 2 Жатка для уборки подсолнечника по п 1, отличающаяся тем, что режущие аппараты выполнены в виде двух попарно расположенных взаимодействующих друг с другом дисков и закреплены на выходных валах коробок раздаточных соосно с ведущими звездочками подающих транспортеров 3 Жатка для уборки подсолнечника по п 1 отличающаяся тем, что капоты шарнирно установлены на поперечных элементах, закрепленных на корпусах коробок раздаточных Поставленная задача решается тем, что в жатке для уборки подсолнечника, содержащей русла с подающими транспортерами, дисковые режущие аппараты, установленные под горизонтальной осью шнека, стеблеподъемники и капоты, согласно изобретению, плоскостью резания ножей дисковых режущих аппаратов расположена от параллельной ей плоскости, проходящей через горизонтальную ось шнека, на расстоянии L=(0 050,5)D, а расстояние между наружными диаметрами дисков режущих аппаратов и шнека стеблей составляет l_i=(0,05-0 25)D где D - диметр шнека, L - расстояние от плоскости резания ножей режущих аппаратов до параллельной ей плоскости, проходящей через горизонтальную ось шнека, Ц - расстояние между наружными диаметрами дисков режущих аппаратов и шнека Режущие аппараты выполненные в виде двух попарно расположенных взаимодействующих друг с другом дисков закреплены на выходных валах коробок раздаточных соосно с ведущими звездочками подающих транспортеров Капоты шарнирно установлены на поперечных элементах закрепленных на корпусах раздаточных коробок 13410 Взаимное расположение плоскости резания дисковых режущих аппаратов к параллельной плоскости, проходящей через горизонтальную ось шнека (L), а также расположение наружных диаметров дисков режущих аппаратов и шнека (Li) обеспечивает надежный захват и устойчивое транспортирование шнеком При значении L0,25О происходит залегание стеблей и обрушенных из корзинок семян в кожухе перед шнеком При этом стебли захватываются транспортерами, затаскиваются под капоты, что приводит к поломкам и нарушениям технологического процесса При Li0,5D увеличивается длина стеблей, срезанных совместно с корзинкой и поступающих в молотильный барабан зернокомбайна, что приводит к его перегрузкам, увеличивает засорение семян продуктами обмолота При этом срезанные части стеблей с корзинками подаются на верхнюю часть шнека, отбрасываются его навивкой и скапливаются на капотах Во избежание нарушения техпроцесса требуется периодическая очистка капотов, что ухудшает условия эксплуатации Таким образом, расположение рабочих органов жатки является оптимальным, позволяющим исключить характерные прототипам недостатки Крепление дисков аппаратов и ведущих звездочек транспортеров соосно на выходных валах коробок раздаточных упрощает конструкцию жатки, снижает ее металлоемкость Шарнирное крепление капотов к поперечным элементам, закрепленным на коробках раздаточных, позволяет упростить конструкцию жатки и технологию ее изготовления, улучшить ремонтопригодность В конструкции жатки исключены рамы русел Вместо рам на коробках раздаточных закреплены консоли, на которых смонтированы подающие транспортеры, что обеспечивает их компактное и надежное взаимодействие при выполнении технологического процесса, снижает металлоемкость На фиг 1 - жатка для уборки подсолнечника, вид сбоку, фиг 2 - сечение no A-A, фиг 3 - вид сверху Жатка для уборки подсолнечника состоит из русел 1 с подающими транспортерами 2, дисковых режущих аппаратов 3, установленных под гори зонтальной осью 4 шнека 5, стеблеподъемников 6 и капотов 7 Плоскость резания 8 ножей 9, 10 дисковых режущих аппаратов 3 расположена от параллельной ей плоскости, проходящей через горизонтальную ось 4 шнека 5 на расстоянии L=(0 05~0,25)D, a расстояние между наружными диаметрами ножей 9, 10 режущих аппаратов 3 и шнека составляет l_i=(Q,05-0,5)D, где D - диаметр шнека, L - расстояние от плоскости резания ножей режущих аппаратов до параллельной ей плоскости, проходящей через горизонтальную ось шнека, Li - расстояние между наружными диаметрами ножей режущих аппаратов и шнека, измеренное в проекции на плоскость резания ножей режущего аппарата Соосно с ножами 9, 10 дисковых режущих аппаратов 3 на выходных валах коробок раздаточных 12 закреплены ведущие звездочки 13 подающих транспортеров 2 На каждой паре двух соседних коробок раздаточных закреплены поперечные элементы 14, на которых шарнирно установлены капоты 7 На коробках раздаточных 12 закреплены консоли 15 на которых смонтирозаны элементы конструкции транспортеров 2 Жатка работает следующим образом При движении комбайна с навешенной жаткой по полю стебли захватываются транспортерами стеблей 2 и подаются к режущему аппарату 3, срезаются, затем шнеком 5 направляются в наклонную камеру и далее в молотилку комбайна на обмолот (на схеме не показаны) Случайно осыпавшиеся из корзинок семена накапливаются на капотах 7, имеющих корытообразную форму, при переводе жатки в транспортное положение ссыпаются в шнек 5 и также подаются в молотилку Расположение режущих аппаратов 3 по отношению к шнеку 5, ограниченное зависимостями L=(0,05-0,25)D и Li=(0,05-0,5)D, позволяет обеспечить стабильность протекания технологического процесса при уборке подсолнечника на различных агрофирмах, а также снизить его потери Вращаясь навстречу друг другу, дисковые ножи 9, 10 режущих аппаратов 3 установленные на выходных валах 11 коробок раздаточных соосно с ведущими звездочками 13 транспортеров 2, осуществляют белее мягкий безударный срез стеблей, что предотвращает обрушивание семян, а, следовательно, и их потери Транспортеры 2, смонтированные на консолях 15, закрепленных на коробках раздаточных 12, захватывая стебли, осуществляют подачу последних в режущие аппараты, что гарантирует надежность протекания техпроцесса При опущенной жатке, благодаря шарнирному креплению к поперечным элементам 14, капоты 7 могут быть повернуты вручную на угол, обеспечивающий сход семян в шнек, а также доступность к рабочим органам жатки при осмотре и ремонте в процессе эксплуатации 13410 \\\ \\\ ч\\ \\\ \\\ \ ч \\\ \ Фиг. 2 13410 Фиг. 3 13410 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано деі друку zl_2001 Р Обсяг $. $ обл -вид арк Тираж 50 Формат 60x84 1/8 прим Зам С/ ty/ УкрІНТЕІ , 03680, Киів-39 МСП, вугі Горького, 180 (044) 268-25-22
