Світлодіодний світильник
Формула / Реферат
1. Cвітлодіодний світильник, що містить несучий профіль, всередині якого розташовано блок живлення, та принаймні одну світлодіодну лампочку, яка приєднана до блока живлення, також плату для світлодіодних лампочок та плафон, який відрізняється тим, що несучий профіль містить радіаторні крильця й виконаний у вигляді одного суцільного елемента із алюмінію.
2. Cвітлодіодний світильник за п. 1, який відрізняється тим, що суцільний елемент несучого профілю додатково розділений на декілька камер.
Текст

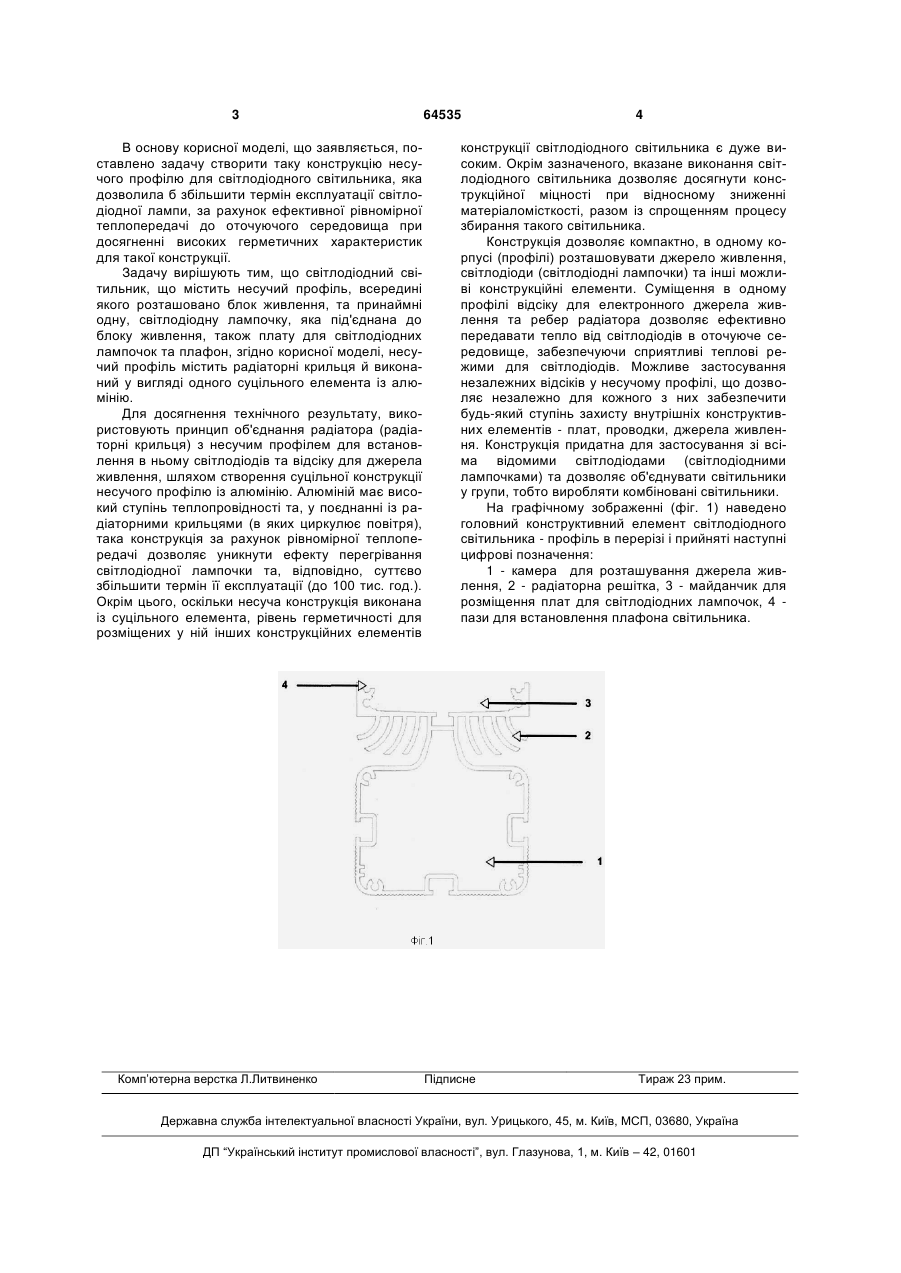

1. Cвітлодіодний світильник, що містить несучий профіль, всередині якого розташовано блок живлення, та принаймні одну світлодіодну лампо 3 В основу корисної моделі, що заявляється, поставлено задачу створити таку конструкцію несучого профілю для світлодіодного світильника, яка дозволила б збільшити термін експлуатації світлодіодної лампи, за рахунок ефективної рівномірної теплопередачі до оточуючого середовища при досягненні високих герметичних характеристик для такої конструкції. Задачу вирішують тим, що світлодіодний світильник, що містить несучий профіль, всередині якого розташовано блок живлення, та принаймні одну, світлодіодну лампочку, яка під'єднана до блоку живлення, також плату для світлодіодних лампочок та плафон, згідно корисної моделі, несучий профіль містить радіаторні крильця й виконаний у вигляді одного суцільного елемента із алюмінію. Для досягнення технічного результату, використовують принцип об'єднання радіатора (радіаторні крильця) з несучим профілем для встановлення в ньому світлодіодів та відсіку для джерела живлення, шляхом створення суцільної конструкції несучого профілю із алюмінію. Алюміній має високий ступінь теплопровідності та, у поєднанні із радіаторними крильцями (в яких циркулює повітря), така конструкція за рахунок рівномірної теплопередачі дозволяє уникнути ефекту перегрівання світлодіодної лампочки та, відповідно, суттєво збільшити термін її експлуатації (до 100 тис. год.). Окрім цього, оскільки несуча конструкція виконана із суцільного елемента, рівень герметичності для розміщених у ній інших конструкційних елементів Комп’ютерна верстка Л.Литвиненко 64535 4 конструкції світлодіодного світильника є дуже високим. Окрім зазначеного, вказане виконання світлодіодного світильника дозволяє досягнути конструкційної міцності при відносному зниженні матеріаломісткості, разом із спрощенням процесу збирання такого світильника. Конструкція дозволяє компактно, в одному корпусі (профілі) розташовувати джерело живлення, світлодіоди (світлодіодні лампочки) та інші можливі конструкційні елементи. Суміщення в одному профілі відсіку для електронного джерела живлення та ребер радіатора дозволяє ефективно передавати тепло від світлодіодів в оточуюче середовище, забезпечуючи сприятливі теплові режими для світлодіодів. Можливе застосування незалежних відсіків у несучому профілі, що дозволяє незалежно для кожного з них забезпечити будь-який ступінь захисту внутрішніх конструктивних елементів - плат, проводки, джерела живлення. Конструкція придатна для застосування зі всіма відомими світлодіодами (світлодіодними лампочками) та дозволяє об'єднувати світильники у групи, тобто виробляти комбіновані світильники. На графічному зображенні (фіг. 1) наведено головний конструктивний елемент світлодіодного світильника - профіль в перерізі і прийняті наступні цифрові позначення: 1 - камера для розташування джерела живлення, 2 - радіаторна решітка, 3 - майданчик для розміщення плат для світлодіодних лампочок, 4 пази для встановлення плафона світильника. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLed lamp
Автори англійськоюSenko Yevhen Vitaliiovych
Назва патенту російськоюСветодиодный светильник
Автори російськоюСенько Евгений Витальевич
МПК / Мітки
МПК: F21L 4/00
Мітки: світильник, світлодіодний
