Універсальна система “mamagi” для тривимірної зйомки та представлення об’єкта у тривимірному форматі

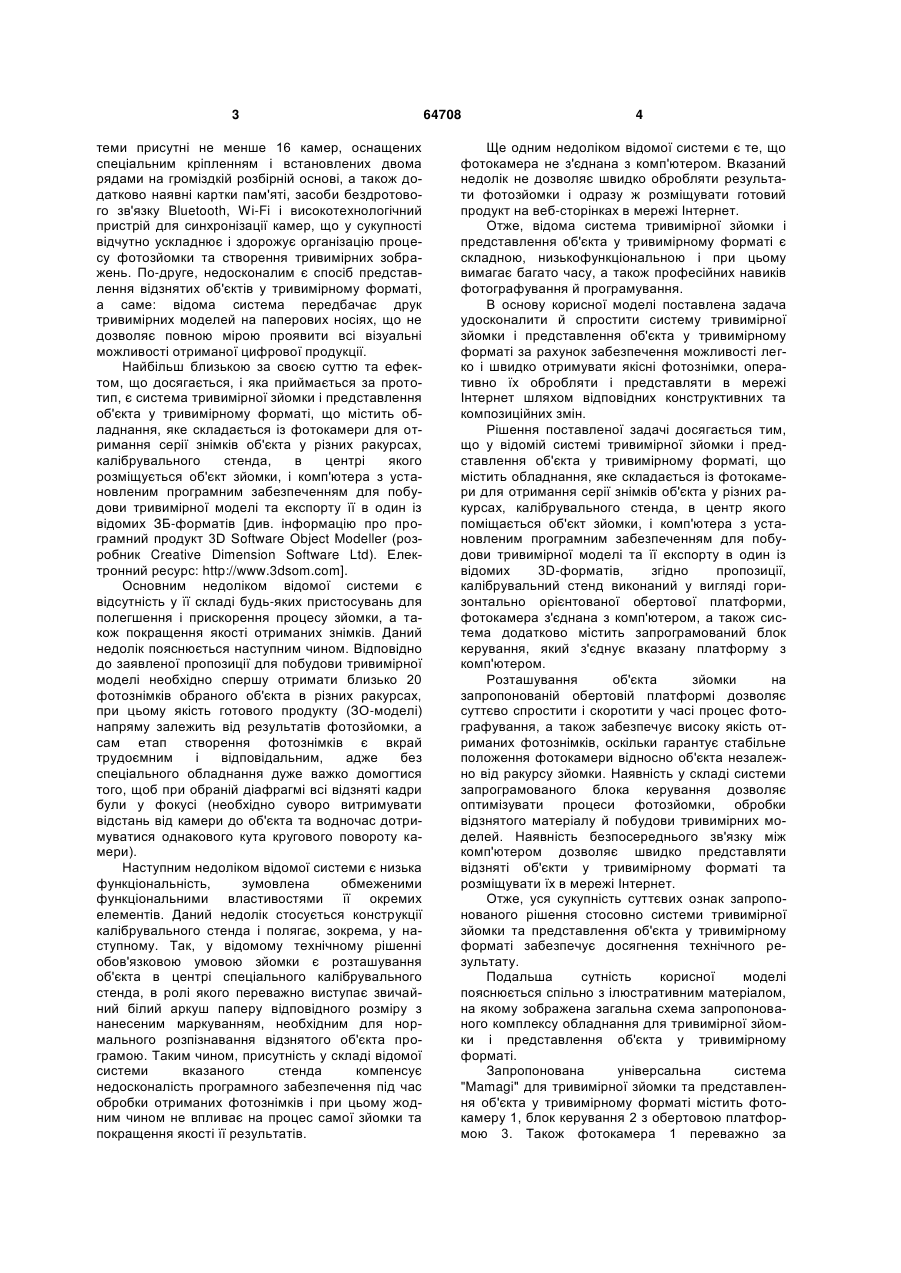

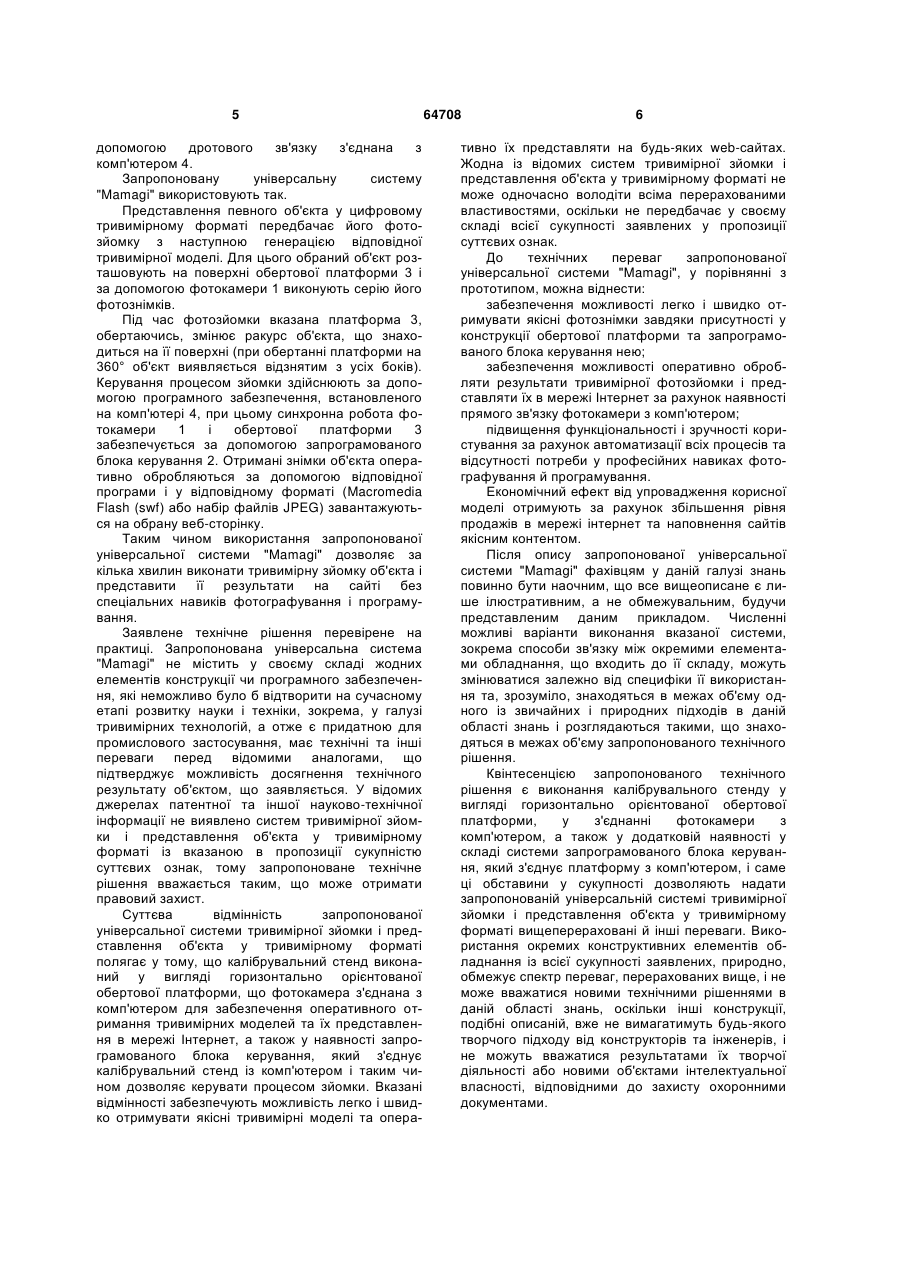

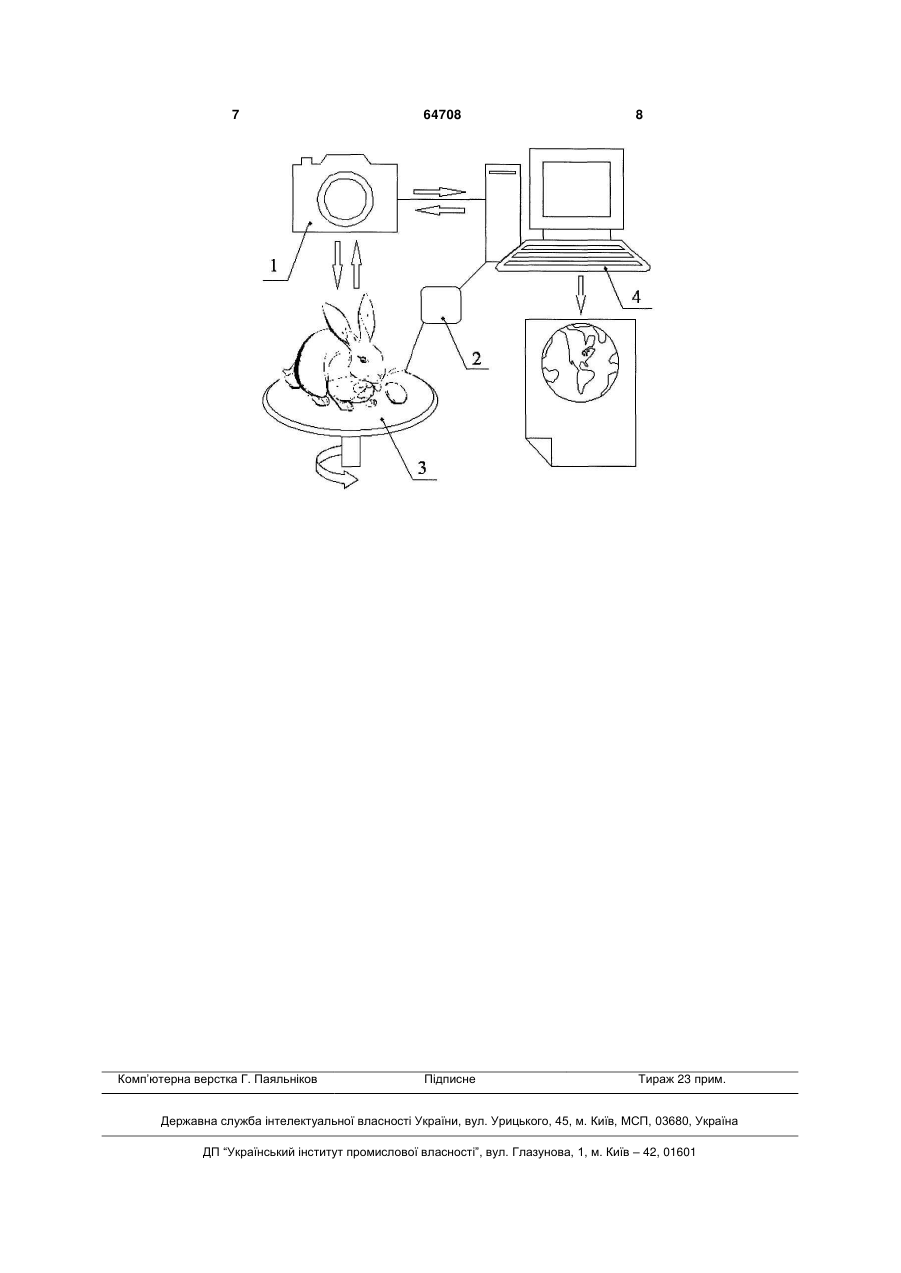

Система для тривимірної зйомки і представлення об'єкта у тривимірному форматі, яка містить обладнання, що складається із фотокамери для отримання серії знімків об'єкта у різних ракурсах, 3 теми присутні не менше 16 камер, оснащених спеціальним кріпленням і встановлених двома рядами на громіздкій розбірній основі, а також додатково наявні картки пам'яті, засоби бездротового зв'язку Bluetooth, Wi-Fi і високотехнологічний пристрій для синхронізації камер, що у сукупності відчутно ускладнює і здорожує організацію процесу фотозйомки та створення тривимірних зображень. По-друге, недосконалим є спосіб представлення відзнятих об'єктів у тривимірному форматі, а саме: відома система передбачає друк тривимірних моделей на паперових носіях, що не дозволяє повною мірою проявити всі візуальні можливості отриманої цифрової продукції. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за прототип, є система тривимірної зйомки і представлення об'єкта у тривимірному форматі, що містить обладнання, яке складається із фотокамери для отримання серії знімків об'єкта у різних ракурсах, калібрувального стенда, в центрі якого розміщується об'єкт зйомки, і комп'ютера з установленим програмним забезпеченням для побудови тривимірної моделі та експорту її в один із відомих ЗБ-форматів [див. інформацію про програмний продукт 3D Software Object Modeller (розробник Creative Dimension Software Ltd). Електронний ресурс: http://www.3dsom.com]. Основним недоліком відомої системи є відсутність у її складі будь-яких пристосувань для полегшення і прискорення процесу зйомки, а також покращення якості отриманих знімків. Даний недолік пояснюється наступним чином. Відповідно до заявленої пропозиції для побудови тривимірної моделі необхідно спершу отримати близько 20 фотознімків обраного об'єкта в різних ракурсах, при цьому якість готового продукту (ЗО-моделі) напряму залежить від результатів фотозйомки, а сам етап створення фотознімків є вкрай трудоємним і відповідальним, адже без спеціального обладнання дуже важко домогтися того, щоб при обраній діафрагмі всі відзняті кадри були у фокусі (необхідно суворо витримувати відстань від камери до об'єкта та водночас дотримуватися однакового кута кругового повороту камери). Наступним недоліком відомої системи є низька функціональність, зумовлена обмеженими функціональними властивостями її окремих елементів. Даний недолік стосується конструкції калібрувального стенда і полягає, зокрема, у наступному. Так, у відомому технічному рішенні обов'язковою умовою зйомки є розташування об'єкта в центрі спеціального калібрувального стенда, в ролі якого переважно виступає звичайний білий аркуш паперу відповідного розміру з нанесеним маркуванням, необхідним для нормального розпізнавання відзнятого об'єкта програмою. Таким чином, присутність у складі відомої системи вказаного стенда компенсує недосконалість програмного забезпечення під час обробки отриманих фотознімків і при цьому жодним чином не впливає на процес самої зйомки та покращення якості її результатів. 64708 4 Ще одним недоліком відомої системи є те, що фотокамера не з'єднана з комп'ютером. Вказаний недолік не дозволяє швидко обробляти результати фотозйомки і одразу ж розміщувати готовий продукт на веб-сторінках в мережі Інтернет. Отже, відома система тривимірної зйомки і представлення об'єкта у тривимірному форматі є складною, низькофункціональною і при цьому вимагає багато часу, а також професійних навиків фотографування й програмування. В основу корисної моделі поставлена задача удосконалити й спростити систему тривимірної зйомки і представлення об'єкта у тривимірному форматі за рахунок забезпечення можливості легко і швидко отримувати якісні фотознімки, оперативно їх обробляти і представляти в мережі Інтернет шляхом відповідних конструктивних та композиційних змін. Рішення поставленої задачі досягається тим, що у відомій системі тривимірної зйомки і представлення об'єкта у тривимірному форматі, що містить обладнання, яке складається із фотокамери для отримання серії знімків об'єкта у різних ракурсах, калібрувального стенда, в центр якого поміщається об'єкт зйомки, і комп'ютера з установленим програмним забезпеченням для побудови тривимірної моделі та її експорту в один із відомих 3D-форматів, згідно пропозиції, калібрувальний стенд виконаний у вигляді горизонтально орієнтованої обертової платформи, фотокамера з'єднана з комп'ютером, а також система додатково містить запрограмований блок керування, який з'єднує вказану платформу з комп'ютером. Розташування об'єкта зйомки на запропонованій обертовій платформі дозволяє суттєво спростити і скоротити у часі процес фотографування, а також забезпечує високу якість отриманих фотознімків, оскільки гарантує стабільне положення фотокамери відносно об'єкта незалежно від ракурсу зйомки. Наявність у складі системи запрограмованого блока керування дозволяє оптимізувати процеси фотозйомки, обробки відзнятого матеріалу й побудови тривимірних моделей. Наявність безпосереднього зв'язку між комп'ютером дозволяє швидко представляти відзняті об'єкти у тривимірному форматі та розміщувати їх в мережі Інтернет. Отже, уся сукупність суттєвих ознак запропонованого рішення стосовно системи тривимірної зйомки та представлення об'єкта у тривимірному форматі забезпечує досягнення технічного результату. Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображена загальна схема запропонованого комплексу обладнання для тривимірної зйомки і представлення об'єкта у тривимірному форматі. Запропонована універсальна система "Mamagi" для тривимірної зйомки та представлення об'єкта у тривимірному форматі містить фотокамеру 1, блок керування 2 з обертовою платформою 3. Також фотокамера 1 переважно за 5 допомогою дротового зв'язку з'єднана з комп'ютером 4. Запропоновану універсальну систему "Mamagi" використовують так. Представлення певного об'єкта у цифровому тривимірному форматі передбачає його фотозйомку з наступною генерацією відповідної тривимірної моделі. Для цього обраний об'єкт розташовують на поверхні обертової платформи 3 і за допомогою фотокамери 1 виконують серію його фотознімків. Під час фотозйомки вказана платформа 3, обертаючись, змінює ракурс об'єкта, що знаходиться на її поверхні (при обертанні платформи на 360° об'єкт виявляється відзнятим з усіх боків). Керування процесом зйомки здійснюють за допомогою програмного забезпечення, встановленого на комп'ютері 4, при цьому синхронна робота фотокамери 1 і обертової платформи 3 забезпечується за допомогою запрограмованого блока керування 2. Отримані знімки об'єкта оперативно обробляються за допомогою відповідної програми і у відповідному форматі (Macromedia Flash (swf) або набір файлів JPEG) завантажуються на обрану веб-сторінку. Таким чином використання запропонованої універсальної системи "Mamagi" дозволяє за кілька хвилин виконати тривимірну зйомку об'єкта і представити її результати на сайті без спеціальних навиків фотографування і програмування. Заявлене технічне рішення перевірене на практиці. Запропонована універсальна система "Mamagi" не містить у своєму складі жодних елементів конструкції чи програмного забезпечення, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі тривимірних технологій, а отже є придатною для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено систем тривимірної зйомки і представлення об'єкта у тривимірному форматі із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованої універсальної системи тривимірної зйомки і представлення об'єкта у тривимірному форматі полягає у тому, що калібрувальний стенд виконаний у вигляді горизонтально орієнтованої обертової платформи, що фотокамера з'єднана з комп'ютером для забезпечення оперативного отримання тривимірних моделей та їх представлення в мережі Інтернет, а також у наявності запрограмованого блока керування, який з'єднує калібрувальний стенд із комп'ютером і таким чином дозволяє керувати процесом зйомки. Вказані відмінності забезпечують можливість легко і швидко отримувати якісні тривимірні моделі та опера 64708 6 тивно їх представляти на будь-яких web-сайтах. Жодна із відомих систем тривимірної зйомки і представлення об'єкта у тривимірному форматі не може одночасно володіти всіма перерахованими властивостями, оскільки не передбачає у своєму складі всієї сукупності заявлених у пропозиції суттєвих ознак. До технічних переваг запропонованої універсальної системи "Mamagi", у порівнянні з прототипом, можна віднести: забезпечення можливості легко і швидко отримувати якісні фотознімки завдяки присутності у конструкції обертової платформи та запрограмованого блока керування нею; забезпечення можливості оперативно обробляти результати тривимірної фотозйомки і представляти їх в мережі Інтернет за рахунок наявності прямого зв'язку фотокамери з комп'ютером; підвищення функціональності і зручності користування за рахунок автоматизації всіх процесів та відсутності потреби у професійних навиках фотографування й програмування. Економічний ефект від упровадження корисної моделі отримують за рахунок збільшення рівня продажів в мережі інтернет та наповнення сайтів якісним контентом. Після опису запропонованої універсальної системи "Mamagi" фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти виконання вказаної системи, зокрема способи зв'язку між окремими елементами обладнання, що входить до її складу, можуть змінюватися залежно від специфіки її використання та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є виконання калібрувального стенду у вигляді горизонтально орієнтованої обертової платформи, у з'єднанні фотокамери з комп'ютером, а також у додатковій наявності у складі системи запрограмованого блока керування, який з'єднує платформу з комп'ютером, і саме ці обставини у сукупності дозволяють надати запропонованій універсальній системі тривимірної зйомки і представлення об'єкта у тривимірному форматі вищеперераховані й інші переваги. Використання окремих конструктивних елементів обладнання із всієї сукупності заявлених, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші конструкції, подібні описаній, вже не вимагатимуть будь-якого творчого підходу від конструкторів та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 7 Комп’ютерна верстка Г. Паяльніков 64708 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
