Гумова суміш

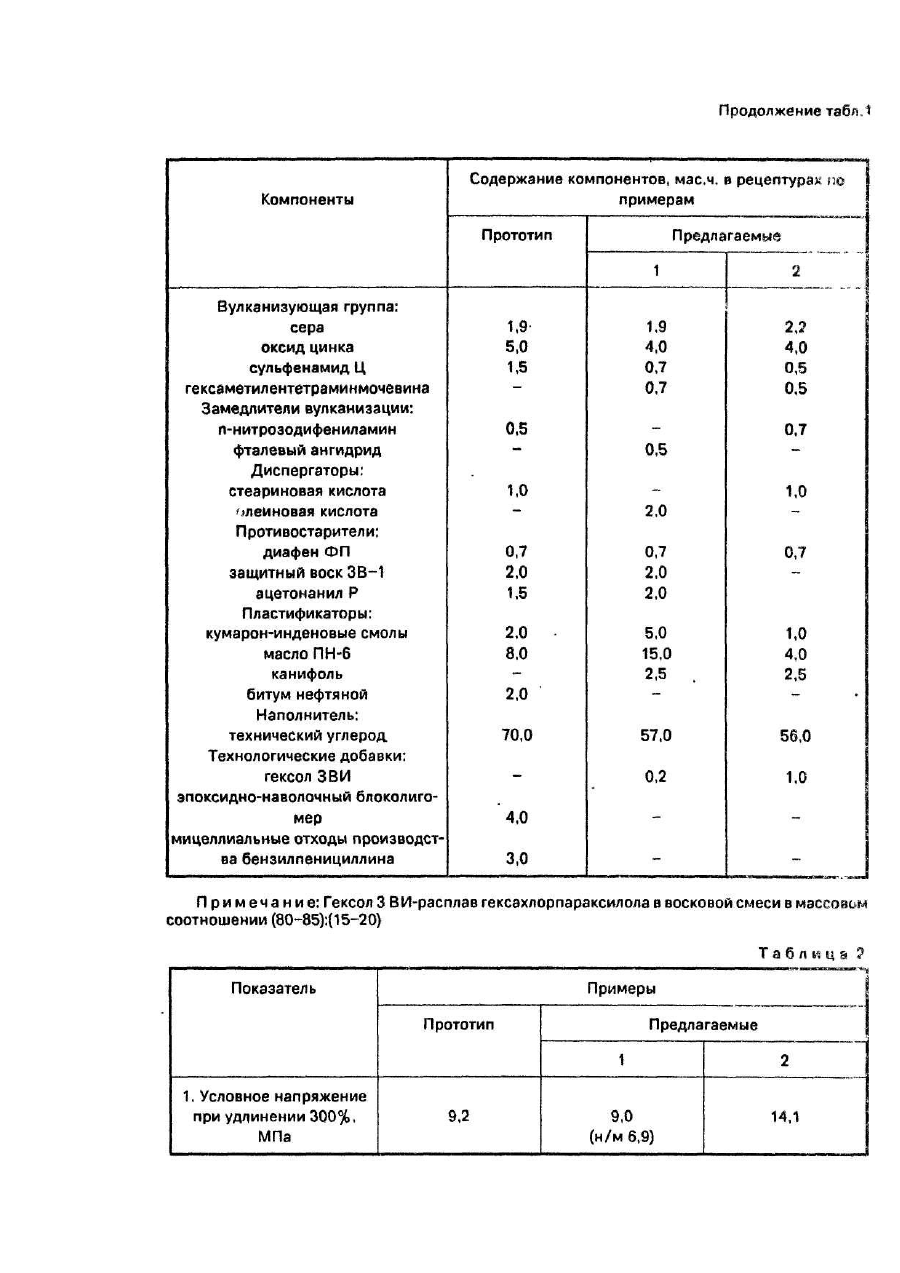

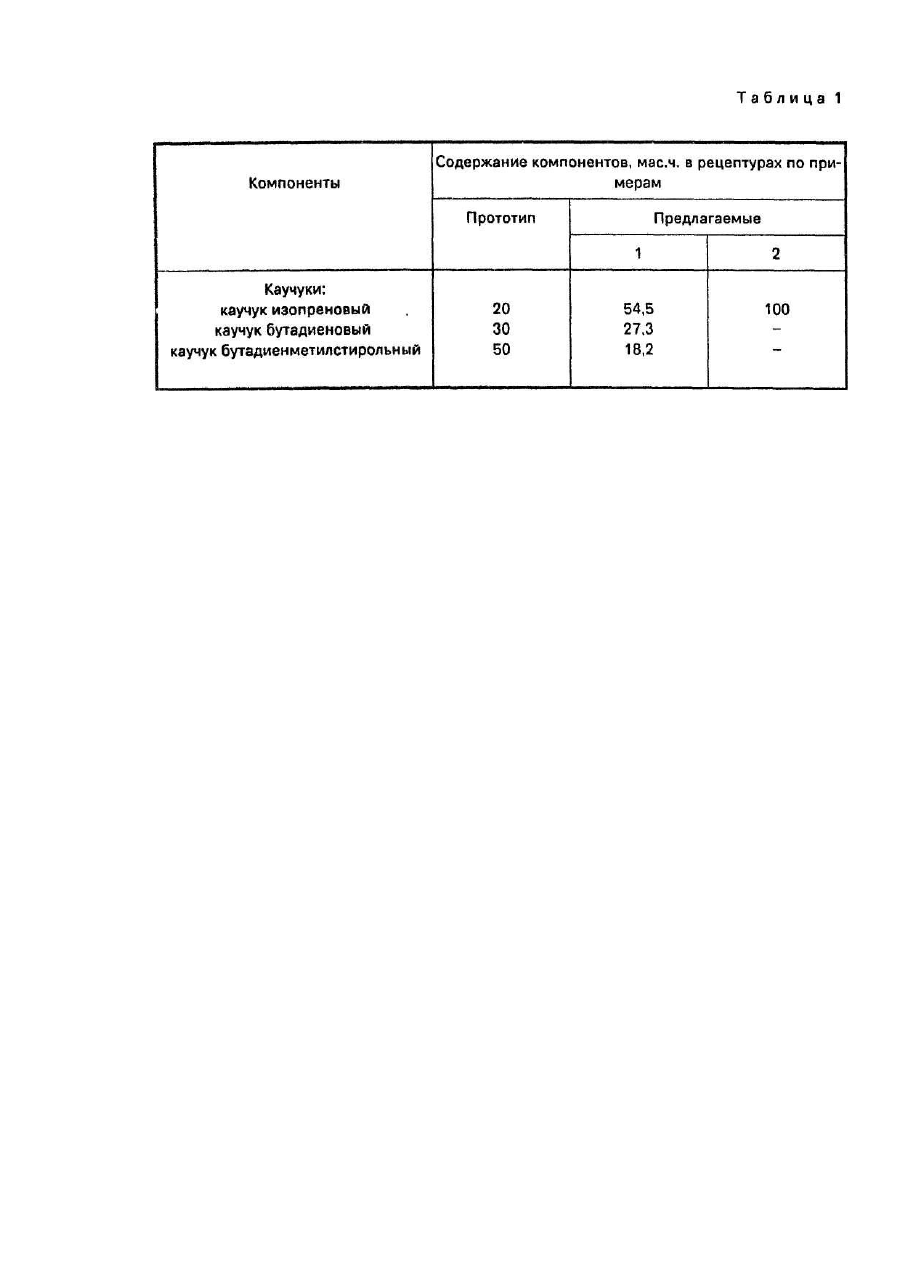

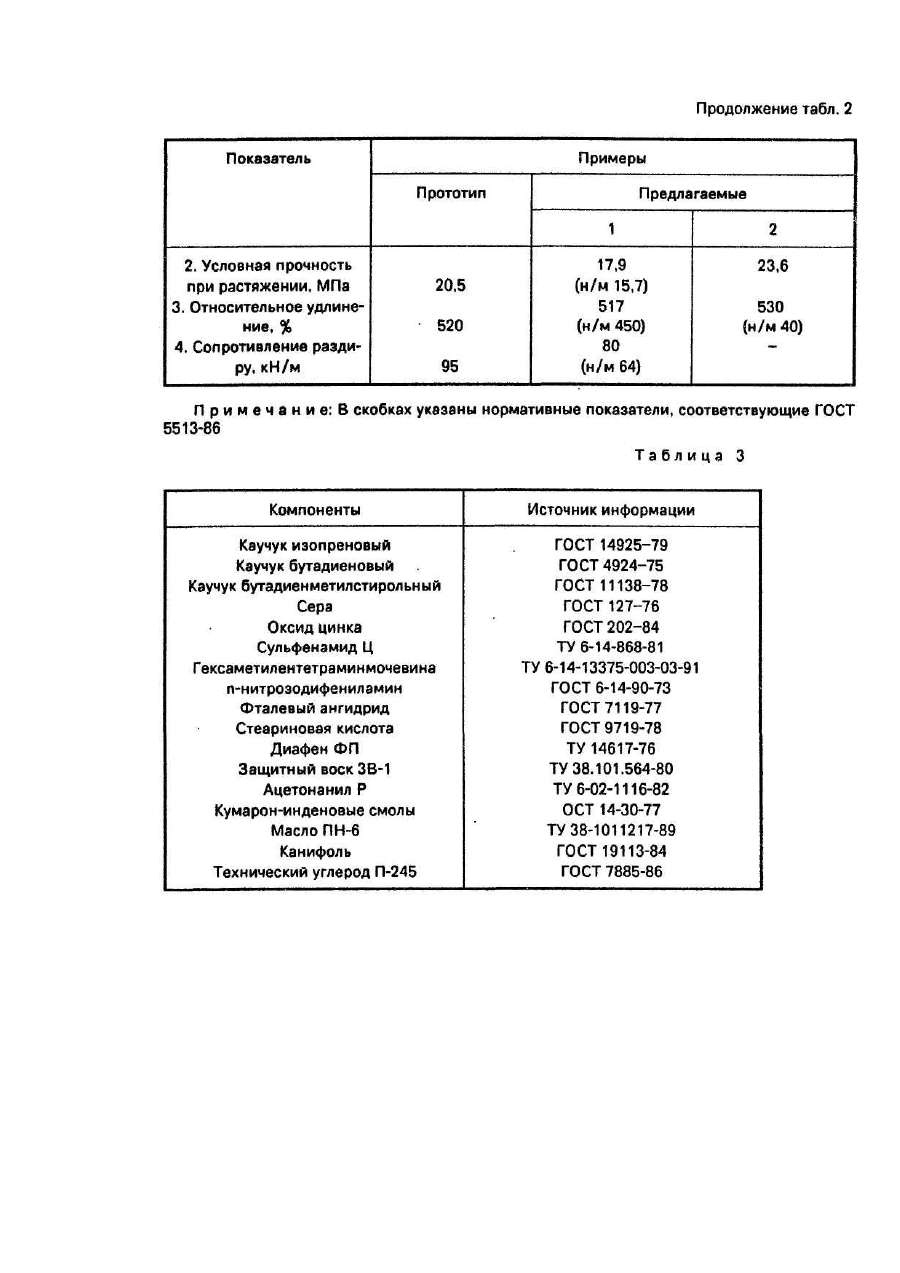

Изобретение относится к резиновым смесям на основе ненасыщенных каучуков и может быть использовано в шинной промышленности. Известна резиновая смесь на основе комбинации изопренового, бутадиенового и бутадиенметилстирольного каучуков, содержащая замедлитель вулканизации, диспер-гатор, противостаритель, пластификатор, наполнитель, технологическую добавку и вулканизующую группу, в состав которой входят сера, оксид цинка и сульфенамид Ц (Н-циклогексил-2-бензтиазолилсульфен-амид), при этом сульфенамид Ц берется в количестве 1,5 масс ч. на 100 масс.ч. смеси каучуков. Недостатком этой резиновой смеси является использование довольно большого количества технологически труднодоступного, а следовательно дорогого ускорителя вулканизации сульфенамида Ц. В основу изобретения поставлена задача ρ сработать такой состав резиновой смеси, в котором новая комбинация ускорителей вулканизации позволила бы снизить расход дорогого ускорителя вулканизации сульфенамида Ц и чтобы при этом не ухудшились потребительские свойства изделий. Поставленная задача решается тем, что резиновая смесь, содержащая изопрековый каучук или комбинацию каучуков - изопре-нового, бутадиенового, бутадиенметилсти-рольного, а также замедлитель вулканизации, диспергатор, противостари-тель, пластифиЕсатор, наполнитель, технологическую добавку и вулканизующую группу, в состав которой входят сера, оксид цинка и сульфенамид Ц, дополнительно содержит в составе вулканизующей группы гексамети-лентетраминмочевину при следующем соотношении компонентов, мас.ч.: изопреиовый каучук 100 или комбинация каучуков: технологическая добавка 0,2-1,0 Гексаметилентатраминмочевина известна в качестве модификатора адгезии, обеспечивающего высокую прочность связи резин с армирующим материалом. В предложенной композиции она используется в новом качестве, что позволяет снизить расход дорогого и труднодоступного сульфенамида Ц. Использование гексаметилентетрамин-мочевины в составе ниже выбранного предела при содержании сульфенамида Ц 0,5-0,7 мас.ч. на 100 мас.ч. ненасыщенного каучука снижает физико-механические качества изделий и для обеспечения нормативных показателей необходимо использовать сульфенамид Ц в значительно больших количествах. Использование гексаметилентетрамин-мочевины в количествах выше предельного значительно не улучшает физико-механические показатели изделий и является не экономичным. Резиновые смеси готовят смешением всех компонентов смеси и вулканизуют при 155°С в течение 25 мин. Составы резиновых смесей, представленные в таблице 1, приведены в соответствии с ГОСТ 270-75 и ГОСТ 262-79. Данные физико-механических испытаний представлены в таблице 2. Как видно из таблицы, полученные показатели резиновых смесей с уменьшенным вдвое количеством технически труднодоступного и дефицитного ускорителя вулканизации - сульфенамида Ц не уступают показателям известной смеси и соответствуют нормативным. В таблице 3 приведена характеристика используемого исходного сырья.
