Перепускний кран для видачі напоїв

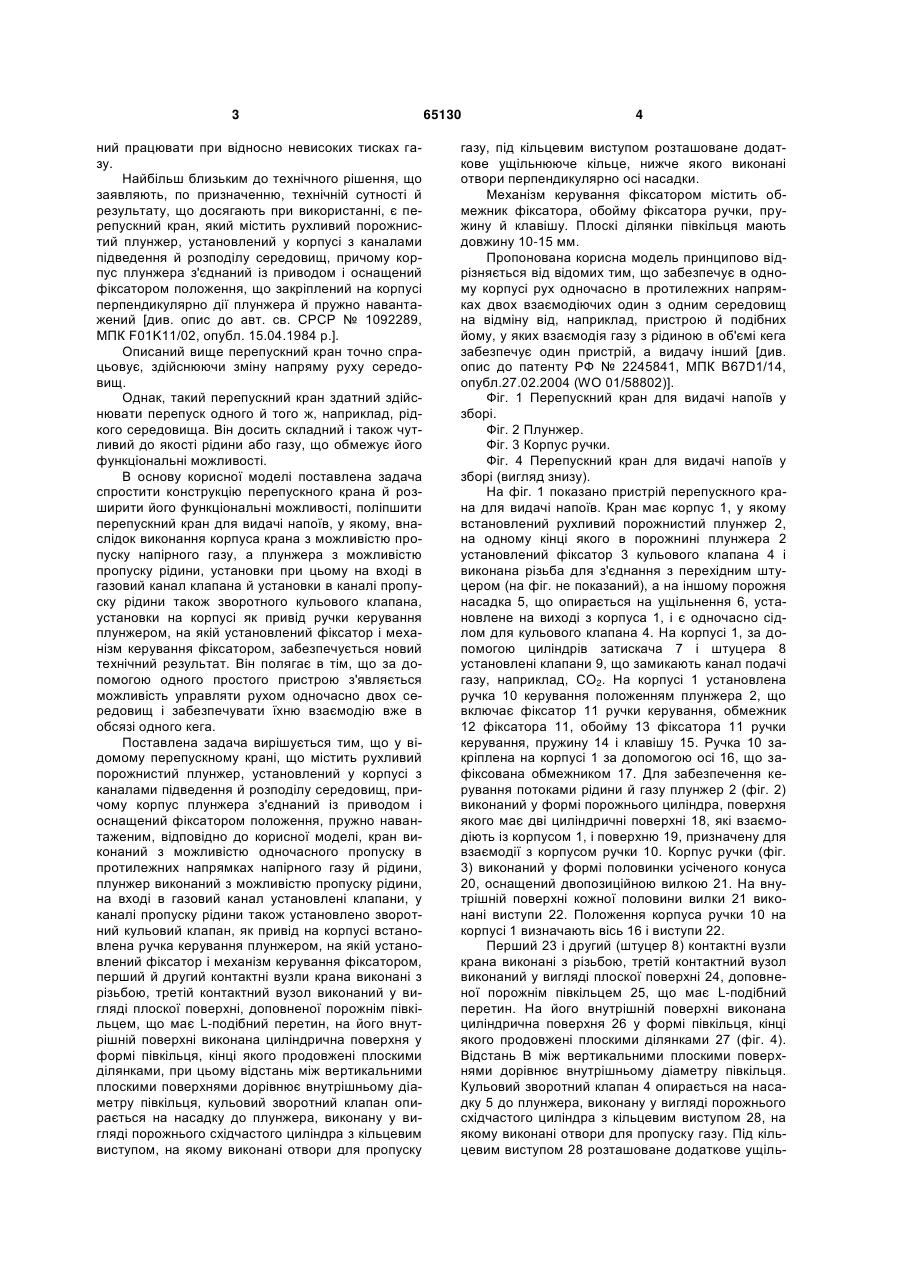

1. Перепускний кран для видачі напоїв, що містить рухливий порожнистий плунжер, установлений у корпусі з каналами підведення й розподілу середовищ, причому корпус плунжера з'єднаний із приводом і оснащений фіксатором положення, пружно навантаженим, який відрізняється тим, що кран виконаний із можливістю одночасного перепуску в протилежних напрямках напірного газу й рідини, плунжер виконаний із можливістю пропуску рідини, на вході в газовий канал установлений зворотний клапан, у каналі пропуску рідини також установлений зворотний кульовий клапан, як привід на корпусі встановлена ручка керування плунжером, на якій установлений фіксатор і механізм керування фіксатором, перший й другий контактні вузли крана виконані з різьбою, третій кон U 1 3 ний працювати при відносно невисоких тисках газу. Найбільш близьким до технічного рішення, що заявляють, по призначенню, технічній сутності й результату, що досягають при використанні, є перепускний кран, який містить рухливий порожнистий плунжер, установлений у корпусі з каналами підведення й розподілу середовищ, причому корпус плунжера з'єднаний із приводом і оснащений фіксатором положення, що закріплений на корпусі перпендикулярно дії плунжера й пружно навантажений [див. опис до авт. св. СРСР № 1092289, МПК F01K11/02, опубл. 15.04.1984 р.]. Описаний вище перепускний кран точно спрацьовує, здійснюючи зміну напряму руху середовищ. Однак, такий перепускний кран здатний здійснювати перепуск одного й того ж, наприклад, рідкого середовища. Він досить складний і також чутливий до якості рідини або газу, що обмежує його функціональні можливості. В основу корисної моделі поставлена задача спростити конструкцію перепускного крана й розширити його функціональні можливості, поліпшити перепускний кран для видачі напоїв, у якому, внаслідок виконання корпуса крана з можливістю пропуску напірного газу, а плунжера з можливістю пропуску рідини, установки при цьому на вході в газовий канал клапана й установки в каналі пропуску рідини також зворотного кульового клапана, установки на корпусі як привід ручки керування плунжером, на якій установлений фіксатор і механізм керування фіксатором, забезпечується новий технічний результат. Він полягає в тім, що за допомогою одного простого пристрою з'являється можливість управляти рухом одночасно двох середовищ і забезпечувати їхню взаємодію вже в обсязі одного кега. Поставлена задача вирішується тим, що у відомому перепускному крані, що містить рухливий порожнистий плунжер, установлений у корпусі з каналами підведення й розподілу середовищ, причому корпус плунжера з'єднаний із приводом і оснащений фіксатором положення, пружно навантаженим, відповідно до корисної моделі, кран виконаний з можливістю одночасного пропуску в протилежних напрямках напірного газу й рідини, плунжер виконаний з можливістю пропуску рідини, на вході в газовий канал установлені клапани, у каналі пропуску рідини також установлено зворотний кульовий клапан, як привід на корпусі встановлена ручка керування плунжером, на якій установлений фіксатор і механізм керування фіксатором, перший й другий контактні вузли крана виконані з різьбою, третій контактний вузол виконаний у вигляді плоскої поверхні, доповненої порожнім півкільцем, що має L-подібний перетин, на його внутрішній поверхні виконана циліндрична поверхня у формі півкільця, кінці якого продовжені плоскими ділянками, при цьому відстань між вертикальними плоскими поверхнями дорівнює внутрішньому діаметру півкільця, кульовий зворотний клапан опирається на насадку до плунжера, виконану у вигляді порожнього східчастого циліндра з кільцевим виступом, на якому виконані отвори для пропуску 65130 4 газу, під кільцевим виступом розташоване додаткове ущільнююче кільце, нижче якого виконані отвори перпендикулярно осі насадки. Механізм керування фіксатором містить обмежник фіксатора, обойму фіксатора ручки, пружину й клавішу. Плоскі ділянки півкільця мають довжину 10-15 мм. Пропонована корисна модель принципово відрізняється від відомих тим, що забезпечує в одному корпусі рух одночасно в протилежних напрямках двох взаємодіючих один з одним середовищ на відміну від, наприклад, пристрою й подібних йому, у яких взаємодія газу з рідиною в об'ємі кега забезпечує один пристрій, а видачу інший [див. опис до патенту РФ № 2245841, МПК B67D1/14, опубл.27.02.2004 (WO 01/58802)]. Фіг. 1 Перепускний кран для видачі напоїв у зборі. Фіг. 2 Плунжер. Фіг. 3 Корпус ручки. Фіг. 4 Перепускний кран для видачі напоїв у зборі (вигляд знизу). На фіг. 1 показано пристрій перепускного крана для видачі напоїв. Кран має корпус 1, у якому встановлений рухливий порожнистий плунжер 2, на одному кінці якого в порожнині плунжера 2 установлений фіксатор 3 кульового клапана 4 і виконана різьба для з'єднання з перехідним штуцером (на фіг. не показаний), а на іншому порожня насадка 5, що опирається на ущільнення 6, установлене на виході з корпуса 1, і є одночасно сідлом для кульового клапана 4. На корпусі 1, за допомогою циліндрів затискача 7 і штуцера 8 установлені клапани 9, що замикають канал подачі газу, наприклад, СО2. На корпусі 1 установлена ручка 10 керування положенням плунжера 2, що включає фіксатор 11 ручки керування, обмежник 12 фіксатора 11, обойму 13 фіксатора 11 ручки керування, пружину 14 і клавішу 15. Ручка 10 закріплена на корпусі 1 за допомогою осі 16, що зафіксована обмежником 17. Для забезпечення керування потоками рідини й газу плунжер 2 (фіг. 2) виконаний у формі порожнього циліндра, поверхня якого має дві циліндричні поверхні 18, які взаємодіють із корпусом 1, і поверхню 19, призначену для взаємодії з корпусом ручки 10. Корпус ручки (фіг. 3) виконаний у формі половинки усіченого конуса 20, оснащений двопозиційною вилкою 21. На внутрішній поверхні кожної половини вилки 21 виконані виступи 22. Положення корпуса ручки 10 на корпусі 1 визначають вісь 16 і виступи 22. Перший 23 і другий (штуцер 8) контактні вузли крана виконані з різьбою, третій контактний вузол виконаний у вигляді плоскої поверхні 24, доповненої порожнім півкільцем 25, що має L-подібний перетин. На його внутрішній поверхні виконана циліндрична поверхня 26 у формі півкільця, кінці якого продовжені плоскими ділянками 27 (фіг. 4). Відстань В між вертикальними плоскими поверхнями дорівнює внутрішньому діаметру півкільця. Кульовий зворотний клапан 4 опирається на насадку 5 до плунжера, виконану у вигляді порожнього східчастого циліндра з кільцевим виступом 28, на якому виконані отвори для пропуску газу. Під кільцевим виступом 28 розташоване додаткове ущіль 5 нююче кільце 29, нижче якого виконані отвори 30 перпендикулярно осі насадки. Плоскі ділянки півкільця мають довжину 10-15 мм. Пристрій працює в такий спосіб. У вихідному положенні кран перепускний установлюють на горловину джерела рідини, наприклад, барила з пивом (на фіг. не показаний), який може бути оснащений замикаючим клапаном. За допомогою штуцера 8 кран з'єднують із джерелом газу (СО2), а верхній кінець 23 плунжера з'єднують із прийомним пристроєм для рідини, наприклад, пива (на фіг. не показано). При цьому ручка 10 керування займає крайнє верхнє положення, яке вона фіксує за допомогою фіксатора 11 ручки керування й механізму керування положенням фіксатора, що складається, як відзначено вище, з обмежника 12, обойми 13, пружини 14 і клавіші 15. При необхідності перелити рідину з однієї ємності в іншу кран приводять у робоче положення. При цьому клавіша 15 за допомогою згаданого 65130 6 механізму звільняє фіксатор 11, ручка 10 займає крайнє нижнє положення, що додатково фіксує фіксатор 11 у спеціальному поглибленні на корпусі 1. Плунжер 2 також займає крайнє нижнє положення в результаті взаємодії виступів 22 ручки 10 з поверхнями 19 плунжера 2. При такому положенні плунжера 2 забезпечується надходження газу в ємність із рідиною, наприклад, з пивом через клапани 9 і виштовхування рідини з ємності через внутрішню порожнечу плунжера 2, минаючи кульовий клапан 4. Процес триває доти, поки вся рідина із джерела не перетече в іншу ємність, про що повідомить характерний звук зворотного кульового клапана 4. Після цього можна буде поставити плунжер 2 у вихідне положення й від'єднати кран від джерела газу. Запропонований пристрій дозволяє реалізувати перепускний кран простої і надійної конструкції, що забезпечує одночасний рух у протилежних напрямках двох взаємодіючих середовищ. 7 Комп’ютерна верстка В. Мацело 65130 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
