Пристрій для відтворювання політравми
Номер патенту: 6548
Опубліковано: 16.05.2005
Автори: Чернов Олександр Леонідович, Замятін Петро Миколайович, Каплін Геннадій Іванович
Формула / Реферат

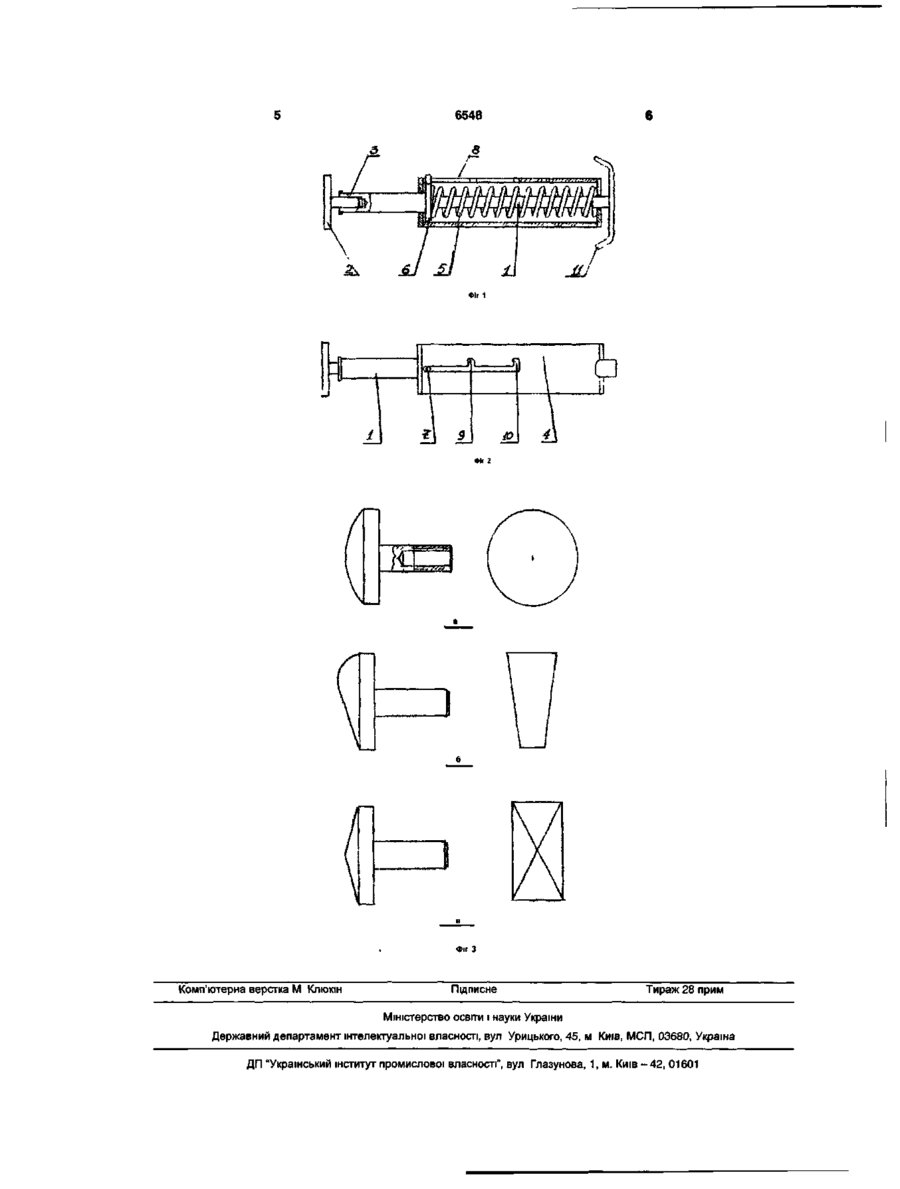

1. Пристрій для відтворювання політравми, виконаний у вигляді металевої штанги, на одному кінці якої закріплений ударник, а на другому розміщенатарована пружина, розташована усередині циліндра, співвісно встановленого з металевою штангою з можливістю поздовжнього зворотно-поступального переміщення, який відрізняється тим, що ударник виконано знімним, а металева штанга оснащена жорстко закріпленими на ній ручкою-скобою, встановленою з торця металевої штанги, і обмежувачем, розташованим в циліндрі перед тарованою пружиною, причому на складовій обмежувача є фіксатор, який взаємодіє з виконаним на поверхні циліндра поздовжнім пазом з виїмками для заходу фіксатора.
2. Пристрій за п. 1, який відрізняється тим, що він оснащений набором знімних ударників, які мають різну геометричну форму і площу ударної частини.
Текст

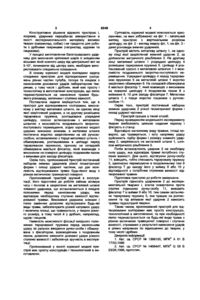

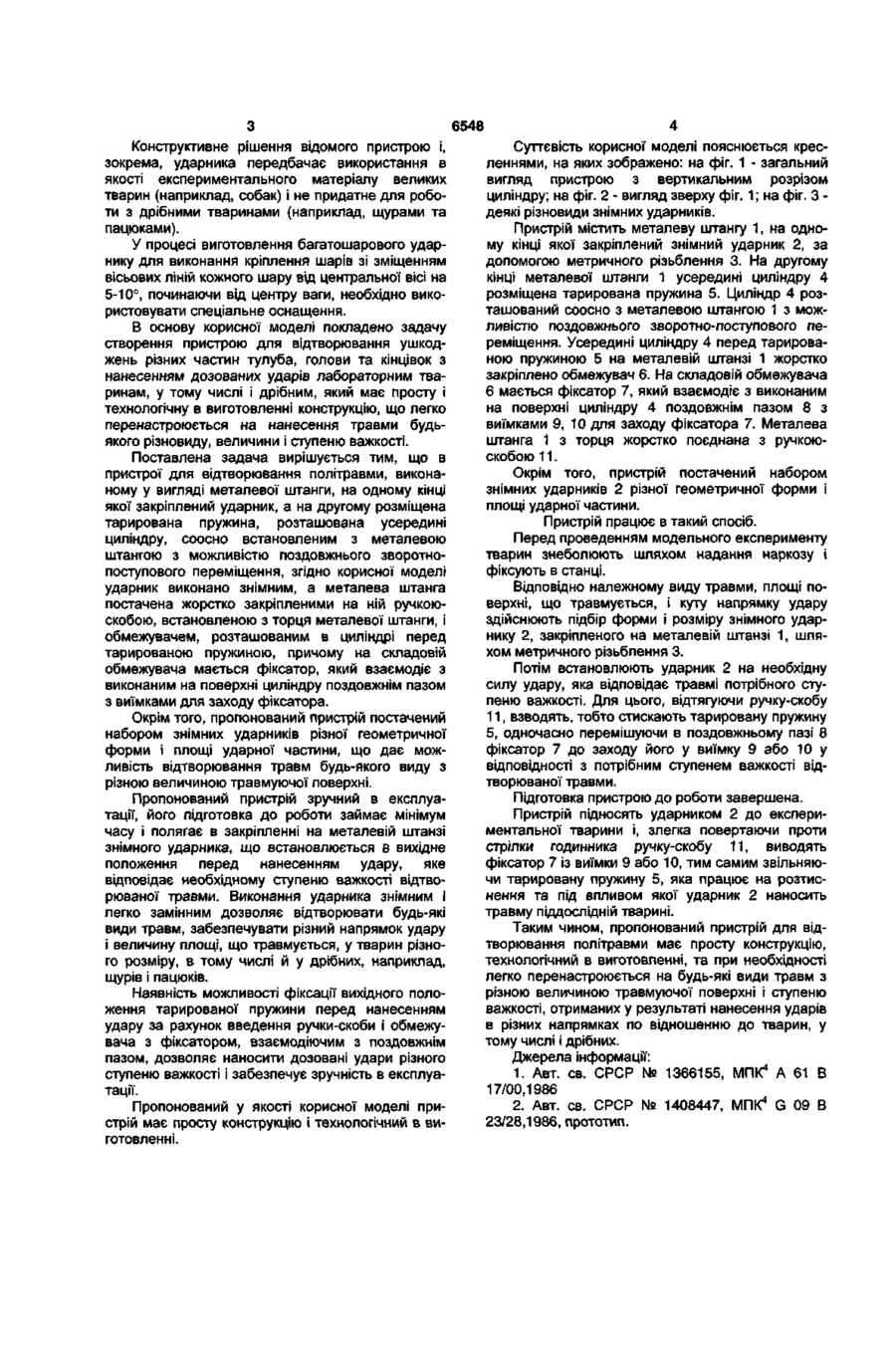

1. Пристрій для відтворювання політравми, виконаний у вигляді металевої штанги, на одному кінці якої закріплений ударник, а на другому розміщена тарована пружина, розташована усередині циліндра, співвісно встановленого з мета левою штангою з можливістю поздовжнього зворотно-поступального переміщення, який відрізняється тим, що ударник виконано знімним, а металева штанга оснащена жорстко закріпленими на ній ручкою-скобою, встановленою з торця металевої штанги, і обмежувачем, розташованим в циліндрі перед тарованою пружиною, причому на складовій обмежувача є фіксатор, який взаємодіє з виконаним на поверхні циліндра поздовжнім пазом з виїмками для заходу фіксатора. 2. Пристрій за п. 1, який відрізняється тим, що він оснащений набором знімних ударників, які мають різну геометричну форму і площу ударної частини. Корисна модель стосується експериментальної медицини, а саме експериментальної хірурга, травматології і нейрохірургії і призначена для відтворювання ушкоджень різних частин тулуба, голови і кінцівок, виникаючих в ситуаціях, близьких до дорожньо-транспортних подій. Відомий пристрій для моделювання травми поверхні тіла [1], який містить металеву штангу, з однієї сторони постачену тарированою пружиною, яка розміщена усередині циліндру. На другому кінці металевої штанги закріплений ударник. Та частина його, яка безпосередньо завдає травму, має хвилеподібний ніж, сполучений з нагрівачем і скребком. Відомий пристрій має наступні недоліки: - надмірну специфічність, тобто пристрій призначений для відтворювання лише одного виду травми - скальповано-опікової; - тривалість підготовчого етапу пристрою, що зумовлена необхідністю кріплення ударника до тулуба тварини за допомогою липкої стрічки, гачків або накладання швів; - складність конструкції пристрою, а саме ударника, який призначений для моделювання травми на тулубі експериментальних тварин, зокрема, собак. В якості прототипу обрано пристрій для відтворювання контузій внутрішніх органів і тканин [2], який містить металеву штангу, на одному кінці якої встановлений ударник, а на другому розміщена тарирована пружина., розташована усередині циліндра, який встановлений соосно зі штангою і має можливість поздовжнього зворотнопоступового переміщення. Робочу частину ударника виконано з трьох шарів матеріалів зростаючої щільності, розміри яких мають співвідношення 5:3:1, при цьому вісьові лінії кожного шару зміщені від центру вісі на 5-10°. Поряд з достоїнствами відомий пристрій має і певні недоліки. Воно надмірно специфічне, призначене для відтворювання лише травматичних контузійних ушкоджень внутрішніх органів і тканин. В процесі експлуатації перед проведенням модельного експерименту на конкретному внутрішньому органі здійснюють попередню підготовку відомого пристрою, яка полягає у правильній орієнтації пристрою по відношенню до органу тварини, що травмується, а саме відомий пристрій встановлюють в проекції органа» що травмується, таким чином, щоб рівнодіюча фронту ударної хвилі праворуч і ліворуч проектувалася на точку відтворювання контузії і під необхідним кутом, який обчислюють попередньо відповідно з анатомо-фізіологічними характеристиками органів (тканин) експериментальної тварини. Очевидно, що для утримання відомого пристрою у такому положенні необхідно використовувати додаткове пристосування, що робіть відомий пристрій незручним в експлуатації. 00 ю О) 6548 Конструктивне рішення відомого пристрою і, зокрема, ударника передбачає використання в якості експериментального матеріалу великих тварин (наприклад, собак) і не придатне для роботи з дрібними тваринами (наприклад, щурами та пацюками). У процесі виготовлення багатошарового ударнику для виконання кріплення шарів зі зміщенням вісьових ліній кожного шару від центральної вісі на 5-10°, починаючи від центру ваги, необхідно використовувати спеціальне оснащення. В основу корисної моделі покладено задачу створення пристрою для відтворювання ушкоджень різних частин тулуба, голови та кінцівок з нанесенням дозованих ударів лабораторним тваринам, у тому числі і дрібним, який має просту і технологічну в виготовленні конструкцію, що легко перенастроюється на нанесення травми будьякого різновиду, величини і ступеню важкості. Поставлена задача вирішується тим, що в пристрої для відтворювання політравми, виконаному у вигляді металевої штанги, на одному кінці якої закріплений ударник, а на другому розміщена тарирована пружина, розташована усередині циліндру, соосно встановленим з металевою штангою з можливістю поздовжнього зворотнопоступового переміщення, згідно корисної моделі ударник виконано знімним, а металева штанга постачена жорстко закріпленими на ній ручкоюскобою, встановленою з торця металевої штанги, і обмежувачем, розташованим в циліндрі перед тарированою пружиною, причому на складовій обмежувача мається фіксатор, який взаємодіє з виконаним на поверхні циліндру поздовжнім пазом з виїмками для заходу фіксатора. Окрім того, пропонований пристрій постачений набором знімних ударників різної геометричної форми і площі ударної частини, що дає можливість відтворювання травм будь-якого виду з різною величиною травмуючої поверхні. Пропонований пристрій зручний в експлуатації, його підготовка до роботи займає мінімум часу і полягає в закріпленні на металевій штанзі знімного ударника, що встановлюється в вихідне положення перед нанесенням удару, яке відповідає необхідному ступеню важкості відтворюваної травми. Виконання ударника знімним і легко замінним дозволяє відтворювати будь-які види травм, забезпечувати різний напрямок удару і величину площі, що травмується, у тварин різного розміру, в тому числі й у дрібних, наприклад, щурів і пацюків. Наявність можливості фіксації вихідного положення тарированої пружини перед нанесенням удару за рахунок введення ручки-скоби і обмежувача з фіксатором, взаємодіючим з поздовжнім пазом, дозволяє наносити дозовані удари різного ступеню важкості і забезпечує зручність в експлуатації. Пропонований у якості корисної моделі пристрій має просту конструкцію і технологічний в виготовленні. Суттєвість корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - загальний вигляд пристрою з вертикальним розрізом циліндру; на фіг. 2 - вигляд зверху фіг. 1; на фіг. З деякі різновиди знімних ударників. Пристрій містить металеву штангу 1, на одному кінці якої закріплений знімний ударник 2, за допомогою метричного різьблення 3. На другому кінці металевої штанги 1 усередині циліндру 4 розміщена тарирована пружина 5. Циліндр 4 розташований соосно з металевою штангою і з можливістю поздовжнього зворотно-поступового переміщення. Усередині циліндру 4 перед тарированою пружиною 5 на металевій штанзі 1 жорстко закріплено обмежувач 6. На складовій обмежувача 6 мається фіксатор 7, який взаємодіє з виконаним на поверхні циліндру 4 поздовжнім пазом 8 з виїмками 9, 10 для заходу фіксатора 7. Металева штанга 1 з торця жорстко поєднана з ручкоюскобою 11. Окрім того, пристрій постачений набором знімних ударників 2 різної геометричної форми і площі ударної частини. Пристрій працює в такий спосіб. Перед проведенням модельного експерименту тварин знеболюють шляхом надання наркозу і фіксують в станці. Відповідно належному виду травми, площі поверхні, що травмується, і куту напрямку удару здійснюють підбір форми і розміру знімного ударнику 2, закріпленого на металевій штанзі 1, шляхом метричного різьблення 3. Потім встановлюють ударник 2 на необхідну силу удару, яка відповідає травмі потрібного ступеню важкості. Для цього, відтягуючи ручку-скобу 11, взводять, тобто стискають тарировану пружину 5, одночасно перемішуючи в поздовжньому пазі 8 фіксатор 7 до заходу його у виїмку 9 або 10 у відповідності з потрібним ступенем важкості відтворюваної травми. Підготовка пристрою до роботи завершена. Пристрій підносять ударником 2 до експериментальної тварини і, злегка повертаючи проти стрілки годинника ручку-скобу 11, виводять фіксатор 7 із виїмки 9 або 10, тим самим звільняючи тарировану пружину 5, яка працює на розтиснення та під впливом якої ударник 2 наносить травму піддослідній тварині. Таким чином, пропонований пристрій для відтворювання політравми має просту конструкцію, технологічний в виготовленні, та при необхідності легко перенастроюється на будь-які види травм з різною величиною травмуючої поверхні і ступеню важкості, отриманих у результаті нанесення ударів в різних напрямках по відношенню до тварин, у тому числі і дрібних. Джерела інформації: 1. Авт. св. СРСР № 1366155, МПК4 А 61 В 17/00,1986 2. Авт. св. СРСР № 1408447, МПК4 G 09 В 23/28,1986, прототип. Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for reproducing polytrauma
Автори англійськоюZamiatin Petro Mykolaiovych, Chernov Oleksandr Leonidovych
Назва патенту російськоюУстройство для воспроизведения политравмы
Автори російськоюЗамятин Петр Николаевич, Чернов Александр Леонидович
МПК / Мітки
МПК: G09B 23/28
Мітки: пристрій, відтворювання, політравмі
