Несуча сталебетонна конструкція

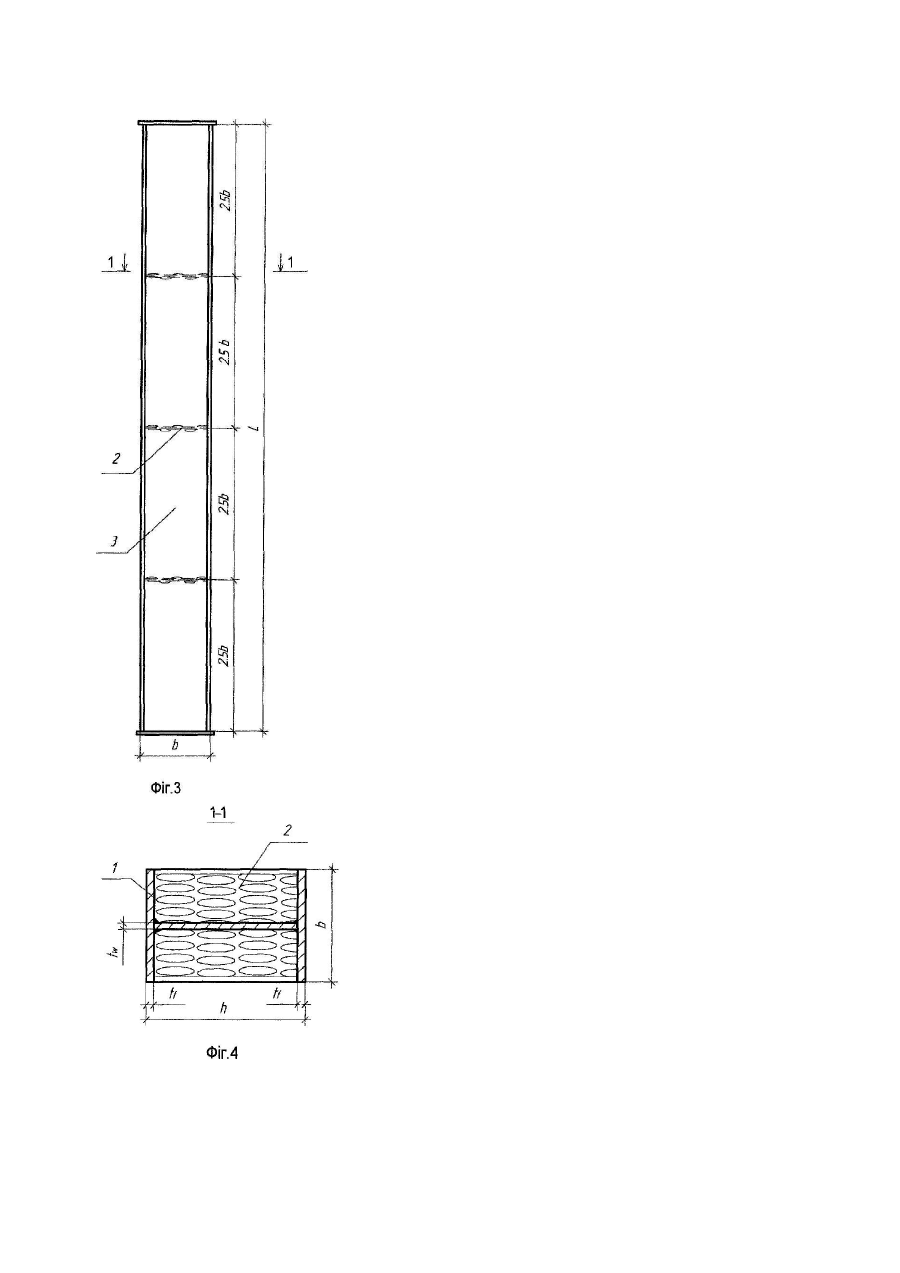

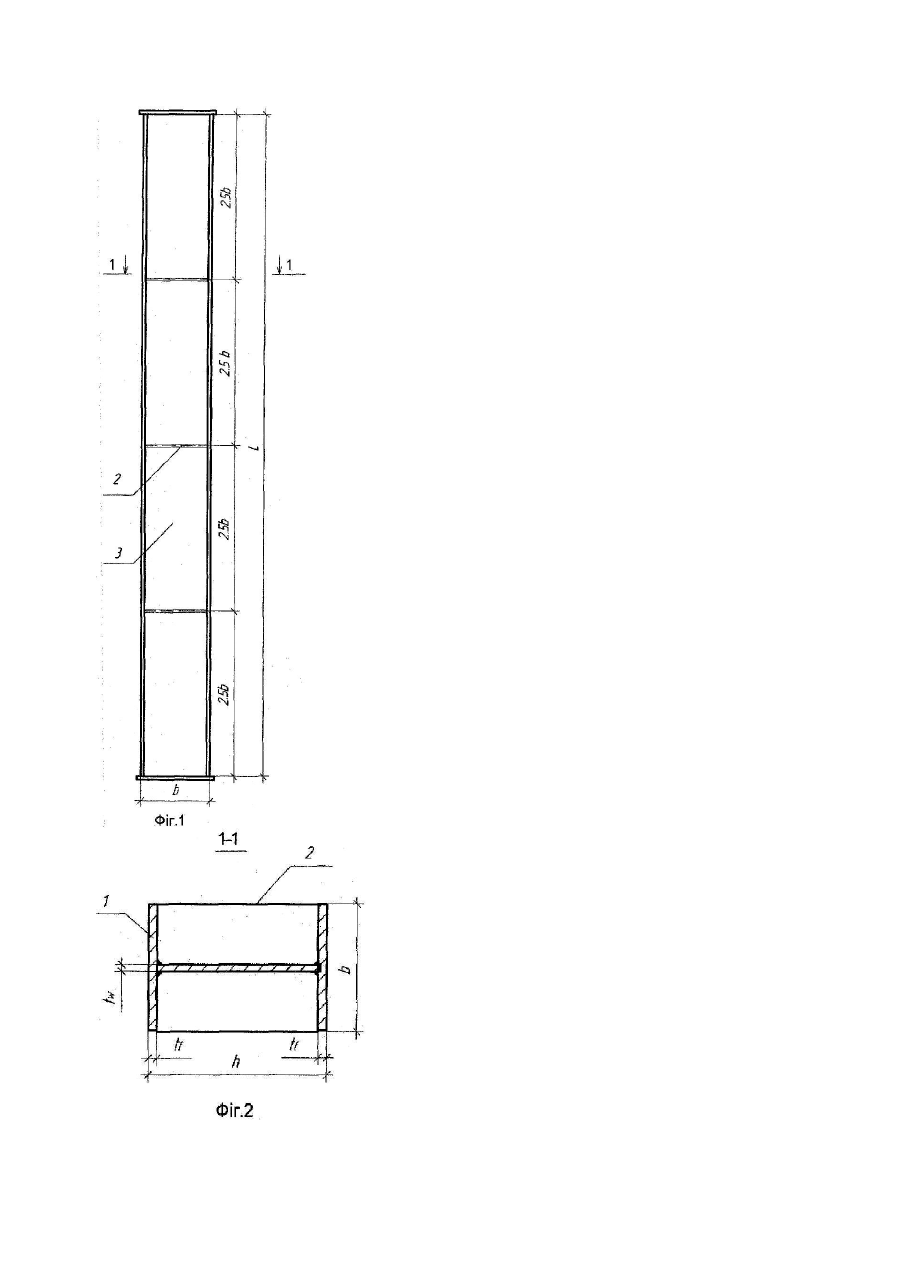

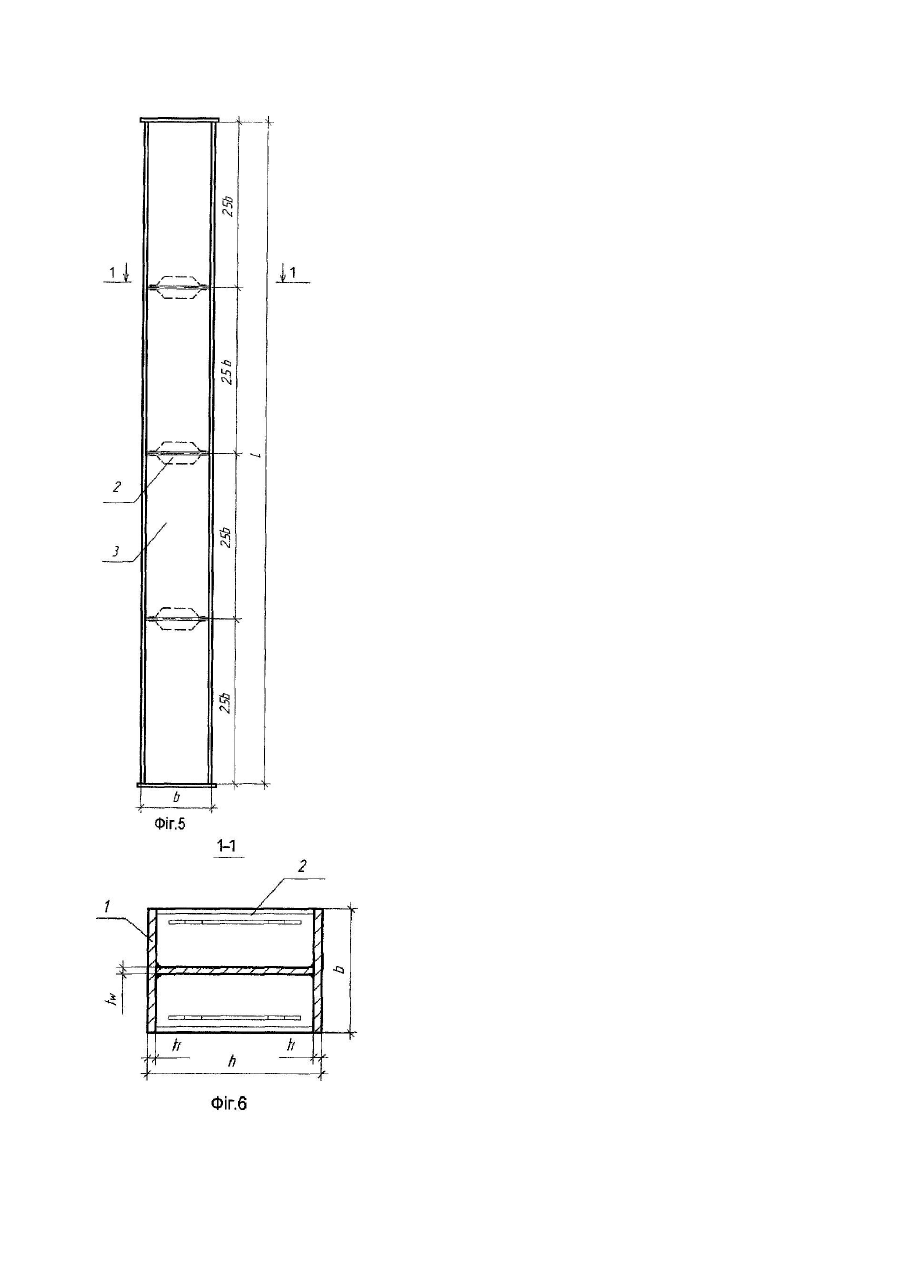

Винахід відноситься до будівництва зокрема до елементів несучих стиснутих конструкцій, що можуть бути використані при спорудженні промислових та цивільних будівель. В останні роки в Україні та за кордоном успішній індустріалізації будівництва сприяють розвиток і впровадження в практику нових сполучень сталі та бетону для їх спільної раціональної роботи в будівельних конструкціях. Сучасне будівництво характеризується пошуком нових видів сполучень сталі та бетону для їх раціональної сумісної роботи. Це досить перспективний напрямок, який забезпечує економію матеріалів, енерго- і трудозатрат [1]. Всім цим вимогам відповідають комплексні сталебетонні конструкції зі складеного сталевого двотавра із боковими порожнинами, заповненими бетоном. Особливістю роботи такої конструкції є те, що сталевий двотавр працює сумісно з бетоном, при цьому підвищується несуча здатність, жорсткість і загальна та місцева стійкість двотавра та конструкції в цілому. Головним для конструкції зі складеного сталевого двотавра з боковими порожнинами, заповненими бетоном, є можливість використання двотавра в якості опалубки для заповнення бетоном, що дає значний техніко-економічний ефект за рахунок скорочення термінів будівництва, зменшення витрат на пропарювання та значно простіший процес бетонування. Однак, при виготовленні такої стійки необхідно передбачити спеціальні заходи щодо забезпечення сумісної роботи сталевого складеного двотавра з бетоном. При цьому можливе застосування спеціальних анкерних засобів у вигляді сталевого, просічновитяжного листів або сталевого листа з арматурним хомутом, які встановлюють в бокових порожнинах складеного сталевого двотавра до заповнення його бетоном. За рахунок цього забезпечується сумісна робота бетону зі складеним сталевим двотавром, а також підвищення жорсткості та несучої здатності конструкції в цілому [2]. На фіг.1 зображена сталебетонна конструкція, виконана зі сталевого складеного двотавра з анкерними засобами у вигляді сталевого листа; на фіг.2 - переріз 1-1 на фіг.1; на фіг.3 зображена сталебетонна конструкція, виконана зі сталевого складеного двотавра з анкерними засобами у вигляді просічно-витяжного листа; на фіг.4 - переріз на фіг.3; на фіг.5 зображена сталебетонна конструкція, виконана зі сталевого складеного двотавра з анкерними засобами у вигляді сталевого листа з арматурним хомутом; на фіг.6 - переріз на фіг.5. Сталебетонна стійка складається зі складеного сталевого двотавра 1 (фіг.2, 4, 6),в бокових порожнинах якого закріплені анкерні засоби різних типів 2 (фіг.1,3,5). Анкерні засоби закріплюють в бокових порожнинах двотавра за допомогою електрозварювання. Література: 1. Стороженко Л.И., Семко О.В., Ефименко В.И. Сталежелезобетонные конструкции. - К: "Четверта хвиля", 1997. -160с. 2. Стороженко Л. І., Семко О.В. Сталезалізобетонні конструкції. - Навчальний посібник, Полтава, 2001. 55с.
