Обладнання для термоімпульсного видалення задирок

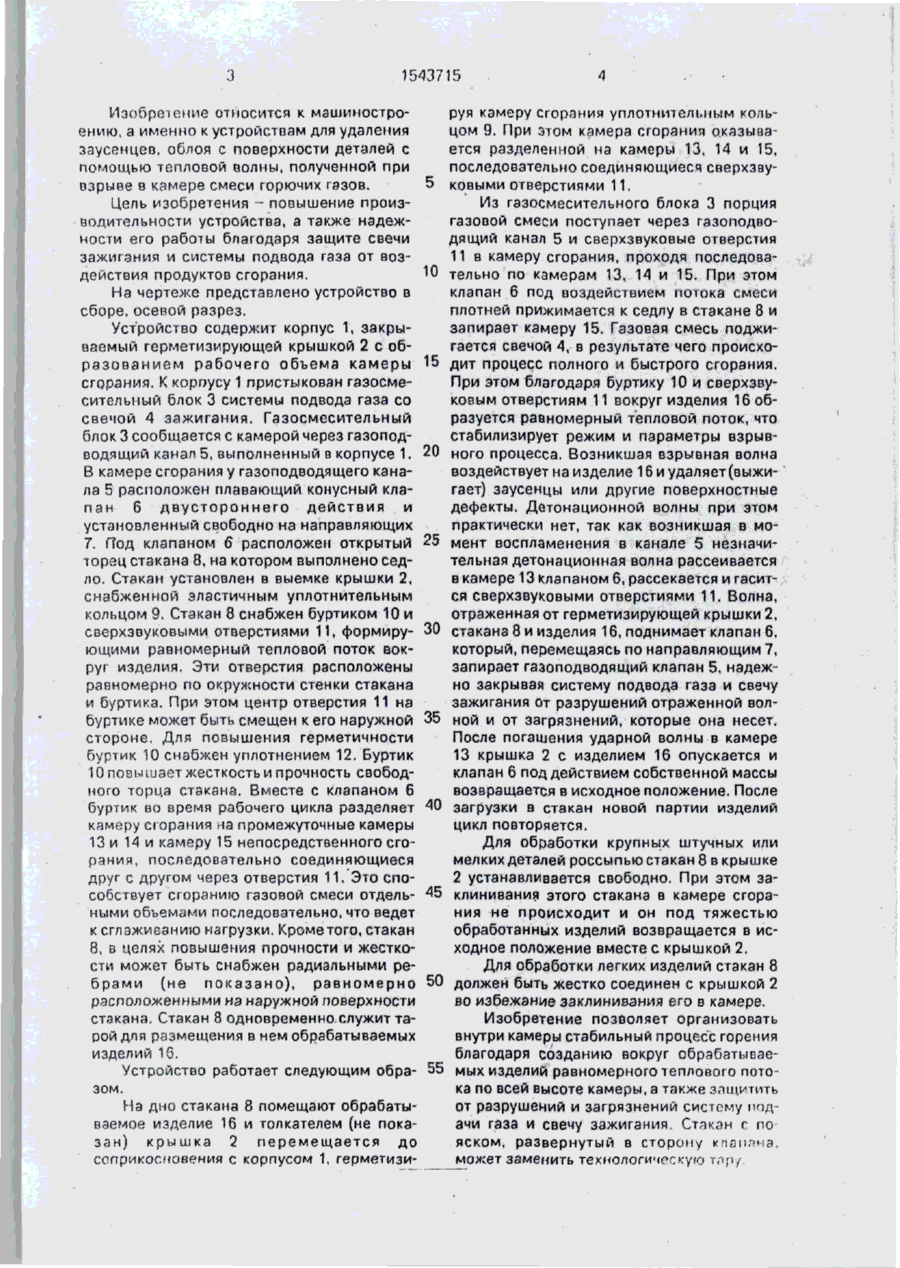

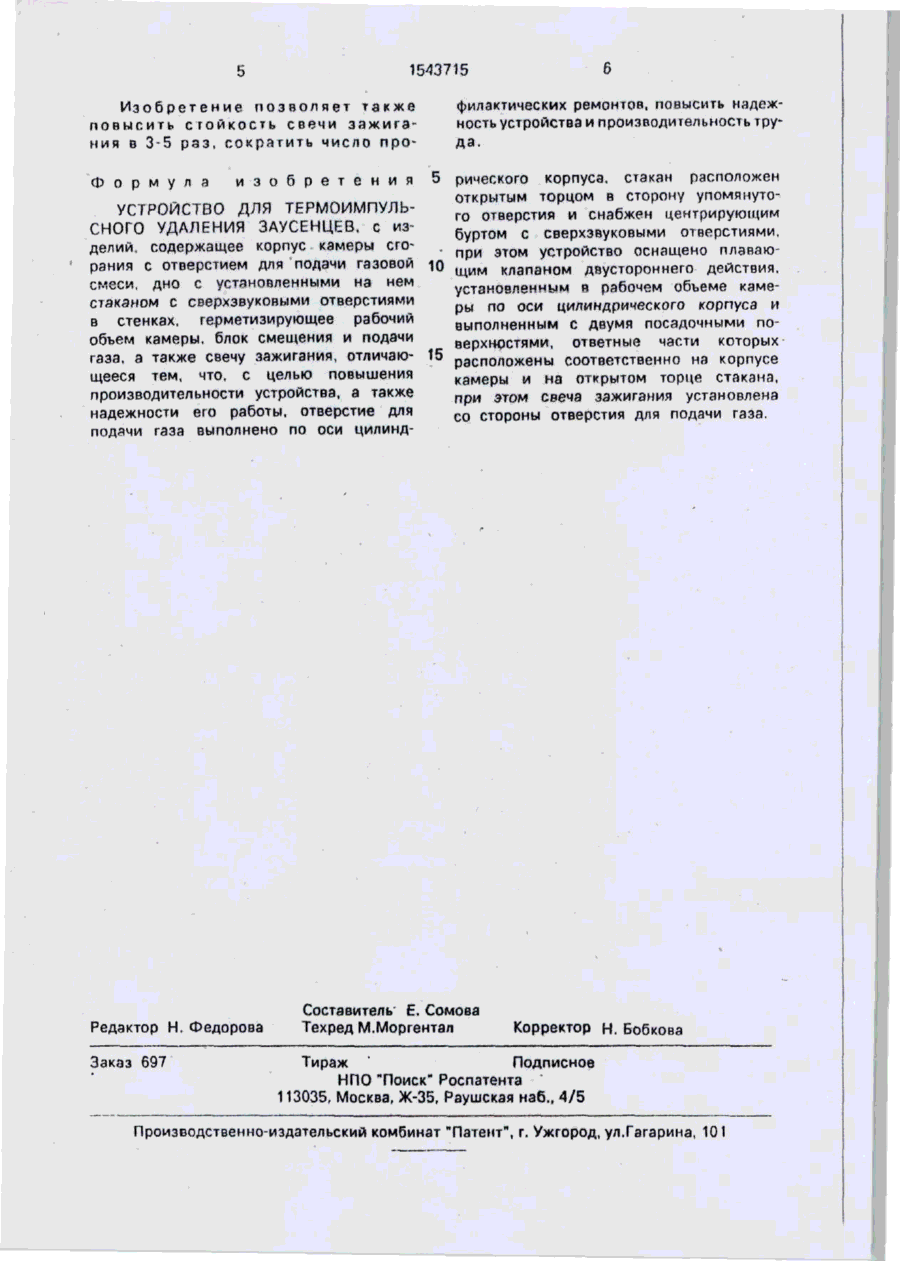

Изобретение относится к технологии машиностроения в частности к устройствам для удаления с деталей заусенцев, облоя с помощью тепловой ванны, полученной при взрыве газовой смеси. Цель изобретения - повышение производительности г устройства и надежности его работы за счет введения защиты свечи зажигания и смесительного блока от воздействия отраженной волны и продуктов сгорания В цилиндрическом корпусе камеры 1 на герметизирующей его крышке 2 установлен стакан 8 с центрирующим буртиком и сверхзвуковыми отверстиями в стенках и буртике Стакан служит для размещения обрабатываемых изделий Устройство снабжено клапаном 6 двустороннего действия, который в процессе заполнения и воспламенения смеси раздепяет рабочий объем камеры на три последовательно соединенные камеры 13, 14, 15. В момент образования отраженной волны, опасной для свечи зажигания и смесительного блока, клапан под ее действием поднимается и перекрывает входное отверстие, защищая упомянутые выше элементы 1 ил. 1543715 Изобретение относится к машиностроению, а именно к устройствам для удаления заусенцев, облоя с поверхности деталей с помощью тепловой волны, полученной при взрыве в камере смеси горючих гэзов. Цель изобретения - повышение производительности устройства, а также надежности его работы благодаря защите свечи зажигания и системы подвода газа от воздействия продуктов сгорания. На чертеже представлено устройство в сборе, осевой разрез. Устройство содержит корпус Т, закрываемый герметизирующей крышкой 2 с образованием рабочего объема камеры сгорания. К корпусу 1 пристыкован газосмесительный блок 3 системы подвода газа со свечой 4 зажигания. Газосмесительный блок 3 сообщается с камерой через газоподводящий канал 5, выполненный в корпусе 1. В камере сгорания у газоподводящего канала 5 расположен плавающий конусный клапан 6 двустороннего действия и установленный свободно на направляющих 7. Под клапаном б расположен открытый й торец стакана 8, на котором выполнено седло. Стакан установлен в выемке крышки 2, снабженной эластичным уплотнительным кольцом 9. Стакан 8 снабжен буртиком 10 и сверхзвуковыми отверстиями 11, формирующими равномерный тепловой поток вокруг изделия. Эти отверстия расположены равномерно по окружности стенки стакана и буртика. При этом центр отверстия 11 на буртике может быть смещен к его наружной й стороне. Для повышения герметичности буртик 10 снабжен уплотнением 12. Буртик 10 повышает жесткость и прочность свободного торца стакана. Вместе с клапаном 6 буртик во время рабочего цикла разделяет камеру сі орания гіа промежуточные камеры 13 и 14 и камеру 15 непосредственного сгорания, последовательно соединяющиеся друг с другом через отверстия 11. Это способствует сгоранию газовой смеси отдельными объемами последовательно, что ведет к сглаживанию нагрузки. Кроме того, стакан 8, в целях повышения прочности и жесткости может быть снабжен радиальными ребрами (не показано), равномерно расположенными на наружной поверхности стакана. Стакан 8 одновременно служит тарой для размещения в нем обрабатываемых изделий 1G. 5 Ю 15 20 25 30 35 40 руя камеру сгорания уплотнительиым кольцом 9. При этом камера сгорания оказывается разделенной на камеры 13. 14 и 15. последовательно соединяющиеся сверхзвуковыми отверстиями 11. Из газосмесительного блока 3 порция газовой смеси поступает через газоподводящий канал 5 и сверхзвуковые отверстия 11 в камеру сгорания, проходя последовательно по камерам 13, 14 и 15. При этом клапан 6 под воздействием потока смеси плотней прижимается к седлу в стакане 8 и запирает камеру 15. Газовая смесь поджигается свечой 4, в результате чего происходит процесс полного и быстрого сгорания. При этом благодаря буртику 10 и сверхзвуковым отверстиям 11 вокруг изделия 16 образуется равномерный тепловой поток, что стабилизирует режим и параметры взрывного процесса. Возникшая взрывная волна воздействует на изделие 16 и удаляет (выжигает) заусенцы или другие поверхностные дефекты. Детонационной волны при этом практически нет, так как возникшая в момент воспламенения в канале 5 незначительная детонационная волна рассеивается в камере 13 клапаном 6, рассекается и гасится сверхзвуковыми отверстиями 11. Волна, отраженная от герметизирующей крышки 2, стакана 8 и изделия 16, поднимает клапан 6, который, перемещаясь по направляющим 7, запирает газоподводящий клапан 5, надежно закрывая систему подвода газа и свечу зажигания от разрушений отраженной волной и от загрязнений, которые она несет. После погашения ударной волны в камере 13 крышка 2 с изделием 16 опускается и клапан 6 под действием собственной массы возвращается в исходное положение. После загрузки в стакан новой партии изделий цикл повторяется. Для обработки крупных штучных или мелких деталей россыпью стакан 8 в крышке 2 устанавливается свободно. При этом за45 клинивания этого стакана в камере сгорания не происходит и он под тяжестью обработанных изделий возвращается в исходное положение вместе с крышкой 2. Для обработки легких изделий стакан 8 50 должен быть жестко соединен с крышкой 2 во избежание заклинивания его в камере. Изобретение позволяет организовать внутри камеры стабильный процесс горения благодаря созданию вокруг обрабатываеУстройство работает следующим обра- 55 мых изделий равномерного теплового потозом. ка по всей высоте камеры, а также защитить от разрушений и загрязнений систему модНа дно стакана 8 помещают обрабатыачи газа и свечу зажигания. Стакан г по ваемое изделие 16 и толкателем (не покаяском, развернутый в сторону клапана, зан) крышка 2 перемещается до может заменить технологическую тлр/ соприкосновения с корпусом 1, герметизи 1543715 Изобретение позволяет также повысить с т о й к о с т ь свечи з а ж и г а ния в 3-5 раз, сократить число проФ о р м у л и з о б р е т е н и я УСТРОЙСТВО ДЛЯ ТЕРМОИМПУЛЬСНОГО УДАЛЕНИЯ ЗАУСЕНЦЕВ, с изделий, содержащее корпус камеры егорания с отверстием для подачи газовой смеси, дно с установленными на нем стаканом с сверхзвуковыми отверстиями в стенках, герметизирующее рабочий объем камеры, блок смещения и подачи газа, а также свечу зажигания, отличающееся тем, что, с целью повышения производительности устройства, а также надежности его работы, отверстие для подачи газа выполнено по оси цилинд Редактор Н. Федорова Заказ 697 филактических ремонтов, повисить надежность устройства и производительность труда. 5 рического корпуса, стакан расположен открытым торцом в сторону упомянутого отверстия и снабжен центрирующим буртом с сверхзвуковыми отверстиями, при этом устройство оснащено плаваюЮ щим клапаном двустороннего действия, УГТЗНО°іонним в пабочем объеме камеры по оси цилиндрического корпуса и выполненным с двумя посадочными поверхностями, ответные части которых 15 расположены соответственно на корпусе камеры и на открытом торце стакана, при этом свеча зажигания установлена со стороны отверстия для подачи газа. Составитель Е. Сомова Техред М.Моргентал Корректор Н. Бобкова Тираж " Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
