Струменевий насос

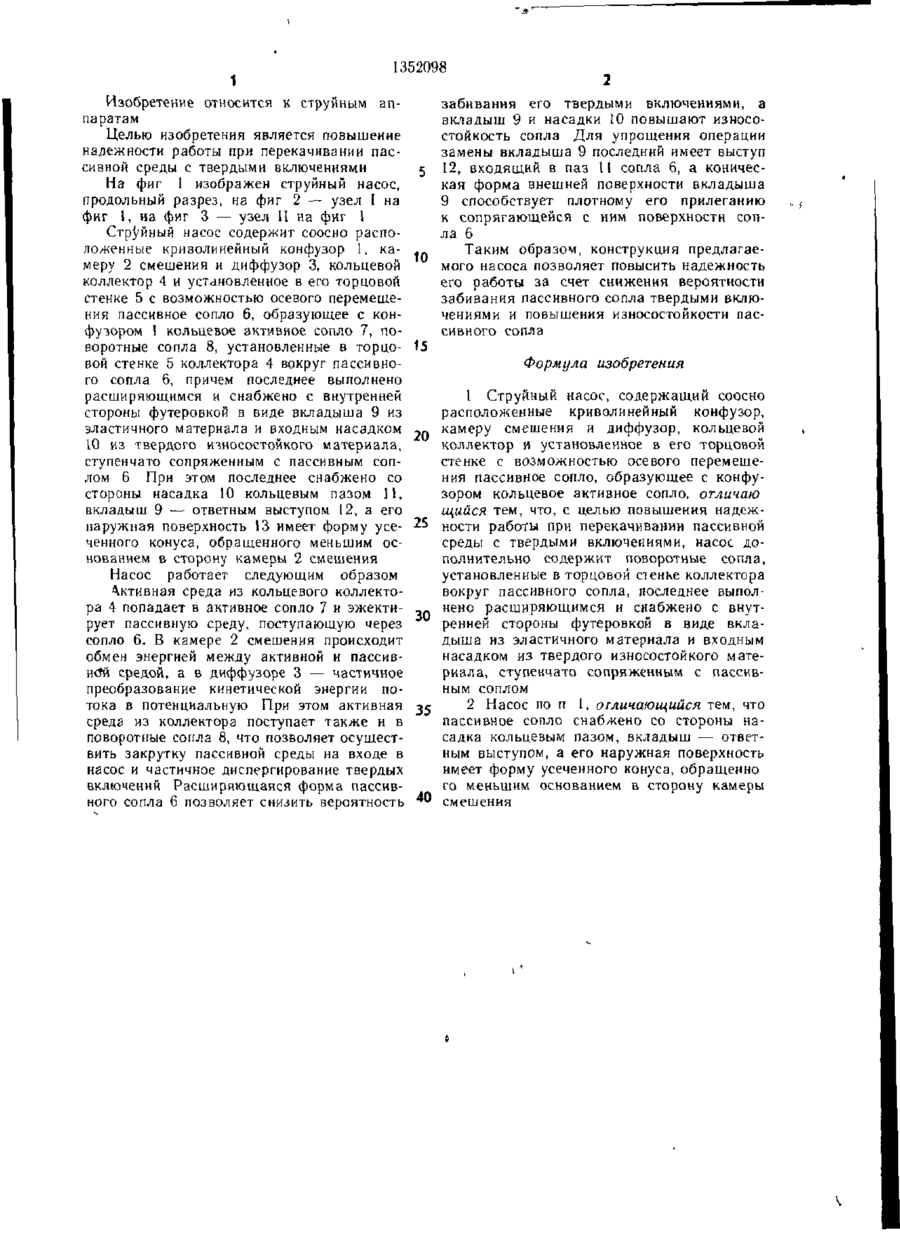

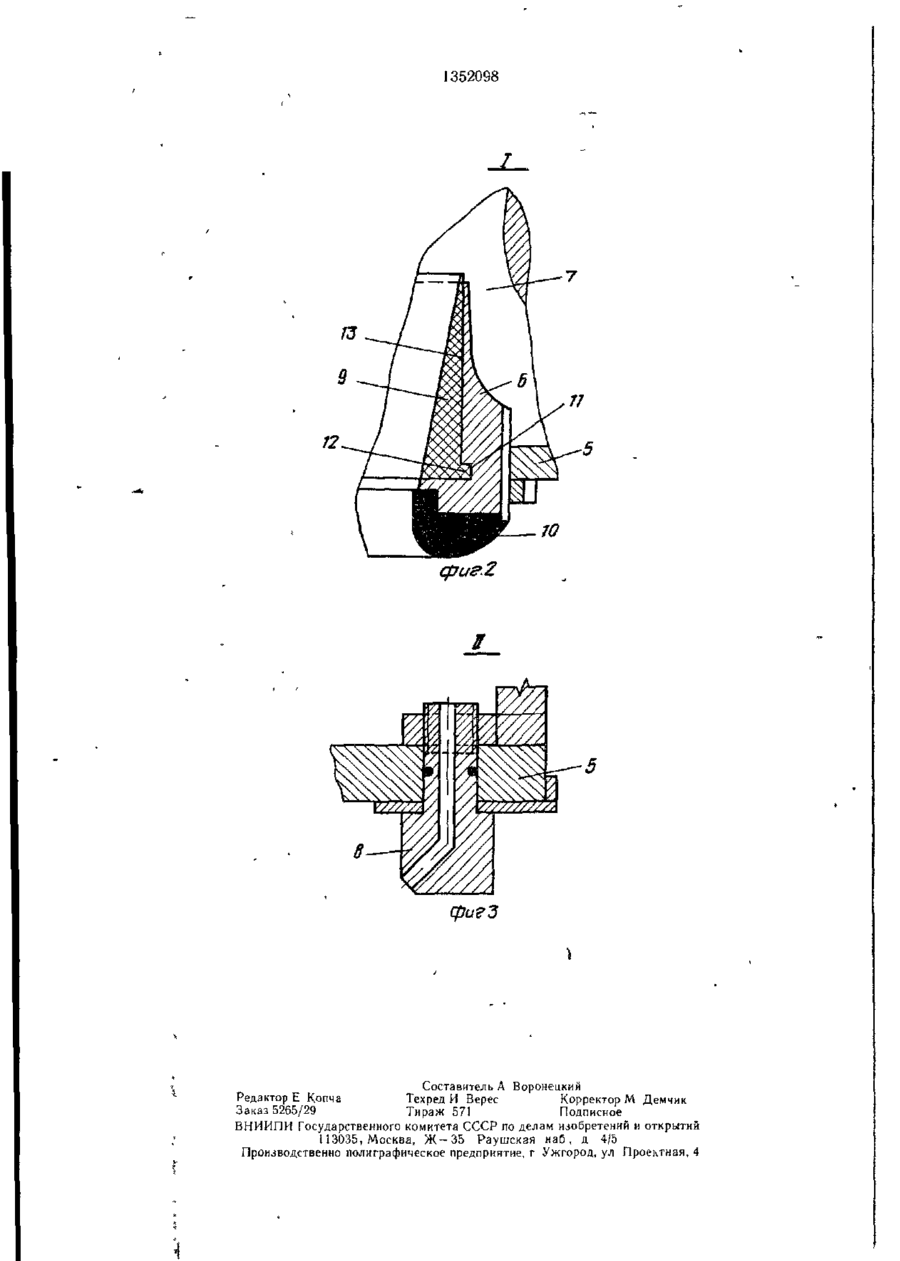

Изобретение позволяет повысить на дежность работы насоса при перекачивании пассивной среды с твердыми включениями (ТВ) В торцовой стенке 5 коллектора 4 во круг пассивного сопла (ПС) 6 установлены поворотные сопла 8 ПС 6 выполнено рас ширяющимся и с внутренней стороны снаб жено футеровкой в виде вкладыша 9 из эластичного материала Входной насадок 10 ПС 6 выполнен из износостойкою материала и ступенчато сопряжен с ПС 6 Часть актив ной среды из коллектора 4 поступает в соп ла 8, что позволяет осуществить закрутку пассивной среды на входе в насос и час тичное диспергирование ТВ Кроме того, снижается вероятность забивания сопла 6 ТВ и повышается его износостойкость 1 з п ф лы, 3 ил 1352098 1 Изобретение относится к струйным апзабивания его твердыми включениями, а паратам вкладыш 9 и насадки 10 повышают износоЦелью изобретения является повышение стойкость сопла Для упрощения операции надежности работы при перекачивании пасзамены вкладыша 9 последний имеет выступ сивной среды с твердыми включениями 12, входящий в паз 11 сопла 6, а коническая форма внешней поверхности вкладыша На фиг 1 изображен струйный насос, 9 способствует плотному его прилеганию продольный разрез, на фиг 2 — узел I на к сопрягающейся с ним поверхности сопфиг 1, на фиг 3 — узел II на фиг 1 ла 6 Струйный насос содержит соосно расположенные криволинейный конфузор 1, каТаким образом, конструкция предлагаемеру 2 смешения и диффузор 3, кольцевой 10 мого насоса позволяет повысить надежность коллектор 4 и установленное в его торцовой его работы за счет снижения вероятности стенке 5 с возможностью осевого перемещезабивания пассивного сопла твердыми вклюния пассивное сопло 6, образующее с кончениями и повышения износостойкости пасфурором 1 кольцевое активное сопло 7, посивного сопла воротные сопла 8, установленные в торцовой стенке 5 коллектора 4 вокруг пассивноФормула изобретения го сопла 6, причем последнее выполнено расширяющимся и снабжено с внутренней 1 Струйный насос, содержащий соосно стороны футеровкой в виде вкладыша 9 из расположенные криволинейный конфузор, эластичного материала и входным насадком камеру смешения и диффузор, кольцевой 10 из твердого износостойкого материала, 20 коллектор и установленное в его торцовой ступенчато сопряженным с пассивным сопстенке с возможностью осевого перемещелом 6 При этом последнее снабжено со ния пассивное сопло, образующее с конфустороны насадка 10 кольцевым пазом И, зором кольцевое активное сопло, отличаю вкладыш 9 — ответным выступом 12, а его щийся тем, что, с целью повышения надежнаружная поверхность 13 имеет форму усе- 25 ности работы при перекачивании пассивной ченного конуса, обращенного меньшим оссреды с твердыми включениями, насос донованием в сторону камеры 2 смешения полнительно содержит поворотные сопла, Насос работает следующим образом установленные в торцовой стенке коллектора Активная среда из кольцевого коллектовокруг пассивного сопла, последнее выполра 4 попадает в активное сопло 7 и эжектинено расширяющимся и снабжено с внутрует пассивную среду, поступающую через 30 ренней стороны футеровкой в виде вкласопло 6. В камере 2 смешения происходит дыша из эластичного материала и входным обмен энергией между активной и пассивнасадком из твердого износостойкого матеней средой, а в диффузоре 3 — частичное риала, ступенчато сопряженным с пассивпреобразование кинетической энергии поным соплом тока в потенциальную При этом активная 2 Насос по п 1, отличающийся тем, что среда из коллектора поступает также и в 35 пассивное сопло снабжено со стороны наповоротные сопла 8, что позволяет осущестсадка кольцевым пазом, вкладыш — ответвить закрутку пассивной среды на входе в ным выступом, а его наружная поверхность насос и частичное диспергирование твердых имеет форму усеченного конуса, обращенно включений Расширяющаяся форма пассивго меньшим основанием в сторону камеры ного сопла 6 позволяет снизить вероятность 40 смешения 1352098 10 сриг.2 її 8 фи? З Составитель А Воронєцкий Редактор Е Копча Техред И Верес Корректор М Демчик Заказ 5265/29 Тираж 571 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий М3035, Москва, Ж - 3 5 Раушская наб , д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4
