Концентрат мастильно-холодильного технологічного засобу для механічної обробки металів

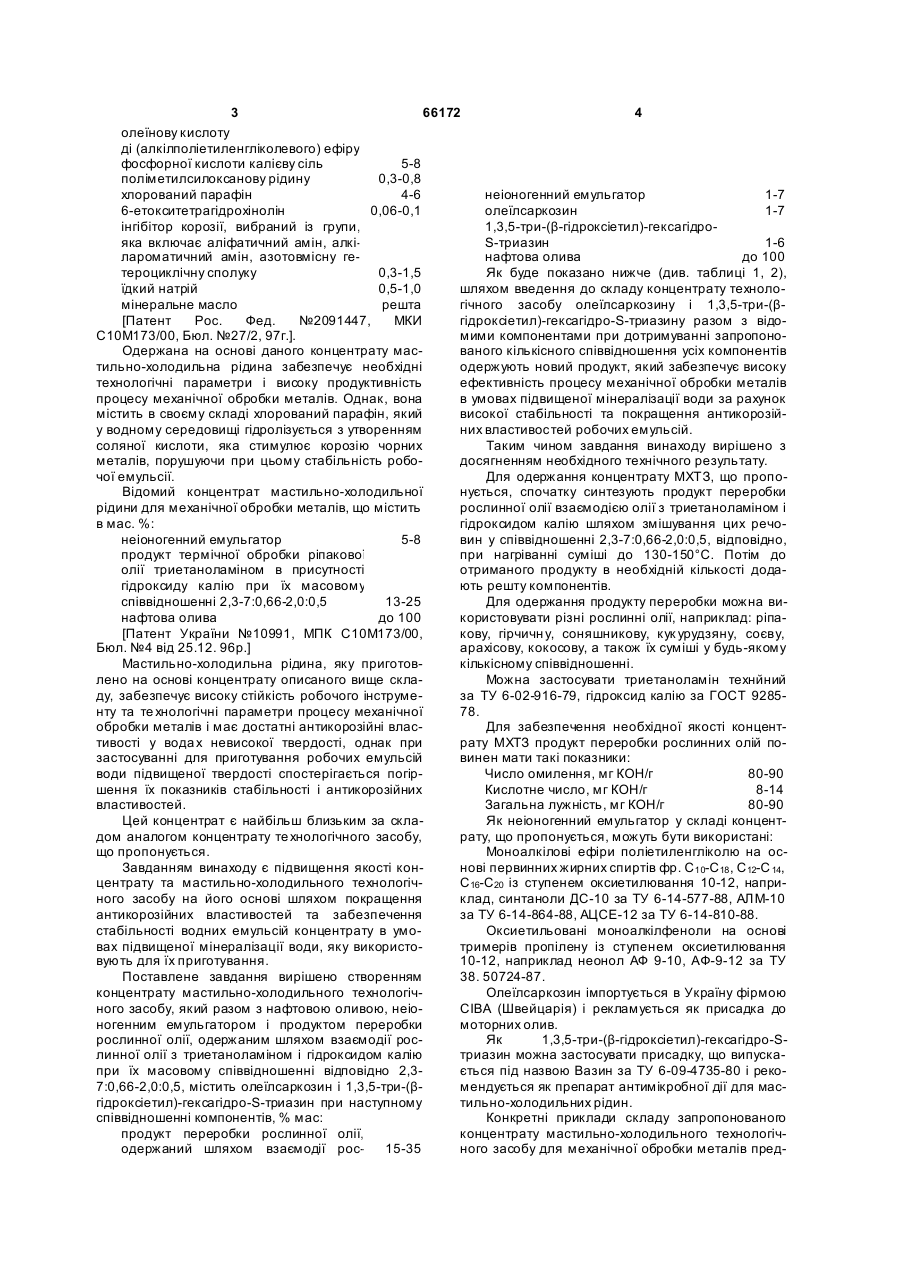

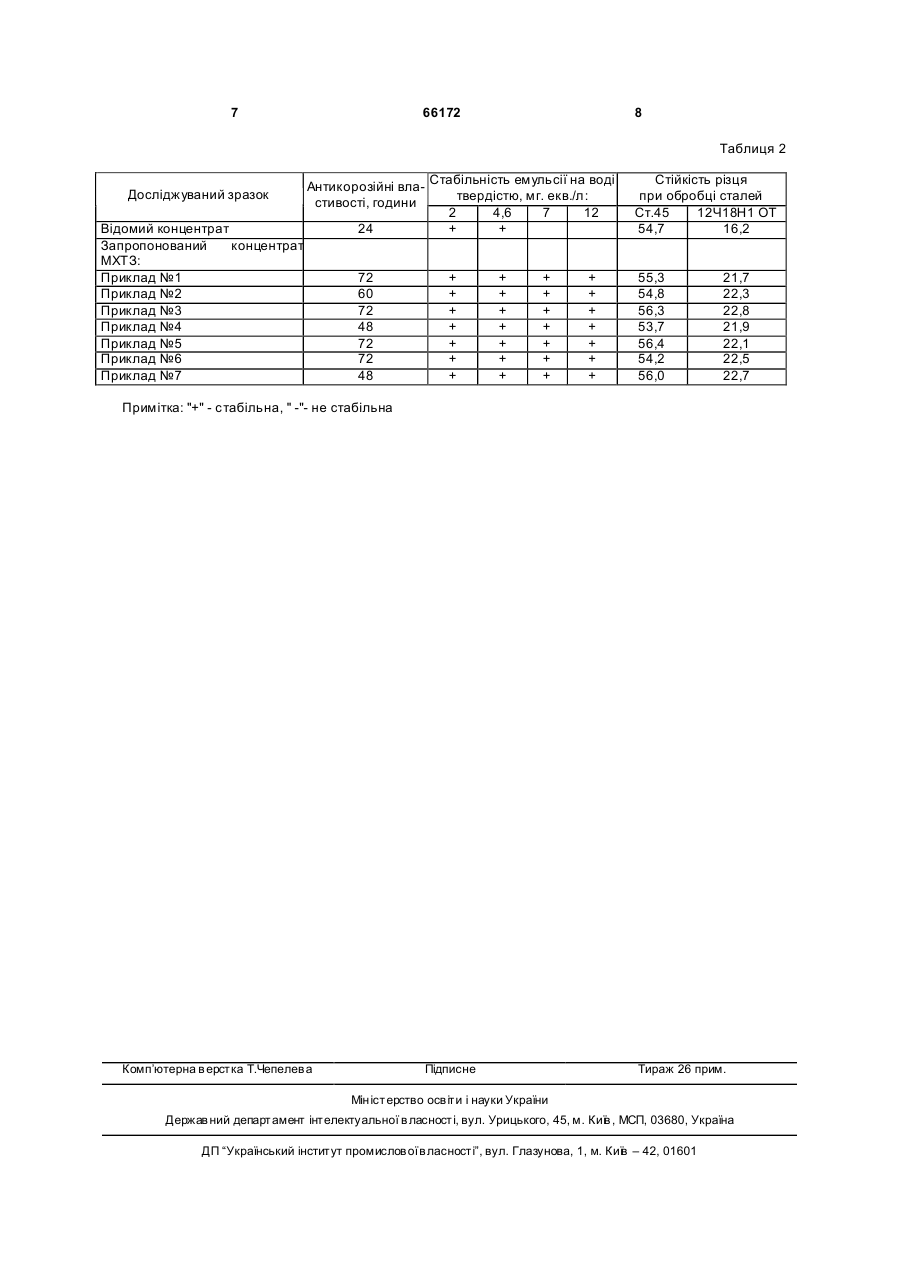

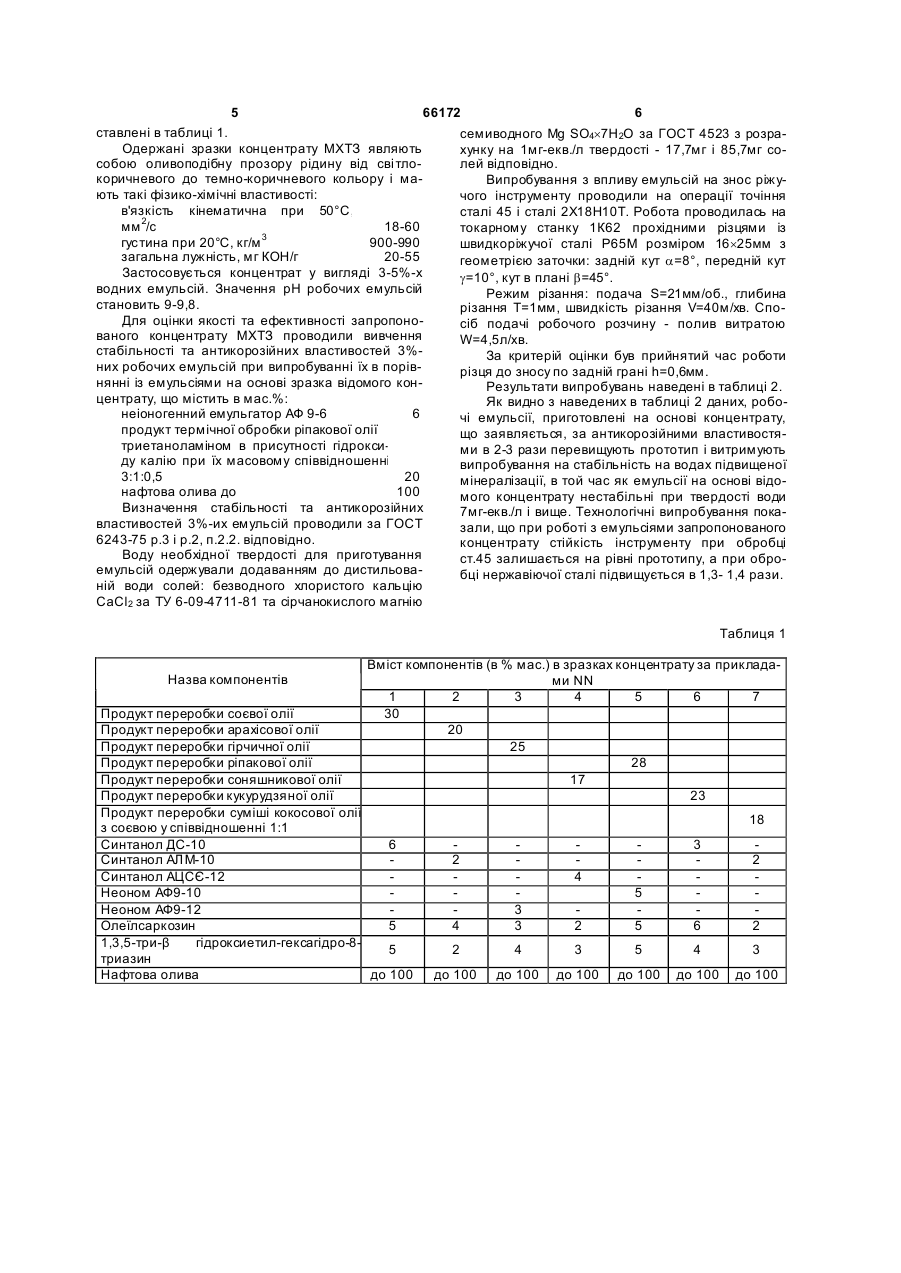

1. Концентрат мастильно-охолоджувального технологічного засобу для механічної обробки металів, що містить нафтову оливу, неіоногенний емульгатор та продукт взаємодії рослинної олії з триетаноламіном і гідроксидом калію при їх масо C2 2 (19) 1 3 66172 4 олеїнову кислоту ді (алкілполіетиленгліколевого) ефіру фосфорної кислоти калієву сіль 5-8 поліметилсилоксанову рідину 0,3-0,8 хлорований парафін 4-6 неіоногенний емульгатор 1-7 6-етокситетрагідрохінолін 0,06-0,1 олеїлсаркозин 1-7 інгібітор корозії, вибраний із групи, 1,3,5-три-(β-гідроксіетил)-гексагідрояка включає аліфатичний амін, алкіS-триазин 1-6 лароматичний амін, азотовмісну генафтова олива до 100 тероциклічну сполуку 0,3-1,5 Як буде показано нижче (див. таблиці 1, 2), їдкий натрій 0,5-1,0 шляхом введення до складу концентрату техноломінеральне масло решта гічного засобу олеїлсаркозину і 1,3,5-три-(β[Патент Рос. Фед. №2091447, МКИ гідроксіетил)-гексагідро-S-триазину разом з відоС10Μ173/00, Бюл. №27/2, 97г.]. мими компонентами при дотримуванні запропоноОдержана на основі даного концентрату масваного кількісного співвідношення усіх компонентів тильно-холодильна рідина забезпечує необхідні одержують новий продукт, який забезпечує високу технологічні параметри і високу продуктивність ефективність процесу механічної обробки металів процесу механічної обробки металів. Однак, вона в умовах підвищеної мінералізації води за рахунок містить в своєму складі хлорований парафін, який високої стабільності та покращення антикорозійу водному середовищі гідролізується з утворенням них властивостей робочих емульсій. соляної кислоти, яка стимулює корозію чорних Таким чином завдання винаходу вирішено з металів, порушуючи при цьому стабільність рободосягненням необхідного технічного результату. чої емульсії. Для одержання концентрату МХТЗ, що пропоВідомий концентрат мастильно-холодильної нується, спочатку синтезують продукт переробки рідини для механічної обробки металів, що містить рослинної олії взаємодією олії з триетаноламіном і в мас. %: гідроксидом калію шляхом змішування цих речонеіоногенний емульгатор 5-8 вин у співвідношенні 2,3-7:0,66-2,0:0,5, відповідно, продукт термічної обробки ріпакової при нагріванні суміші до 130-150°С. Потім до олії триетаноламіном в присутності отриманого продукту в необхідній кількості додагідроксиду калію при їх масовому ють решту компонентів. співвідношенні 2,3-7:0,66-2,0:0,5 13-25 Для одержання продукту переробки можна винафтова олива до 100 користовувати різні рослинні олії, наприклад: ріпа[Патент України №10991, МПК С10Μ173/00, кову, гірчичн у, соняшникову, кук урудзяну, соєву, Бюл. №4 від 25.12. 96р.] арахісову, кокосову, а також їх суміші у будь-якому Мастильно-холодильна рідина, яку приготовкількісному співвідношенні. лено на основі концентрату описаного вище склаМожна застосувати триетаноламін технйний ду, забезпечує високу стійкість робочого інструмеза ТУ 6-02-916-79, гідроксид калію за ГОСТ 9285нту та те хнологічні параметри процесу механічної 78. обробки металів і має достатні антикорозійні власДля забезпечення необхідної якості конценттивості у вода х невисокої твердості, однак при рату МХТЗ продукт переробки рослинних олій позастосуванні для приготування робочих емульсій винен мати такі показники: води підвищеної твердості спостерігається погірЧисло омилення, мг КОН/г 80-90 шення їх показників стабільності і антикорозійних Кислотне число, мг КОН/г 8-14 властивостей. Загальна лужність, мг КОН/г 80-90 Цей концентрат є найбільш близьким за склаЯк неіоногенний емульгатор у складі концентдом аналогом концентрату те хнологічного засобу, рату, що пропонується, можуть бути використані: що пропонується. Моноалкілові ефіри поліетиленгліколю на осЗавданням винаходу є підвищення якості коннові первинних жирних спиртів фр. С10-С18 , С12-С 14, центрату та мастильно-холодильного технологічС16-С20 із ступенем оксиетилювання 10-12, наприного засобу на його основі шляхом покращення клад, синтаноли ДС-10 за ТУ 6-14-577-88, АЛМ-10 антикорозійних властивостей та забезпечення за ТУ 6-14-864-88, АЦСЕ-12 за ТУ 6-14-810-88. стабільності водних емульсій концентрату в умоОксиетильовані моноалкілфеноли на основі вах підвищеної мінералізації води, яку використотримерів пропілену із ступенем оксиетилювання вують для їх приготування. 10-12, наприклад неонол АФ 9-10, АФ-9-12 за ТУ Поставлене завдання вирішено створенням 38. 50724-87. концентрату мастильно-холодильного технологічОлеїлсаркозин імпортується в Україну фірмою ного засобу, який разом з нафтовою оливою, неіоСІВА (Швейцарія) і рекламується як присадка до ногенним емульгатором і продуктом переробки моторних олив. рослинної олії, одержаним шляхом взаємодії росЯк 1,3,5-три-(β-гідроксіетил)-гексагідро-Sлинної олії з триетаноламіном і гідроксидом калію триазин можна застосувати присадку, що випускапри їх масовому співвідношенні відповідно 2,3ється під назвою Вазин за ТУ 6-09-4735-80 і реко7:0,66-2,0:0,5, містить олеїлсаркозин і 1,3,5-три-(βмендується як препарат антимікробної дії для масгідроксіетил)-гексагідро-S-триазин при наступному тильно-холодильних рідин. співвідношенні компонентів, % мас: Конкретні приклади складу запропонованого продукт переробки рослинної олії, концентрату мастильно-холодильного технологічодержаний шляхом взаємодії рос15-35 ного засобу для механічної обробки металів пред 5 66172 6 ставлені в таблиці 1. семиводного Mg SO4´7Н2О за ГОСТ 4523 з розраОдержані зразки концентрату МХТЗ являють хунку на 1мг-екв./л твердості - 17,7мг і 85,7мг сособою оливоподібну прозору рідину від сві тлолей відповідно. коричневого до темно-коричневого кольору і маВипробування з впливу емульсій на знос ріжують такі фізико-хімічні властивості: чого інструменту проводили на операції точіння в'язкість кінематична при 50°С, сталі 45 і сталі 2Х18Н10Т. Робота проводилась на мм 2/с 18-60 токарному станку 1К62 прохідними різцями із густина при 20°С, кг/м 3 900-990 швидкоріжучої сталі Р65М розміром 16´25мм з загальна лужність, мг КОН/г 20-55 геометрією заточки: задній кут a=8°, передній кут Застосовується концентрат у вигляді 3-5%-х g=10°, кут в плані b=45°. водних емульсій. Значення рН робочих емульсій Режим різання: подача S=21мм/об., глибина становить 9-9,8. різання Т=1мм, швидкість різання V=40м/хв. СпоДля оцінки якості та ефективності запропоносіб подачі робочого розчину - полив витратою ваного концентрату МХТЗ проводили вивчення W=4,5л/хв. стабільності та антикорозійних властивостей 3%За критерій оцінки був прийнятий час роботи них робочих емульсій при випробуванні їх в поріврізця до зносу по задній грані h=0,6мм. нянні із емульсіями на основі зразка відомого конРезультати випробувань наведені в таблиці 2. центрату, що містить в мас.%: Як видно з наведених в таблиці 2 даних, робонеіоногенний емульгатор АФ 9-6 6 чі емульсії, приготовлені на основі концентрату, продукт термічної обробки ріпакової олії що заявляється, за антикорозійними властивостятриетаноламіном в присутності гідроксими в 2-3 рази перевищують прототип і витримують ду калію при їх масовому співвідношенні випробування на стабільність на водах підвищеної 3:1:0,5 20 мінералізації, в той час як емульсії на основі відонафтова олива до 100 мого концентрату нестабільні при твердості води Визначення стабільності та антикорозійних 7мг-екв./л і вище. Технологічні випробування покавластивостей 3%-их емульсій проводили за ГОСТ зали, що при роботі з емульсіями запропонованого 6243-75 p.3 і р.2, п.2.2. відповідно. концентрату стійкість інструменту при обробці Воду необхідної твердості для приготування ст.45 залишається на рівні прототипу, а при оброемульсій одержували додаванням до дистильовабці нержавіючої сталі підвищується в 1,3- 1,4 рази. ній води солей: безводного хлористого кальцію СаСl2 за ТУ 6-09-4711-81 та сірчанокислого магнію Таблиця 1 Назва компонентів Вміст компонентів (в % мас.) в зразках концентрату за прикладами NN 1 2 3 4 5 6 7 30 20 25 28 17 23 Продукт переробки соєвої олії Продукт переробки арахісової олії Продукт переробки гірчичної олії Продукт переробки ріпакової олії Продукт переробки соняшникової олії Продукт переробки кукурудзяної олії Продукт переробки суміші кокосової олії з соєвою у співвідношенні 1:1 Синтанол ДС-10 6 Синтанол АЛМ-10 Синтанол АЦСЄ-12 Неоном АФ9-10 Неоном АФ9-12 Олеїлсаркозин 5 1,3,5-три-β гідроксиетил-гексагідро-85 триазин Нафтова олива до 100 18 2 4 3 3 4 2 5 5 3 6 2 2 2 4 3 5 4 3 до 100 до 100 до 100 до 100 до 100 до 100 7 66172 8 Таблиця 2 Досліджуваний зразок Відомий концентрат Запропонований концентрат МХТЗ: Приклад №1 Приклад №2 Приклад №3 Приклад №4 Приклад №5 Приклад №6 Приклад №7 Антикорозійні вла- Стабільність емульсії на воді твердістю, мг. екв./л: стивості, години 2 4,6 7 12 24 + + 72 60 72 48 72 72 48 + + + + + + + + + + + + + + + + + + + + + + + + + + + + Стійкість різця при обробці сталей Ст.45 12Ч18Н1 ОТ 54,7 16,2 55,3 54,8 56,3 53,7 56,4 54,2 56,0 21,7 22,3 22,8 21,9 22,1 22,5 22,7 Примітка: "+" - стабільна, " -"- не стабільна Комп’ютерна в ерстка Т.Чепелева Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
