Універсальний тренажер

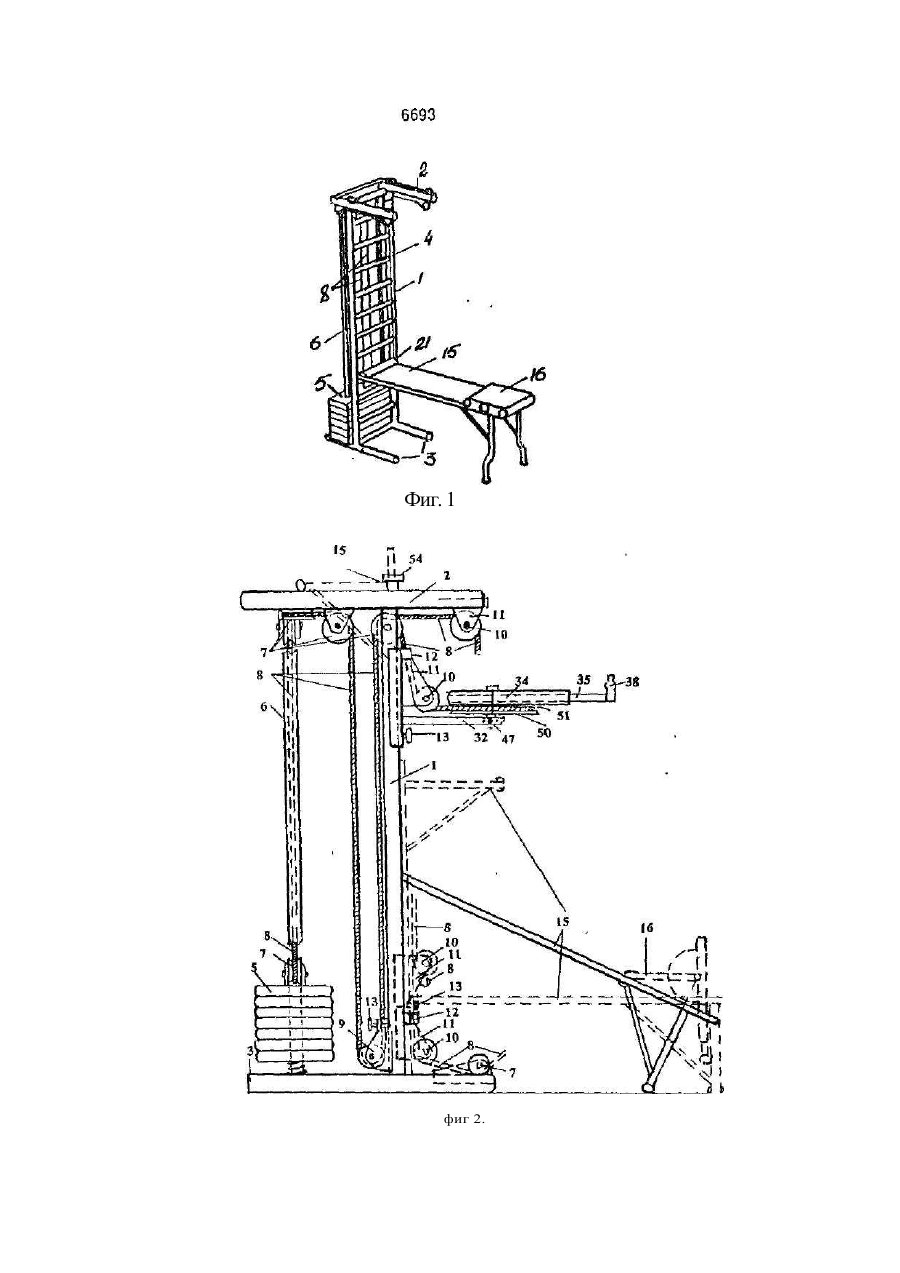

(57) 1. Универсальный тренажер, содержащий раму, смонтированную на ней тро-соблочную систему с грузом, трос которой связан со сменными рукоятками, средство для регулировки длины троса, выполненное в виде блока с обоймой, смонтированной на раме с возможностью перемещения и фиксации положения, и средство для регулирования положения точки сбегания троса, отличающийся тем, что он дополнительно содержит съемный лежак, с откидным сиденьем, съемные рычажные нагружатели и съемные кронштейны со средствами для крепления на раме и боковинах лежака и сидения, при этом рама выполнена в виде гимнастической стенки с перекладинами и верхним съемным грифом, лежак снабжен захватом для установки его на перекладинах рамы, а каждый рычажный нагружатель содержит рычаг, разъемные соединения для конца троса и крепежные элементы для установки нагружателя на кронштейне или на вертикальных стойках рамы и боковинах лежака и сидения с возможностью поворота, причем вертикальные стойки и боковины лежака и сидения имеют отверстия под крепежные элементы кронштейнов и рычажных нагружателей.

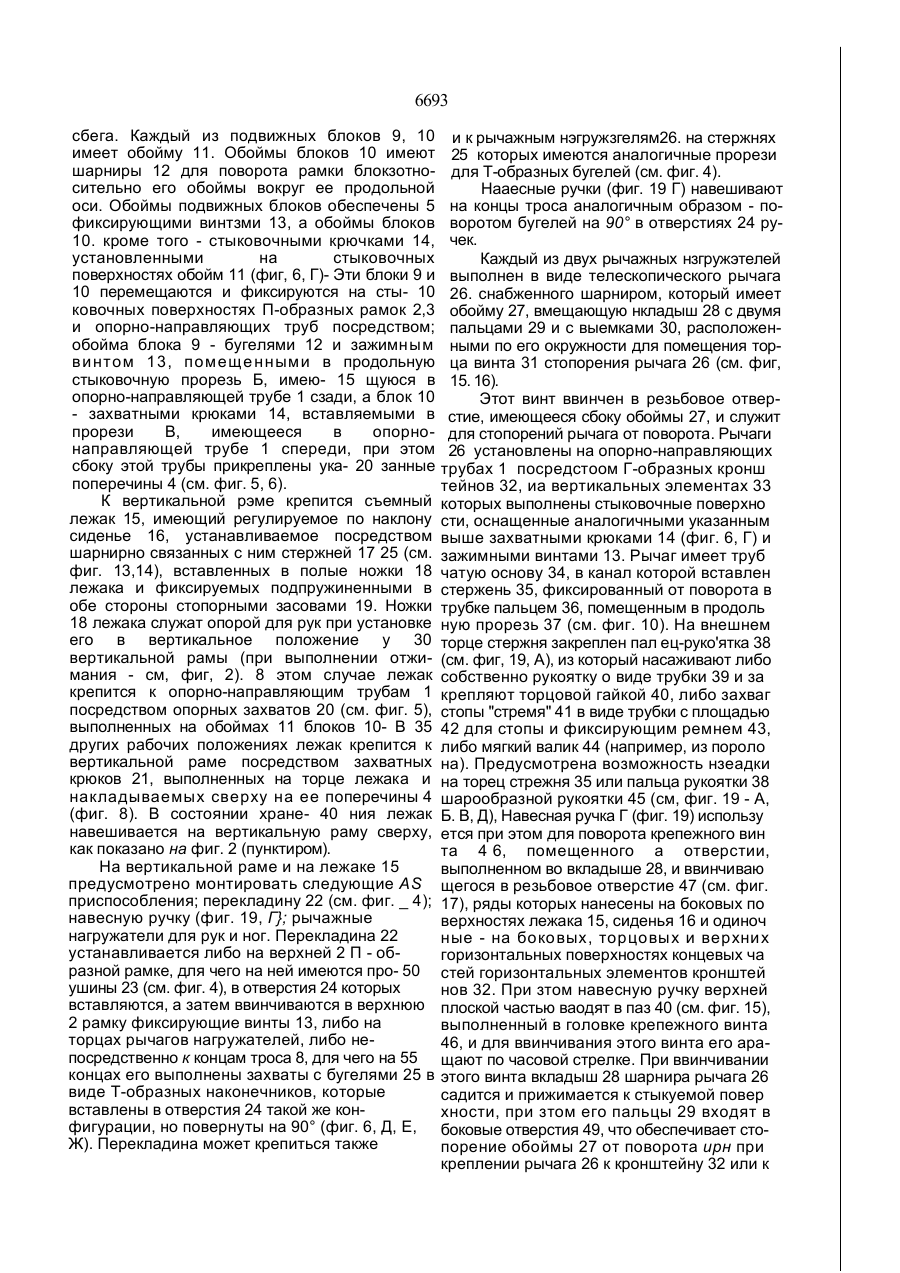

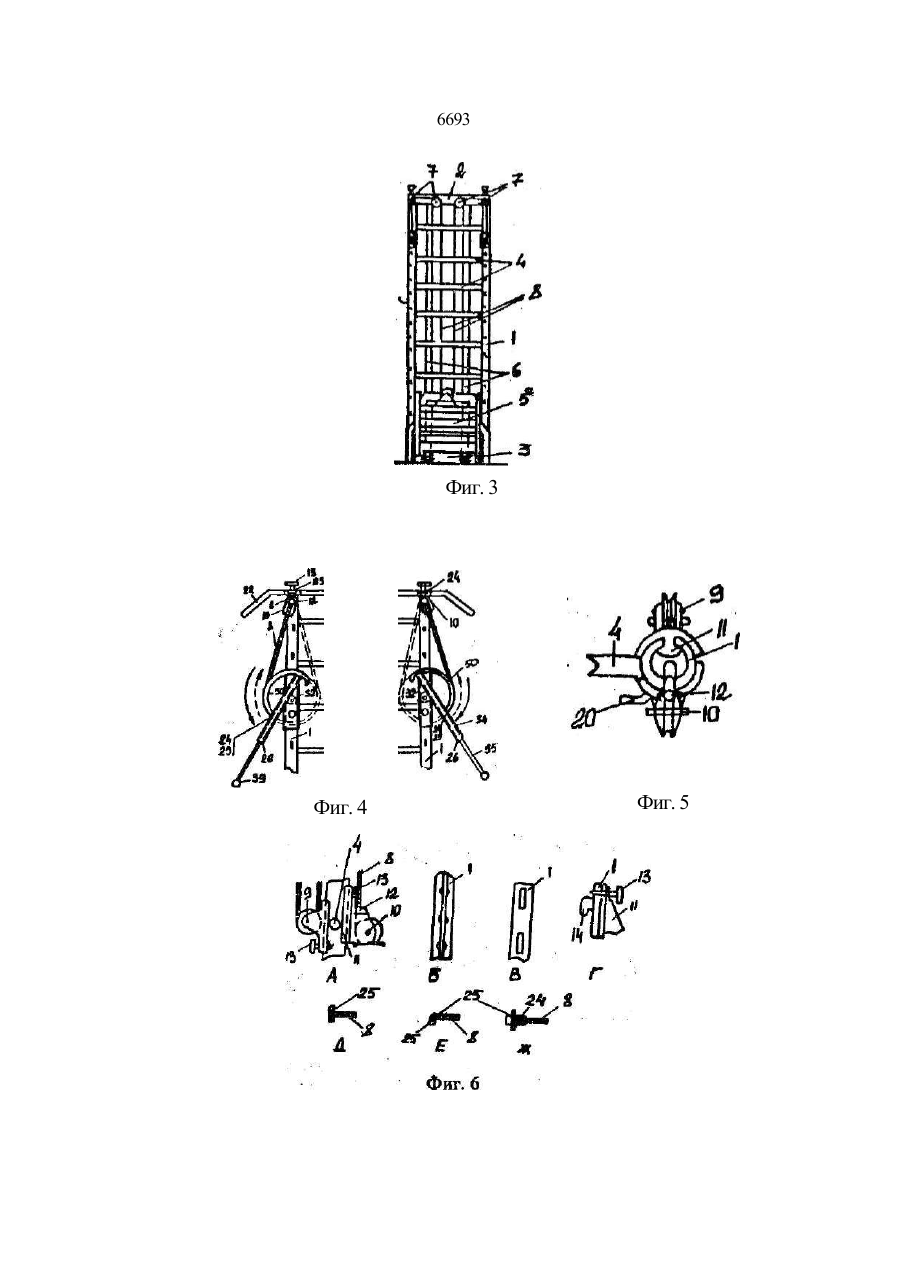

2. Универсальный тренажер по п. 1, отличающийся тем, что кронштейны имеют Т-образную форму, вертикальная их часть снабжена захватами элементов рамы, а горизонтальная часть на боковой, торцовой и верхней поверхностях имеет средства для фиксации крепежных элементов рычажных нагружателей.

3. Универсальный тренажер по пп. 1, 2,отличающийся тем. что крепежные элементы рычажных нагружателей выполнены в виде шарнира, состоящего из обоймы, жестко связанной с рычагом, и вкладыша со сквозным осевым отверстием, размещенного в обойме, крепежного винта, размещенного в отверстии вкладыша, и пальцев, закрепленных на одном из торцов вкладыша, а средство для регулирования положения точки сбегания троса содержит съемные обоймы с блоками и захватами элементов рамы.

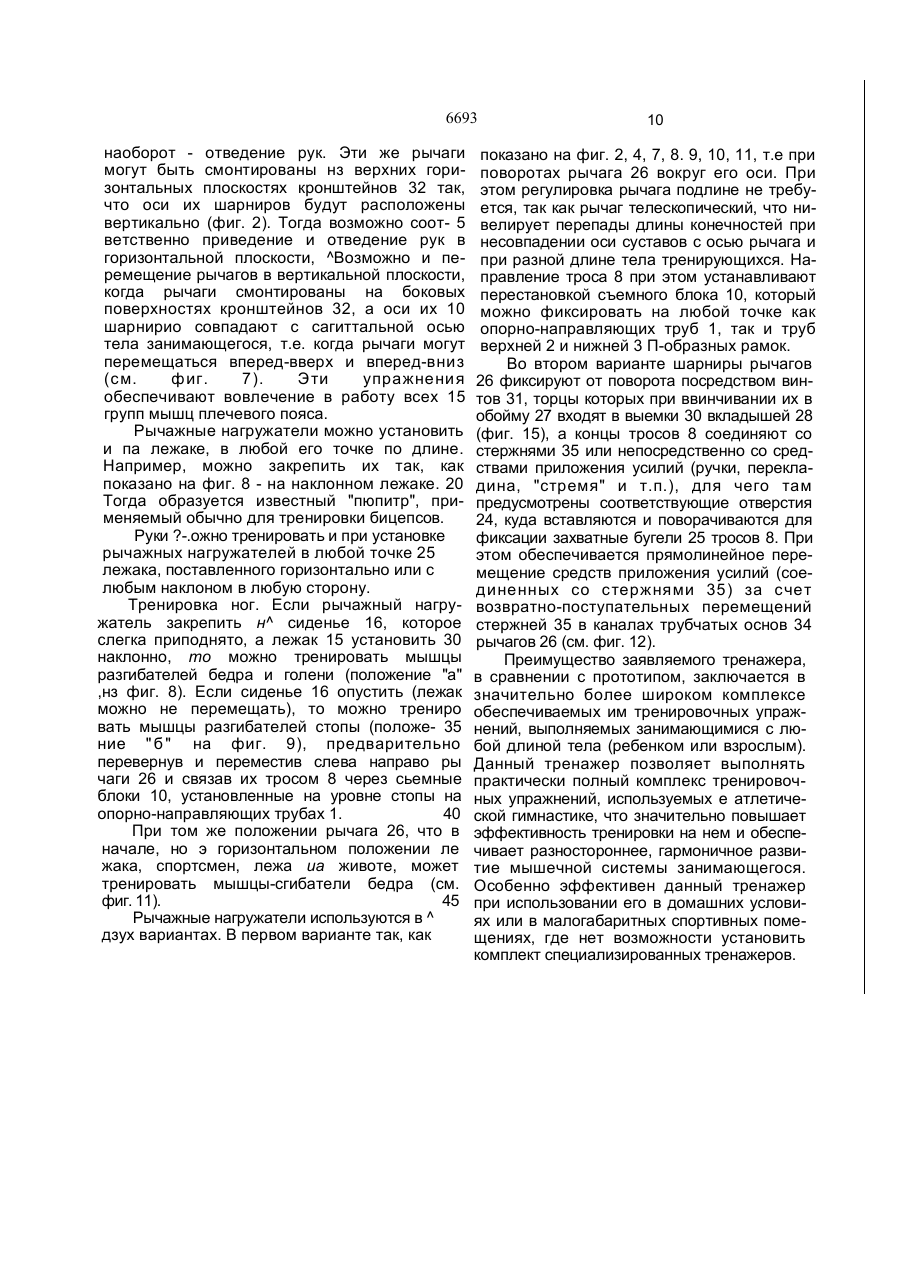

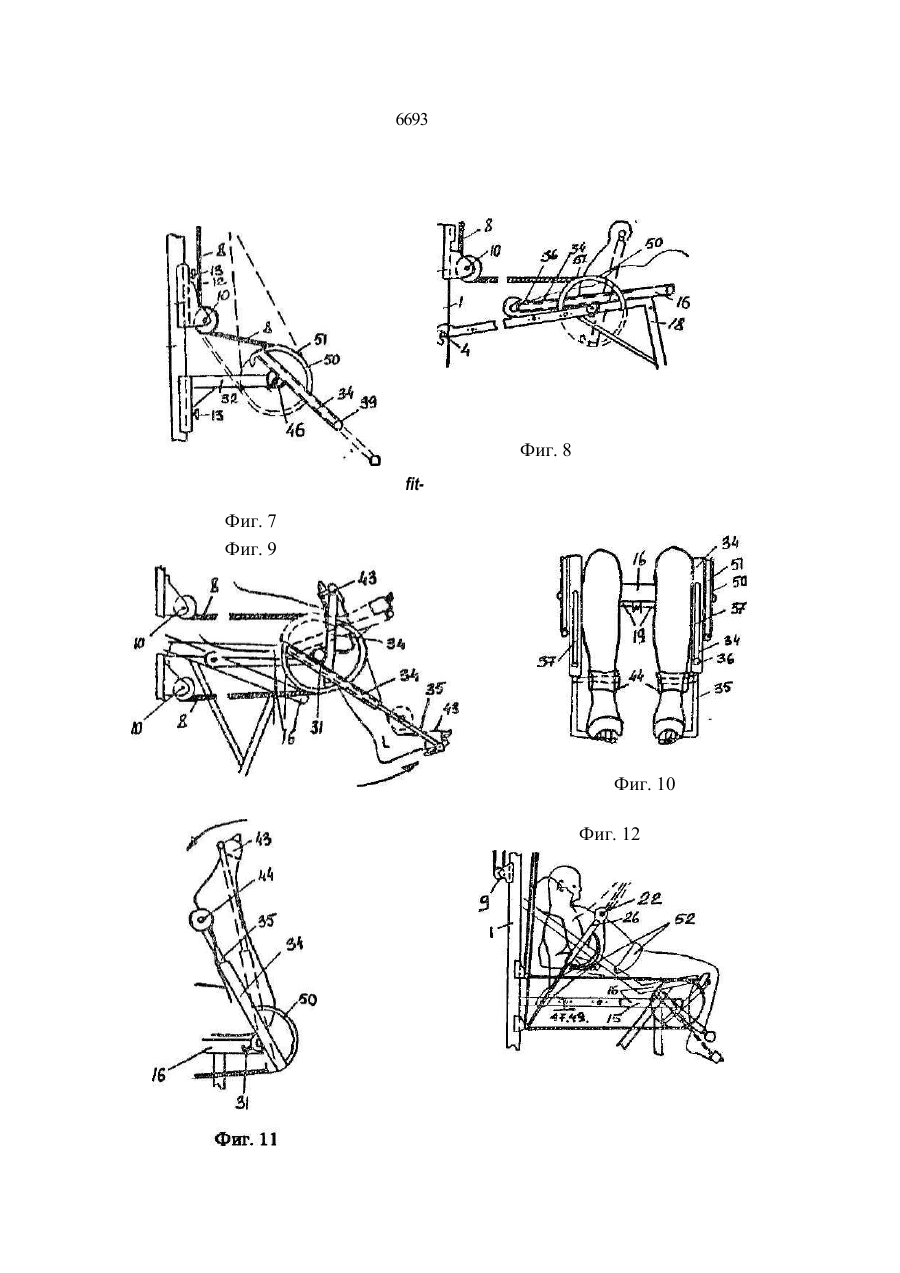

4. Универсальный тренажер по пл. 1. 3, отличающийся тем, что рычаг каждого рычажного нагружателя выполнен телескопическим и включает в себя трубчатую основу, жестко связанную с обоймой шарнира, и стержень, размещенный внутри трубчатой основы, с одним концом которого связано разъемное соединение для конца троса, а на другом конце которого установлена съемная рукоятка, при этом шарниры рычажных нагружателей снабжены фиксаторами.

5. Универсальный тренажер по пп, 1-3, отличающийся тем, что каждая вертикальная стойка рамы выполнена трубчатой и имеет с тыльной стороны сплошную продольную стыковочную прорезь, вдоль которой с заданным шагом выполнены выемы, а с передней стороны имеет продольные прорези, выполненные на заданном рассто-троса снабжена Т-образными бугелями для размещения в стыковочной прорези стойки рамы и зажимным винтом, размещенным о отверстии, образованном выемами стыковочной прорези, а захваты элементов рамы включают захватные крюки, и зажимные винты, помещаемые в передние и стыковочные прорези стоек рамы.

6, Универсальный тренажер по пп. 1, 3, отличающийся тем, что лежак со стороны соединения с сидением снабжен ножками, выполненными в виде опор для рук, а обоймы средства для регулирования положения точек сбегания троса снабжены опорными захватами для установки их на лежаке.
