Побутовий холодильник

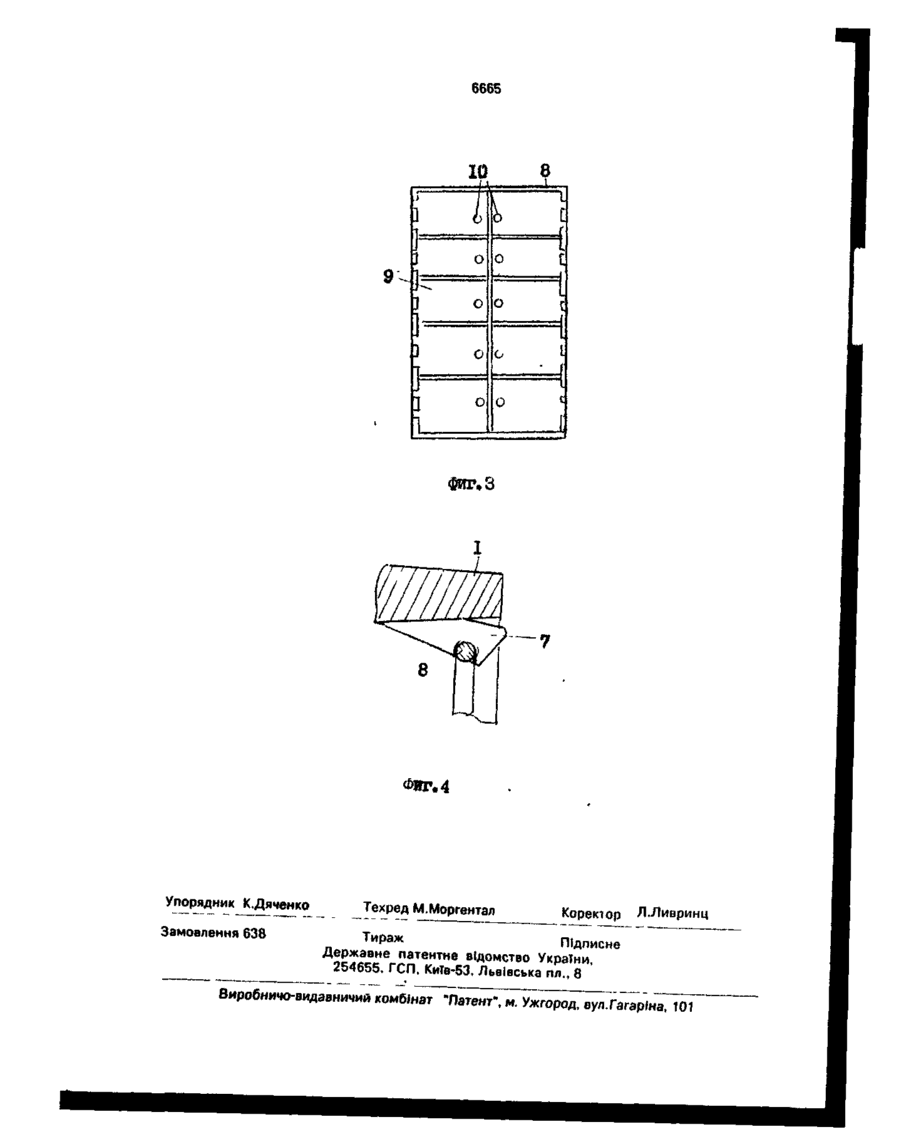

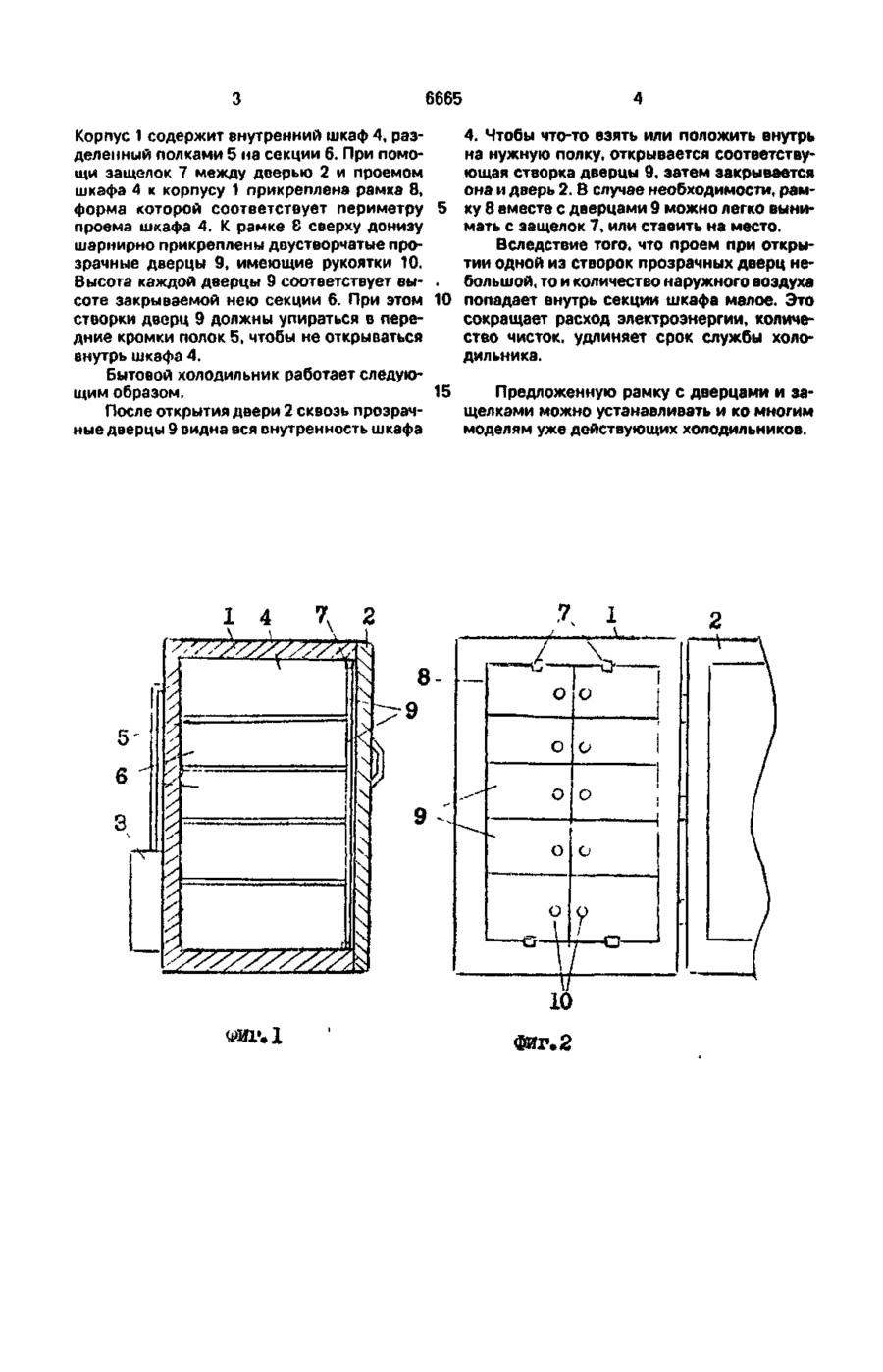

Бытовой холодильник, содержащий теплоизолированный корпус с дверью, внутрен Изобретение относится к холодильной технике, в частности к бытовым холодильникам и шкафам. Известны бытовые холодильники и охлаждаемые шкафы, имеющие прозрачную нетеплоизолированную дверь. При ее открывании наружный воздух попадает внутрь через весь проем шкафа, нарушая охладительный режим, повышая расход энергии [1]. Наиболее близким решением предлагаемому можно считать холодильник, содержащий теплоизолированный корпус с дверью, внутренняя камера которого разделена полками на секции, холодильный агрегат и соединенные со шкафом посредством узла крепления прозрачные дверцы или заслонки, каждая из которых соответствует размеру секции и расположена между дверью и полостью камеры [2]. При открывании каждой дверцы во внутрь холодильника также попадает большая порция наружного воздуха. няя камера которого разделена полками на секции, холодильный агрегат ^соединенные со шкафом посредством узла крепления прозрачные двери или заслонки, каждая из которых соответствует размеру секции и расположена между дверью и плоскостью камеры, о т л и ч а ю щ и й с я тем, что дверцы выполнены двухстворчатыми, а узел крепления содержит прямоугольную рамку, форма которой соответствует периметру проема шкафа, прикрепленную к корпус посредством защелок. С > Цель изобретения - повышение удобства пользования, уменьшение энергозатрат. Поставленная цель достигается тем, что в бытовом холодильнике, содержащем теплоизолированный корпус с дверью, внутренняя камера которого разделена полками на секции, холодильный агрегат и сое- ON диненные со шкафом посредством узла О крепления прозрачные дверцы или заслон- О ки, каждая из которых соответствует размеСЛ ру секции и расположена между дверью и полостью камеры, соглэсно изобретению, дверцы выполнены двухстворчатыми, а узел крепления содержит прямоугольную рамку, форма которой соответствует периметру проема шкафа, прикрепленную к корпусу посредством защелок. На фиг. 1 изображен холодильник, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - рамка с дверцами; на фиг. 4 - защелка. Бытовой холодильник содержит корпус 1, шарнирно соединенную с ним теплоизолированную дверь 2, холодильный агрегат 3. О 6665 Корпус 1 содержит внутренний шкаф 4, разделенный полками 5 на секции 6. При помощи защелок 7 между доерью 2 и проемом шкафа 4 к корпусу 1 прикреплена рамка 8, форма которой соответствует периметру проема шкафа 4. К рамке 6 сверху донизу шарнирно прикреплены двустворчатые прозрачные дверцы 9, имеющие рукоятки 10. Высота каждой дверцы 9 соответствует высоте закрываемой нею секции 6. При этом 10 створки дверц 9 должны упираться в передние кромки полок 5, чтобы не открываться внутрь шкафа 4. Бытовой холодильник работает следующим образом. 15 После открытия двери 2 сквозь прозрачные дверцы 9 видна вся внутренность шкафа mv.l 4. Чтобы что-то взять или положить внутрь на нужную полку, открывается соответствующая створка дверцы 9, затем закрывается она и дверь 2. В случае необходимости, рамку 8 вместе с дверцами 9 можно легко вынимать с защелок 7, или ставить на место. Вследствие того, что проем при открытии одной из створок прозрачных дверц небольшой, то и количество наружного воздуха попадает внутрь секции шкафа малое. Это сокращает расход электроэнергии, количество чисток, удлиняет срок службы холодильника. Предложенную рамку с дверцами и защелками можно устанавливать и ко многим моделям уже действующих холодильников. ФИГ. 2 6665 8 10 О о о о ] о о о Фиг.З 7-7Г, 8 ,4 Упорядник К.Дяченко Замовлення 638 Техред М.Моргентал Коректор ЛЛивринц Т и р а ж Підписне державне патентне відомство України 254655. ГСП, КиТв-53, Львівська пл„ 8 ' п Виробничо-видавничий комбінат -Патент", м, Ужгород, вулГгагарІнаТТоТ
