Фугувальний верстат

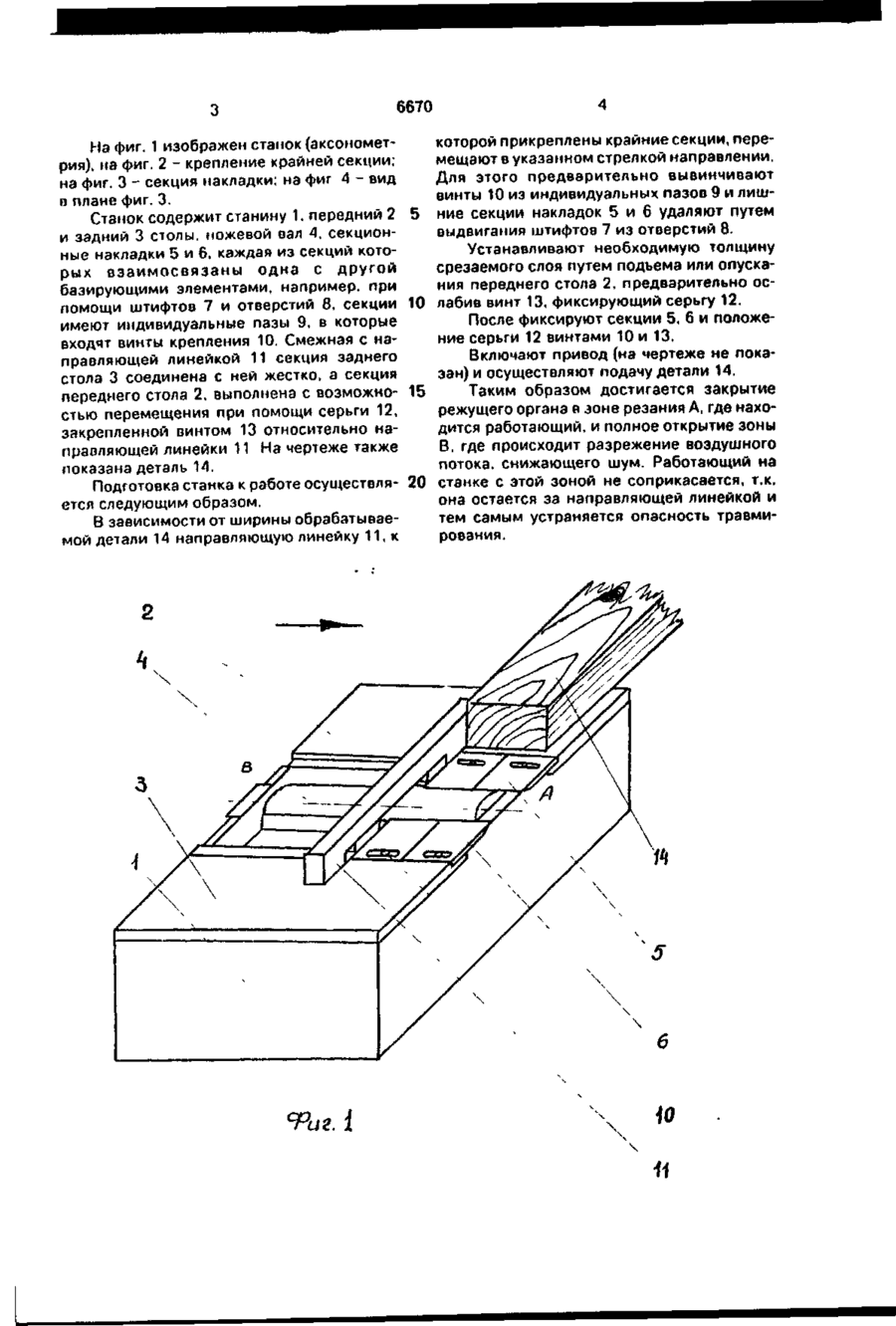

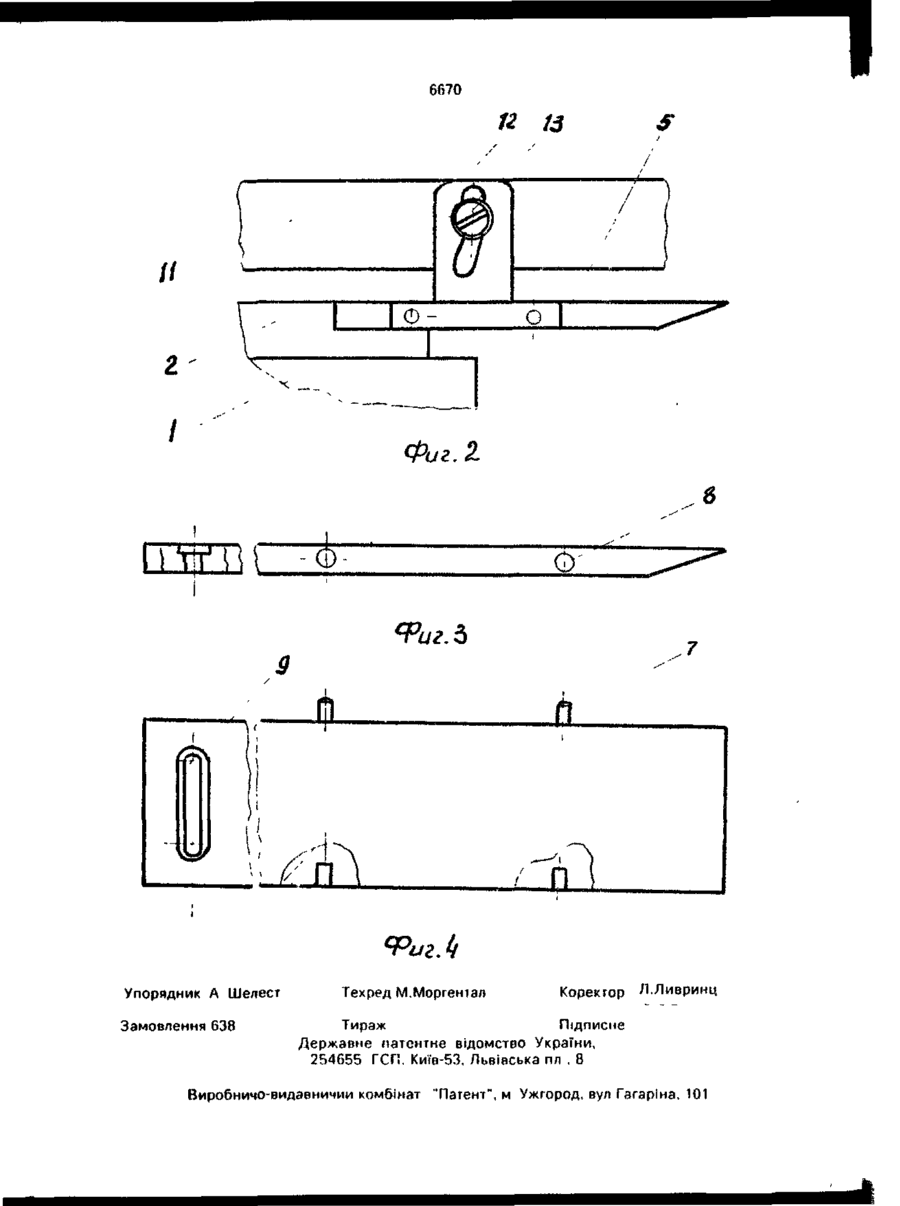

Фуговальный станок, содержащий станину с передним и задним столами, на которых расположены накладки, направляющую линейку, ножевой вал и привод, о т л и ч а ю щ и й с я тем, что накладки выполнены секционными, каждая секция снабжена базирующими элементами и имеет паз, причем смежная с направляющей линейкой секция заднего стола соединена с направляющей линейкой жестко, а секция переднего стола с возможностью перемещения относительно направляющей линейки. С > лившая снизить уровень шума, повысила опасность работы, т.к. появление открытой зоны в зоне резания может травмировать руки рабочего. Задача решаемая изобретением - повышение безопасности работы при снижении шума за счет уменьшения генерации воз- ON VI душных вихрей. Поставленная задача решается тем, что в фуговальном станке, содержащем станину с передним и задним столами, на которых расположены накладки, направляющую линейку ножевой вал и привод, согласно изобретению накладки выполнены секционными, каждая секция снабжена базирующими элементами и имеет паз, причем смежная с направляющей линейкой секция заднего стола соединена с направляющей линейкой жестко, а секция переднего стола с возможностью перемещения относительно направляющей линейки. о о 6670 Иа фиг. 1 изображен станок (аксонометрия), на фиг. 2 - крепление крайней секции; на фиг. 3 - секция накладки; на фиг 4 - вид в плане фиг. 3. Станок содержит станину 1. передний 2 и задний 3 столы, ножевой вал 4, секционные накладки 5 и 6. каждая из секций которых взаимосвязаны одна с другой базирующими элементами, например, при помощи штифтов 7 и отверстий 8, секции имеют индивидуальные пазы 9, в которые входят винты крепления 10. Смежная с направляющей линейкой 11 секция заднего стола 3 соединена с ней жестко, а секция переднего стола 2, выполнена с возможностью перемещения при помощи серьги 12, закрепленной винтом 13 относительно направляющей линейки 11 На чертеже также показана деталь 14. Подготовка станка к работе осуществляется следующим образом. В зависимости от ширины обрабатываемой детали 14 направляющую линейку 11, к 5 10 15 20 которой прикреплены крайние секции, перемещают в указанном стрелкой направлении. Для этого предварительно вывинчивают винты 10 из индивидуальных пазов 9 и лишние секции накладок 5 и 6 удаляют путем выдвигания штифтов 7 из отверстий 8. Устанавливают необходимую толщину срезаемого слоя путем подъема или опускания переднего стола 2, предварительно ослабив винт 13, фиксирующий серьгу 12. После фиксируют секции 5, 6 и положение серьги 12 винтами 10 и 13. Включают привод (на чертеже не показан) и осуществляют подачу детали 14. Таким образом достигается закрытие режущего органа в зоне резания А, где находится работающий, и полное открытие зоны В, где происходит разрежение воздушного потока, снижающего шум. Работающий на станке с этой зоной не соприкасается, т.к. она остается за направляющей линейкой и тем самым устраняется опасность травмирования. \ °Риг. і \ І0 6670 п із s И О Фиг. 2. litfii Г~Ж о л< д Упорядник А Шелест Замовлення 638 Техред М.Моргентал Корекгор Л.Ливринц Тираж Підписне Державне патентне відомство України, 254655 ГСП. Київ-53. Львівська пл . 8 Виробничо-видавничии комбінат "Патент", м Ужгород, вул Гагаріна. 101
