Пристрій для викопування коренеклубнеплодів

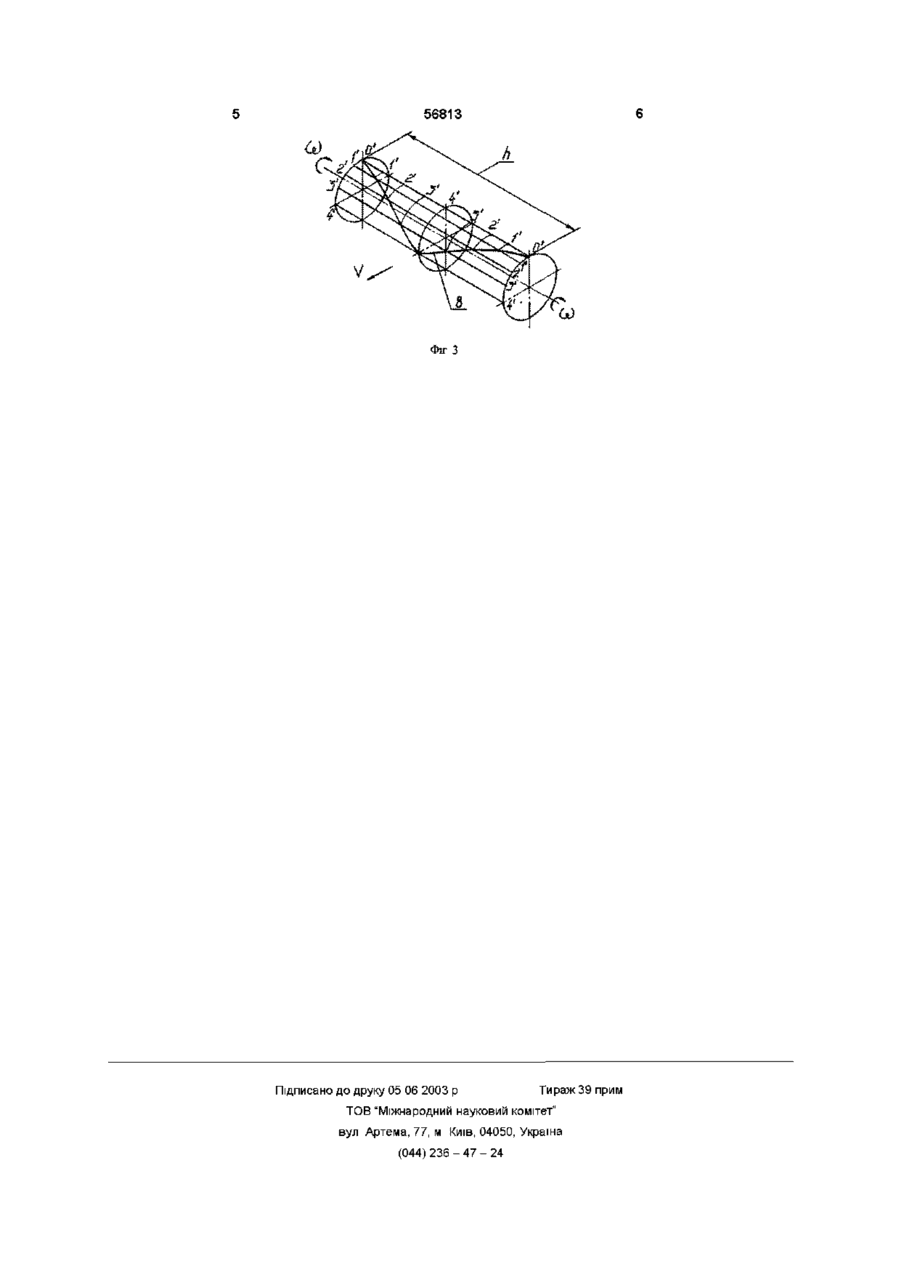

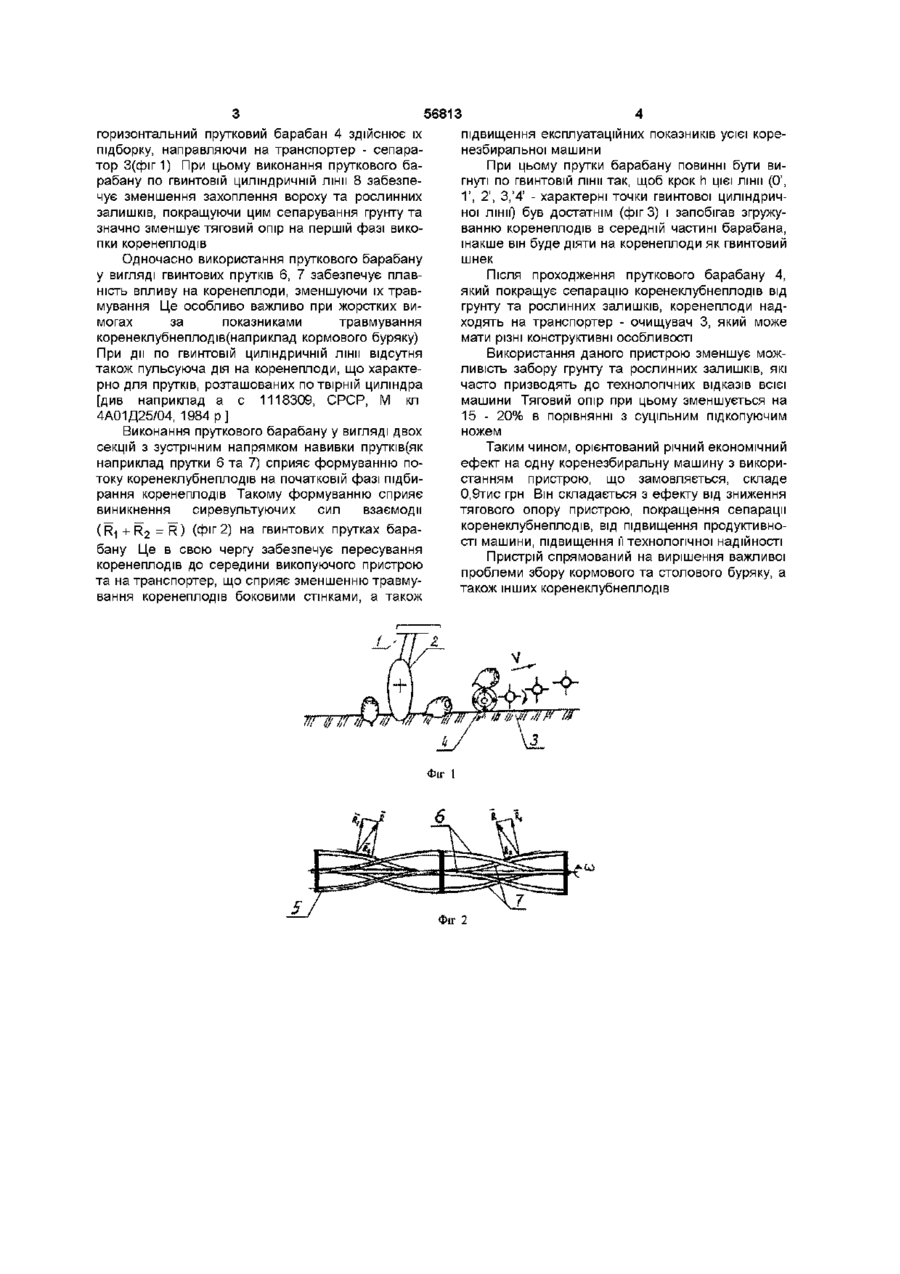

1 Пристрій для викопування коренеклубнеплодів, що містить раму, пасивний диск, транспортер-сепаратор, перед яким встановлено горизонтальний підбирач, який відрізняється тим, що підбирач виконано у вигляді пруткового барабана, осі прутків якого мають форму гвинтових Винахід відноситься до сільськогосподарського машинобудування, зокрема до робочих органів для збирання коренеклубнеплодів, і може використовуватися в коренеклубнезбиральних машинах ВІДОМІ пристрої для викопування коренеклубнеплодів, які мають підрізаючий робочий орган з напрямлювачем та активний ротаційний розрихлювач [див наприклад, а с №277430, СРСР, М кл А01В49/00, 1969] Недоліком вказаного пристрою є великий тяговий опір, а також значне захоплення вороху частин грунту разом з коренеплодами, тобто низька сепарація коренеплодів Це зумовлено заглибленням підрізаючого робочого органу(ножа) на відповідну глибину залягання коренеклубнеплодів З відомих пристроїв для викопування коренеклубнеплодів найбільш близькими за своєю технологічною сутністю є "Пристрій для викопування коренеклубнеплодів" [а с №1192673, СРСР, М кл 4А01Д25/04, 1984р] - прототип Цей пристрій складається з підкопуючого робочого органа - ножа, розташованого над ним лопастного бітера, за яким встановлений сепаратор, що складається з активних кулачків - транспортерів Недоліком вказаного пристрою для викопування є значне тягове зусилля при заглибленні суцільного ножа до глибини залягання коренеклубнеплодів, а також низька сепарація коренеплодів від грунту та рослинних залишків В основу винаходу поставлено задачу удосконалити пристрій для викопування коренеклубнеплодів шляхом виконання горизонтального підбір ника у вигляді пруткового барабану, що забезпечує зниження тягового опору, покращення сепарації коренеплодів, тобто збільшення продуктивності всієї коренезбиральної машини Вказана задача досягається тим, що в пристрої для викопки коренеклубнеплодів, що містить раму, пасивний диск, транспортер - сепаратор, перед яким встановлено горизонтальний підбірник, новим є те, що підбірник виконано у вигляді пруткового барабану, осі прутків якого мають фо циліндричних ЛІНІЙ 2 Пристрій за п 1 , який відрізняється тим, що прутковий барабан виконано у вигляді двох секцій 3 зустрічним напрямком навивання прутків рму гвинтових циліндричних ЛІНІЙ Крім того прутковий барабан може бути виконано у вигляді двох секцій з зустрічним напрямком навивки прутків Така конструкція дозволяє значно знизити тяговий опір, покращити сепарацію коренеплодів, тобто збільшити продуктивність всієї коренезбиральної машини Водночас, це рішення дозволить покращити формування потоку коренеплодів у початковий момент підбору На фіг 1 зображено пристрій для викопки коренеклубнеплодів, вид збоку, на фіг 2 - прутковий барабан, вид зверху, на фіг 3 - схема побудови гвинтової циліндричної лінії осей прутків барабану Пристрій для викопки коренеклубнеплодів містить раму 1, пасивний диск 2, транспортер - сепаратор 3, перед яким встановлено прутковий барабан 4, осі 5 прутків 6 та 7 якого мають форму гвинтових циліндричних ЛІНІЙ 8 Пристрій працює наступним чином У робочому положенні викопуючий робочий орган у вигляді пасивного диску 2 звалює коренеплоди, після чого СО 00 (О ю 56813 підвищення експлуатаційних показників усієї коренезбиральної машини При цьому прутки барабану повинні бути виі гнуті по гвинтовій лінії так, щоб крок h цієї лінії (0 , 1', 2', 3,'4' - характерні точки гвинтової циліндричної л і н 1 був достатнім (фіг 3) і запобігав згружу0 ванню коренеплодів в середній частині барабана, інакше він буде діяти на коренеплоди як гвинтовий шнек Після проходження пруткового барабану 4, який покращує сепарацію коренеклубнеплодів від грунту та рослинних залишків, коренеплоди надходять на транспортер - очищувач 3, який може мати різні конструктивні особливості Використання даного пристрою зменшує можливість забору грунту та рослинних залишків, які часто призводять до технологічних відказів всієї машини Тяговий опір при цьому зменшується на 15 - 20% в порівнянні з суцільним підкопуючим ножем Таким чином, орієнтований річний економічний ефект на одну коренезбиральну машину з використанням пристрою, що замовляється, складе 0,9тис грн Він складається з ефекту від зниження тягового опору пристрою, покращення сепарації коренеклубнеплодів, від підвищення продуктивно(R-] + R 2 = R) (Ф І Г 2) на гвинтових прутках барасті машини, підвищення її технологічної надійності бану Це в свою чергу забезпечує пересування Пристрій спрямований на вирішення важливої коренеплодів до середини викопуючого пристрою проблеми збору кормового та столового буряку, а та на транспортер, що сприяє зменшенню травмутакож інших коренеклубнеплодів вання коренеплодів боковими стінками, а також горизонтальний прутковий барабан 4 здійснює їх підборку, направляючи на транспортер - сепаратор 3(фіг1) При цьому виконання пруткового барабану по гвинтовій циліндричній лінії 8 забезпечує зменшення захоплення вороху та рослинних залишків, покращуючи цим сепарування грунту та значно зменшує тяговий опір на першій фазі викопки коренеплодів Одночасно використання пруткового барабану у вигляді гвинтових прутків 6, 7 забезпечує плавність впливу на коренеплоди, зменшуючи їх травмування Це особливо важливо при жорстких вимогах за показниками травмування коренеклубнеплодів(наприклад кормового буряку) При дії по гвинтовій циліндричній лінії відсутня також пульсуюча дія на коренеплоди, що характерно для прутків, розташованих по твірній циліндра [див наприклад а с 1118309, СРСР, М кп 4А01Д25/04, 1984р] Виконання пруткового барабану у вигляді двох секцій з зустрічним напрямком навивки прутків(як наприклад прутки 6 та 7) сприяє формуванню потоку коренеклубнеплодів на початковій фазі підбирання коренеплодів Такому формуванню сприяє виникнення сиревультуючих сил взаємодії Фіг 1 ФІГ 2 56813 G) Фіг З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
