Пристрій для розгазування глухої гірничої виробки

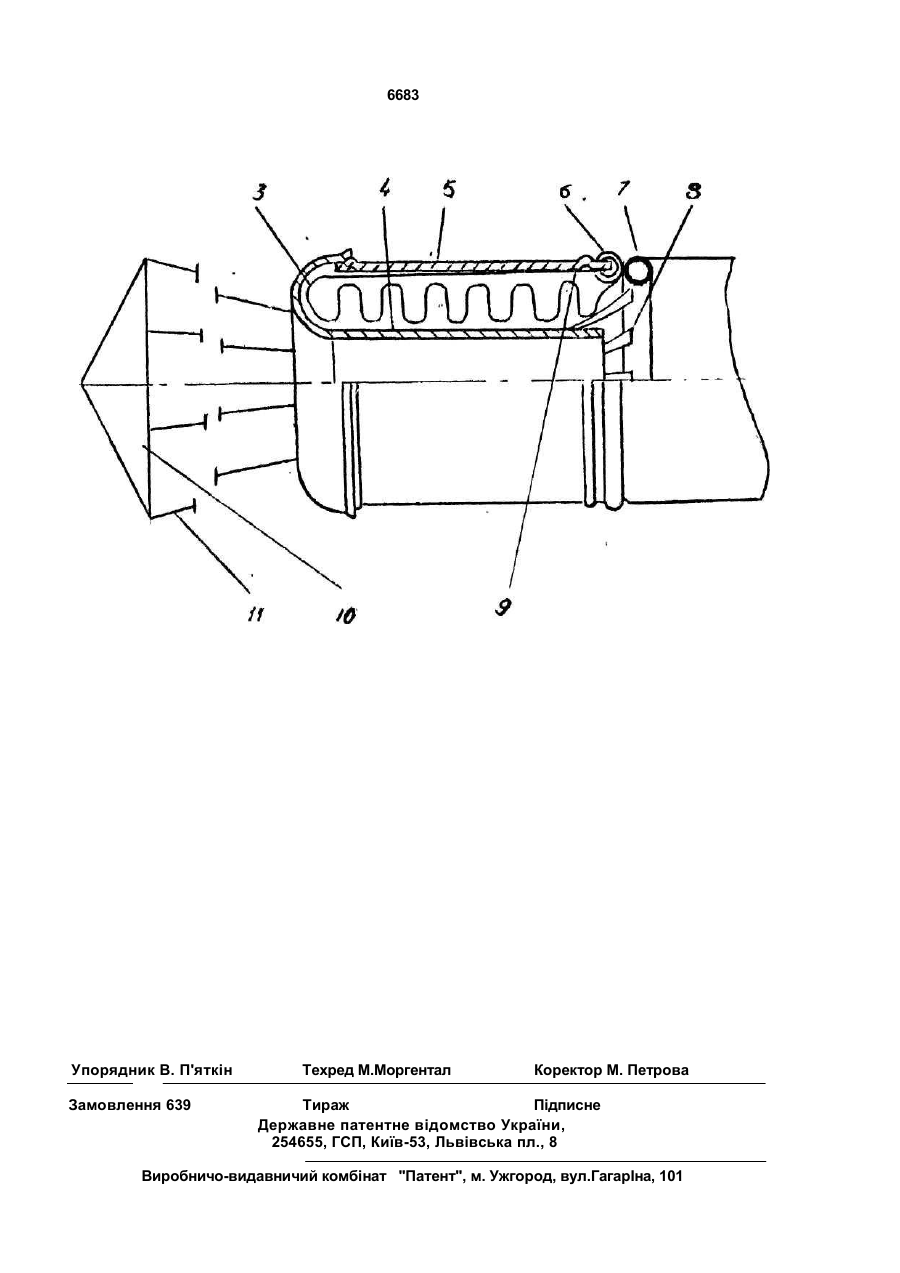

1. Устройство для разгазирования тупи ковой горной выработки, включающее вентилятор и секционный гибкий возду ховод, один конец которого соединен с вентилятором, а другой подсоединен с возможностью удлинения к кассете, со стоящей из полого накопителя, на котором размещена удлиняемая часть секции воздуховода, соединительной муфты, размещенной концентрично накопителю, и съемного фиксатора, отражательный эк ран, закрепленный на кассете со стороны ее выходной части, клапаны в виде застеж ки "молния", установленные в каждой сек ции воздуховода, о т л и ч а ю щ е е с я тем, что оно снабжено узлом равномерного выпуска воздуховода из кассеты, выполнен ным в виде упругоэластичных пластин, раз мещенных по окружности накопителя, и соединенного с ними упругого кольца, выход ная часть накопителя выполнена с отбортовкой наружу в сторону входной части кассеты и за креплена на соединительной муфте, при этом съемный фиксатор установлен на соединитель ной муфте с входной стороны кассеты, а упру гое кольцо установлено с возможностью прижима удлиняемого воздуховода к съемному фиксатору. ' 2. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, чтоупругоэластичные пластины выполнены из резины. Изобретение относится к горной промышленности, преимущественно к горноспасательному делу, и может быть использовано при ведении горноспасательных работ. Известно устройство для разгазирования тупиковой горной выработки в аварийных условиях (1) с переносной кассетой, которая включает накопитель, соединительную муфту, кожух, воздухоотражательный экран, а также нормально закрытые клапаны для экстренного охлаждения горноспасателей при их движении вдоль проложенного воздуховода. При этом соединительная муфта концентрично жестко закреплена на на копителе, вследствие чего после прокладки гибкого воздуховода накопители всех использованных кассет остаются внутри, создавая местные сопротивления и ухудшая аэродинамическую характеристику воздуховода. Кроме того, неразъемное закрепление муфты на накопителе не позволяет рационально использовать кольцевой зазор между ними для размещения аккумулируемой секции воздуховода, что приводит к увеличению габаритов и массы кассеты и, следовательно, усложняет ее эксплуатацию. Наиболее близким по технической сущности и достигаемому результату к объекту С > о ON 00 W О 6683 изобретения является устройство для разгаи секционный гибкий воздуховод, один козирования тупиковой горной выработки (2), нец которого соединен с вентилятором а которое включает вентилятор и секционный другой - подсоединен с возможностью удлигибкий воздуховод, один конец которого сонения к кассете, состоящей из полого накоединен с вентилятором, а другой подсоеди- 5 пителя, на котором размещена удлиняемая ней с возможностью удлинения к часть секции воздуховода, соединительной соединительной муфте кассеты, состоящей из муфты, размещенной концентрично накопиполого накопмтеля, на котором размещена телю и съемного фиксатора, отражательный удлиняемая часть секции воздуховода, экран, закрепленный на кассете со стороны соединительной муфты, размещенной на 10 ее выходной части, клапаны в виде застежки кассете концентрично накопителю, и съемного "молния", установленные в каждой секции фиксатора, отражательный экран, завоздуховода, согласно изобретению снабкрепленный на кассете со стороны ее жено узлом равномерного выпуска воздуховыходной части, при этом каждая секция вода из кассеты, выполненным в виде воздуховода снабжена нормально закрытым 15 упругоэластичных пластин, размещенных клапаном. Соединительная муфта и накопитель по окружности накопителя, и соединенного установлены в кассете свободно с возс ними упругого кольца, выходная часть наможностью продольного перемещения копителя выполнена с отбортовкой наружу в относительно друг друга, при этом соединисторону входной части кассеты и закреплена тельная муфта надета на воздуховод, разме- 20 на соединительной муфте, при этом съемщенный на накопителе, конец воздуховода, ный фиксатор установлен на соединительсоединенный с муфтой, охватывает накопитель ной муфте с входной стороны кассеты, а со стороны выходной части кассеты, и упругое кольцо установлено с возможновоздуховод, размещенный на накопителе со стью прижима удлиняемого воздуховода к стороны'входной части кассеты, а другой 25 съемному фиксатору. конец воздуховода пропущен внутри накоВыполнение выходной части накопитепителя со стороны выходной части кассеты. ля с отбортовкой наружу в сторонувходной Указанная укладка секции воздуховода в части кассеты и наличие упругого кольца, кассете требует после каждого ее испольприкрепленного к входной части накопителя зования выворачивания воздуховода наиз- 30 упругоэластичными пластинами позволяет нанку для укладки его в кассету. Выпуск из более жестко закрепить накопитель относикассеты секции воздуховода, сгибающей край тельно соединительной муфты и исключить накопителя, требует дополнительных усилий для тем самым перекосы накопителя в кассете преодоления трения воздуховода о фиксатор, при выпуске воздуховода. которое тем больше, чем больше усилие 35 При выпуске воздуховода из кассеты его натяжения воздуховода. Свободное перемещение секция проходит между фиксатором и упрунакопителя относительно муфты вызывает гим кольцом, связанным с накопителем упнарушение концентричности и перекосы ругоэластичными пластинами. Благодаря накопителя, что затрудняет выдачу воздуховода из такой конструкции в момент выпуска воздукассеты. Так как отражательный экран 40 ховод отжимает упругое кольцо с натягом, закреплен на муфте, то для подсоединения обеспечивая равномерный выпуск воздухоследующей кассеты его необходимо снять, а это вода из кассеты. снижает темпы ведения работ по прокладке Сущность изобретения поясняется чертевоздуховода. жами, где на фиг.1 схематически изображен В основу изобретения поставлена зада- 45 общий вид устройства для разгазирования туча усовершенствования устройства для разпиковой выработки; на фиг.2 - схема снарягазирования тупиковой горной выработки, в женной кассеты. результате которого новые связи между элеУстройство включает вентилятор 1, соементами устройства позволят исключить нединенную с ним и размещенную в кассете 2 обходимость в выворачивании воздуховода 50 секцию гибкого воздуховода 3, которая сонаизнанку при укладке его в кассету, в достоит из полого накопителя 4, на котором полнительных усилиях при выпуске воздухоразмещается секция гибкого воздуховода 3, вода из кассеты, исключить возможность соединительной муфты 5, съемного фиксатоперекосов накопителя в кассете в процессе ра 6. На входной части накопителя 4 закрепвыпуска воздуховода и благодаря этому по- 55 лен узел равномерного выпуска высить удобство эксплуатации и эффективвоздуховода 3 из кассеты 2, выполненный в ность работы устройства. виде упругого кольца 7 и упругоэластичных Поставленная задача решается тем, что пластин 8, соединяющих кольцо 7 с накопиустройство для разгазирования тупиковой телем 4. На гибком воздуховоде 3 установгорной выработки, включающее вентилятор лен нормально закрытый клапан 9, 6683 выполненный в виде застежки "молния" с эластичной заслонкой. На выходе кассеты 2 установлен отражательный экран 10, кото рый гибкими стропами 11 прикреппен к на копителю 4. 5 Устройство работает следующим образом. Устройство доставляют на аварийный участок и устанавливают в выработке со свежей струей воздуха. Перед включением вентилятора 1 к нему подсоединяют сво- 10 бодный конец воздуховода 3, размещенного в кассете 2. К накопителю 4 гибкими стропами 11 прикрепляют отражательный экран 10 и включают вентилятор 1. Перемещая кассету 2 вдоль выработки, создают 15 натяжение воздуховода 3, в результате чего между фиксатором 6 и кольцом 7 образ уется зазор, в ко тор ый про ход ит воздуховод 3, при этом если натяжение отсутствует, то зазор между фиксатором 6 20 и кольцом 7 также отсутствует, и извлечение воздуховода из кассеты 2 прекращается . Фиксатор 6 такж е пр едо хр аня ет воздуховод 3 от протирания. После перемещения кассеты 2 на всю длину секции 25 воздуховода 3 кольцо 7 деформируют и пропускают через муфту 5 и освобожденный накопитель 4 с отражательным экраном 10 под действием напора воздуха удаляется из муфты 5. После этого, не выключая венти- 30 лятор 1, к соединительной муфте 5 подсоединяют свободный конец воздуховода 3 следующей кассеты 2. Соединение секций воздуховода 3, начиная со второй секции, при работающем 35 вентиляторе 1 может осложняться вследствие высокого скоростного напора на выходе из проложенного воздуховода 3. В этом случае нормально закрытый клапан 9 на одной или нескольких проложенных секциях воз- 40 духовода 3 полностью открывают, чем снижают давление на выходе.
