Електропостачальна система електродугових агрегатів

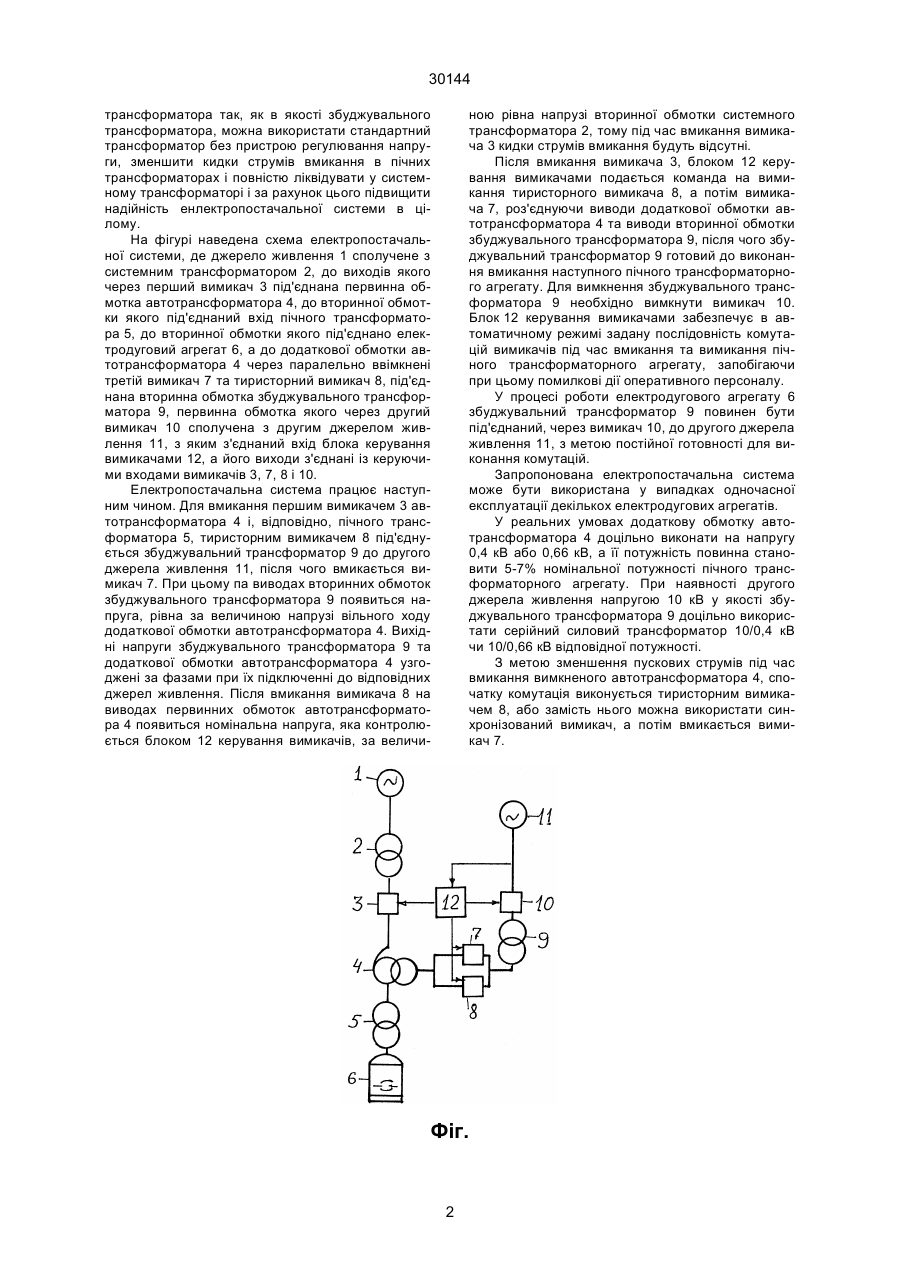

Електропостачальна система електродугових агрегатів, що містить послідовно з'єднані перше джерело живлення, системний трансформатор, перший вимикач, пічний трансформатор та послідовно з'єднані друге джерело живленім, другий ви 30144 трансформатора так, як в якості збуджувального трансформатора, можна використати стандартний трансформатор без пристрою регулювання напруги, зменшити кидки струмів вмикання в пічних трансформаторах і повністю ліквідувати у системному трансформаторі і за рахунок цього підвищити надійність енлектропостачальної системи в цілому. На фігурі наведена схема електропостачальної системи, де джерело живлення 1 сполучене з системним трансформатором 2, до виходів якого через перший вимикач 3 під'єднана первинна обмотка автотрансформатора 4, до вторинної обмотки якого під'єднаний вхід пічного трансформатора 5, до вторинної обмотки якого під'єднано електродуговий агрегат 6, а до додаткової обмотки автотрансформатора 4 через паралельно ввімкнені третій вимикач 7 та тиристорний вимикач 8, під'єднана вторинна обмотка збуджувального трансформатора 9, первинна обмотка якого через другий вимикач 10 сполучена з другим джерелом живлення 11, з яким з'єднаний вхід блока керування вимикачами 12, а його виходи з'єднані із керуючими входами вимикачів 3, 7, 8 і 10. Електропостачальна система працює наступним чином. Для вмикання першим вимикачем 3 автотрансформатора 4 і, відповідно, пічного трансформатора 5, тиристорним вимикачем 8 під'єднується збуджувальний трансформатор 9 до другого джерела живлення 11, після чого вмикається вимикач 7. При цьому па виводах вторинних обмоток збуджувального трансформатора 9 появиться напруга, рівна за величиною напрузі вільного ходу додаткової обмотки автотрансформатора 4. Вихідні напруги збуджувального трансформатора 9 та додаткової обмотки автотрансформатора 4 узгоджені за фазами при їх підключенні до відповідних джерел живлення. Після вмикання вимикача 8 на виводах первинних обмоток автотрансформатора 4 появиться номінальна напруга, яка контролюється блоком 12 керування вимикачів, за величи ною рівна напрузі вторинної обмотки системного трансформатора 2, тому під час вмикання вимикача 3 кидки струмів вмикання будуть відсутні. Після вмикання вимикача 3, блоком 12 керування вимикачами подається команда на вимикання тиристорного вимикача 8, а потім вимикача 7, роз'єднуючи виводи додаткової обмотки автотрансформатора 4 та виводи вторинної обмотки збуджувального трансформатора 9, після чого збуджувальний трансформатор 9 готовий до виконання вмикання наступного пічного трансформаторного агрегату. Для вимкнення збуджувального трансформатора 9 необхідно вимкнути вимикач 10. Блок 12 керування вимикачами забезпечує в автоматичному режимі задану послідовність комутацій вимикачів під час вмикання та вимикання пічного трансформаторного агрегату, запобігаючи при цьому помилкові дії оперативного персоналу. У процесі роботи електродугового агрегату 6 збуджувальний трансформатор 9 повинен бути під'єднаний, через вимикач 10, до другого джерела живлення 11, з метою постійної готовності для виконання комутацій. Запропонована електропостачальна система може бути використана у випадках одночасної експлуатації декількох електродугових агрегатів. У реальних умовах додаткову обмотку автотрансформатора 4 доцільно виконати на напругу 0,4 кВ або 0,66 кВ, а її потужність повинна становити 5-7% номінальної потужності пічного трансформаторного агрегату. При наявності другого джерела живлення напругою 10 кВ у якості збуджувального трансформатора 9 доцільно використати серійний силовий трансформатор 10/0,4 кВ чи 10/0,66 кВ відповідної потужності. З метою зменшення пускових струмів під час вмикання вимкненого автотрансформатора 4, спочатку комутація виконується тиристорним вимикачем 8, або замість нього можна використати синхронізований вимикач, а потім вмикається вимикач 7. Фіг. 2 30144 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
