Штрековий перевантажувальний пункт

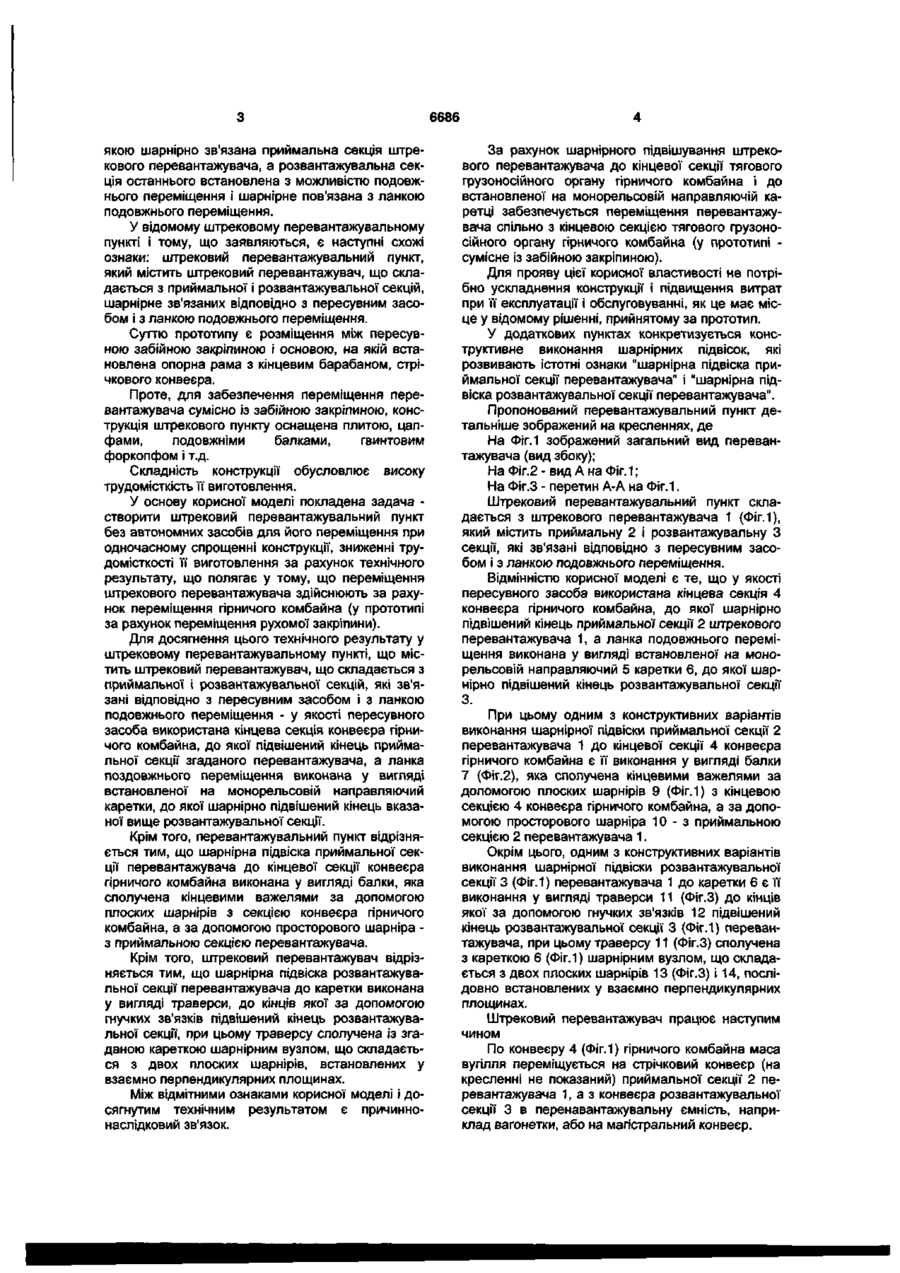

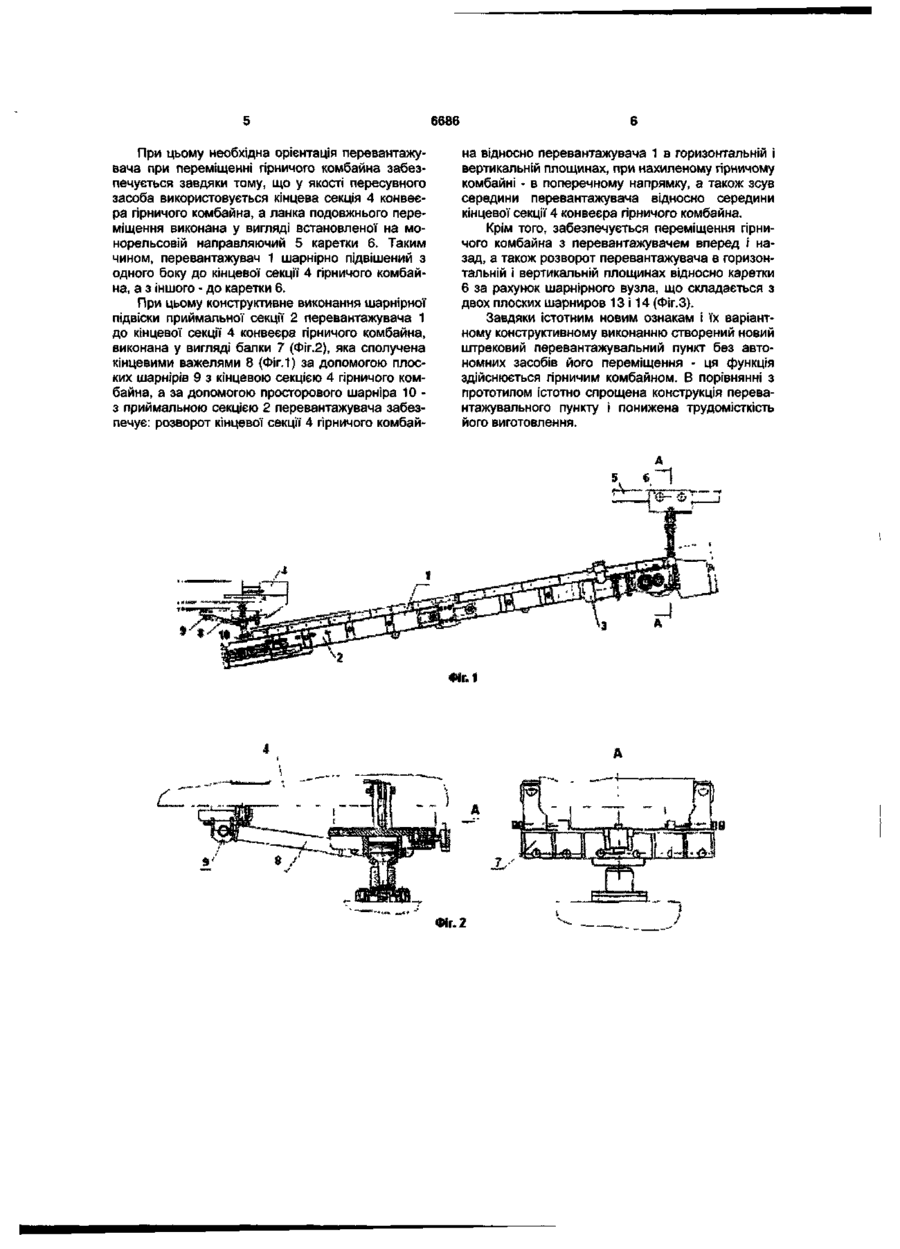

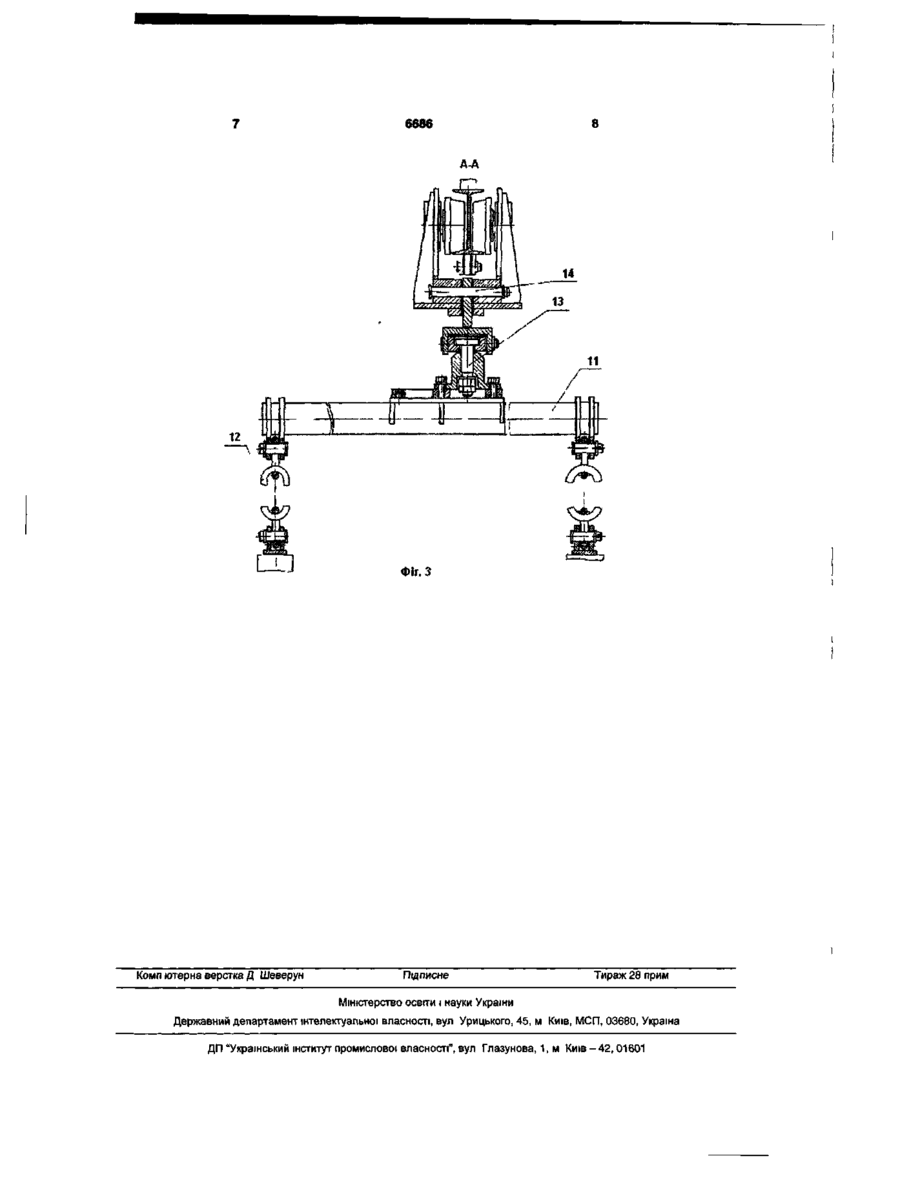

1 Штрековий перевантажувальний пункт, що містить штрековий перевантажувач, який складається з приймальної і розвантажувальної секцій, що зв'язані ВІДПОВІДНО з пересувним засобом і з ланкою подовжнього переміщення, який відрізняється тим, що як пересувний засіб використана кінцева секція конвеєра гірничого комбайна, до якої шарнірно підвішений кінець приймальної секції згаданого перевантажувача, а ланка подовжнього переміщення виконана у вигляді встановленої на монорейковій напрямній каретки, до якої шарнірно підвішений кінець вказаної вище розвантажувальної секції 2 Штрековий перевантажувальний пункт за п 1, який відрізняється тим, що шарнірна підвіска приймальної секції перевантажувача до кінцевої секції конвеєра гірничого комбайна виконана у вигляді балки, яка сполучена кінцевими важелями за допомогою плоских шарнірів з кінцевою секцією конвеєра гірничого комбайна, а за допомогою просторового шарніра - з приймальною секцією перевантажувача 3 Штрековий перевантажувальний пункт за п 1, який відрізняється тим, що шарнірна підвіска розвантажувальної секції перевантажувача до каретки виконана у вигляді траверси, до кінців якої за допомогою гнучких зв'язків підвішений кінець розвантажувальної секції, при цьому траверса сполучена із згаданою кареткою шарнірним вузлом, що складається з двох плоских шарнірів, послідовно встановлених у взаємно перпендикулярних площинах СО Корисна модель відноситься до конвеєрів, які використовуються в примикаючих до забою виробках, зокрема при перевантаженні гірської маси з одного конвеєра на ІНШІЙ, або з одного конвеєра в приймальний пристрій перевантажувального пункту, наприклад вагонетки Відомий штрековий перевантажувальний пункт, що включає опорну раму з кінцевим барабаном конвеєра, встановленого у виробці забою, а також балки, які направляють упори і гідродомкрати [Див , наприклад, опис винаходу до авторського свідоцтва СРСР №1509 550, Кл E21F13/02, 1989] Відоме рішення неефективне, оскільки в ньому для переміщення перевантажувального пункту використовується автономний пристрій, що ускладнює конструкцію і підвищує трудомісткість обслуговування Відомий також перевантажувальний пункт, який включає штрековий перевантажувач приводна розвантажувальна секція якого шарнірно пов'язана із стійкою, а приймальна секція має шарнірний зв'язок з опорною рамою [Див , наприклад, опис винаходу до авторського свідоцтва СРСР №382823, E21F13/08, 1973] У відомому рішенні, як і в попередньому, описаному вище, для здійснення пересування транспортної конвеєрної лінії використаний автономний пересувач Цей недолік усунений у іншому відомому штрековому перевантажувальному пункті, який є найближчим аналогом [Див опис до патенту РФ №2044890, E21F13/08, 1995р] У цьому пристрої у якості механізму пересування використана пересувна забійна закріпина, з 00
