Програмований формувач імпульсів, тривалість яких визначається тривалістю вхідних, рівною або більшою встановленої

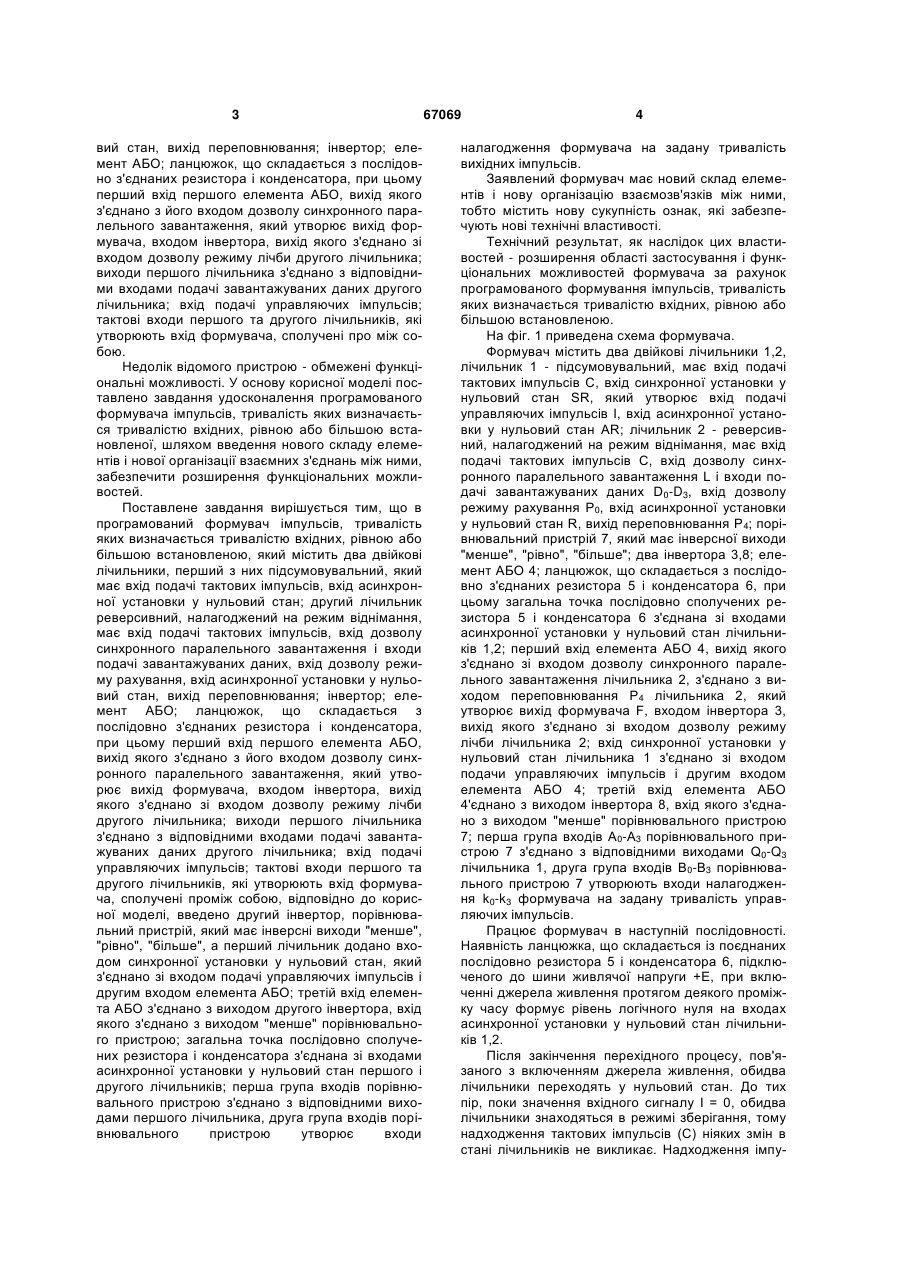

Програмований формувач імпульсів, тривалість яких визначається тривалістю вхідних, рівною або більшою встановленої, який містить два двійкові лічильники, перший з них підсумовувальний, який має вхід подачі тактових імпульсів, вхід асинхронної установки у нульовий стан; другий лічильник реверсивний, налагоджений на режим віднімання, має вхід подачі тактових імпульсів, вхід дозволу синхронного паралельного завантаження і входи подачі завантажуваних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора, при цьому перший вхід першого елемента АБО, вихід якого з'єднано з його входом дозволу U 2 (19) 1 3 вий стан, вихід переповнювання; інвертор; елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора, при цьому перший вхід першого елемента АБО, вихід якого з'єднано з його входом дозволу синхронного паралельного завантаження, який утворює вихід формувача, входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби другого лічильника; виходи першого лічильника з'єднано з відповідними входами подачі завантажуваних даних другого лічильника; вхід подачі управляючих імпульсів; тактові входи першого та другого лічильників, які утворюють вхід формувача, сполучені про між собою. Недолік відомого пристрою - обмежені функціональні можливості. У основу корисної моделі поставлено завдання удосконалення програмованого формувача імпульсів, тривалість яких визначається тривалістю вхідних, рівною або більшою встановленої, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, забезпечити розширення функціональних можливостей. Поставлене завдання вирішується тим, що в програмований формувач імпульсів, тривалість яких визначається тривалістю вхідних, рівною або більшою встановленою, який містить два двійкові лічильники, перший з них підсумовувальний, який має вхід подачі тактових імпульсів, вхід асинхронної установки у нульовий стан; другий лічильник реверсивний, налагоджений на режим віднімання, має вхід подачі тактових імпульсів, вхід дозволу синхронного паралельного завантаження і входи подачі завантажуваних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора, при цьому перший вхід першого елемента АБО, вихід якого з'єднано з його входом дозволу синхронного паралельного завантаження, який утворює вихід формувача, входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби другого лічильника; виходи першого лічильника з'єднано з відповідними входами подачі завантажуваних даних другого лічильника; вхід подачі управляючих імпульсів; тактові входи першого та другого лічильників, які утворюють вхід формувача, сполучені проміж собою, відповідно до корисної моделі, введено другий інвертор, порівнювальний пристрій, який має інверсні виходи "менше", "рівно", "більше", а перший лічильник додано входом синхронної установки у нульовий стан, який з'єднано зі входом подачі управляючих імпульсів і другим входом елемента АБО; третій вхід елемента АБО з'єднано з виходом другого інвертора, вхід якого з'єднано з виходом "менше" порівнювального пристрою; загальна точка послідовно сполучених резистора і конденсатора з'єднана зі входами асинхронної установки у нульовий стан першого і другого лічильників; перша група входів порівнювального пристрою з'єднано з відповідними виходами першого лічильника, друга група входів порівнювального пристрою утворює входи 67069 4 налагодження формувача на задану тривалість вихідних імпульсів. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширення області застосування і функціональних можливостей формувача за рахунок програмованого формування імпульсів, тривалість яких визначається тривалістю вхідних, рівною або більшою встановленою. На фіг. 1 приведена схема формувача. Формувач містить два двійкові лічильники 1,2, лічильник 1 - підсумовувальний, має вхід подачі тактових імпульсів С, вхід синхронної установки у нульовий стан SR, який утворює вхід подачі управляючих імпульсів І, вхід асинхронної установки у нульовий стан AR; лічильник 2 - реверсивний, налагоджений на режим віднімання, має вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажуваних даних D0-D3, вхід дозволу режиму рахування Р0, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; порівнювальний пристрій 7, який має інверсної виходи "менше", "рівно", "більше"; два інвертора 3,8; елемент АБО 4; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6, при цьому загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана зі входами асинхронної установки у нульовий стан лічильників 1,2; перший вхід елемента АБО 4, вихід якого з'єднано зі входом дозволу синхронного паралельного завантаження лічильника 2, з'єднано з виходом переповнювання Р4 лічильника 2, який утворює вихід формувача F, входом інвертора 3, вихід якого з'єднано зі входом дозволу режиму лічби лічильника 2; вхід синхронної установки у нульовий стан лічильника 1 з'єднано зі входом подачи управляючих імпульсів і другим входом елемента АБО 4; третій вхід елемента АБО 4'єднано з виходом інвертора 8, вхід якого з'єднано з виходом "менше" порівнювального пристрою 7; перша група входів А0-А3 порівнювального пристрою 7 з'єднано з відповідними виходами Q0-Q3 лічильника 1, друга група входів В0-В3 порівнювального пристрою 7 утворюють входи налагодження k0-k3 формувача на задану тривалість управляючих імпульсів. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах асинхронної установки у нульовий стан лічильників 1,2. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення, обидва лічильники переходять у нульовий стан. До тих пір, поки значення вхідного сигналу І = 0, обидва лічильники знаходяться в режимі зберігання, тому надходження тактових імпульсів (С) ніяких змін в стані лічильників не викликає. Надходження імпу 5 льсу І = 1 забезпечує перехід лічильника 1 в режим лічби, другий - залишається в режим зберігання, оскільки сигнали на його вході дозволу завантаження (L) і на вході дозволу лічби (Р0) неактивні (рівні 1). До тих пір поки значення вхідного сигналу І = 1 надходження кожного тактового імпульсу веде до збільшення вмісту лічильника 1 на одиницю, вміст лічильника 2 залишається незмінним. Вміст лічильника 1 надходить на перші входи порівнювального пристрою 7, на другі входи якого подається настроювальне слово К = k3k2k1k0. Після закінчення дії управляючого імпульсу нульове значення його поступає на вхід елемента АБО, на другий вхід елемента АБО 4 надходить нульове значення сигналу з виходу переповнення лічильника 2 і з виходу інвертора 8, вхід якого з'єднано з виходом порівнювального пристрою 7, значення сигналу на якому залежить від стану лічильника 1, яке визначається тривалістю вхідного управляючого імпульсу. Якщо зміст (Q0-Q3) лічильника 1 менше значення настрою вального слова k3k2k1k0, значення сигналу A  на виході порівнювального пристрою 7 активно (дорівнює 0), а на виході інвертора 8 і на вході L лічильника 2 дорівнює 1 і тоді з приходом чергового тактового імпульсу лічильника 1 перейде у нульовий стан, а нульовий стан лічильника 2 не змініться, тобто формувач повернеться в початковий стан. Якщо по закінченню вхідного імпульсу зміст (Q0-Q3) лічильника 1 дорівнює або більше значення настроювального слова k3k2k1k0, значення сигналу A  на виході порівнювального пристрою 7 неактивно (дорівнює 1), а на виході інвертора 8 67069 6 дорівнює 0 і в цьому випадку сигнал на виході елемента АБО 4 і на вході дозволу L лічильника 2 стане активним (рівним 0). Наявність активного сигналу на вході дозволу завантаження (L) лічильника 2 призведе до того, що з приходом тактового імпульсу вміст лічильника 1, що визначає тривалість вхідного імпульсу, буде додано в лічильник 2, в результаті чого сигнал на виході перенесення його і отже на виході F формувача стане рівним одиниці, формуючи одиницю на вході дозволу завантаження і 0 на вході дозволу рахунку, тобто лічильник 2 переходить в режим лічби, а лічильник 1 переходить у нульовий стан. При надходженні наступних тактових імпульсів вміст лічильника 1 залишається незмінним, рівним 0, а вміст лічильника 2 зменшується на одиницю. Значення сигналу на виході F формувача залишається рівними 1 до тих пір, поки зміст його не стане рівним 0, тобто формувач повернеться в початковий стан. На фіг. 2 приведено епюри, що ілюструють роботу формувача, для варіанту налагодження k3k2k1k0=0100, тобто виявлення надходження управляючих імпульсів, покриваючих більше або рівної чотири періоду тактових імпульсів, з послідуючим дублюванням їх на виході. Такім чином, можливості виявлення вхідних управляючих імпульсів з тривалістю, яка дорівнює або більше встановленого значення k3k2k1k0, з послідуючим дублюванням їх на виході розширює область використання і функціональні можливості формувача, зокрема, формувач можна використовувати як селектор імпульсів по тривалості в заданому діапазоні. 7 Комп’ютерна верстка І. Скворцова 67069 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
