Програмований формувач імпульсів, тривалість яких визначається тривалістю вхідних, більшою або меншою встановленої

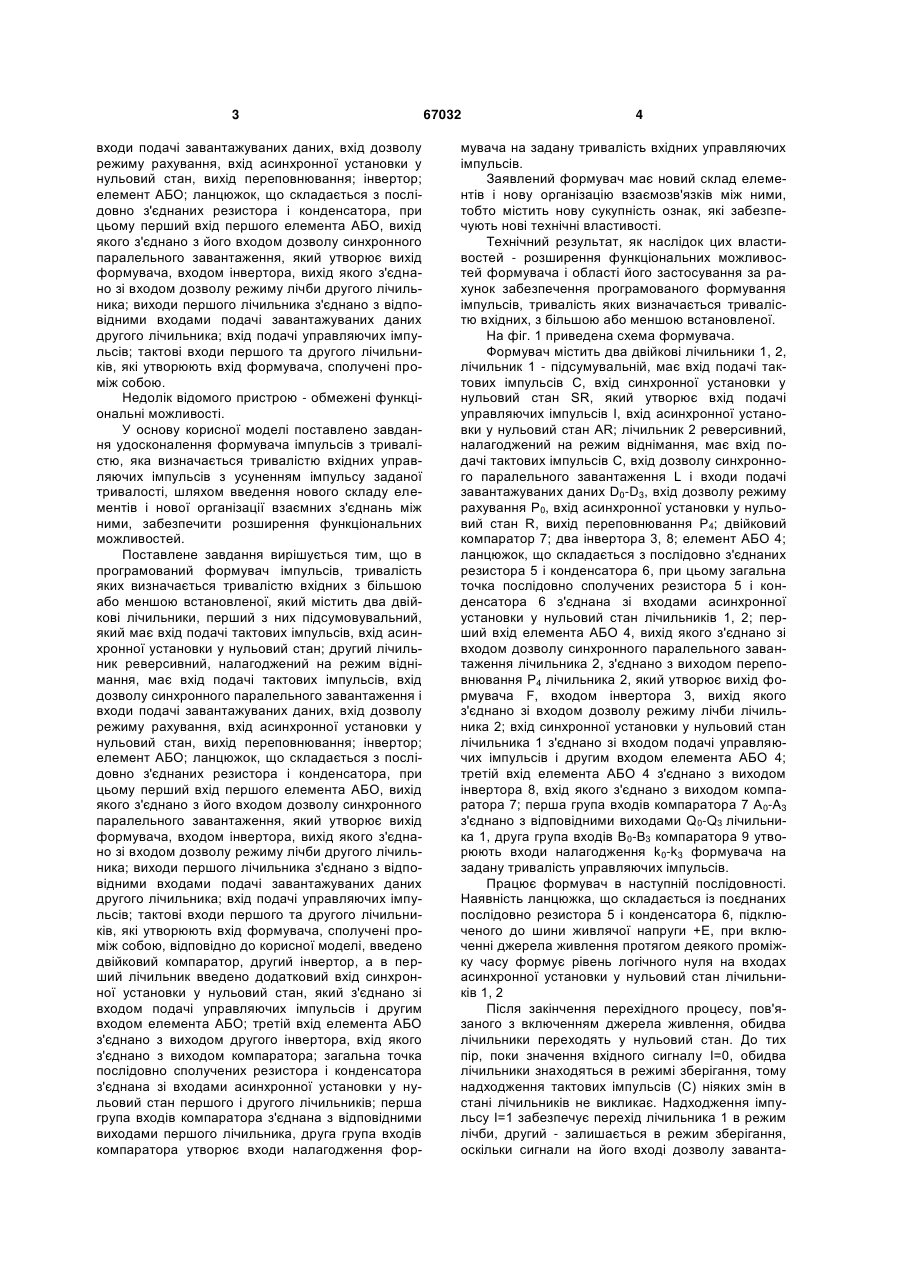

Програмований формувач імпульсів, тривалість яких визначається тривалістю вхідних, більшою або меншою встановленої, який містить два двійкові лічильники, перший з них підсумовувальний, який має вхід подачі тактових імпульсів, вхід асинхронної установки у нульовий стан; другий лічильник реверсивний, налагоджений на режим віднімання, має вхід подачі тактових імпульсів, вхід дозволу синхронного паралельного завантаження і входи подачі завантажуваних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора, при цьому перший вхід першого елемента U 2 (19) 1 3 входи подачі завантажуваних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора, при цьому перший вхід першого елемента АБО, вихід якого з'єднано з його входом дозволу синхронного паралельного завантаження, який утворює вихід формувача, входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби другого лічильника; виходи першого лічильника з'єднано з відповідними входами подачі завантажуваних даних другого лічильника; вхід подачі управляючих імпульсів; тактові входи першого та другого лічильників, які утворюють вхід формувача, сполучені проміж собою. Недолік відомого пристрою - обмежені функціональні можливості. У основу корисної моделі поставлено завдання удосконалення формувача імпульсів з тривалістю, яка визначається тривалістю вхідних управляючих імпульсів з усуненням імпульсу заданої тривалості, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, забезпечити розширення функціональних можливостей. Поставлене завдання вирішується тим, що в програмований формувач імпульсів, тривалість яких визначається тривалістю вхідних з більшою або меншою встановленої, який містить два двійкові лічильники, перший з них підсумовувальний, який має вхід подачі тактових імпульсів, вхід асинхронної установки у нульовий стан; другий лічильник реверсивний, налагоджений на режим віднімання, має вхід подачі тактових імпульсів, вхід дозволу синхронного паралельного завантаження і входи подачі завантажуваних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; інвертор; елемент АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора, при цьому перший вхід першого елемента АБО, вихід якого з'єднано з його входом дозволу синхронного паралельного завантаження, який утворює вихід формувача, входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби другого лічильника; виходи першого лічильника з'єднано з відповідними входами подачі завантажуваних даних другого лічильника; вхід подачі управляючих імпульсів; тактові входи першого та другого лічильників, які утворюють вхід формувача, сполучені проміж собою, відповідно до корисної моделі, введено двійковий компаратор, другий інвертор, а в перший лічильник введено додатковий вхід синхронної установки у нульовий стан, який з'єднано зі входом подачі управляючих імпульсів і другим входом елемента АБО; третій вхід елемента АБО з'єднано з виходом другого інвертора, вхід якого з'єднано з виходом компаратора; загальна точка послідовно сполучених резистора і конденсатора з'єднана зі входами асинхронної установки у нульовий стан першого і другого лічильників; перша група входів компаратора з'єднана з відповідними виходами першого лічильника, друга група входів компаратора утворює входи налагодження фор 67032 4 мувача на задану тривалість вхідних управляючих імпульсів. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - розширення функціональних можливостей формувача і області його застосування за рахунок забезпечення програмованого формування імпульсів, тривалість яких визначається тривалістю вхідних, з більшою або меншою встановленої. На фіг. 1 приведена схема формувача. Формувач містить два двійкові лічильники 1, 2, лічильник 1 - підсумувальній, має вхід подачі тактових імпульсів С, вхід синхронної установки у нульовий стан SR, який утворює вхід подачі управляючих імпульсів І, вхід асинхронної установки у нульовий стан AR; лічильник 2 реверсивний, налагоджений на режим віднімання, має вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажуваних даних D0-D3, вхід дозволу режиму рахування Р0, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; двійковий компаратор 7; два інвертора 3, 8; елемент АБО 4; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6, при цьому загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана зі входами асинхронної установки у нульовий стан лічильників 1, 2; перший вхід елемента АБО 4, вихід якого з'єднано зі входом дозволу синхронного паралельного завантаження лічильника 2, з'єднано з виходом переповнювання Р4 лічильника 2, який утворює вихід формувача F, входом інвертора 3, вихід якого з'єднано зі входом дозволу режиму лічби лічильника 2; вхід синхронної установки у нульовий стан лічильника 1 з'єднано зі входом подачі управляючих імпульсів і другим входом елемента АБО 4; третій вхід елемента АБО 4 з'єднано з виходом інвертора 8, вхід якого з'єднано з виходом компаратора 7; перша група входів компаратора 7 А0-А3 з'єднано з відповідними виходами Q0-Q3 лічильника 1, друга група входів В0-В3 компаратора 9 утворюють входи налагодження k0-k3 формувача на задану тривалість управляючих імпульсів. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах асинхронної установки у нульовий стан лічильників 1, 2 Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення, обидва лічильники переходять у нульовий стан. До тих пір, поки значення вхідного сигналу I=0, обидва лічильники знаходяться в режимі зберігання, тому надходження тактових імпульсів (С) ніяких змін в стані лічильників не викликає. Надходження імпульсу I=1 забезпечує перехід лічильника 1 в режим лічби, другий - залишається в режим зберігання, оскільки сигнали на його вході дозволу заванта 5 ження (L) і на вході дозволу лічби (Р0) неактивні (рівні 1). До тих пір поки значення вхідного сигналу I=1 надходження кожного тактового імпульсу веде до збільшення вмісту лічильника 1 на одиницю, вміст лічильника 2 залишається незмінним. Вміст лічильника 1 надходить на перші входи цифрового компаратора, на другі входи якого подається настроювальне слово K=k3k2k1k0. Після закінчення дії управляючого імпульсу нульове значення його поступає на вхід елемента АБО, на другий вхід елемента АБО 4 надходить нульове значення сигналу з виходу переповнення лічильника 2 і з виходу компаратора, значення сигналу на якому залежить від стану лічильника 1, яке визначається тривалістю вхідного управляючого імпульсу. Якщо зміст (Q0-Q3) лічильника 1 не дорівнює значенню настроювального слова k3k2k1k0, значення сигналу Ā= на виході компаратора дорівнює одиниці, а на виході інвертора 8 - нулю, отже, в цьому випадку сигнал на виході елемента АБО 4 і на вході дозволу L лічильника 2 стане рівним 0. Наявність активного сигналу на вході дозволу завантаження лічильника 2 призведе до того, що з приходом тактового імпульсу вміст лічильника 1, що визначає тривалість вхідного імпульсу, буде додано в лічильник 2, в результаті чого сигнал на виході переповнення його (F) стане рівним 1, формуючи 1 на вході дозволу завантаження і 0 на вході дозволу лічби, тобто лічильник 2 переходить в режим лічби, а лічильник 1-у нульовий стан. 67032 6 При надходженні наступних тактових імпульсів вміст лічильника 1 залишається незмінним, рівним 0, а вміст лічильника 2 зменшується на одиницю. Значення сигналу на виході перенесення лічильника 2, тобто на виході формувача, залишається рівними 1 до тих пір, поки зміст його не стане рівним 0, тобто формувач повернеться в початковий стан. Якщо по закінченню управляючого імпульсу стан лічильника 1 дорівнює значенню настроювального слова, значення сигналу на виході компаратора дорівнює 0, а на виході інвертора 8, отже, на виході елемента АБО 4 - одиниці, сигнал на вході дозволу завантаження (L) лічильника 2 залишиться рівним одиниці, нульовий стан лічильника 2 не змінюється, тобто формувач повернеться в початковий стан, не змінюючи нульового значення сигналу на виході формувача. На фіг. 2 приведено епюри, що ілюструють роботу формувача, для варіанту налагодження k3k2k1k0=0011, тобто виявлення надходження управляючих імпульсів, покриваючих три періоду тактових імпульсів, з наступною забороною дублюванням їх на виході. Таким чином, забезпечення можливості формування імпульсів з тривалістю, яка визначається тривалістю вхідних управляючих імпульсів з усуненням (забороною формування) імпульсу заданої тривалості, яка визначається значенням управляючого слова k3k2k1k0, розширює область використання і функціональні можливості формувача, зокрема, формувач можна використовувати як селектор імпульсів по тривалості. 7 Комп’ютерна верстка Мацело В. 67032 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
