Ламелевий корпус пристрою для кондиціювання повітря

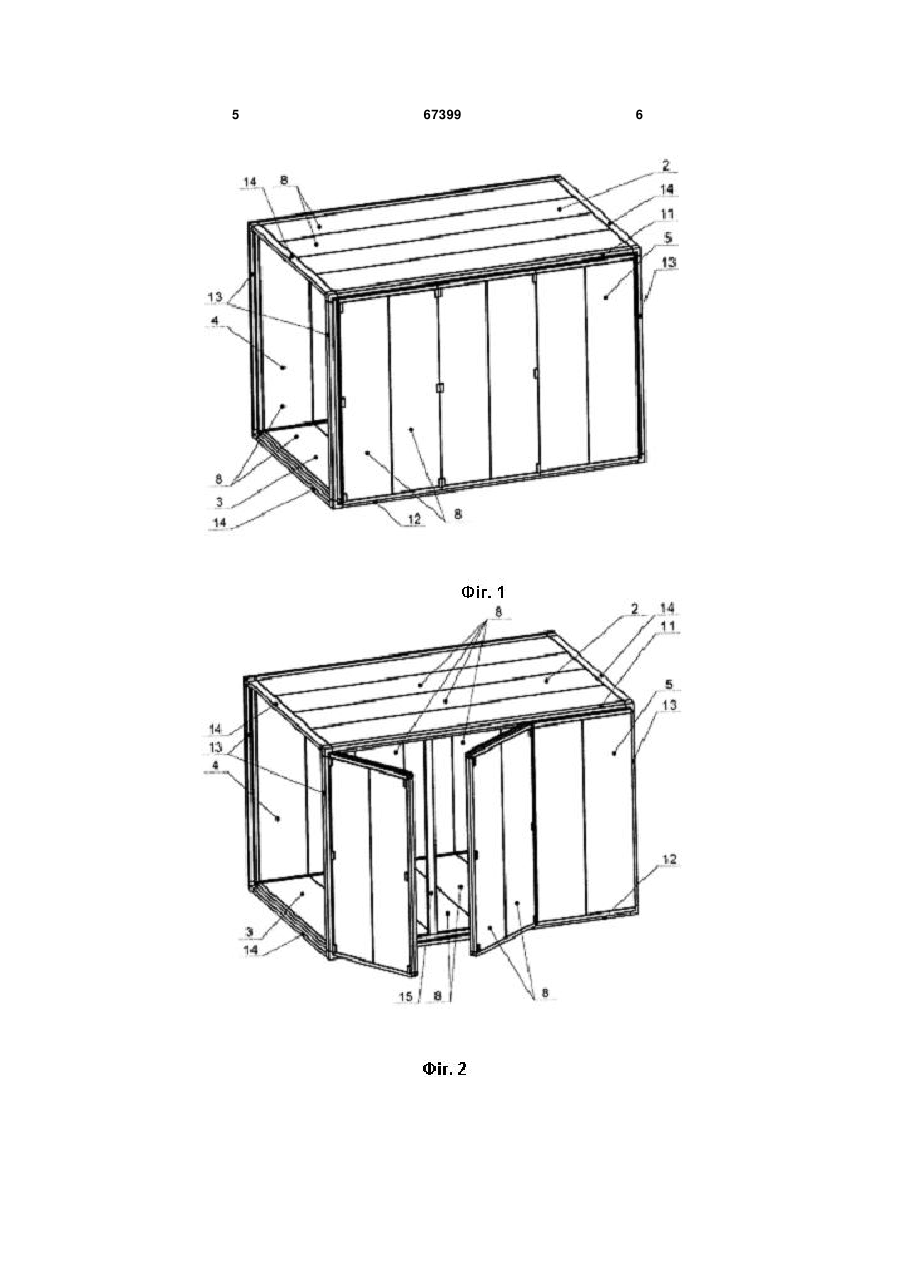

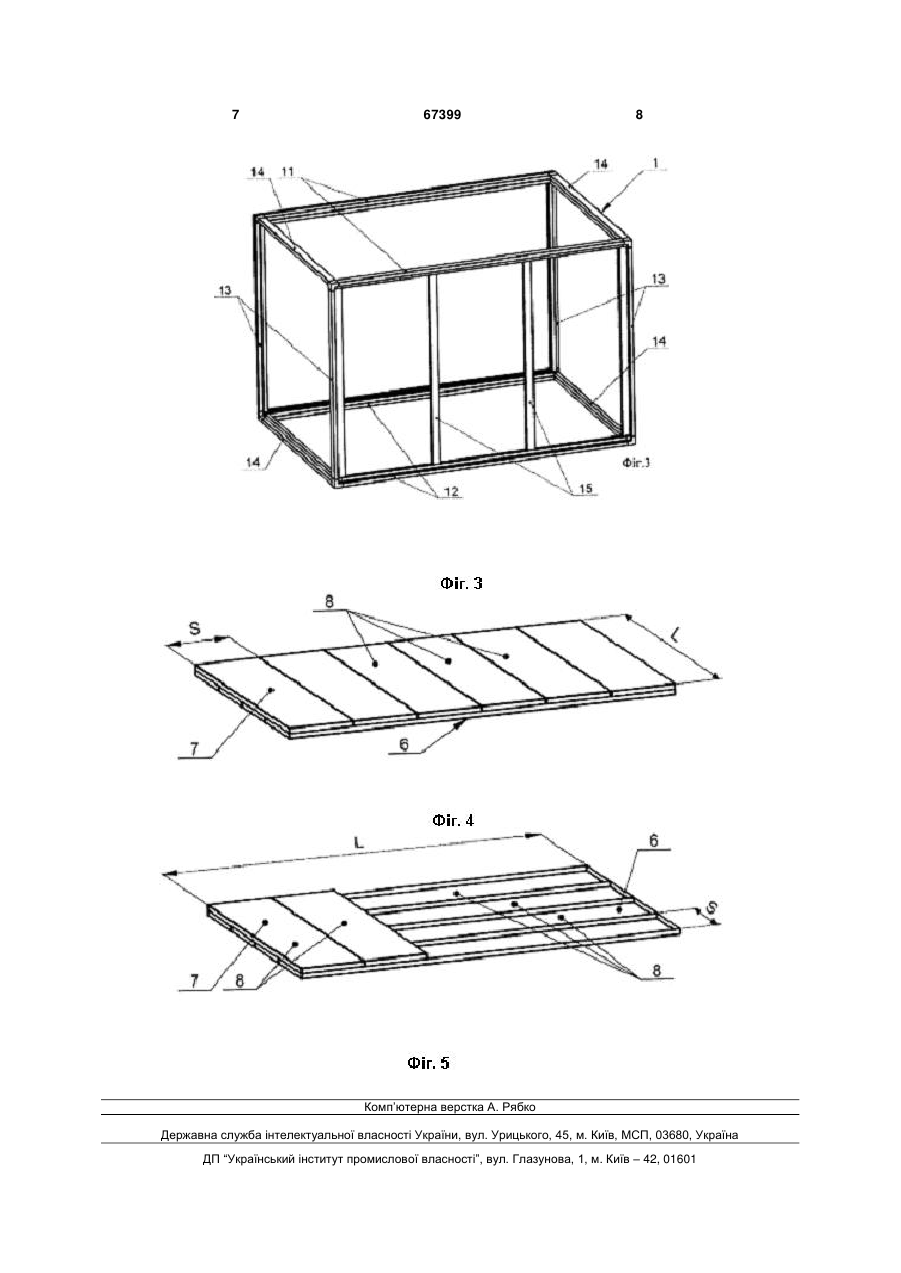

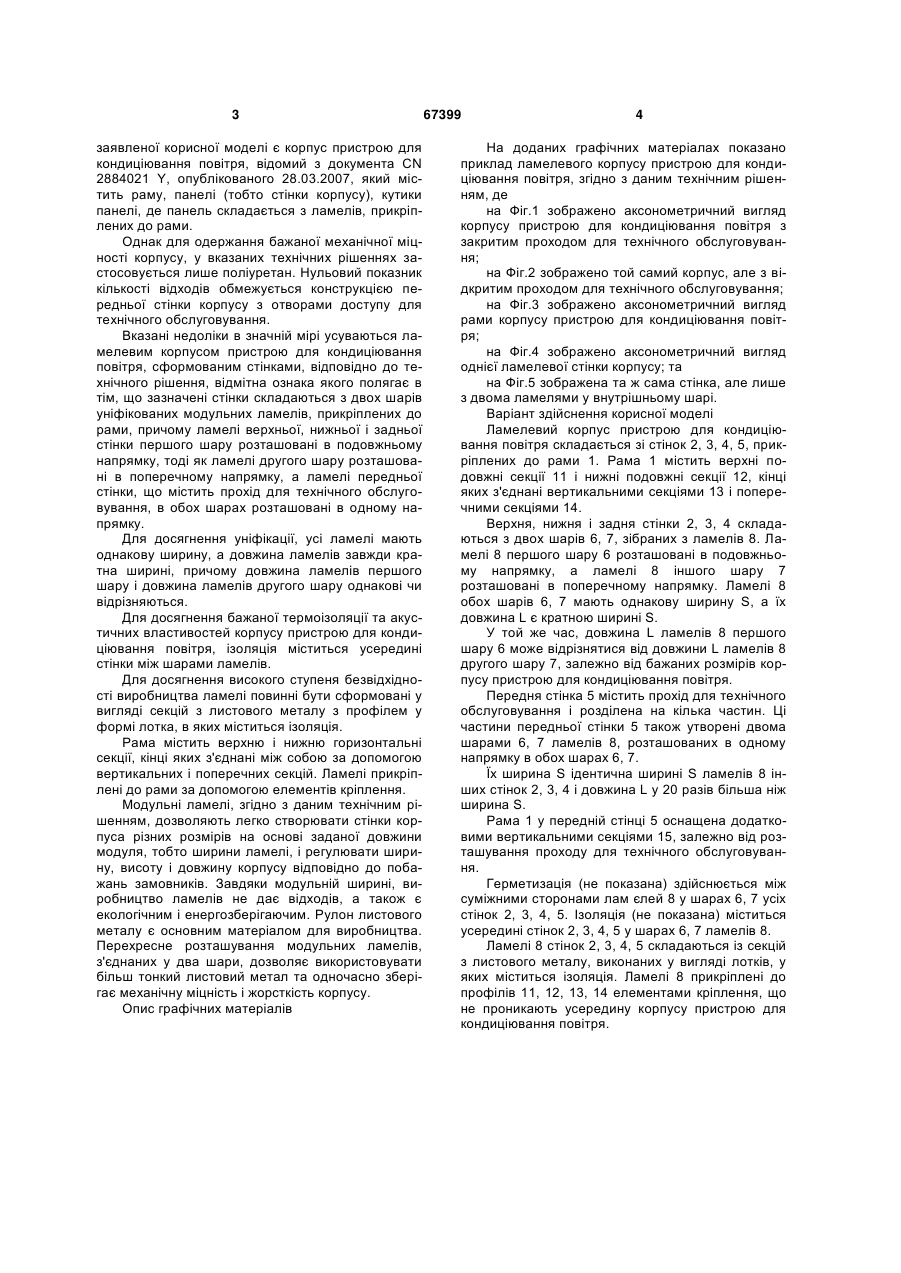

1. Ламелевий корпус пристрою для кондиціювання повітря, що містить стінки (2, 3, 4, 5), який відрізняється тим, що стінки (2, 3, 4, 5) складаються з двох шарів (6, 7) уніфікованих модульних ламелів (8), прикріплених до рами (1), причому верхня, нижня і задня стінка (2, 3, 4) містять ламелі (8) першого шару (6), розташовані в подовжньому напрямку, і ламелі (8) другого шару (7), розташовані в поперечному напрямку, а передня стінка (5), що має прохід для технічного обслуговування, містить ламелі (8) обох шарів (6, 7), розташовані в одному напрямку. U 1 3 заявленої корисної моделі є корпус пристрою для кондиціювання повітря, відомий з документа CN 2884021 Y, опублікованого 28.03.2007, який містить раму, панелі (тобто стінки корпусу), кутики панелі, де панель складається з ламелів, прикріплених до рами. Однак для одержання бажаної механічної міцності корпусу, у вказаних технічних рішеннях застосовується лише поліуретан. Нульовий показник кількості відходів обмежується конструкцією передньої стінки корпусу з отворами доступу для технічного обслуговування. Вказані недоліки в значній мірі усуваються ламелевим корпусом пристрою для кондиціювання повітря, сформованим стінками, відповідно до технічного рішення, відмітна ознака якого полягає в тім, що зазначені стінки складаються з двох шарів уніфікованих модульних ламелів, прикріплених до рами, причому ламелі верхньої, нижньої і задньої стінки першого шару розташовані в подовжньому напрямку, тоді як ламелі другого шару розташовані в поперечному напрямку, а ламелі передньої стінки, що містить прохід для технічного обслуговування, в обох шарах розташовані в одному напрямку. Для досягнення уніфікації, усі ламелі мають однакову ширину, а довжина ламелів завжди кратна ширині, причому довжина ламелів першого шару і довжина ламелів другого шару однакові чи відрізняються. Для досягнення бажаної термоізоляції та акустичних властивостей корпусу пристрою для кондиціювання повітря, ізоляція міститься усередині стінки між шарами ламелів. Для досягнення високого ступеня безвідхідності виробництва ламелі повинні бути сформовані у вигляді секцій з листового металу з профілем у формі лотка, в яких міститься ізоляція. Рама містить верхню і нижню горизонтальні секції, кінці яких з'єднані між собою за допомогою вертикальних і поперечних секцій. Ламелі прикріплені до рами за допомогою елементів кріплення. Модульні ламелі, згідно з даним технічним рішенням, дозволяють легко створювати стінки корпуса різних розмірів на основі заданої довжини модуля, тобто ширини ламелі, і регулювати ширину, висоту і довжину корпусу відповідно до побажань замовників. Завдяки модульній ширині, виробництво ламелів не дає відходів, а також є екологічним і енергозберігаючим. Рулон листового металу є основним матеріалом для виробництва. Перехресне розташування модульних ламелів, з'єднаних у два шари, дозволяє використовувати більш тонкий листовий метал та одночасно зберігає механічну міцність і жорсткість корпусу. Опис графічних матеріалів 67399 4 На доданих графічних матеріалах показано приклад ламелевого корпусу пристрою для кондиціювання повітря, згідно з даним технічним рішенням, де на Фіг.1 зображено аксонометричний вигляд корпусу пристрою для кондиціювання повітря з закритим проходом для технічного обслуговування; на Фіг.2 зображено той самий корпус, але з відкритим проходом для технічного обслуговування; на Фіг.3 зображено аксонометричний вигляд рами корпусу пристрою для кондиціювання повітря; на Фіг.4 зображено аксонометричний вигляд однієї ламелевої стінки корпусу; та на Фіг.5 зображена та ж сама стінка, але лише з двома ламелями у внутрішньому шарі. Варіант здійснення корисної моделі Ламелевий корпус пристрою для кондиціювання повітря складається зі стінок 2, 3, 4, 5, прикріплених до рами 1. Рама 1 містить верхні подовжні секції 11 і нижні подовжні секції 12, кінці яких з'єднані вертикальними секціями 13 і поперечними секціями 14. Верхня, нижня і задня стінки 2, 3, 4 складаються з двох шарів 6, 7, зібраних з ламелів 8. Ламелі 8 першого шару 6 розташовані в подовжньому напрямку, а ламелі 8 іншого шару 7 розташовані в поперечному напрямку. Ламелі 8 обох шарів 6, 7 мають однакову ширину S, а їх довжина L є кратною ширині S. У той же час, довжина L ламелів 8 першого шару 6 може відрізнятися від довжини L ламелів 8 другого шару 7, залежно від бажаних розмірів корпусу пристрою для кондиціювання повітря. Передня стінка 5 містить прохід для технічного обслуговування і розділена на кілька частин. Ці частини передньої стінки 5 також утворені двома шарами 6, 7 ламелів 8, розташованих в одному напрямку в обох шарах 6, 7. Їх ширина S ідентична ширині S ламелів 8 інших стінок 2, 3, 4 і довжина L у 20 разів більша ніж ширина S. Рама 1 у передній стінці 5 оснащена додатковими вертикальними секціями 15, залежно від розташування проходу для технічного обслуговування. Герметизація (не показана) здійснюється між суміжними сторонами лам єлей 8 у шарах 6, 7 усіх стінок 2, 3, 4, 5. Ізоляція (не показана) міститься усередині стінок 2, 3, 4, 5 у шарах 6, 7 ламелів 8. Ламелі 8 стінок 2, 3, 4, 5 складаються із секцій з листового металу, виконаних у вигляді лотків, у яких міститься ізоляція. Ламелі 8 прикріплені до профілів 11, 12, 13, 14 елементами кріплення, що не проникають усередину корпусу пристрою для кондиціювання повітря. 5 67399 6 7 67399 8 Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
