Формула / Реферат

1. Пристрій кондиціювання повітря, що включає у себе корпус та розміщений у ньому блок охолоджувача повітря непрямого регенеративно-випарного типу, який, в свою чергу, складається з вентилятора і змонтованих на каркасі з піддоном паралельних пластин, які утворюють “сухі” та “мокрі” канали, що чергуються між собою, а також спрямовуючі заслінки і жалюзі, який відрізняється тим, що його обладнано блоком конденсації вологи з повітря, який виконано з напівпровідникових термохолодильних елементів, на холодних спаях яких встановлено реберні радіатори - конденсатори вологи з охолодженого повітря, а на гарячих спаях розміщено водяний теплообмінник, який поєднується з додатковим охолоджуючим водоповітряним теплообмінником.

2. Пристрій кондиціювання повітря за п. 1, який відрізняється тим, що його обладнано колектором з перфорованими трубками і мікронасосами, які встановлені у системі подачі води поверх “мокрих” каналів.

3. Пристрій кондиціювання повітря за п. 1, який відрізняється тим, що його обладнано електрофільтром, розташованим у трубі, що подає повітря у “сухі” канали.

Текст

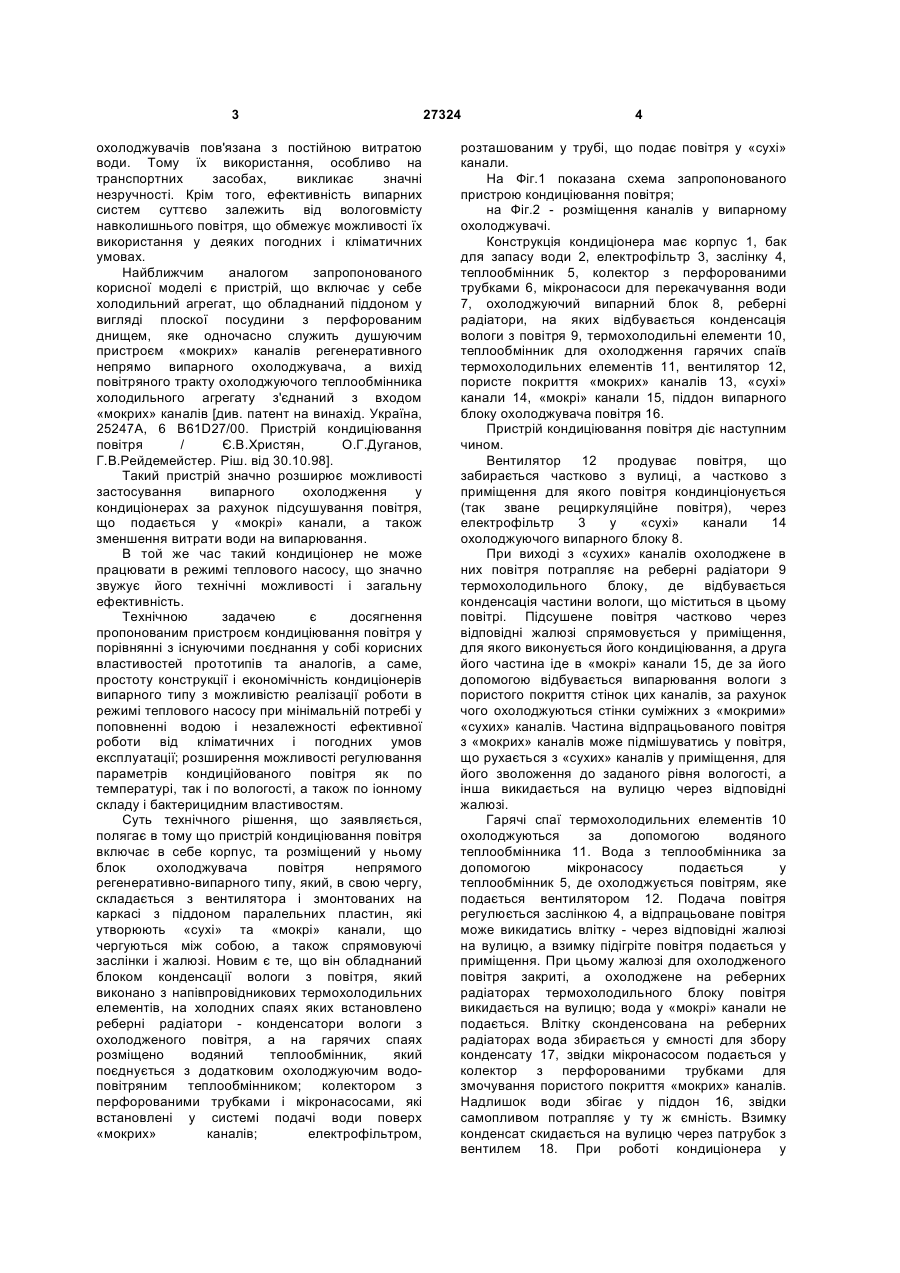

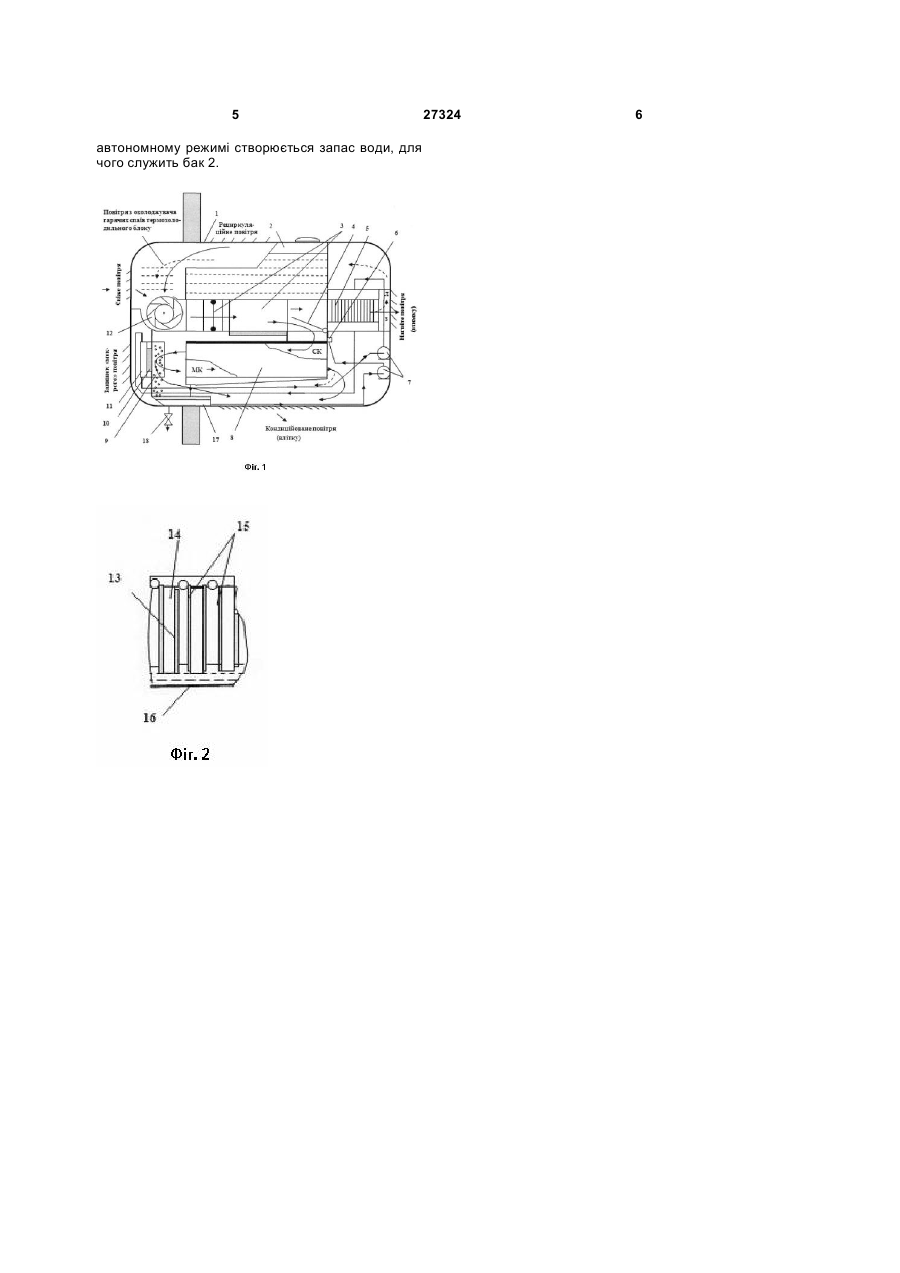

1. Пристрій кондиціювання повітря, що включає у себе корпус та розміщений у ньому блок охолоджувача повітря непрямого регенеративновипарного типу, який, в свою чергу, складається з вентилятора і змонтованих на каркасі з піддоном паралельних пластин, які утворюють “сухі” та “мокрі” канали, що чергуються між собою, а також спрямовуючі заслінки і жалюзі, який відрізняється 3 охолоджувачів пов'язана з постійною витратою води. Тому їх використання, особливо на транспортних засобах, викликає значні незручності. Крім того, ефективність випарних систем суттєво залежить від вологовмісту навколишнього повітря, що обмежує можливості їх використання у деяких погодних і кліматичних умовах. Найближчим аналогом запропонованого корисної моделі є пристрій, що включає у себе холодильний агрегат, що обладнаний піддоном у вигляді плоскої посудини з перфорованим днищем, яке одночасно служить душуючим пристроєм «мокрих» каналів регенеративного непрямо випарного охолоджувача, а вихід повітряного тракту охолоджуючого теплообмінника холодильного агрегату з'єднаний з входом «мокрих» каналів [див. патент на винахід. Україна, 25247А, 6 В61D27/00. Пристрій кондиціювання повітря / Є.В.Христян, О.Г.Дуганов, Г.В.Рейдемейстер. Ріш. від 30.10.98]. Такий пристрій значно розширює можливості застосування випарного охолодження у кондиціонерах за рахунок підсушування повітря, що подається у «мокрі» канали, а також зменшення витрати води на випарювання. В той же час такий кондиціонер не може працювати в режимі теплового насосу, що значно звужує його технічні можливості і загальну ефективність. Технічною задачею є досягнення пропонованим пристроєм кондиціювання повітря у порівнянні з існуючими поєднання у собі корисних властивостей прототипів та аналогів, а саме, простоту конструкції і економічність кондиціонерів випарного типу з можливістю реалізації роботи в режимі теплового насосу при мінімальній потребі у поповненні водою і незалежності ефективної роботи від кліматичних і погодних умов експлуатації; розширення можливості регулювання параметрів кондиційованого повітря як по температурі, так і по вологості, а також по іонному складу і бактерицидним властивостям. Суть технічного рішення, що заявляється, полягає в тому що пристрій кондиціювання повітря включає в себе корпус, та розміщений у ньому блок охолоджувача повітря непрямого регенеративно-випарного типу, який, в свою чергу, складається з вентилятора і змонтованих на каркасі з піддоном паралельних пластин, які утворюють «сухі» та «мокрі» канали, що чергуються між собою, а також спрямовуючі заслінки і жалюзі. Новим є те, що він обладнаний блоком конденсації вологи з повітря, який виконано з напівпровідникових термохолодильних елементів, на холодних спаях яких встановлено реберні радіатори - конденсатори вологи з охолодженого повітря, а на гарячих спаях розміщено водяний теплообмінник, який поєднується з додатковим охолоджуючим водоповітряним теплообмінником; колектором з перфорованими трубками і мікронасосами, які встановлені у системі подачі води поверх «мокрих» каналів; електрофільтром, 27324 4 розташованим у трубі, що подає повітря у «сухі» канали. На Фіг.1 показана схема запропонованого пристрою кондиціювання повітря; на Фіг.2 - розміщення каналів у випарному охолоджувачі. Конструкція кондиціонера має корпус 1, бак для запасу води 2, електрофільтр 3, заслінку 4, теплообмінник 5, колектор з перфорованими трубками 6, мікронасоси для перекачування води 7, охолоджуючий випарний блок 8, реберні радіатори, на яких відбувається конденсація вологи з повітря 9, термохолодильні елементи 10, теплообмінник для охолодження гарячих спаїв термохолодильних елементів 11, вентилятор 12, пористе покриття «мокрих» каналів 13, «сухі» канали 14, «мокрі» канали 15, піддон випарного блоку охолоджувача повітря 16. Пристрій кондиціювання повітря діє наступним чином. Вентилятор 12 продуває повітря, що забирається частково з вулиці, а частково з приміщення для якого повітря кондинціонується (так зване рециркуляційне повітря), через електрофільтр 3 у «сухі» канали 14 охолоджуючого випарного блоку 8. При виході з «сухих» каналів охолоджене в них повітря потрапляє на реберні радіатори 9 термохолодильного блоку, де відбувається конденсація частини вологи, що міститься в цьому повітрі. Підсушене повітря частково через відповідні жалюзі спрямовується у приміщення, для якого виконується його кондиціювання, а друга його частина іде в «мокрі» канали 15, де за його допомогою відбувається випарювання вологи з пористого покриття стінок цих каналів, за рахунок чого охолоджуються стінки суміжних з «мокрими» «сухих» каналів. Частина відпрацьованого повітря з «мокрих» каналів може підмішуватись у повітря, що рухається з «сухих» каналів у приміщення, для його зволоження до заданого рівня вологості, а інша викидається на вулицю через відповідні жалюзі. Гарячі спаї термохолодильних елементів 10 охолоджуються за допомогою водяного теплообмінника 11. Вода з теплообмінника за допомогою мікронасосу подається у теплообмінник 5, де охолоджується повітрям, яке подається вентилятором 12. Подача повітря регулюється заслінкою 4, а відпрацьоване повітря може викидатись влітку - через відповідні жалюзі на вулицю, а взимку підігріте повітря подається у приміщення. При цьому жалюзі для охолодженого повітря закриті, а охолоджене на реберних радіаторах термохолодильного блоку повітря викидається на вулицю; вода у «мокрі» канали не подається. Влітку сконденсована на реберних радіаторах вода збирається у ємності для збору конденсату 17, звідки мікронасосом подається у колектор з перфорованими трубками для змочування пористого покриття «мокрих» каналів. Надлишок води збігає у піддон 16, звідки самопливом потрапляє у ту ж ємність. Взимку конденсат скидається на вулицю через патрубок з вентилем 18. При роботі кондиціонера у 5 автономному режимі створюється запас води, для чого служить бак 2. 27324 6
