Стаціонарний тренажер-коректувальник ударної техніки

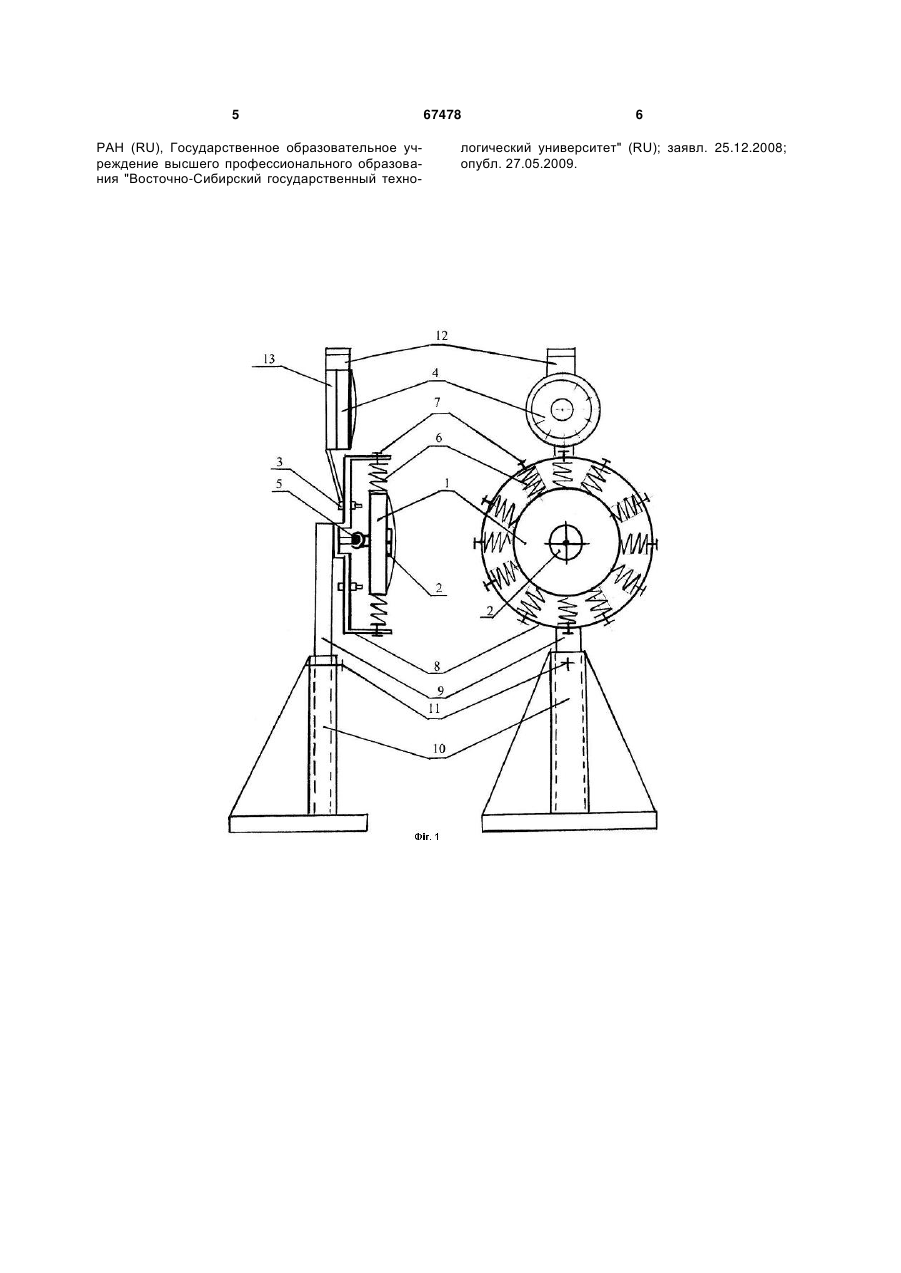

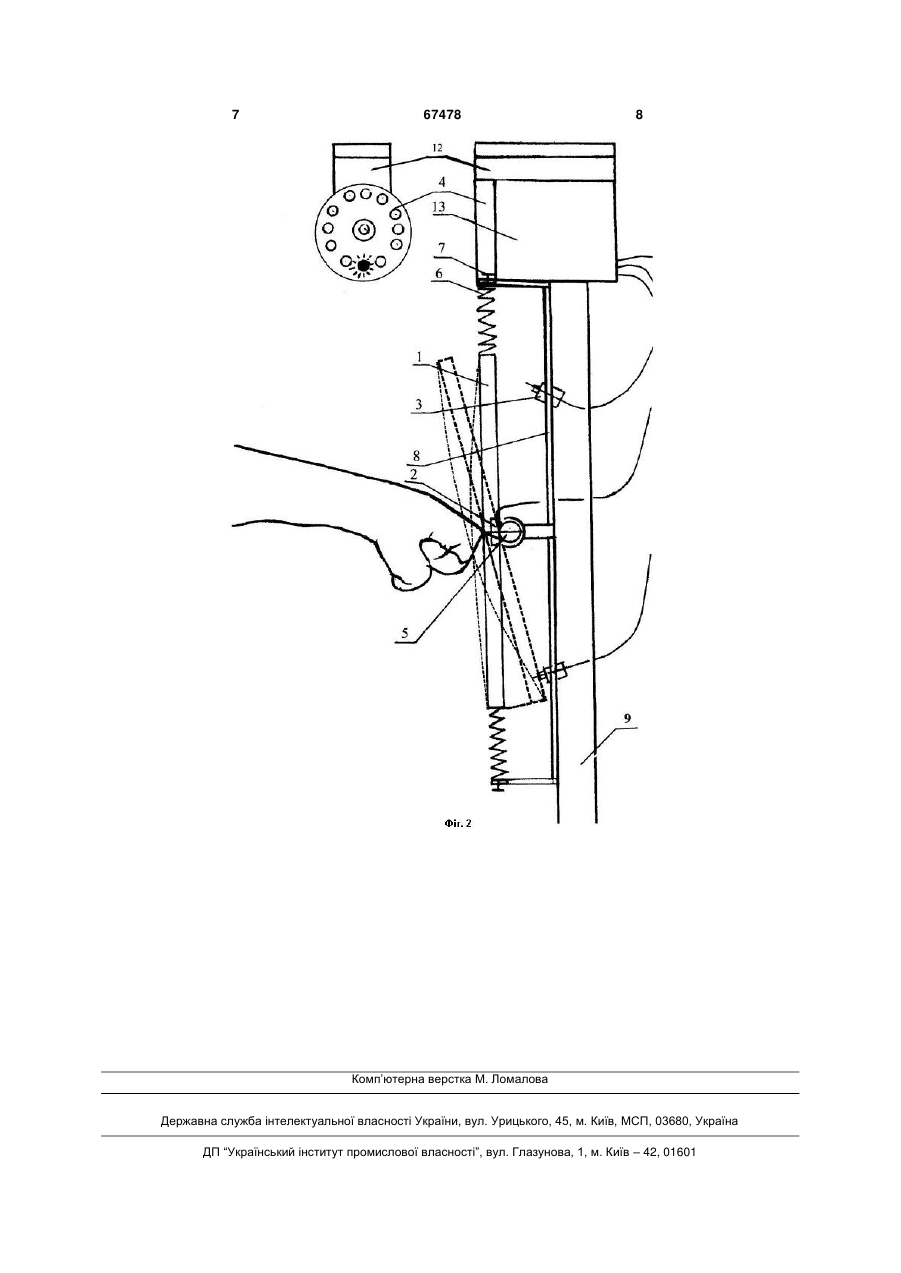

1. Стаціонарний тренажер-коректувальник ударної техніки, який має ударний снаряд із датчиком оптимального напряму ударів, закріплений на опорі, який відрізняється тим, що ударний снаряд виконано у вигляді рухомого диска, центр якого з внутрішньої сторони закріплено на опорі за допомогою кульового шарніра, а по зовнішньому пери 3 місця удару містить датчики контролю, звуковий підсилювач та електронний блок, які з'єднано послідовно. В залежності від положення кута ударної кінцівки з центром ударного снаряда його зовнішній периметр буде відхилятися і торкатися відповідних частин механізму контролю відхилень, сигнали від яких будуть поступати через електронний блок на світлове табло. При кожному ударі на світловому табло, яке розташовано зверху тренажера, буде видно у якому напрямі відносно центра ударного снаряда розходяться силові вектори удару і які відповідно необхідно внести корективи у технічні дії учня, щоб ударна кінцівка його в момент торкання з ціллю займала найбільш оптимальне положення, близьке до кута 90. Таким чином, нові ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей - шляхом конструкційних удосконалень розроблений стаціонарний пристрій для відпрацювання техніки удару, який контролює відхилення напрямного імпульсу ударів, що дасть змогу корегувати динаміку рухів учнів. Це забезпечує усій заявленій сукупності ознак відповідність критерію "новизна" та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від найближчого аналога, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з вищевикладеного, можна зробити висновок, що запропоноване технічне рішення задовольняє критерій "Винахідницький рівень". Суть пропонованого пояснюється кресленням, де на Фіг. 1 зображено загальний вигляд тренажера коректувальника, на Фіг. 2 - ударну кінцівку спортсмена в момент виконання удару. Стаціонарний тренажер-коректувальник має ударний снаряд у вигляді диска 1, в центральній частині якого кріпиться датчик оптимального напряму ударів 2. Рухливе положення диска 1 відносно корпуса 8 забезпечується кульовим з'єднанням 5 і пружинами 6. Механізм контролю відхилень ударного імпульсу містить датчики контролю 3З, що розташовані у корпусі 8 навпроти пружин 6, світлове табло 4 із електронним блоком 13. Рухливість ударного снаряду 1 задається регулюючим механізмом пружин 7. Сигнали оптимального напряму ударів із датчика 2 надходять на звуковий підсилювач 12 та світлове табло 4. Корпус 8 нерухомо закріплено на стійці 9, яка кріпиться на опорі 10. Регулювання висоти положення ударного снаряда досягається регулюючим механізмом 11. Пропонований тренажер-коректувальник з фіксацією кутів відхилень напрямного імпульсу ударів працює наступним чином. Перед початком тренувань перш за все потрібно виставити необхідну висоту ударного снаряду 1, підключити до мережі електронне світлове табло 4 звуковий підсилювач 12 та електронний блок 13 (Фіг. 1, 2). При виконанні удару по центру ударного снаряду 1 (Фіг. 1, 2) в залежності від положення ударної кінцівки він буде відповідно повертатися на кульовому шарнірі 5, розтягуючи при цьому пру 67478 4 жини 6 і замикаючи один із датчиків 3 механізму контролю відхилень. Сигнал з датчика 3 через електронний блок 13 та звуковий підсилювач вкаже на світловому табло 4 напрям відхилення з місцем торкання ударного снаряду 1, в центрі якого знаходиться датчик оптимального напряму ударів. Працюючи на тренажері-коректувальнику, спортсмен має можливість постійно спостерігати за якістю виконання своїх технічних дій згідно показників світлового табло 4 та звукового підсилювача 12 (Фіг. 1, 2). При кожному контакті ударної кінцівки з центром ударного снаряду на світловому табло 4 та звуковому підсилювачі 12 буде зафіксовано напрямок відхилення силового імпульсу удару по відношенню датчика оптимального напряму ударів 2 (Фіг. 1, 2). При найбільш оптимальних положеннях ударної кінцівки з центром ударного снаряда 1 розходження силового імпульсу буде відсутнє і в середині світлового табло 4 буде горіти зелене світло, при не значному її відхиленні - жовте, а при сильному - червоне світло та все це супроводжуватиметься звуковими сигналами. У разі виявлення напрямку цього відхилення учень повинен внести певні корективи у свої дії. Наприклад, звернути увагу під яким кутом по відношенню до ударного снаряду 1 розташована його ударна кінцівка (Фіг. 2). Постійно корегуючи динаміку своїх дій на тренажері-коректувальнику, учень досить швидко навчиться приймати найбільш оптимальне положення свого тіла, при якому його ударна кінцівка по відношенню центра ударного снаряда 1 знаходилась би приблизно під кутом 90° та була максимально напружена і заблокована перетворюючись миттєво у жорсткий важіль, це дозволило б значно зменшити розходження силового вектора направляючої удару, покращуючи його силові характеристики. Таким чином, технічною і споживчою перевагою стаціонарного тренажера-коректувальника над найближчим аналогом є те, що вдалося значно і суттєво покращити умови тренувань ударної техніки спортсменів, особливо у початківців. Такі тренажери можуть бути використані як у боксі, так і в інших видах силових єдиноборств. Також тренажер може застосовуватись і при обладнанні спортивних атракціонів. Виходячи з вищевикладеного можна зробити висновок, що технічне рішення, яке заявляється є промислово придатним. Джерела інформації: 1. Патент 2292932 Российская Федерация, МПК (2006.01) А63В 69/20, А63В 69/34, А63В 24/00 Динамометрический тренажер для бокса и других видов единоборств / Кудрин Александр Николаевич (RU); № 2006104295/12, заявл. 14.02.2006; опубл. 10.02.2007, Бюл. № 4. 2. Патент на полезную модель Россия № 83190. МПК (2006) А63В 69/20, А63В 69/34; Тренажер для тренировки с фиксацией силы и числа ударов / С.О. Никифоров (RU), Н.М. Рабданова (RU), А.Н. Жалсанов (RU) / заявитель и патентообладатель Учреждение Российской академии наук Бурятский научный центр Сибирского отделения 5 РАН (RU), Государственное образовательное учреждение высшего профессионального образования "Восточно-Сибирский государственный техно 67478 6 логический университет" (RU); заявл. 25.12.2008; опубл. 27.05.2009. 7 67478 8 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
