Спосіб запобігання здиманню підошви магістральних підготовчих виробок
Номер патенту: 67477
Опубліковано: 27.02.2012
Автори: Клішин Микола Кузьмич, Склепович Костянтин Зенонович, Касьян Сергій Іванович, Кізіяров Олег Леонідович, Пронь Павло Олександрович
Формула / Реферат
Спосіб запобігання здиманню підошви магістральних підготовчих виробок, який включає буріння шпурів у підошву виробки через кінці шпал, вставлення в шпури поліетиленових ампул з швидкотвердіючою скріпляючою речовиною та анкерів, з'єднаних накладками з рейками рейкового шляху, який відрізняється тим, що в стійки рамного кріплення упирають відрізки спеціального профілю, з'єднаних між собою за допомогою двох хомутів та зафіксованих з сторони шпали відрізком двотавру, а з іншої сторони пригвинченим на стійку рамного кріплення хомутом.
Текст

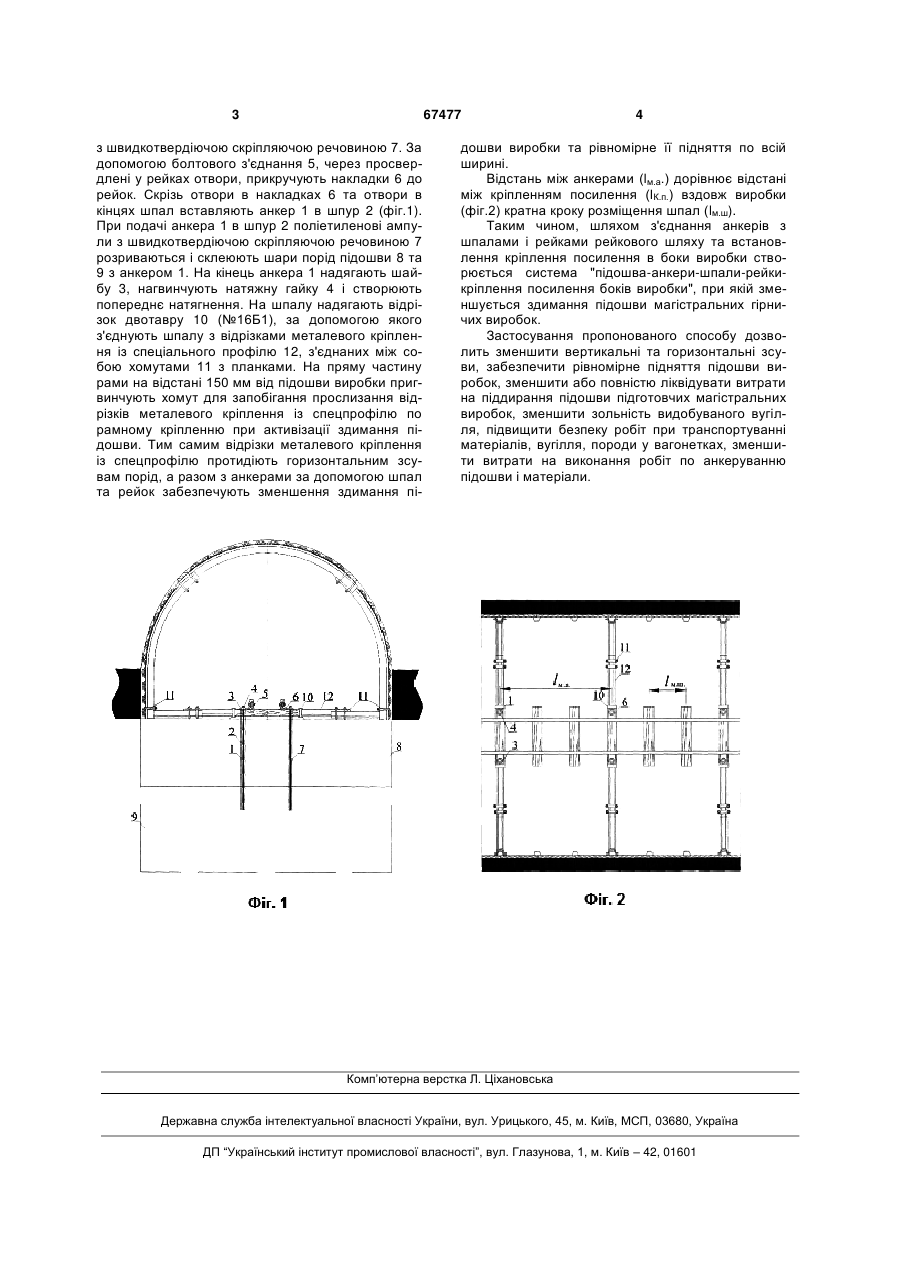

Спосіб запобігання здиманню підошви магістральних підготовчих виробок, який включає бурін 3 67477 з швидкотвердіючою скріпляючою речовиною 7. За допомогою болтового з'єднання 5, через просвердлені у рейках отвори, прикручують накладки 6 до рейок. Скрізь отвори в накладках 6 та отвори в кінцях шпал вставляють анкер 1 в шпур 2 (фіг.1). При подачі анкера 1 в шпур 2 поліетиленові ампули з швидкотвердіючою скріпляючою речовиною 7 розриваються і склеюють шари порід підошви 8 та 9 з анкером 1. На кінець анкера 1 надягають шайбу 3, нагвинчують натяжну гайку 4 і створюють попереднє натягнення. На шпалу надягають відрізок двотавру 10 (№16Б1), за допомогою якого з'єднують шпалу з відрізками металевого кріплення із спеціального профілю 12, з'єднаних між собою хомутами 11 з планками. На пряму частину рами на відстані 150 мм від підошви виробки пригвинчують хомут для запобігання прослизання відрізків металевого кріплення із спецпрофілю по рамному кріпленню при активізації здимання підошви. Тим самим відрізки металевого кріплення із спецпрофілю протидіють горизонтальним зсувам порід, а разом з анкерами за допомогою шпал та рейок забезпечують зменшення здимання пі 4 дошви виробки та рівномірне її підняття по всій ширині. Відстань між анкерами (lм.а.) дорівнює відстані між кріпленням посилення (lК.п.) вздовж виробки (фіг.2) кратна кроку розміщення шпал (lм.ш). Таким чином, шляхом з'єднання анкерів з шпалами і рейками рейкового шляху та встановлення кріплення посилення в боки виробки створюється система "підошва-анкери-шпали-рейкикріплення посилення боків виробки", при якій зменшується здимання підошви магістральних гірничих виробок. Застосування пропонованого способу дозволить зменшити вертикальні та горизонтальні зсуви, забезпечити рівномірне підняття підошви виробок, зменшити або повністю ліквідувати витрати на піддирання підошви підготовчих магістральних виробок, зменшити зольність видобуваного вугілля, підвищити безпеку робіт при транспортуванні матеріалів, вугілля, породи у вагонетках, зменшити витрати на виконання робіт по анкеруванню підошви і матеріали. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for prevention of main opening floor heaving
Автори англійськоюKlishyn Mykola Kuzmych, Sklepovych Kostiantyn Zenonovych, Kiziarov Oleh Leonidovych, Kasian Serhii Ivanovych, Pron Pavlo Oleksandrovych
Назва патенту російськоюСпособ предотвращения вспучивания подошвы магистральных подготовительных выработок
Автори російськоюКлишин Николай Кузьмич, Склепович Константин Зенонович, Кизияров Олег Леонидович, Касьян Сергей Иванович, Пронь Павел Александрович
МПК / Мітки
МПК: E21D 21/00
Мітки: підошви, виробок, здиманню, спосіб, магістральних, запобігання, підготовчих
