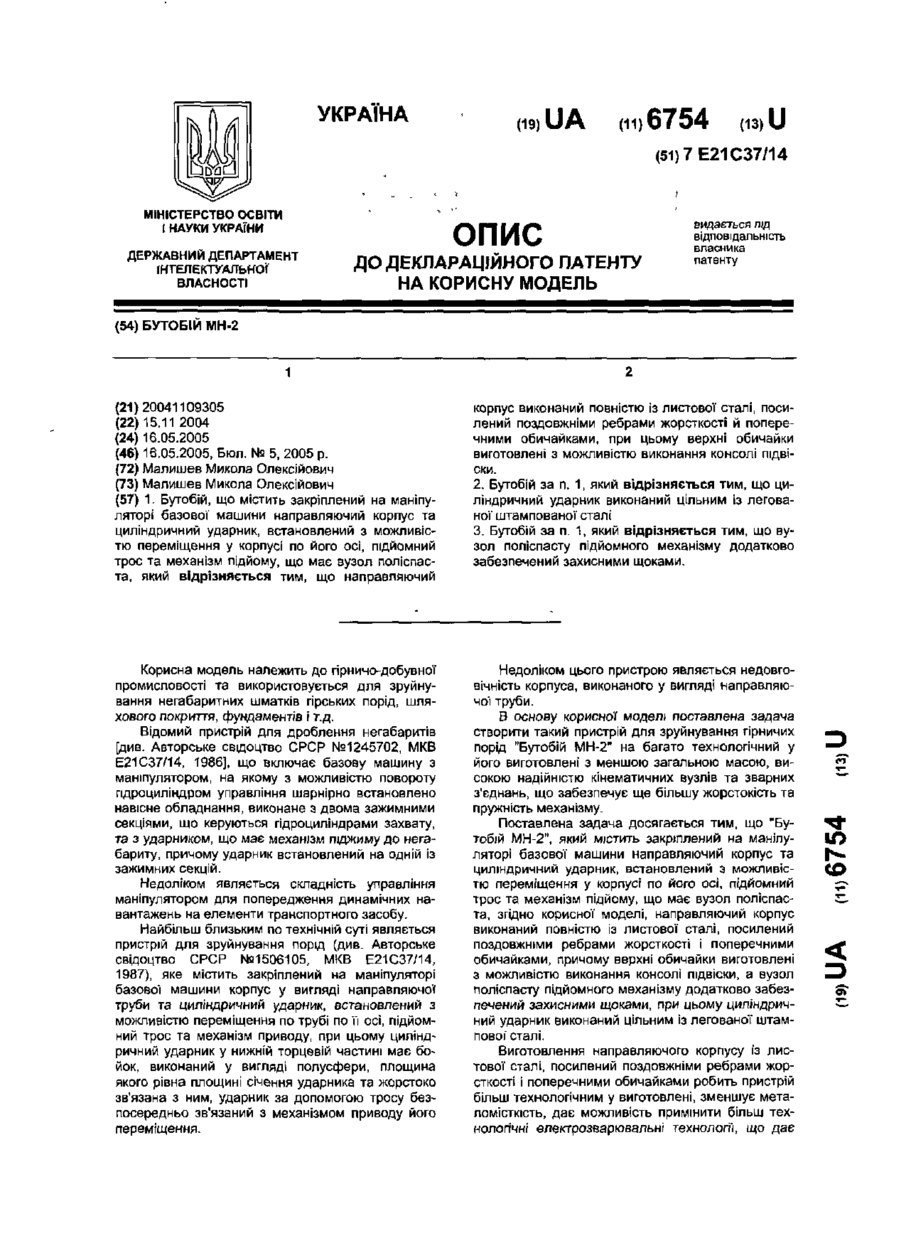

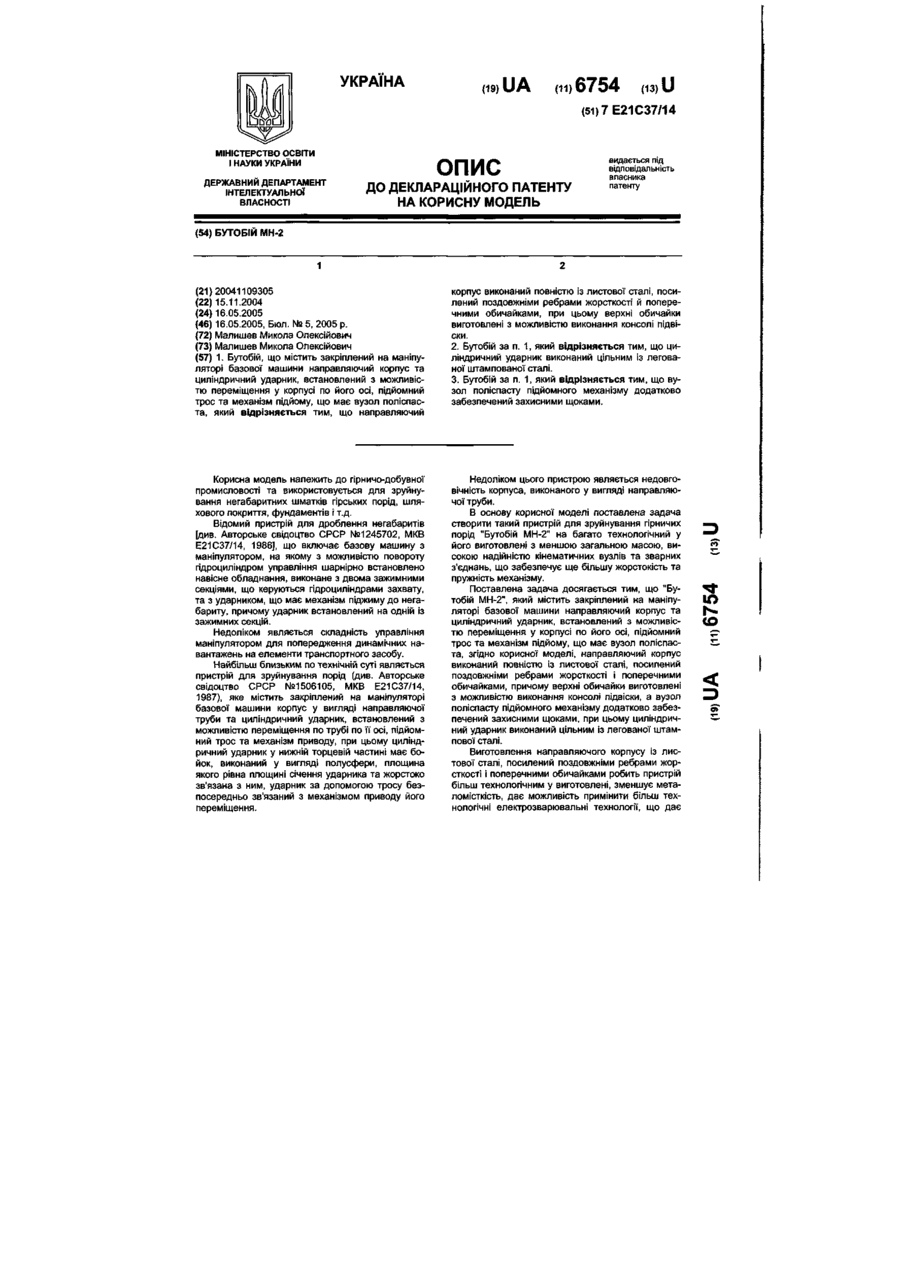

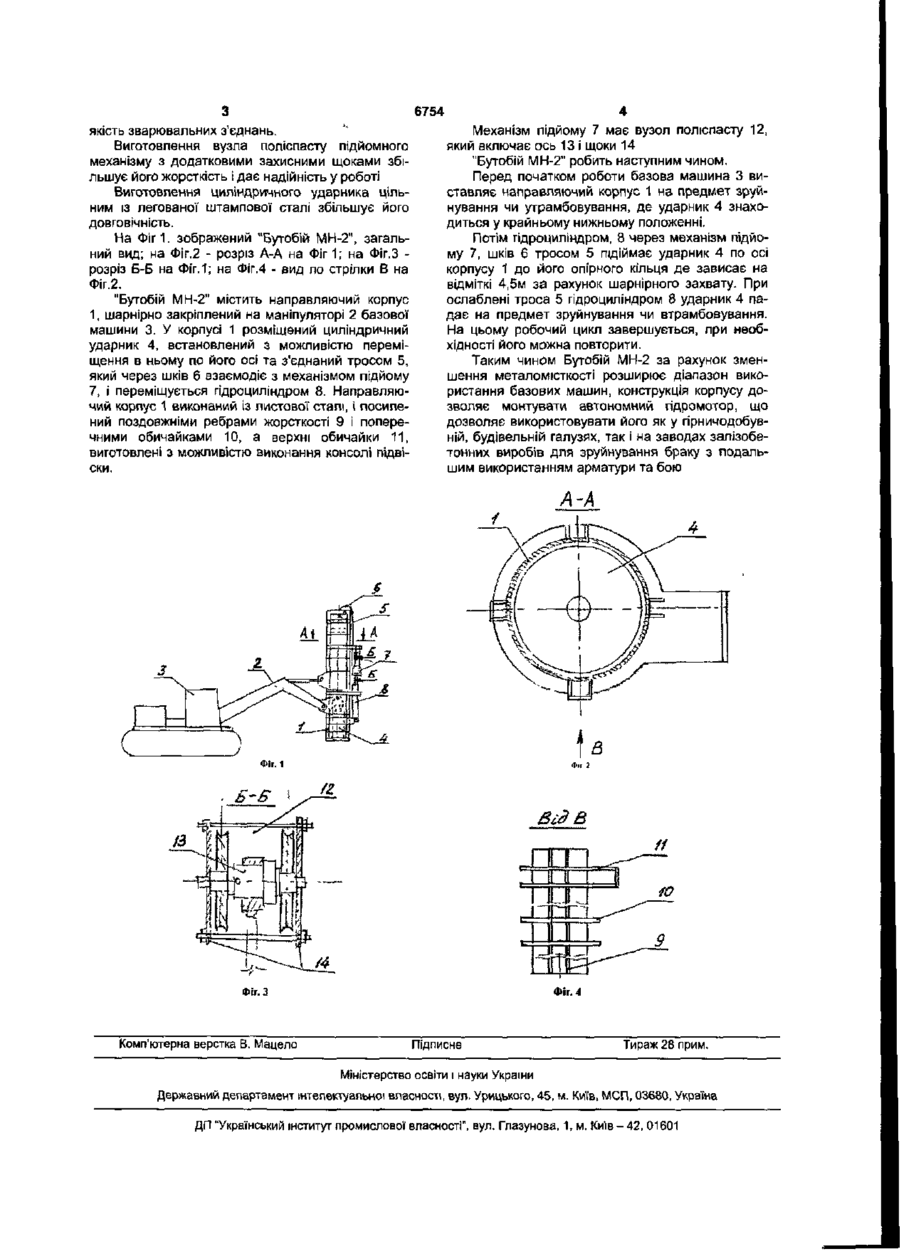

Бутобій мн-2

1. Бутобій, що містить закріплений на маніпуляторі базової1 машини направляючий корпус та циліндричний ударник, встановлений з можливістю переміщення у корпусі по його осі, підйомний трос та механізм підйому, що має вузол поліспаста, який відрізняється тим, що направляючий Корисна модель належить до гірничо-добувної промисловості та використовується для зруйнування негабаритних шматків гірських порід, шляхового покриття, фундаментів і т.д. Відомий пристрій для дроблення негабаритів [див. Авторське свідоцтво СРСР №1245702, МКВ Е21С37/14, 1986], що включає базову машину з маніпулятором, на якому з можливістю повороту гідроциліндром управління шарнірно встановлено навісне обладнання, виконане з двома зажимними секціями, що керуються гідроциліндрами захвату, та з ударником, що має механізм піджиму до негабариту, причому ударник встановлений на одній із зажимних секцій. Недоліком являється складність управління маніпулятором для попередження динамічних навантажень на елементи транспортного засобу. Найбільш близьким по технічній суті являється пристрій для зруйнування порід (див. Авторське свідоцтво СРСР №1506105, МКВ Е21С37/14, 1987), яке містить закріплений на маніпуляторі базової машини корпус у вигляді направляючої труби та циліндричний ударник, встановлений з можливістю переміщення по трубі по її осі, підйомний трос та механізм приводу, при цьому циліндричний ударник у нижній торцевій частині має бойок, виконаний у вигляді полусфери, площина якого рівна площині січення ударника та жорстоко зв'язана з ним, ударник за допомогою тросу безпосередньо зв'язаний з механізмом приводу його переміщення. корпус виконаний повністю із листової сталі, посилений поздовжніми ребрами жорсткості й поперечними обичайками, при цьому верхні обичайки виготовлені з можливістю виконання консолі підвіски. 2. Бутобій за п. 1, який відрізняється тим, що циліндричний ударник виконаний цільним із легованої1 штампованої сталі 3. Бутобій за п. 1, який відрізняється тим, що вузол поліспасту підйомного механізму додатково забезпечений захисними щоками. Недоліком цього пристрою являється недовговічність корпуса, виконаного у вигляді направляючої труби. В основу корисної моделі поставлена задача створити такий пристрій для зруйнування гірничих порід "Бутобій МН-2" на багато технологічний у його виготовлені з меншою загальною масою, високою надійністю кінематичних вузлів та зварних з'єднань, що забезпечує ще більшу жорстокість та пружність механізму. Поставлена задача досягається тим, що "Бутобій МН-2", який містить закріплений на маніпуляторі базової машини направляючий корпус та циліндричний ударник, встановлений з можливістю переміщення у корпусі по його осі, підйомний трос та механізм підйому, що має вузол поліспаста, згідно корисної моделі, направляючий корпус виконаний повністю із листової сталі, посилений поздовжніми ребрами жорсткості і поперечними обичайками, причому верхні обичайки виготовлені з можливістю виконання консолі підвіски, а вузол поліспасту підйомного механізму додатково забезпечений захисними щоками, при цьому циліндричний ударник виконаний цільним із легованої штампової'сталі. Виготовлення направляючого корпусу із листової сталі, посилений поздовжніми ребрами жорсткості і поперечними обичайками робить пристрій більш технологічним у виготовлені, зменшує металомісткість, дає можливість примінити більш технологічні електрозварювальні технології, що дає ТІ ю со 6754 якість зварювальних з'єднань. Виготовлення вузла поліспасту підйомного механізму з додатковими захисними щоками збільшує його жорсткість і дає надійність у роботі Виготовлення циліндричного ударника цільним із легованої штампової сталі збільшує його довговічність. На Фіг 1. зображений "Бутобій МН-2", загальний вид; на Фіг.2 - розріз А-А на Фіг1; на Фіг.З розріз Б-Б на Фіг. 1; на ФІг.4 - вид по стрілки В на Фіг.2. "Бутобій МН-2" містить направляючий корпус 1, шарнірно закріплений на маніпуляторі 2 базової машини 3. У корпусі 1 розміщений циліндричний ударник 4, встановлений з можливістю переміщення в ньому по його осі та з'єднаний тросом 5, який через шків 6 взаємодіє з механізмом підйому 7, і переміщується гідроциліндром 8. Направляючий корпус 1 виконаний із листової сталі, і посилений поздовжніми ребрами жорсткості 9 і поперечними обичайками 10, а верхні обичайки 11, виготовлені з можливістю виконання консолі підвіски. Механізм підйому 7 має вузол поліспасту 12, який включає ось 13 і щоки 14 "Бутобій МН-2" робить наступним чином. Перед початком роботи базова машина 3 виставляє направляючий корпус 1 на предмет зруйнування чи утрамбовування, де ударник 4 знаходиться у крайньому нижньому положенні. Потім гідроциліндром, 8 через механізм підйому 7, шків 6 тросом 5 підіймає ударник 4 по осі корпусу 1 до його опірного кільця де зависає на відміткі 4,5м за рахунок шарнірного захвату. При ослаблені троса 5 гідроциліндром 8 ударник 4 падає на предмет зруйнування чи втрамбовування. На цьому робочий цикл завершується, при необхідності його можна повторити. Таким чином Бутобій МН-2 за рахунок зменшення металомісткості розширює діапазон використання базових машин, конструкція корпусу дозволяє монтувати автономний гідромотор, що дозволяє використовувати його як у гірничодобувній, будівельній галузях, так і на заводах залізобетонних виробів для зруйнування браку з подальшим використанням арматури та бою в ВіЗ В Фіг.4 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
