Відрізний ніж для холодновисадочного автомата

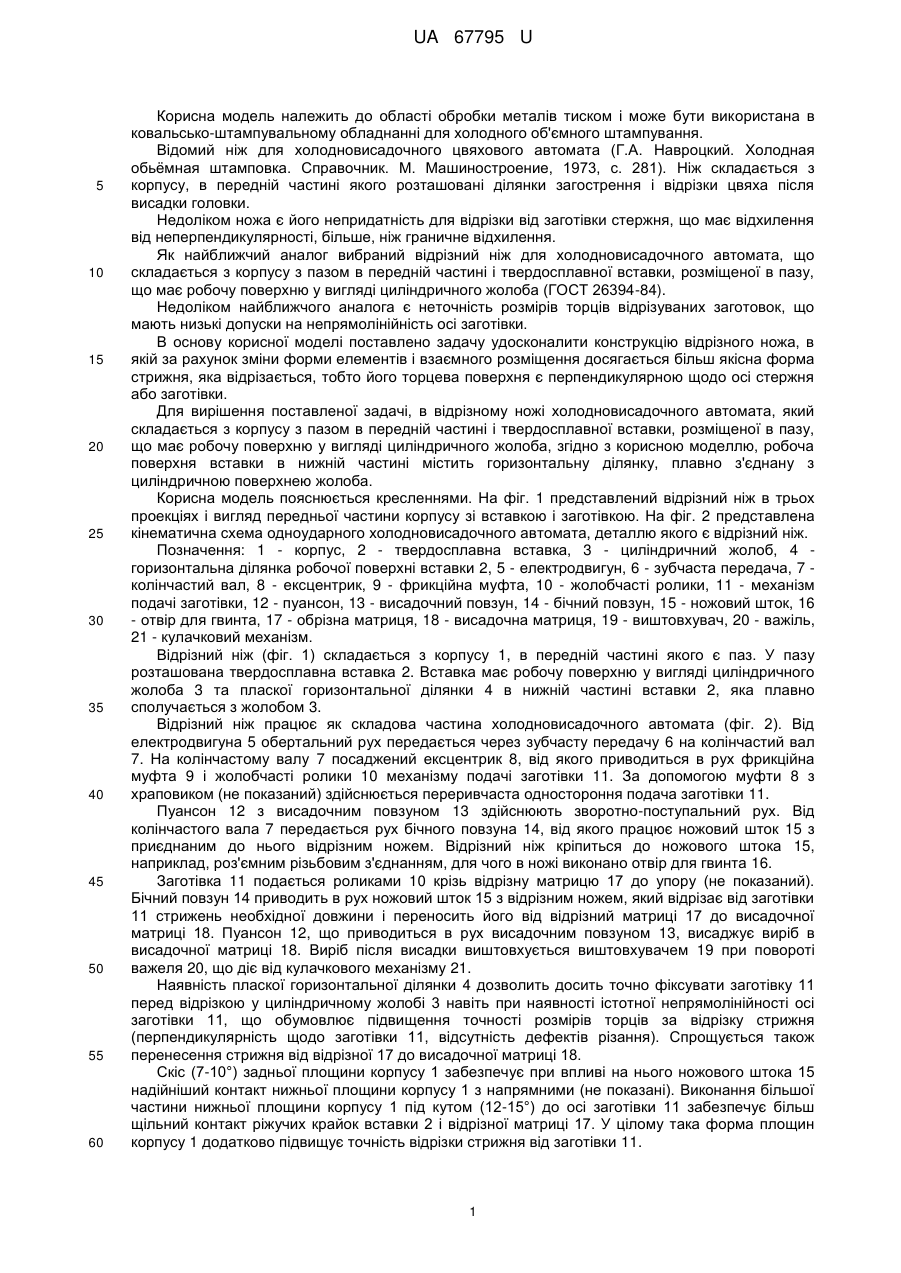

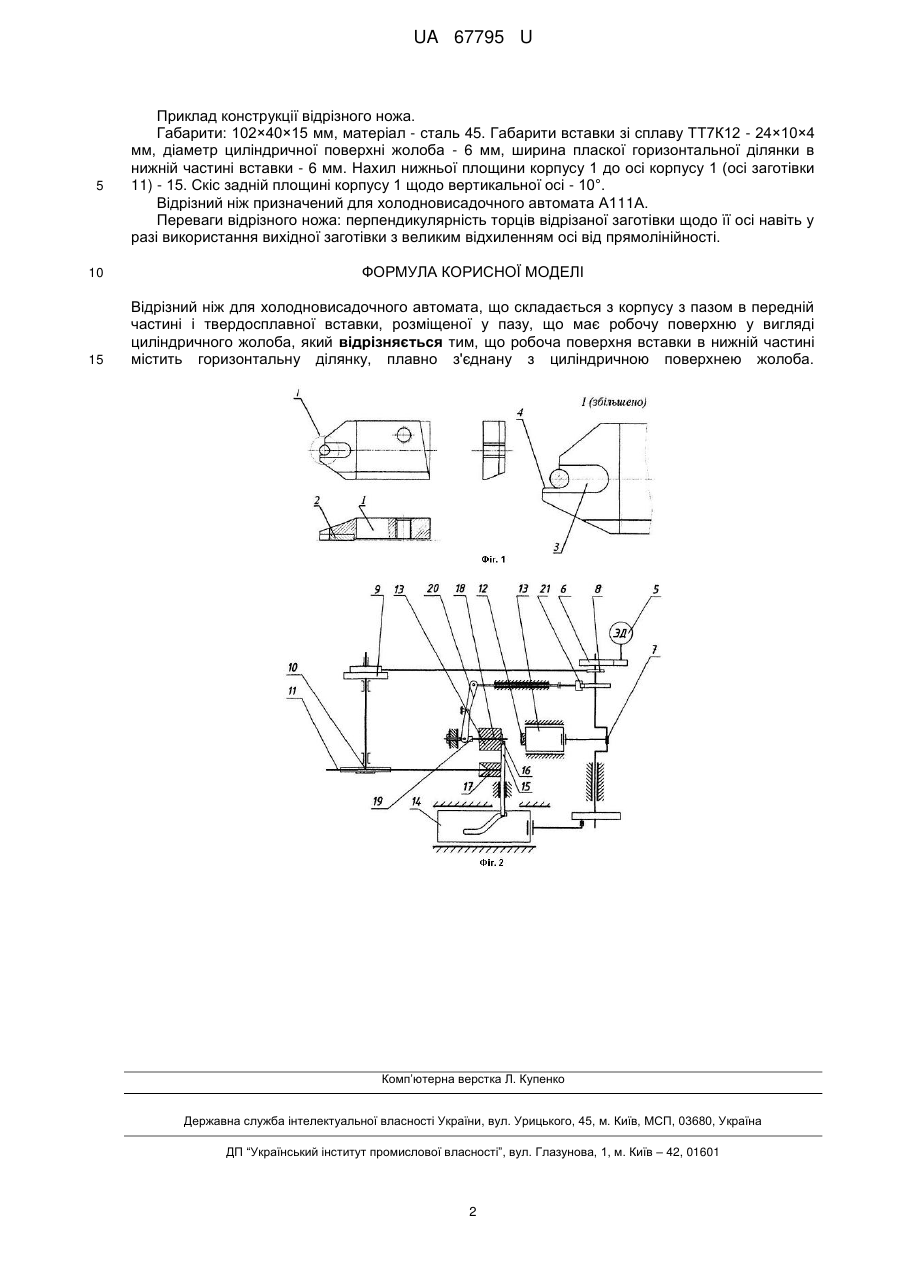

Реферат: Відрізний ніж для холодновисадочного автомата складається з корпусу з пазом в передній частині і твердосплавної вставки, розміщеної у пазу, що має робочу поверхню у вигляді циліндричного жолоба. Робоча поверхня вставки в нижній частині містить горизонтальну ділянку, плавно з'єднану з циліндричною поверхнею жолоба. UA 67795 U (54) ВІДРІЗНИЙ НІЖ ДЛЯ ХОЛОДНОВИСАДОЧНОГО АВТОМАТА UA 67795 U UA 67795 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області обробки металів тиском і може бути використана в ковальсько-штампувальному обладнанні для холодного об'ємного штампування. Відомий ніж для холодновисадочного цвяхового автомата (Г.А. Навроцкий. Холодная обьѐмная штамповка. Справочник. М. Машиностроение, 1973, с. 281). Ніж складається з корпусу, в передній частині якого розташовані ділянки загострення і відрізки цвяха після висадки головки. Недоліком ножа є його непридатність для відрізки від заготівки стержня, що має відхилення від неперпендикулярності, більше, ніж граничне відхилення. Як найближчий аналог вибраний відрізний ніж для холодновисадочного автомата, що складається з корпусу з пазом в передній частині і твердосплавної вставки, розміщеної в пазу, що має робочу поверхню у вигляді циліндричного жолоба (ГОСТ 26394-84). Недоліком найближчого аналога є неточність розмірів торців відрізуваних заготовок, що мають низькі допуски на непрямолінійність осі заготівки. В основу корисної моделі поставлено задачу удосконалити конструкцію відрізного ножа, в якій за рахунок зміни форми елементів і взаємного розміщення досягається більш якісна форма стрижня, яка відрізається, тобто його торцева поверхня є перпендикулярною щодо осі стержня або заготівки. Для вирішення поставленої задачі, в відрізному ножі холодновисадочного автомата, який складається з корпусу з пазом в передній частині і твердосплавної вставки, розміщеної в пазу, що має робочу поверхню у вигляді циліндричного жолоба, згідно з корисною моделлю, робоча поверхня вставки в нижній частині містить горизонтальну ділянку, плавно з'єднану з циліндричною поверхнею жолоба. Корисна модель пояснюється кресленнями. На фіг. 1 представлений відрізний ніж в трьох проекціях і вигляд передньої частини корпусу зі вставкою і заготівкою. На фіг. 2 представлена кінематична схема одноударного холодновисадочного автомата, деталлю якого є відрізний ніж. Позначення: 1 - корпус, 2 - твердосплавна вставка, 3 - циліндричний жолоб, 4 горизонтальна ділянка робочої поверхні вставки 2, 5 - електродвигун, 6 - зубчаста передача, 7 колінчастий вал, 8 - ексцентрик, 9 - фрикційна муфта, 10 - жолобчасті ролики, 11 - механізм подачі заготівки, 12 - пуансон, 13 - висадочний повзун, 14 - бічний повзун, 15 - ножовий шток, 16 - отвір для гвинта, 17 - обрізна матриця, 18 - висадочна матриця, 19 - виштовхувач, 20 - важіль, 21 - кулачковий механізм. Відрізний ніж (фіг. 1) складається з корпусу 1, в передній частині якого є паз. У пазу розташована твердосплавна вставка 2. Вставка має робочу поверхню у вигляді циліндричного жолоба 3 та пласкої горизонтальної ділянки 4 в нижній частині вставки 2, яка плавно сполучається з жолобом 3. Відрізний ніж працює як складова частина холодновисадочного автомата (фіг. 2). Від електродвигуна 5 обертальний рух передається через зубчасту передачу 6 на колінчастий вал 7. На колінчастому валу 7 посаджений ексцентрик 8, від якого приводиться в рух фрикційна муфта 9 і жолобчасті ролики 10 механізму подачі заготівки 11. За допомогою муфти 8 з храповиком (не показаний) здійснюється переривчаста одностороння подача заготівки 11. Пуансон 12 з висадочним повзуном 13 здійснюють зворотно-поступальний рух. Від колінчастого вала 7 передається рух бічного повзуна 14, від якого працює ножовий шток 15 з приєднаним до нього відрізним ножем. Відрізний ніж кріпиться до ножового штока 15, наприклад, роз'ємним різьбовим з'єднанням, для чого в ножі виконано отвір для гвинта 16. Заготівка 11 подається роликами 10 крізь відрізну матрицю 17 до упору (не показаний). Бічний повзун 14 приводить в рух ножовий шток 15 з відрізним ножем, який відрізає від заготівки 11 стрижень необхідної довжини і переносить його від відрізний матриці 17 до висадочної матриці 18. Пуансон 12, що приводиться в рух висадочним повзуном 13, висаджує виріб в висадочної матриці 18. Виріб після висадки виштовхується виштовхувачем 19 при повороті важеля 20, що діє від кулачкового механізму 21. Наявність пласкої горизонтальної ділянки 4 дозволить досить точно фіксувати заготівку 11 перед відрізкою у циліндричному жолобі 3 навіть при наявності істотної непрямолінійності осі заготівки 11, що обумовлює підвищення точності розмірів торців за відрізку стрижня (перпендикулярність щодо заготівки 11, відсутність дефектів різання). Спрощується також перенесення стрижня від відрізної 17 до висадочної матриці 18. Скіс (7-10°) задньої площини корпусу 1 забезпечує при впливі на нього ножового штока 15 надійніший контакт нижньої площини корпусу 1 з напрямними (не показані). Виконання більшої частини нижньої площини корпусу 1 під кутом (12-15°) до осі заготівки 11 забезпечує більш щільний контакт ріжучих крайок вставки 2 і відрізної матриці 17. У цілому така форма площин корпусу 1 додатково підвищує точність відрізки стрижня від заготівки 11. 1 UA 67795 U 5 Приклад конструкції відрізного ножа. Габарити: 102×40×15 мм, матеріал - сталь 45. Габарити вставки зі сплаву ТТ7К12 - 24×10×4 мм, діаметр циліндричної поверхні жолоба - 6 мм, ширина пласкої горизонтальної ділянки в нижній частині вставки - 6 мм. Нахил нижньої площини корпусу 1 до осі корпусу 1 (осі заготівки 11) - 15. Скіс задній площині корпусу 1 щодо вертикальної осі - 10°. Відрізний ніж призначений для холодновисадочного автомата А111А. Переваги відрізного ножа: перпендикулярність торців відрізаної заготівки щодо її осі навіть у разі використання вихідної заготівки з великим відхиленням осі від прямолінійності. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Відрізний ніж для холодновисадочного автомата, що складається з корпусу з пазом в передній частині і твердосплавної вставки, розміщеної у пазу, що має робочу поверхню у вигляді циліндричного жолоба, який відрізняється тим, що робоча поверхня вставки в нижній частині містить горизонтальну ділянку, плавно з'єднану з циліндричною поверхнею жолоба. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
