Вкладиш верхньої головки шатуна високошвидкісного кривошипного прес-автомата
Номер патенту: 63898
Опубліковано: 25.10.2011
Формула / Реферат
Вкладиш верхньої головки шатуна високошвидкісного кривошипного прес-автомата, зокрема, для холодного висаджування, що містить корпус, який відрізняється тим, що в корпус вкладиша запресовано повздовжню секторну вставку з демпфуючого матеріалу, що одночасно володіє достатньою стійкістю проти зношування, наприклад, капролону, при цьому розміри та конфігурація секторної вставки визначаються в залежності від умов роботи шатуна.
Текст

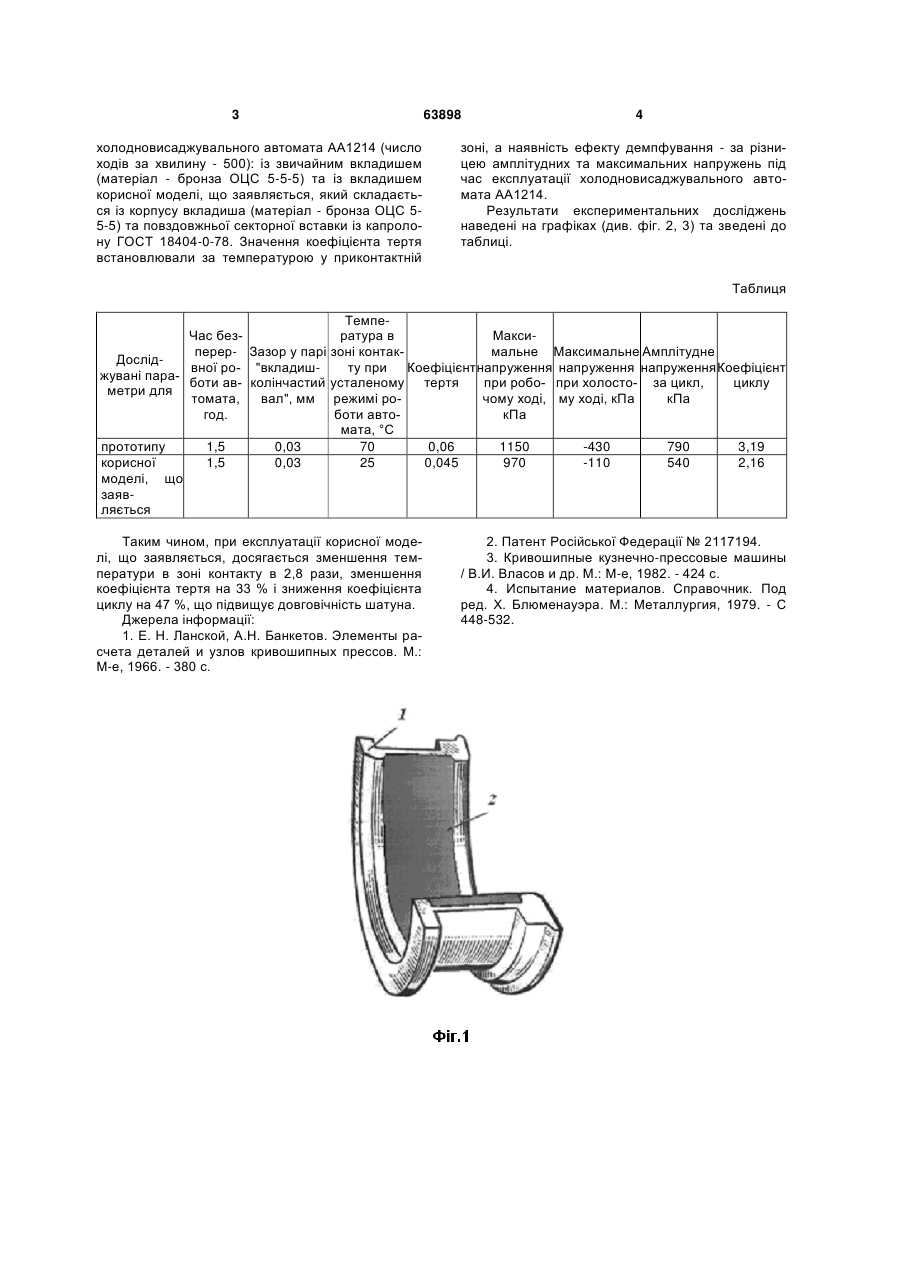

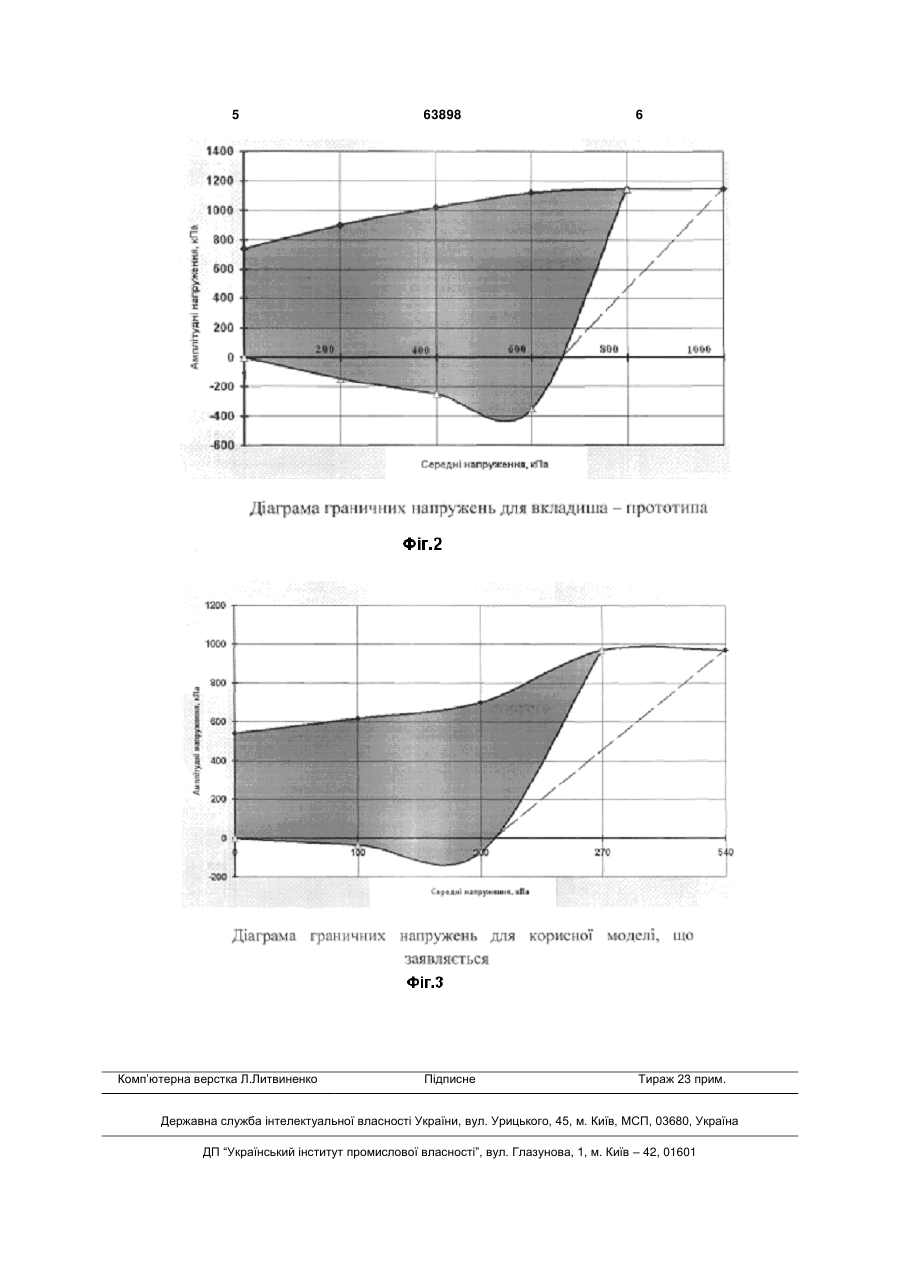

Вкладиш верхньої головки шатуна високошвидкісного кривошипного прес-автомата, зокрема, 3 холодновисаджувального автомата АА1214 (число ходів за хвилину - 500): із звичайним вкладишем (матеріал - бронза ОЦС 5-5-5) та із вкладишем корисної моделі, що заявляється, який складається із корпусу вкладиша (матеріал - бронза ОЦС 55-5) та повздовжньої секторної вставки із капролону ГОСТ 18404-0-78. Значення коефіцієнта тертя встановлювали за температурою у приконтактній 63898 4 зоні, а наявність ефекту демпфування - за різницею амплітудних та максимальних напружень під час експлуатації холодновисаджувального автомата АА1214. Результати експериментальних досліджень наведені на графіках (див. фіг. 2, 3) та зведені до таблиці. Таблиця ТемпеЧас безратура в Максиперер- Зазор у парі зоні контакмальне Максимальне Амплітудне Дослідвної ро- "вкладишту при Коефіцієнт напруження напруження напруження Коефіцієнт жувані паработи ав- колінчастий усталеному тертя при робо- при холосто- за цикл, циклу метри для томата, вал", мм режимі рочому ході, му ході, кПа кПа год. боти автокПа мата, °С прототипу 1,5 0,03 70 0,06 1150 -430 790 3,19 корисної 1,5 0,03 25 0,045 970 -110 540 2,16 моделі, що заявляється Таким чином, при експлуатації корисної моделі, що заявляється, досягається зменшення температури в зоні контакту в 2,8 рази, зменшення коефіцієнта тертя на 33 % і зниження коефіцієнта циклу на 47 %, що підвищує довговічність шатуна. Джерела інформації: 1. Е. Н. Ланской, А.Н. Банкетов. Элементы расчета деталей и узлов кривошипных прессов. М.: М-е, 1966. - 380 с. 2. Патент Російської Федерації № 2117194. 3. Кривошипные кузнечно-прессовые машины / В.И. Власов и др. М.: М-е, 1982. - 424 с. 4. Испытание материалов. Справочник. Под ред. X. Блюменауэра. М.: Металлургия, 1979. - С 448-532. 5 Комп’ютерна верстка Л.Литвиненко 63898 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInsert of the upper heat of a con-rod of high-speed crank automatic press-machine
Автори англійськоюKryshkin Borys Borysovych, Sevruk Dmytro Vitaliiovych
Назва патенту російськоюВкладыш верхней головки шатуна высокоскоростного кривошипного пресс-автомата
Автори російськоюКрышкин Борис Борисович, Севрук Дмитрий Витальевич
МПК / Мітки
МПК: F17C 9/00
Мітки: шатуна, прес-автомата, верхньої, головки, високошвидкісного, вкладиш, кривошипного
Код посилання
<a href="https://ua.patents.su/3-63898-vkladish-verkhno-golovki-shatuna-visokoshvidkisnogo-krivoshipnogo-pres-avtomata.html" target="_blank" rel="follow" title="База патентів України">Вкладиш верхньої головки шатуна високошвидкісного кривошипного прес-автомата</a>
