Центр задній обертовий

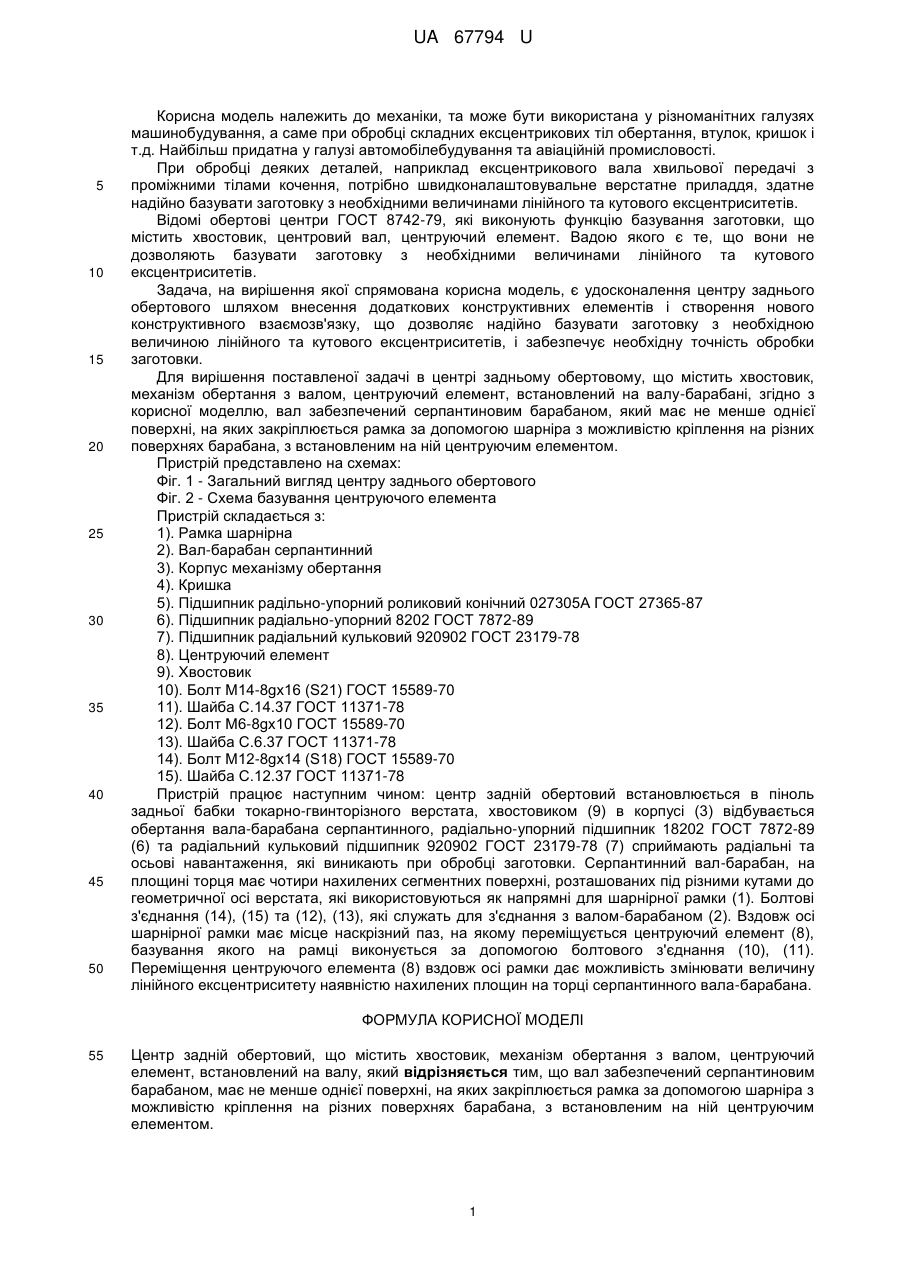

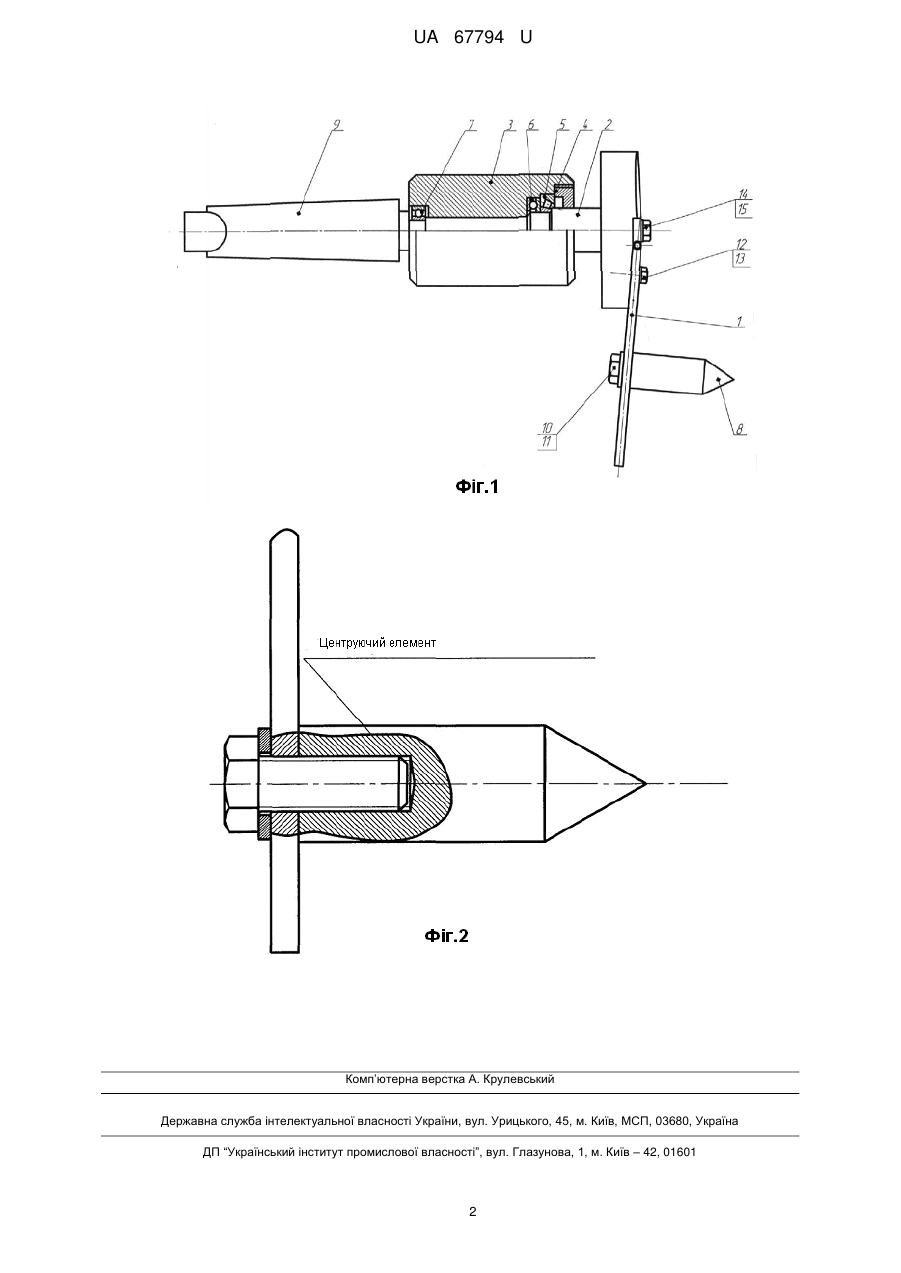

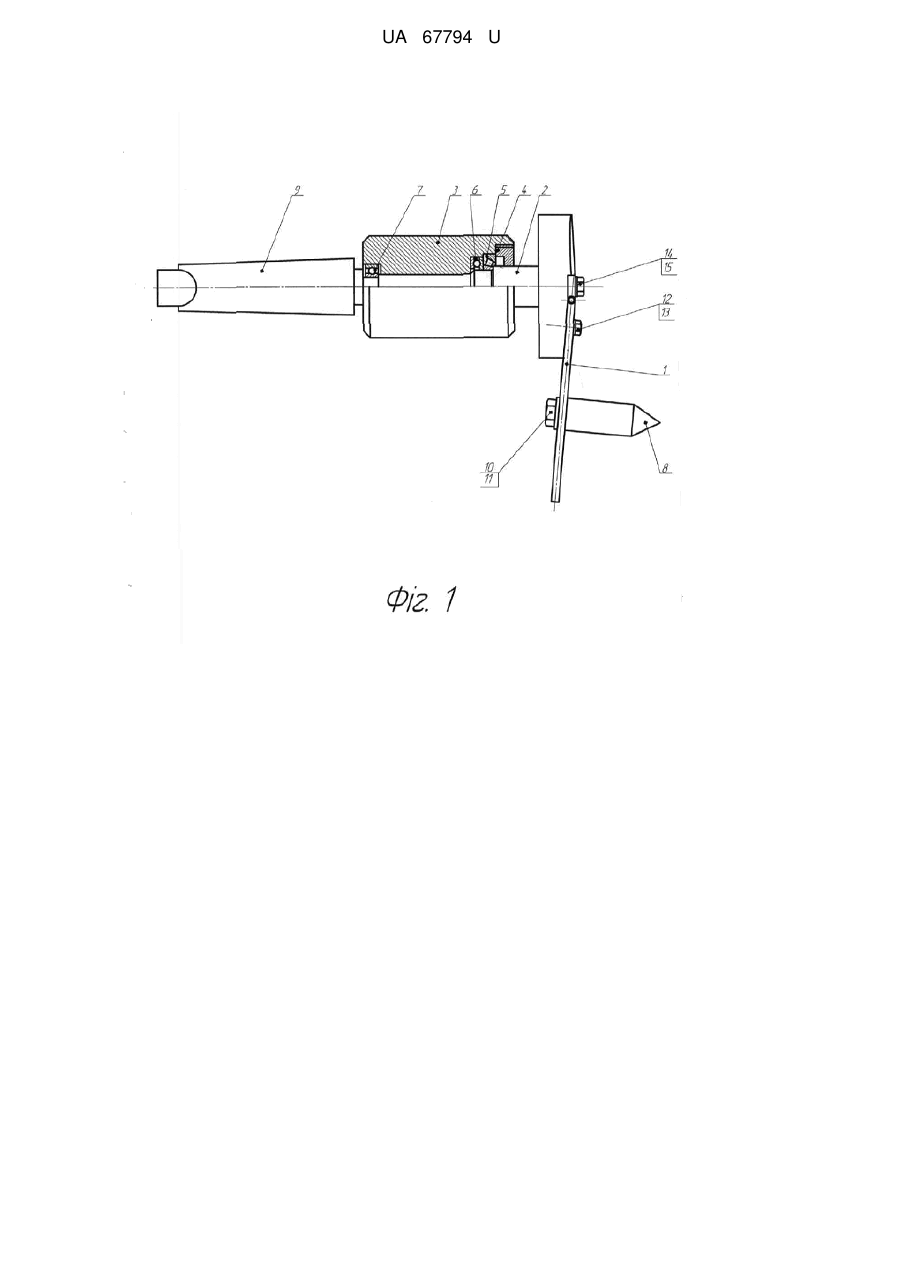

Реферат: Центр задній обертовий містить хвостовик, механізм обертання з валом, центруючий елемент, встановлений на валу. Вал забезпечений серпантиновим барабаном, має не менше однієї поверхні, на яких закріплюється рамка за допомогою шарніра з можливістю кріплення на різних поверхнях барабана, з встановленим на ній центруючим елементом. UA 67794 U (54) ЦЕНТР ЗАДНІЙ ОБЕРТОВИЙ UA 67794 U UA 67794 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до механіки, та може бути використана у різноманітних галузях машинобудування, а саме при обробці складних ексцентрикових тіл обертання, втулок, кришок і т.д. Найбільш придатна у галузі автомобілебудування та авіаційній промисловості. При обробці деяких деталей, наприклад ексцентрикового вала хвильової передачі з проміжними тілами кочення, потрібно швидконалаштовувальне верстатне приладдя, здатне надійно базувати заготовку з необхідними величинами лінійного та кутового ексцентриситетів. Відомі обертові центри ГОСТ 8742-79, які виконують функцію базування заготовки, що містить хвостовик, центровий вал, центруючий елемент. Вадою якого є те, що вони не дозволяють базувати заготовку з необхідними величинами лінійного та кутового ексцентриситетів. Задача, на вирішення якої спрямована корисна модель, є удосконалення центру заднього обертового шляхом внесення додаткових конструктивних елементів і створення нового конструктивного взаємозв'язку, що дозволяє надійно базувати заготовку з необхідною величиною лінійного та кутового ексцентриситетів, і забезпечує необхідну точність обробки заготовки. Для вирішення поставленої задачі в центрі задньому обертовому, що містить хвостовик, механізм обертання з валом, центруючий елемент, встановлений на валу-барабані, згідно з корисної моделлю, вал забезпечений серпантиновим барабаном, який має не менше однієї поверхні, на яких закріплюється рамка за допомогою шарніра з можливістю кріплення на різних поверхнях барабана, з встановленим на ній центруючим елементом. Пристрій представлено на схемах: Фіг. 1 - Загальний вигляд центру заднього обертового Фіг. 2 - Схема базування центруючого елемента Пристрій складається з: 1). Рамка шарнірна 2). Вал-барабан серпантинний 3). Корпус механізму обертання 4). Кришка 5). Підшипник радільно-упорний роликовий конічний 027305А ГОСТ 27365-87 6). Підшипник радіально-упорний 8202 ГОСТ 7872-89 7). Підшипник радіальний кульковий 920902 ГОСТ 23179-78 8). Центруючий елемент 9). Хвостовик 10). Болт M14-8gx16 (S21) ГОСТ 15589-70 11). Шайба С.14.37 ГОСТ 11371-78 12). Болт M6-8gx10 ГОСТ 15589-70 13). Шайба С.6.37 ГОСТ 11371-78 14). Болт M12-8gx14 (S18) ГОСТ 15589-70 15). Шайба С.12.37 ГОСТ 11371-78 Пристрій працює наступним чином: центр задній обертовий встановлюється в піноль задньої бабки токарно-гвинторізного верстата, хвостовиком (9) в корпусі (3) відбувається обертання вала-барабана серпантинного, радіально-упорний підшипник 18202 ГОСТ 7872-89 (6) та радіальний кульковий підшипник 920902 ГОСТ 23179-78 (7) сприймають радіальні та осьові навантаження, які виникають при обробці заготовки. Серпантинний вал-барабан, на площині торця має чотири нахилених сегментних поверхні, розташованих під різними кутами до геометричної осі верстата, які використовуються як напрямні для шарнірної рамки (1). Болтові з'єднання (14), (15) та (12), (13), які служать для з'єднання з валом-барабаном (2). Вздовж осі шарнірної рамки має місце наскрізний паз, на якому переміщується центруючий елемент (8), базування якого на рамці виконується за допомогою болтового з'єднання (10), (11). Переміщення центруючого елемента (8) вздовж осі рамки дає можливість змінювати величину лінійного ексцентриситету наявністю нахилених площин на торці серпантинного вала-барабана. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Центр задній обертовий, що містить хвостовик, механізм обертання з валом, центруючий елемент, встановлений на валу, який відрізняється тим, що вал забезпечений серпантиновим барабаном, має не менше однієї поверхні, на яких закріплюється рамка за допомогою шарніра з можливістю кріплення на різних поверхнях барабана, з встановленим на ній центруючим елементом. 1 UA 67794 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
