Машина для комбінованого виробництва теплової та електричної енергії

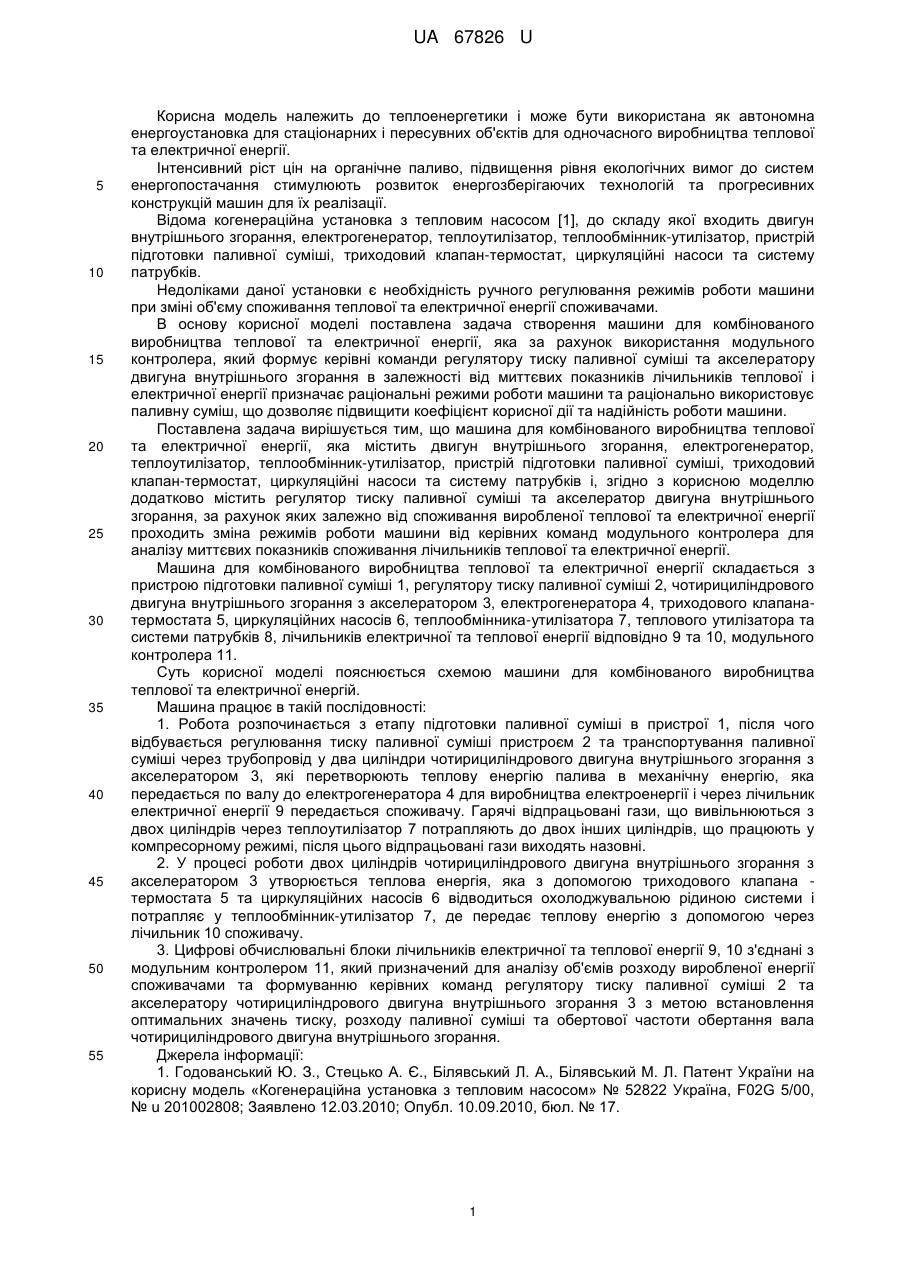

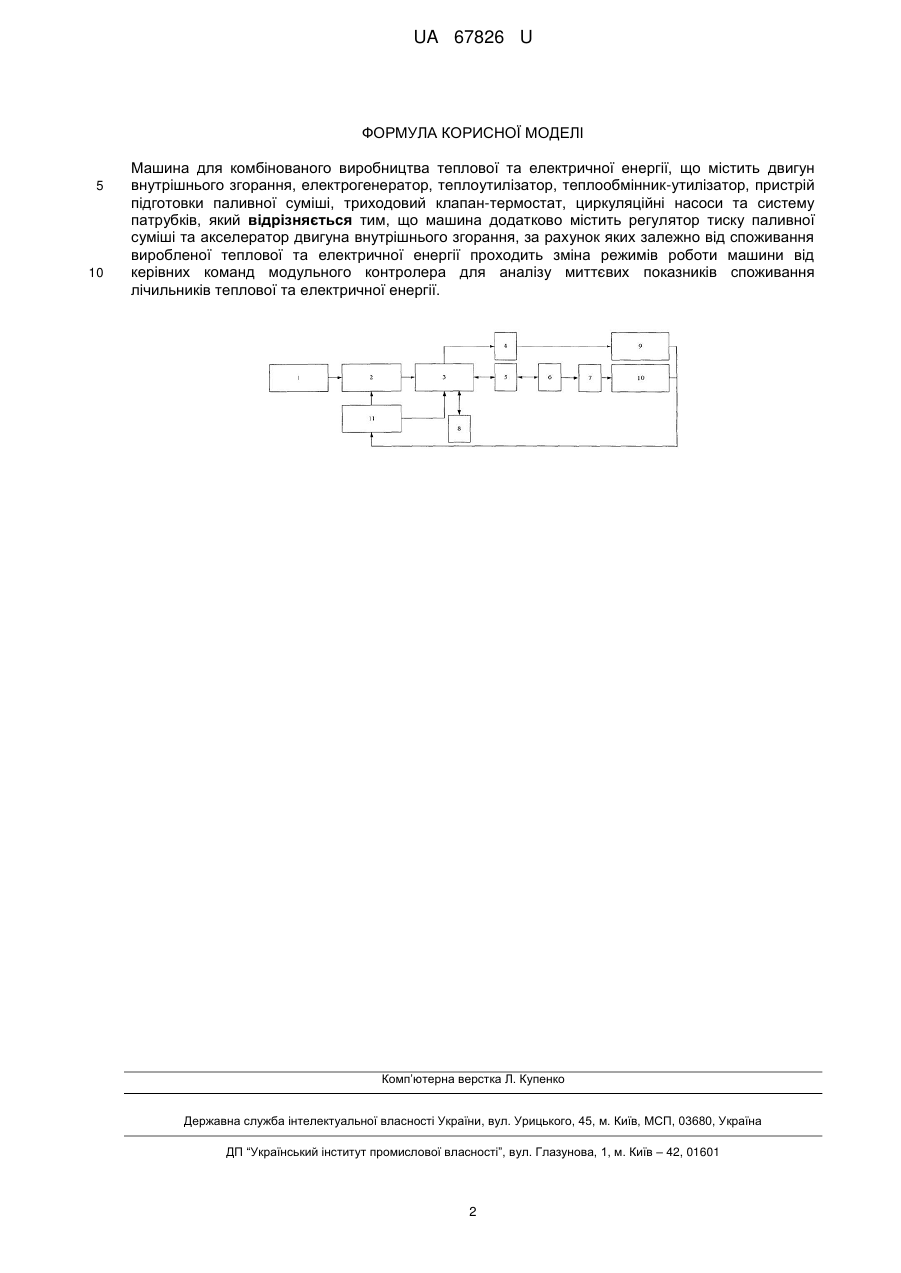

Реферат: UA 67826 U UA 67826 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплоенергетики і може бути використана як автономна енергоустановка для стаціонарних і пересувних об'єктів для одночасного виробництва теплової та електричної енергії. Інтенсивний ріст цін на органічне паливо, підвищення рівня екологічних вимог до систем енергопостачання стимулюють розвиток енергозберігаючих технологій та прогресивних конструкцій машин для їх реалізації. Відома когенераційна установка з тепловим насосом [1], до складу якої входить двигун внутрішнього згорання, електрогенератор, теплоутилізатор, теплообмінник-утилізатор, пристрій підготовки паливної суміші, триходовий клапан-термостат, циркуляційні насоси та систему патрубків. Недоліками даної установки є необхідність ручного регулювання режимів роботи машини при зміні об'єму споживання теплової та електричної енергії споживачами. В основу корисної моделі поставлена задача створення машини для комбінованого виробництва теплової та електричної енергії, яка за рахунок використання модульного контролера, який формує керівні команди регулятору тиску паливної суміші та акселератору двигуна внутрішнього згорання в залежності від миттєвих показників лічильників теплової і електричної енергії призначає раціональні режими роботи машини та раціонально використовує паливну суміш, що дозволяє підвищити коефіцієнт корисної дії та надійність роботи машини. Поставлена задача вирішується тим, що машина для комбінованого виробництва теплової та електричної енергії, яка містить двигун внутрішнього згорання, електрогенератор, теплоутилізатор, теплообмінник-утилізатор, пристрій підготовки паливної суміші, триходовий клапан-термостат, циркуляційні насоси та систему патрубків і, згідно з корисною моделлю додатково містить регулятор тиску паливної суміші та акселератор двигуна внутрішнього згорання, за рахунок яких залежно від споживання виробленої теплової та електричної енергії проходить зміна режимів роботи машини від керівних команд модульного контролера для аналізу миттєвих показників споживання лічильників теплової та електричної енергії. Машина для комбінованого виробництва теплової та електричної енергії складається з пристрою підготовки паливної суміші 1, регулятору тиску паливної суміші 2, чотирициліндрового двигуна внутрішнього згорання з акселератором 3, електрогенератора 4, триходового клапанатермостата 5, циркуляційних насосів 6, теплообмінника-утилізатора 7, теплового утилізатора та системи патрубків 8, лічильників електричної та теплової енергії відповідно 9 та 10, модульного контролера 11. Суть корисної моделі пояснюється схемою машини для комбінованого виробництва теплової та електричної енергій. Машина працює в такій послідовності: 1. Робота розпочинається з етапу підготовки паливної суміші в пристрої 1, після чого відбувається регулювання тиску паливної суміші пристроєм 2 та транспортування паливної суміші через трубопровід у два циліндри чотирициліндрового двигуна внутрішнього згорання з акселератором 3, які перетворюють теплову енергію палива в механічну енергію, яка передається по валу до електрогенератора 4 для виробництва електроенергії і через лічильник електричної енергії 9 передається споживачу. Гарячі відпрацьовані гази, що вивільнюються з двох циліндрів через теплоутилізатор 7 потрапляють до двох інших циліндрів, що працюють у компресорному режимі, після цього відпрацьовані гази виходять назовні. 2. У процесі роботи двох циліндрів чотирициліндрового двигуна внутрішнього згорання з акселератором 3 утворюється теплова енергія, яка з допомогою триходового клапана термостата 5 та циркуляційних насосів 6 відводиться охолоджувальною рідиною системи і потрапляє у теплообмінник-утилізатор 7, де передає теплову енергію з допомогою через лічильник 10 споживачу. 3. Цифрові обчислювальні блоки лічильників електричної та теплової енергії 9, 10 з'єднані з модульним контролером 11, який призначений для аналізу об'ємів розходу виробленої енергії споживачами та формуванню керівних команд регулятору тиску паливної суміші 2 та акселератору чотирициліндрового двигуна внутрішнього згорання 3 з метою встановлення оптимальних значень тиску, розходу паливної суміші та обертової частоти обертання вала чотирициліндрового двигуна внутрішнього згорання. Джерела інформації: 1. Годованський Ю. З., Стецько А. Є., Білявський Л. А., Білявський М. Л. Патент України на корисну модель «Когенераційна установка з тепловим насосом» № 52822 Україна, F02G 5/00, № u 201002808; Заявлено 12.03.2010; Опубл. 10.09.2010, бюл. № 17. 1 UA 67826 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Машина для комбінованого виробництва теплової та електричної енергії, що містить двигун внутрішнього згорання, електрогенератор, теплоутилізатор, теплообмінник-утилізатор, пристрій підготовки паливної суміші, триходовий клапан-термостат, циркуляційні насоси та систему патрубків, який відрізняється тим, що машина додатково містить регулятор тиску паливної суміші та акселератор двигуна внутрішнього згорання, за рахунок яких залежно від споживання виробленої теплової та електричної енергії проходить зміна режимів роботи машини від керівних команд модульного контролера для аналізу миттєвих показників споживання лічильників теплової та електричної енергії. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
