Автоматизоване медичне робоче місце

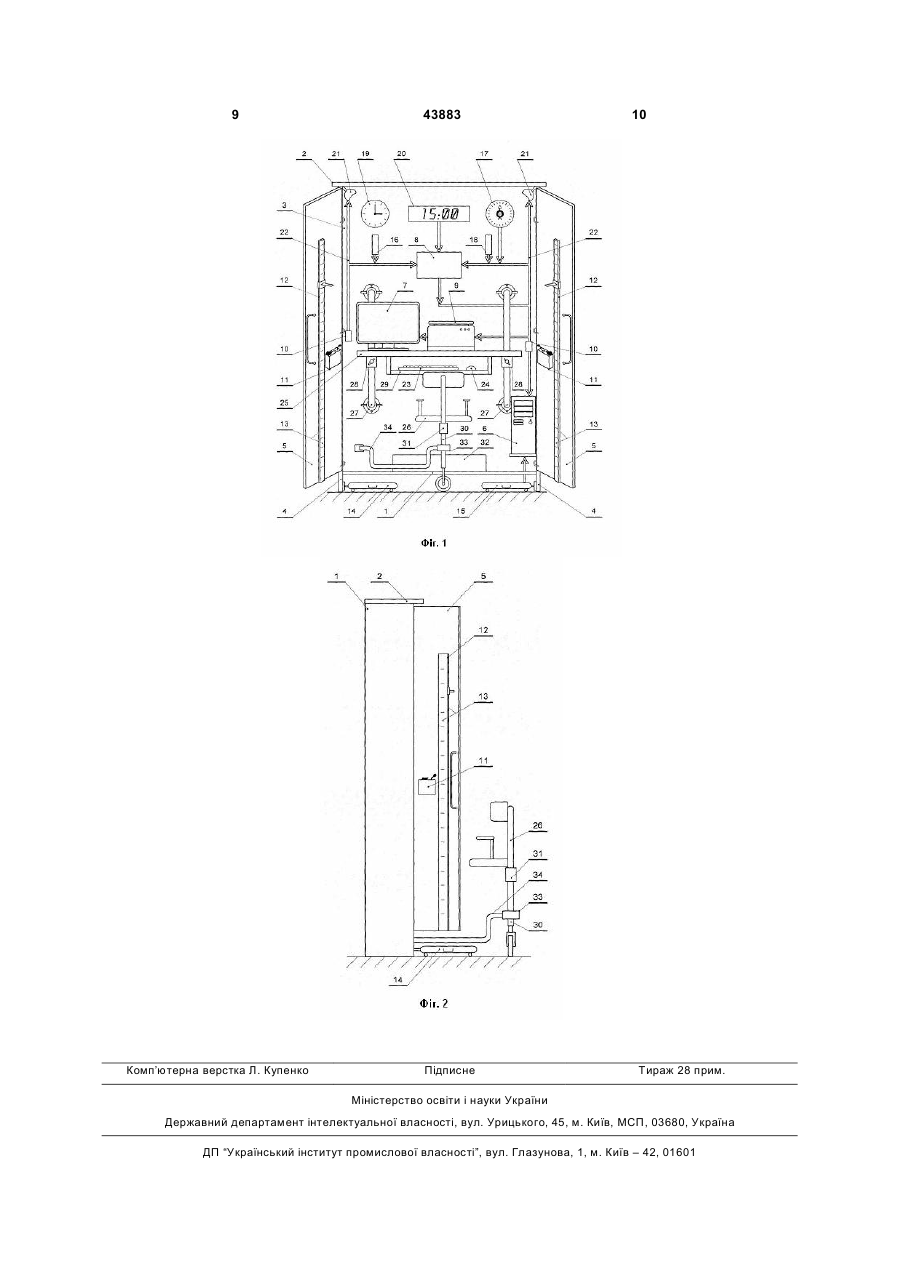

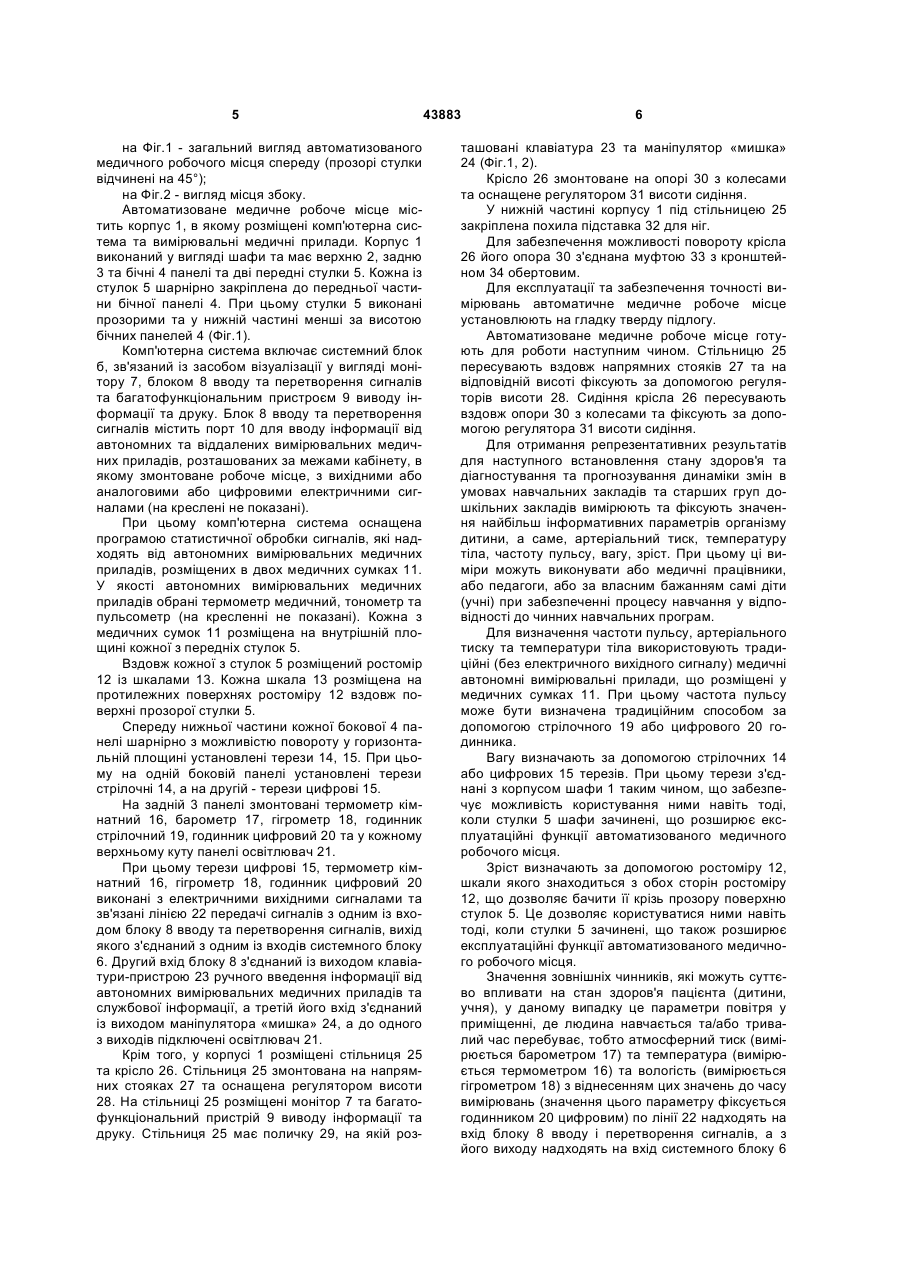

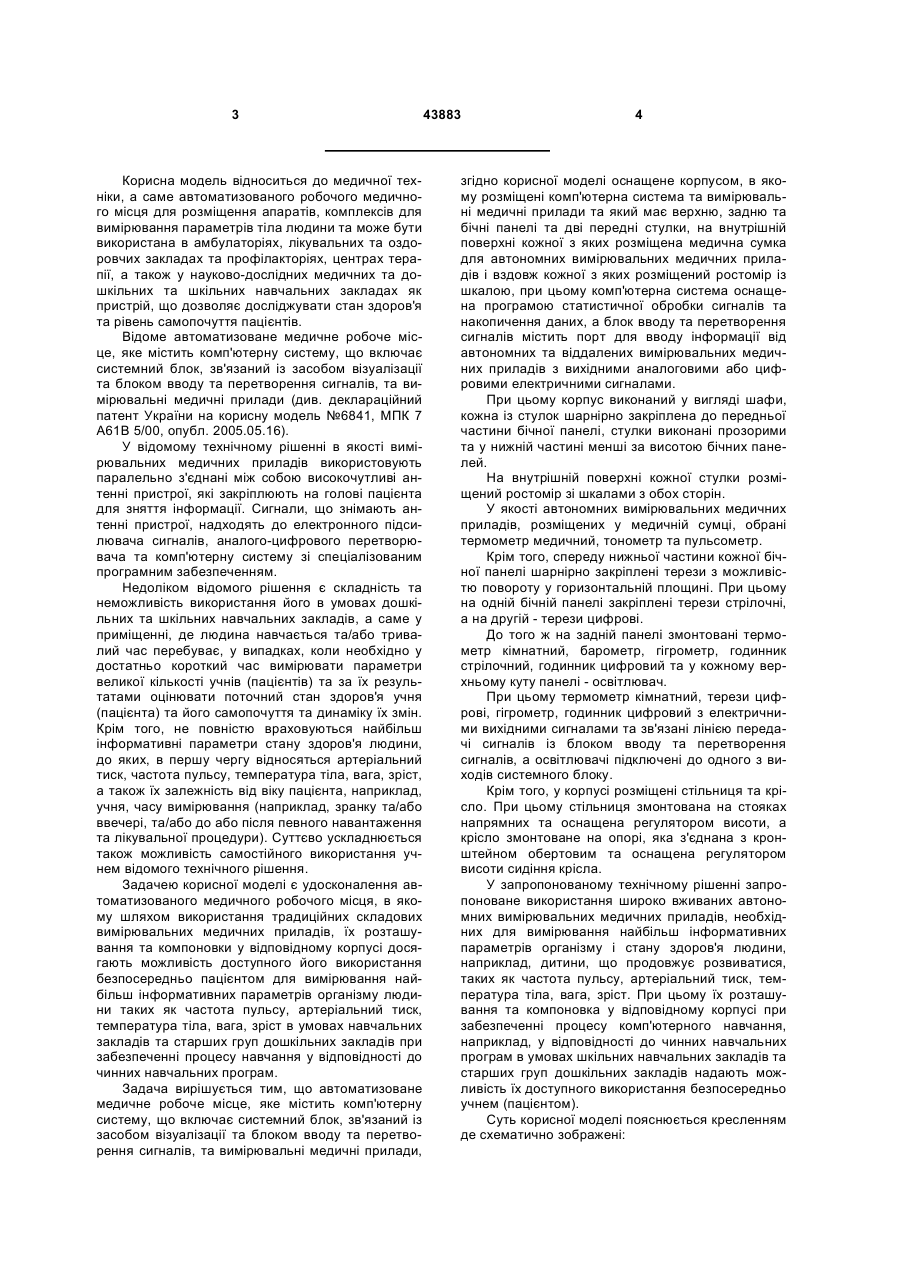

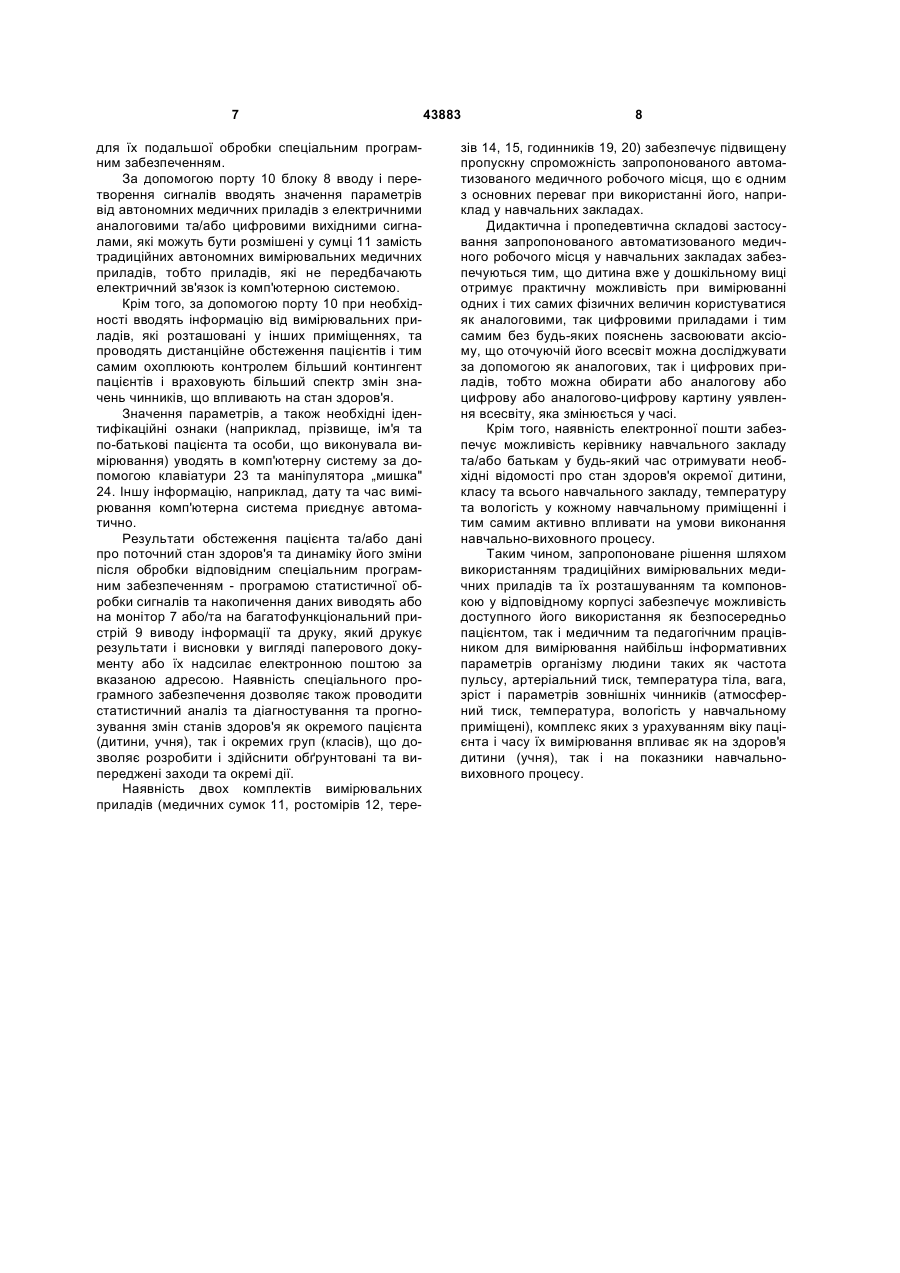

1. Автоматизоване медичне робоче місце, яке містить комп'ютерну систему, що включає системний блок, зв'язаний із засобом візуалізації та блоком вводу та перетворення сигналів, та вимірювальні медичні прилади, яке відрізняється тим, що воно оснащене корпусом, в якому розміщені комп'ютерна система та вимірювальні медичні прилади та який має верхню, задню та бічні панелі та дві передні стулки, на внутрішній поверхні кожної з яких розміщена медична сумка для автономних вимірювальних медичних приладів і вздовж кожної з яких розміщений ростомір із шкалою, при цьому комп'ютерна система оснащена програмою статистичної обробки сигналів та накопичення даних, а блок вводу та перетворення сигналів містить порт для вводу інформації від автономних та віддалених вимірювальних медичних приладів з вихідними аналоговими або цифровими електричними сигналами. 2. Медичне робоче місце за п. 1, яке відрізняється тим, що корпус виконаний у вигляді шафи. 3. Медичне робоче місце за будь-яким пп. 1, 2, яке відрізняється тим, що кожна із стулок шарнірно закріплена до передньої частини бічної панелі. 4. Медичне робоче місце за будь-яким пп. 1-3, яке відрізняється тим, що стулки у нижній частині менші за висотою бічних панелей. 5. Медичне робоче місце за будь-яким пп. 1-4, яке відрізняється тим, що стулки виконані прозорими. 6. Медичне робоче місце за будь-яким пп. 1-5, яке відрізняється тим, що шкала ростоміру розміще 2 (19) 1 3 Корисна модель відноситься до медичної техніки, а саме автоматизованого робочого медичного місця для розміщення апаратів, комплексів для вимірювання параметрів тіла людини та може бути використана в амбулаторіях, лікувальних та оздоровчих закладах та профілакторіях, центрах терапії, а також у науково-дослідних медичних та дошкільних та шкільних навчальних закладах як пристрій, що дозволяє досліджувати стан здоров'я та рівень самопочуття пацієнтів. Відоме автоматизоване медичне робоче місце, яке містить комп'ютерну систему, що включає системний блок, зв'язаний із засобом візуалізації та блоком вводу та перетворення сигналів, та вимірювальні медичні прилади (див. деклараційний патент України на корисну модель №6841, МПК 7 А61В 5/00, опубл. 2005.05.16). У відомому технічному рішенні в якості вимірювальних медичних приладів використовують паралельно з'єднані між собою високочутливі антенні пристрої, які закріплюють на голові пацієнта для зняття інформації. Сигнали, що знімають антенні пристрої, надходять до електронного підсилювача сигналів, аналого-цифрового перетворювача та комп'ютерну систему зі спеціалізованим програмним забезпеченням. Недоліком відомого рішення є складність та неможливість використання його в умовах дошкільних та шкільних навчальних закладів, а саме у приміщенні, де людина навчається та/або тривалий час перебуває, у випадках, коли необхідно у достатньо короткий час вимірювати параметри великої кількості учнів (пацієнтів) та за їх результатами оцінювати поточний стан здоров'я учня (пацієнта) та його самопочуття та динаміку їх змін. Крім того, не повністю враховуються найбільш інформативні параметри стану здоров'я людини, до яких, в першу чергу відносяться артеріальний тиск, частота пульсу, температура тіла, вага, зріст, а також їх залежність від віку пацієнта, наприклад, учня, часу вимірювання (наприклад, зранку та/або ввечері, та/або до або після певного навантаження та лікувальної процедури). Суттєво ускладнюється також можливість самостійного використання учнем відомого технічного рішення. Задачею корисної моделі є удосконалення автоматизованого медичного робочого місця, в якому шляхом використання традиційних складових вимірювальних медичних приладів, їх розташування та компоновки у відповідному корпусі досягають можливість доступного його використання безпосередньо пацієнтом для вимірювання найбільш інформативних параметрів організму людини таких як частота пульсу, артеріальний тиск, температура тіла, вага, зріст в умовах навчальних закладів та старших груп дошкільних закладів при забезпеченні процесу навчання у відповідності до чинних навчальних програм. Задача вирішується тим, що автоматизоване медичне робоче місце, яке містить комп'ютерну систему, що включає системний блок, зв'язаний із засобом візуалізації та блоком вводу та перетворення сигналів, та вимірювальні медичні прилади, 43883 4 згідно корисної моделі оснащене корпусом, в якому розміщені комп'ютерна система та вимірювальні медичні прилади та який має верхню, задню та бічні панелі та дві передні стулки, на внутрішній поверхні кожної з яких розміщена медична сумка для автономних вимірювальних медичних приладів і вздовж кожної з яких розміщений ростомір із шкалою, при цьому комп'ютерна система оснащена програмою статистичної обробки сигналів та накопичення даних, а блок вводу та перетворення сигналів містить порт для вводу інформації від автономних та віддалених вимірювальних медичних приладів з вихідними аналоговими або цифровими електричними сигналами. При цьому корпус виконаний у вигляді шафи, кожна із стулок шарнірно закріплена до передньої частини бічної панелі, стулки виконані прозорими та у нижній частині менші за висотою бічних панелей. На внутрішній поверхні кожної стулки розміщений ростомір зі шкалами з обох сторін. У якості автономних вимірювальних медичних приладів, розміщених у медичній сумці, обрані термометр медичний, тонометр та пульсометр. Крім того, спереду нижньої частини кожної бічної панелі шарнірно закріплені терези з можливістю повороту у горизонтальній площині. При цьому на одній бічній панелі закріплені терези стрілочні, а на другій - терези цифрові. До того ж на задній панелі змонтовані термометр кімнатний, барометр, гігрометр, годинник стрілочний, годинник цифровий та у кожному верхньому куту панелі - освітлювач. При цьому термометр кімнатний, терези цифрові, гігрометр, годинник цифровий з електричними вихідними сигналами та зв'язані лінією передачі сигналів із блоком вводу та перетворення сигналів, а освітлювачі підключені до одного з виходів системного блоку. Крім того, у корпусі розміщені стільниця та крісло. При цьому стільниця змонтована на стояках напрямних та оснащена регулятором висоти, а крісло змонтоване на опорі, яка з'єднана з кронштейном обертовим та оснащена регулятором висоти сидіння крісла. У запропонованому технічному рішенні запропоноване використання широко вживаних автономних вимірювальних медичних приладів, необхідних для вимірювання найбільш інформативних параметрів організму і стану здоров'я людини, наприклад, дитини, що продовжує розвиватися, таких як частота пульсу, артеріальний тиск, температура тіла, вага, зріст. При цьому їх розташування та компоновка у відповідному корпусі при забезпеченні процесу комп'ютерного навчання, наприклад, у відповідності до чинних навчальних програм в умовах шкільних навчальних закладів та старших груп дошкільних закладів надають можливість їх доступного використання безпосередньо учнем (пацієнтом). Суть корисної моделі пояснюється кресленням де схематично зображені: 5 на Фіг.1 - загальний вигляд автоматизованого медичного робочого місця спереду (прозорі стулки відчинені на 45°); на Фіг.2 - вигляд місця збоку. Автоматизоване медичне робоче місце містить корпус 1, в якому розміщені комп'ютерна система та вимірювальні медичні прилади. Корпус 1 виконаний у вигляді шафи та має верхню 2, задню 3 та бічні 4 панелі та дві передні стулки 5. Кожна із стулок 5 шарнірно закріплена до передньої частини бічної панелі 4. При цьому стулки 5 виконані прозорими та у нижній частині менші за висотою бічних панелей 4 (Фіг.1). Комп'ютерна система включає системний блок б, зв'язаний із засобом візуалізації у вигляді монітору 7, блоком 8 вводу та перетворення сигналів та багатофункціональним пристроєм 9 виводу інформації та друку. Блок 8 вводу та перетворення сигналів містить порт 10 для вводу інформації від автономних та віддалених вимірювальних медичних приладів, розташованих за межами кабінету, в якому змонтоване робоче місце, з вихідними або аналоговими або цифровими електричними сигналами (на креслені не показані). При цьому комп'ютерна система оснащена програмою статистичної обробки сигналів, які надходять від автономних вимірювальних медичних приладів, розміщених в двох медичних сумках 11. У якості автономних вимірювальних медичних приладів обрані термометр медичний, тонометр та пульсометр (на кресленні не показані). Кожна з медичних сумок 11 розміщена на внутрішній площині кожної з передніх стулок 5. Вздовж кожної з стулок 5 розміщений ростомір 12 із шкалами 13. Кожна шкала 13 розміщена на протилежних поверхнях ростоміру 12 вздовж поверхні прозорої стулки 5. Спереду нижньої частини кожної бокової 4 панелі шарнірно з можливістю повороту у горизонтальній площині установлені терези 14, 15. При цьому на одній боковій панелі установлені терези стрілочні 14, а на другій - терези цифрові 15. На задній 3 панелі змонтовані термометр кімнатний 16, барометр 17, гігрометр 18, годинник стрілочний 19, годинник цифровий 20 та у кожному верхньому куту панелі освітлювач 21. При цьому терези цифрові 15, термометр кімнатний 16, гігрометр 18, годинник цифровий 20 виконані з електричними вихідними сигналами та зв'язані лінією 22 передачі сигналів з одним із входом блоку 8 вводу та перетворення сигналів, вихід якого з'єднаний з одним із входів системного блоку 6. Другий вхід блоку 8 з'єднаний із виходом клавіатури-пристрою 23 ручного введення інформації від автономних вимірювальних медичних приладів та службової інформації, а третій його вхід з'єднаний із виходом маніпулятора «мишка» 24, а до одного з виходів підключені освітлювач 21. Крім того, у корпусі 1 розміщені стільниця 25 та крісло 26. Стільниця 25 змонтована на напрямних стояках 27 та оснащена регулятором висоти 28. На стільниці 25 розміщені монітор 7 та багатофункціональний пристрій 9 виводу інформації та друку. Стільниця 25 має поличку 29, на якій роз 43883 6 ташовані клавіатура 23 та маніпулятор «мишка» 24 (Фіг.1, 2). Крісло 26 змонтоване на опорі 30 з колесами та оснащене регулятором 31 висоти сидіння. У нижній частині корпусу 1 під стільницею 25 закріплена похила підставка 32 для ніг. Для забезпечення можливості повороту крісла 26 його опора 30 з'єднана муфтою 33 з кронштейном 34 обертовим. Для експлуатації та забезпечення точності вимірювань автоматичне медичне робоче місце установлюють на гладку тверду підлогу. Автоматизоване медичне робоче місце готують для роботи наступним чином. Стільницю 25 пересувають вздовж напрямних стояків 27 та на відповідній висоті фіксують за допомогою регуляторів висоти 28. Сидіння крісла 26 пересувають вздовж опори З0 з колесами та фіксують за допомогою регулятора 31 висоти сидіння. Для отримання репрезентативних результатів для наступного встановлення стану здоров'я та діагностування та прогнозування динаміки змін в умовах навчальних закладів та старших груп дошкільних закладів вимірюють та фіксують значення найбільш інформативних параметрів організму дитини, а саме, артеріальний тиск, температуру тіла, частоту пульсу, вагу, зріст. При цьому ці виміри можуть виконувати або медичні працівники, або педагоги, або за власним бажанням самі діти (учні) при забезпеченні процесу навчання у відповідності до чинних навчальних програм. Для визначення частоти пульсу, артеріального тиску та температури тіла використовують традиційні (без електричного вихідного сигналу) медичні автономні вимірювальні прилади, що розміщені у медичних сумках 11. При цьому частота пульсу може бути визначена традиційним способом за допомогою стрілочного 19 або цифрового 20 годинника. Вагу визначають за допомогою стрілочних 14 або цифрових 15 терезів. При цьому терези з'єднані з корпусом шафи 1 таким чином, що забезпечує можливість користування ними навіть тоді, коли стулки 5 шафи зачинені, що розширює експлуатаційні функції автоматизованого медичного робочого місця. Зріст визначають за допомогою ростоміру 12, шкали якого знаходиться з обох сторін ростоміру 12, що дозволяє бачити її крізь прозору поверхню стулок 5. Це дозволяє користуватися ними навіть тоді, коли стулки 5 зачинені, що також розширює експлуатаційні функції автоматизованого медичного робочого місця. Значення зовнішніх чинників, які можуть суттєво впливати на стан здоров'я пацієнта (дитини, учня), у даному випадку це параметри повітря у приміщенні, де людина навчається та/або тривалий час перебуває, тобто атмосферний тиск (вимірюється барометром 17) та температура (вимірюється термометром 16) та вологість (вимірюється гігрометром 18) з віднесенням цих значень до часу вимірювань (значення цього параметру фіксується годинником 20 цифровим) по лінії 22 надходять на вхід блоку 8 вводу і перетворення сигналів, а з його виходу надходять на вхід системного блоку 6 7 для їх подальшої обробки спеціальним програмним забезпеченням. За допомогою порту 10 блоку 8 вводу і перетворення сигналів вводять значення параметрів від автономних медичних приладів з електричними аналоговими та/або цифровими вихідними сигналами, які можуть бути розмішені у сумці 11 замість традиційних автономних вимірювальних медичних приладів, тобто приладів, які не передбачають електричний зв'язок із комп'ютерною системою. Крім того, за допомогою порту 10 при необхідності вводять інформацію від вимірювальних приладів, які розташовані у інших приміщеннях, та проводять дистанційне обстеження пацієнтів і тим самим охоплюють контролем більший контингент пацієнтів і враховують більший спектр змін значень чинників, що впливають на стан здоров'я. Значення параметрів, а також необхідні ідентифікаційні ознаки (наприклад, прізвище, ім'я та по-батькові пацієнта та особи, що виконувала вимірювання) уводять в комп'ютерну систему за допомогою клавіатури 23 та маніпулятора „мишка" 24. Іншу інформацію, наприклад, дату та час вимірювання комп'ютерна система приєднує автоматично. Результати обстеження пацієнта та/або дані про поточний стан здоров'я та динаміку його зміни після обробки відповідним спеціальним програмним забезпеченням - програмою статистичної обробки сигналів та накопичення даних виводять або на монітор 7 або/та на багатофункціональний пристрій 9 виводу інформації та друку, який друкує результати і висновки у вигляді паперового документу або їх надсилає електронною поштою за вказаною адресою. Наявність спеціального програмного забезпечення дозволяє також проводити статистичний аналіз та діагностування та прогнозування змін станів здоров'я як окремого пацієнта (дитини, учня), так і окремих груп (класів), що дозволяє розробити і здійснити обґрунтовані та випереджені заходи та окремі дії. Наявність двох комплектів вимірювальних приладів (медичних сумок 11, ростомірів 12, тере 43883 8 зів 14, 15, годинників 19, 20) забезпечує підвищену пропускну спроможність запропонованого автоматизованого медичного робочого місця, що є одним з основних переваг при використанні його, наприклад у навчальних закладах. Дидактична і пропедевтична складові застосування запропонованого автоматизованого медичного робочого місця у навчальних закладах забезпечуються тим, що дитина вже у дошкільному виці отримує практичну можливість при вимірюванні одних і тих самих фізичних величин користуватися як аналоговими, так цифровими приладами і тим самим без будь-яких пояснень засвоювати аксіому, що оточуючій його всесвіт можна досліджувати за допомогою як аналогових, так і цифрових приладів, тобто можна обирати або аналогову або цифрову або аналогово-цифрову картину уявлення всесвіту, яка змінюється у часі. Крім того, наявність електронної пошти забезпечує можливість керівнику навчального закладу та/або батькам у будь-який час отримувати необхідні відомості про стан здоров'я окремої дитини, класу та всього навчального закладу, температуру та вологість у кожному навчальному приміщенні і тим самим активно впливати на умови виконання навчально-виховного процесу. Таким чином, запропоноване рішення шляхом використанням традиційних вимірювальних медичних приладів та їх розташуванням та компоновкою у відповідному корпусі забезпечує можливість доступного його використання як безпосередньо пацієнтом, так і медичним та педагогічним працівником для вимірювання найбільш інформативних параметрів організму людини таких як частота пульсу, артеріальний тиск, температура тіла, вага, зріст і параметрів зовнішніх чинників (атмосферний тиск, температура, вологість у навчальному приміщені), комплекс яких з урахуванням віку пацієнта і часу їх вимірювання впливає як на здоров'я дитини (учня), так і на показники навчальновиховного процесу. 9 Комп’ютерна верстка Л. Купенко 43883 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
