Спосіб виготовлення шихти для кольорових автоклавних силікатних виробів

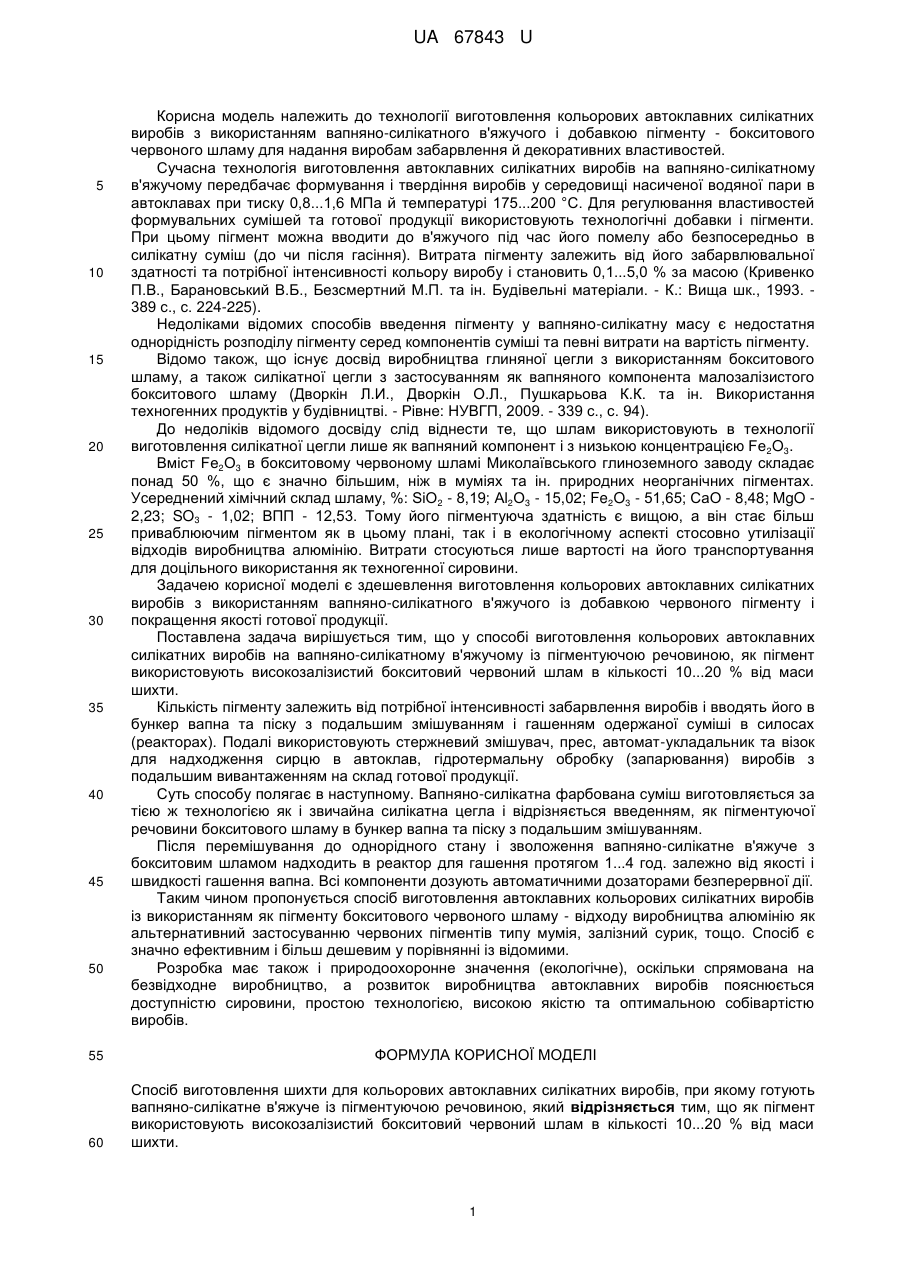

Реферат: Спосіб виготовлення шихти для кольорових автоклавних силікатних виробів, при якому готують вапняно-силікатне в'яжуче із пігментуючою речовиною. Як пігмент використовують високозалізистий бокситовий червоний шлам в кількості 10...20 % від маси шихти. UA 67843 U (54) СПОСІБ ВИГОТОВЛЕННЯ ШИХТИ ДЛЯ КОЛЬОРОВИХ АВТОКЛАВНИХ СИЛІКАТНИХ ВИРОБІВ UA 67843 U UA 67843 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології виготовлення кольорових автоклавних силікатних виробів з використанням вапняно-силікатного в'яжучого і добавкою пігменту - бокситового червоного шламу для надання виробам забарвлення й декоративних властивостей. Сучасна технологія виготовлення автоклавних силікатних виробів на вапняно-силікатному в'яжучому передбачає формування і твердіння виробів у середовищі насиченої водяної пари в автоклавах при тиску 0,8...1,6 МПа й температурі 175...200 °С. Для регулювання властивостей формувальних сумішей та готової продукції використовують технологічні добавки і пігменти. При цьому пігмент можна вводити до в'яжучого під час його помелу або безпосередньо в силікатну суміш (до чи після гасіння). Витрата пігменту залежить від його забарвлювальної здатності та потрібної інтенсивності кольору виробу і становить 0,1...5,0 % за масою (Кривенко П.В., Барановський В.Б., Безсмертний М.П. та ін. Будівельні матеріали. - К.: Вища шк., 1993. 389 с., с. 224-225). Недоліками відомих способів введення пігменту у вапняно-силікатну масу є недостатня однорідність розподілу пігменту серед компонентів суміші та певні витрати на вартість пігменту. Відомо також, що існує досвід виробництва глиняної цегли з використанням бокситового шламу, а також силікатної цегли з застосуванням як вапняного компонента малозалізистого бокситового шламу (Дворкін Л.И., Дворкін О.Л., Пушкарьова К.К. та ін. Використання техногенних продуктів у будівництві. - Рівне: НУВГП, 2009. - 339 с., с. 94). До недоліків відомого досвіду слід віднести те, що шлам використовують в технології виготовлення силікатної цегли лише як вапняний компонент і з низькою концентрацією Fe 2O3. Вміст Fе2О3 в бокситовому червоному шламі Миколаївського глиноземного заводу складає понад 50 %, що є значно більшим, ніж в муміях та ін. природних неорганічних пігментах. Усереднений хімічний склад шламу, %: SiO2 - 8,19; Аl2О3 - 15,02; Fe2O3 - 51,65; СаО - 8,48; MgO 2,23; SO3 - 1,02; ВПП - 12,53. Тому його пігментуюча здатність є вищою, а він стає більш приваблюючим пігментом як в цьому плані, так і в екологічному аспекті стосовно утилізації відходів виробництва алюмінію. Витрати стосуються лише вартості на його транспортування для доцільного використання як техногенної сировини. Задачею корисної моделі є здешевлення виготовлення кольорових автоклавних силікатних виробів з використанням вапняно-силікатного в'яжучого із добавкою червоного пігменту і покращення якості готової продукції. Поставлена задача вирішується тим, що у способі виготовлення кольорових автоклавних силікатних виробів на вапняно-силікатному в'яжучому із пігментуючою речовиною, як пігмент використовують високозалізистий бокситовий червоний шлам в кількості 10...20 % від маси шихти. Кількість пігменту залежить від потрібної інтенсивності забарвлення виробів і вводять його в бункер вапна та піску з подальшим змішуванням і гашенням одержаної суміші в силосах (реакторах). Подалі використовують стержневий змішувач, прес, автомат-укладальник та візок для надходження сирцю в автоклав, гідротермальну обробку (запарювання) виробів з подальшим вивантаженням на склад готової продукції. Суть способу полягає в наступному. Вапняно-силікатна фарбована суміш виготовляється за тією ж технологією як і звичайна силікатна цегла і відрізняється введенням, як пігментуючої речовини бокситового шламу в бункер вапна та піску з подальшим змішуванням. Після перемішування до однорідного стану і зволоження вапняно-силікатне в'яжуче з бокситовим шламом надходить в реактор для гашення протягом 1...4 год. залежно від якості і швидкості гашення вапна. Всі компоненти дозують автоматичними дозаторами безперервної дії. Таким чином пропонується спосіб виготовлення автоклавних кольорових силікатних виробів із використанням як пігменту бокситового червоного шламу - відходу виробництва алюмінію як альтернативний застосуванню червоних пігментів типу мумія, залізний сурик, тощо. Спосіб є значно ефективним і більш дешевим у порівнянні із відомими. Розробка має також і природоохоронне значення (екологічне), оскільки спрямована на безвідходне виробництво, а розвиток виробництва автоклавних виробів пояснюється доступністю сировини, простою технологією, високою якістю та оптимальною собівартістю виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення шихти для кольорових автоклавних силікатних виробів, при якому готують вапняно-силікатне в'яжуче із пігментуючою речовиною, який відрізняється тим, що як пігмент використовують високозалізистий бокситовий червоний шлам в кількості 10...20 % від маси шихти. 1 UA 67843 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
