Керамічна маса для виготовлення кольорових будівельних виробів

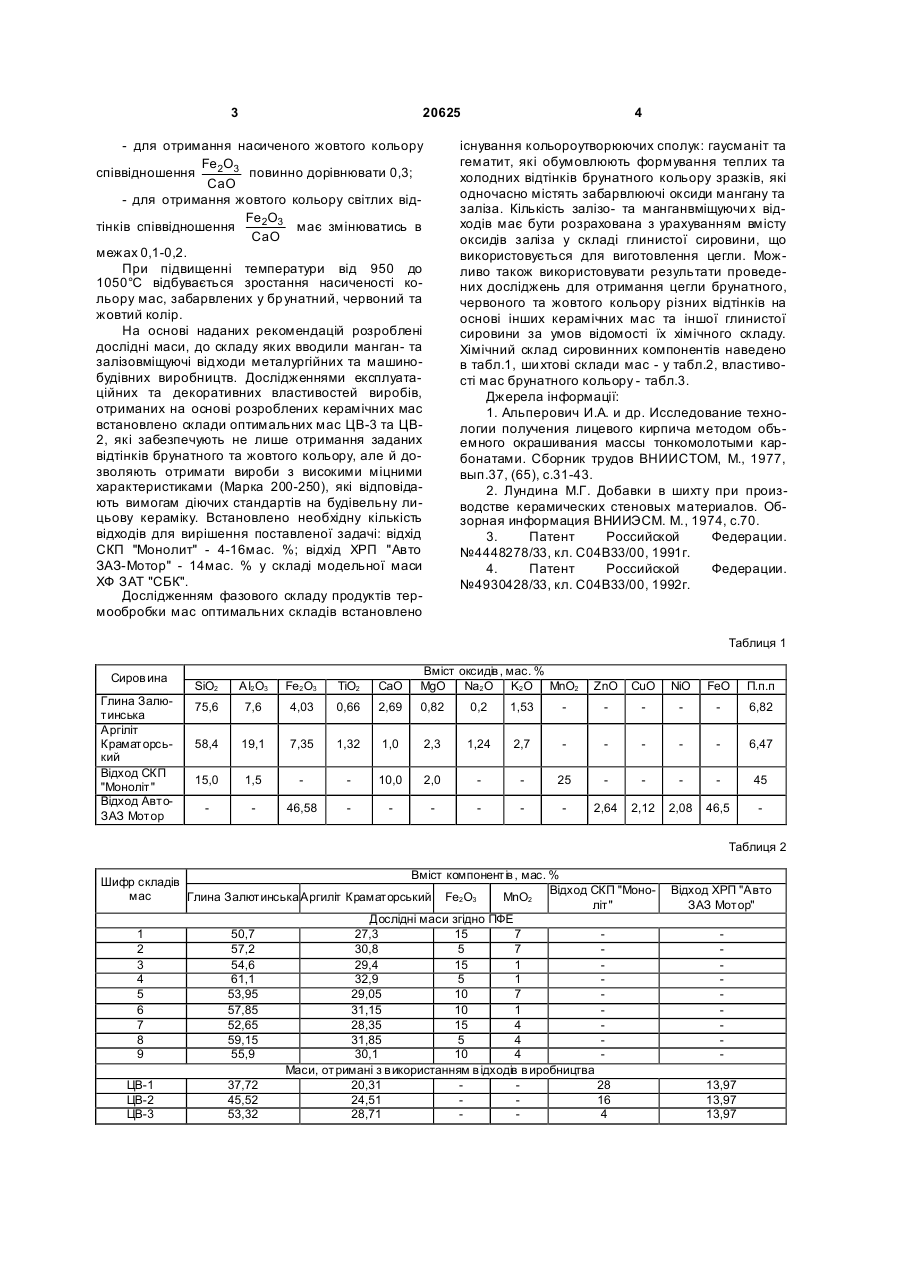

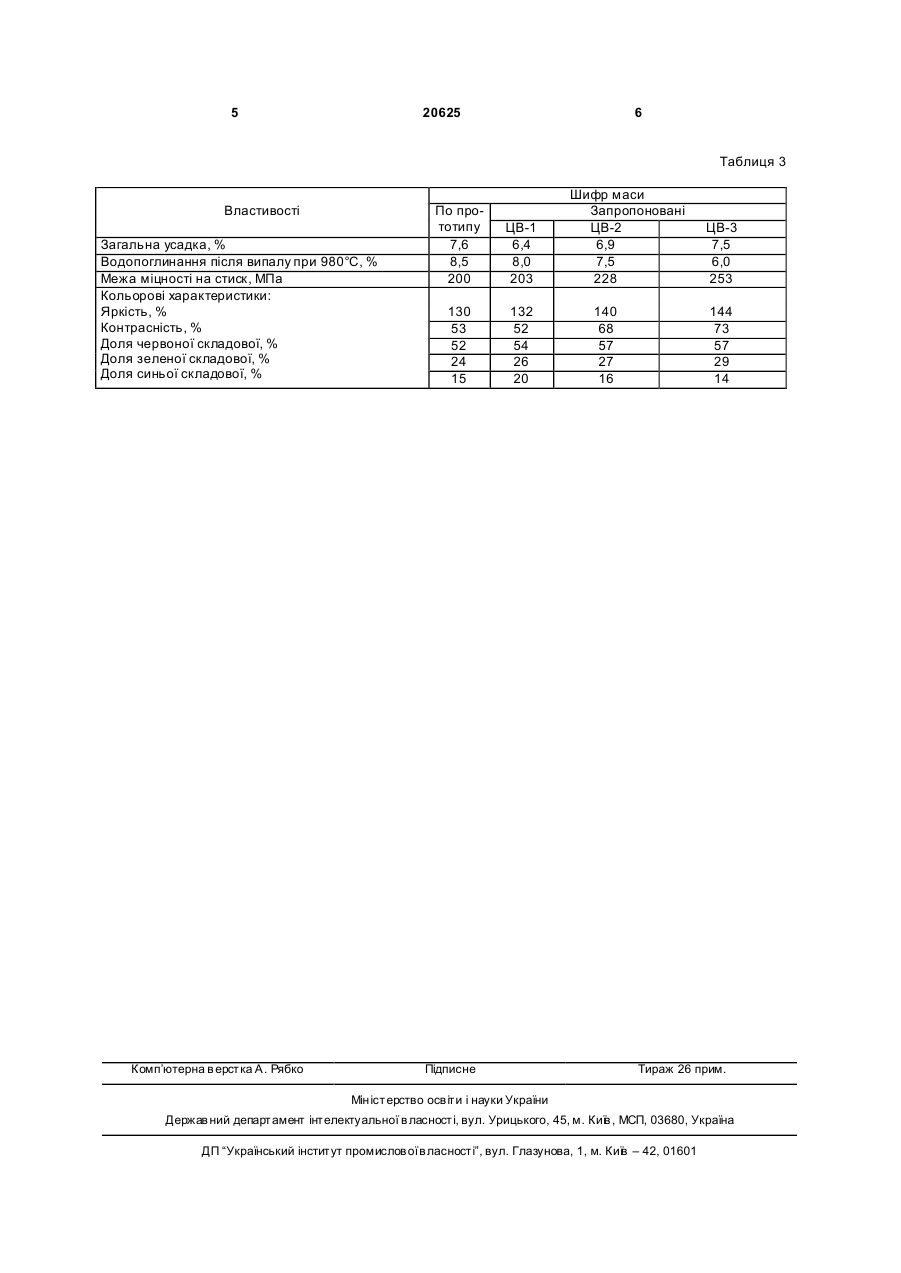

Керамічна маса для виготовлення кольорових будівельних виробів, яка містить полімінеральну 3 20625 - для отримання насиченого жовтого кольору Fe 2O3 співвідношення повинно дорівнювати 0,3; CaO - для отримання жовтого кольору світлих відFe 2O3 тінків співвідношення має змінюватись в CaO межах 0,1-0,2. При підвищенні температури від 950 до 1050°С відбувається зростання насиченості кольору мас, забарвлених у бр унатний, червоний та жовтий колір. На основі наданих рекомендацій розроблені дослідні маси, до складу яких вводили манган- та залізовміщуючі відходи металургійних та машинобудівних виробництв. Дослідженнями експлуатаційних та декоративних властивостей виробів, отриманих на основі розроблених керамічних мас встановлено склади оптимальних мас ЦВ-3 та ЦВ2, які забезпечують не лише отримання заданих відтінків брунатного та жовтого кольору, але й дозволяють отримати вироби з високими міцними характеристиками (Марка 200-250), які відповідають вимогам діючих стандартів на будівельну лицьову кераміку. Встановлено необхідну кількість відходів для вирішення поставленої задачі: відхід СКП "Монолит" - 4-16мас. %; відхід ХРП "Авто ЗАЗ-Мотор" - 14мас. % у складі модельної маси ХФ ЗАТ "СБК". Дослідженням фазового складу продуктів термообробки мас оптимальних складів встановлено 4 існування кольороутворюючих сполук: гаусманіт та гематит, які обумовлюють формування теплих та холодних відтінків брунатного кольору зразків, які одночасно містять забарвлюючі оксиди мангану та заліза. Кількість залізо- та манганвміщуючи х відходів має бути розрахована з урахуванням вмісту оксидів заліза у складі глинистої сировини, що використовується для виготовлення цегли. Можливо також використовувати результати проведених досліджень для отримання цегли брунатного, червоного та жовтого кольору різних відтінків на основі інших керамічних мас та іншої глинистої сировини за умов відомості їх хімічного складу. Хімічний склад сировинних компонентів наведено в табл.1, ши хтові склади мас - у табл.2, властивості мас брунатного кольору - табл.3. Джерела інформації: 1. Альперович И.А. и др. Исследование технологии получения лицевого кирпича методом объемного окрашивания массы тонкомолотыми карбонатами. Сборник трудов ВНИИСТОМ, М., 1977, вып.37, (65), с.31-43. 2. Лундина М.Г. Добавки в шихту при производстве керамических стеновых материалов. Обзорная информация ВНИИЭСМ. М., 1974, с.70. 3. Патент Российской Федерации. №4448278/33, кл. С04В33/00, 1991г. 4. Патент Российской Федерации. №4930428/33, кл. С04В33/00, 1992г. Таблиця 1 Сиров ина Глина Залютинська Аргіліт Краматорський Відход СКП "Моноліт" Відход АвтоЗАЗ Мотор SiО2 АІ2О3 Fе2O3 TiO2 CaO Вміст оксидів , мас. % MgO Na2O K2O MnO2 ZnO CuO NiO FeO П.п.п 75,6 7,6 4,03 0,66 2,69 0,82 0,2 1,53 6,82 58,4 19,1 7,35 1,32 1,0 2,3 1,24 2,7 6,47 15,0 1,5 10,0 2,0 25 45 46,58 2,64 2,12 2,08 46,5 Таблиця 2 Вміст компонентів , мас. % Шифр складів Відход СКП "Мономас Глина ЗалютинськаАргиліт Краматорський Fе2О3 MnO2 літ" Дослідні маси згідно ПФЕ 1 50,7 27,3 15 7 2 57,2 30,8 5 7 3 54,6 29,4 15 1 4 61,1 32,9 5 1 5 53,95 29,05 10 7 6 57,85 31,15 10 1 7 52,65 28,35 15 4 8 59,15 31,85 5 4 9 55,9 30,1 10 4 Маси, отримані з в икористанням в ідходів в иробництва ЦВ-1 37,72 20,31 28 ЦВ-2 45,52 24,51 16 ЦВ-3 53,32 28,71 4 Відход ХРП "Авто ЗАЗ Мотор" 13,97 13,97 13,97 5 20625 6 Таблиця 3 Властивості Загальна усадка, % Водопоглинання після випалу при 980°С, % Межа міцності на стиск, МПа Кольорові характеристики: Яркість, % Контрасність, % Доля червоної складової, % Доля зеленої складової, % Доля синьої складової, % Комп’ютерна в ерстка А. Рябко По прототипу 7,6 8,5 200 ЦВ-1 6,4 8,0 203 130 53 52 24 15 132 52 54 26 20 Підписне Шифр маси Запропоновані ЦВ-2 6,9 7,5 228 140 68 57 27 16 ЦВ-3 7,5 6,0 253 144 73 57 29 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
