Універсальний штатив-висок

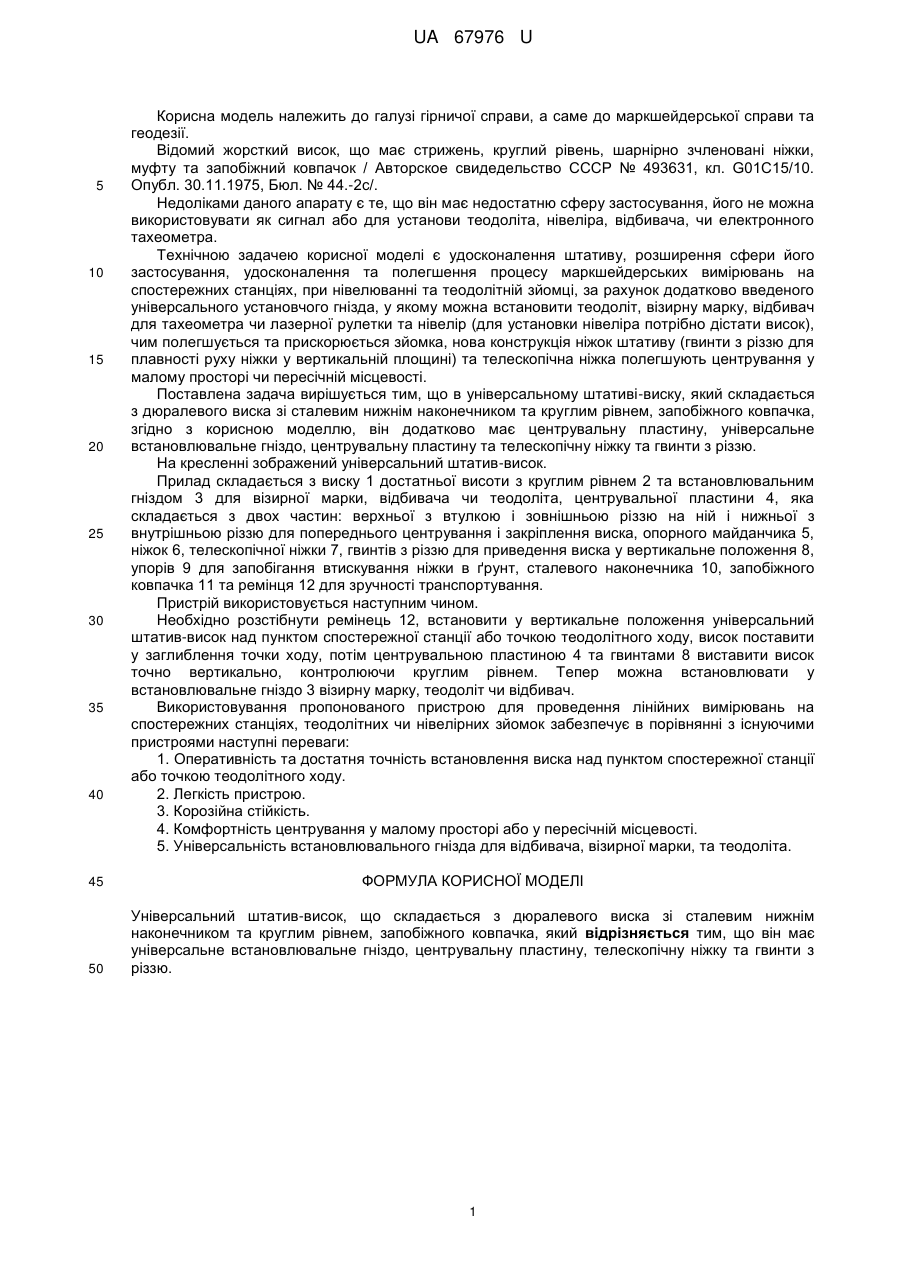

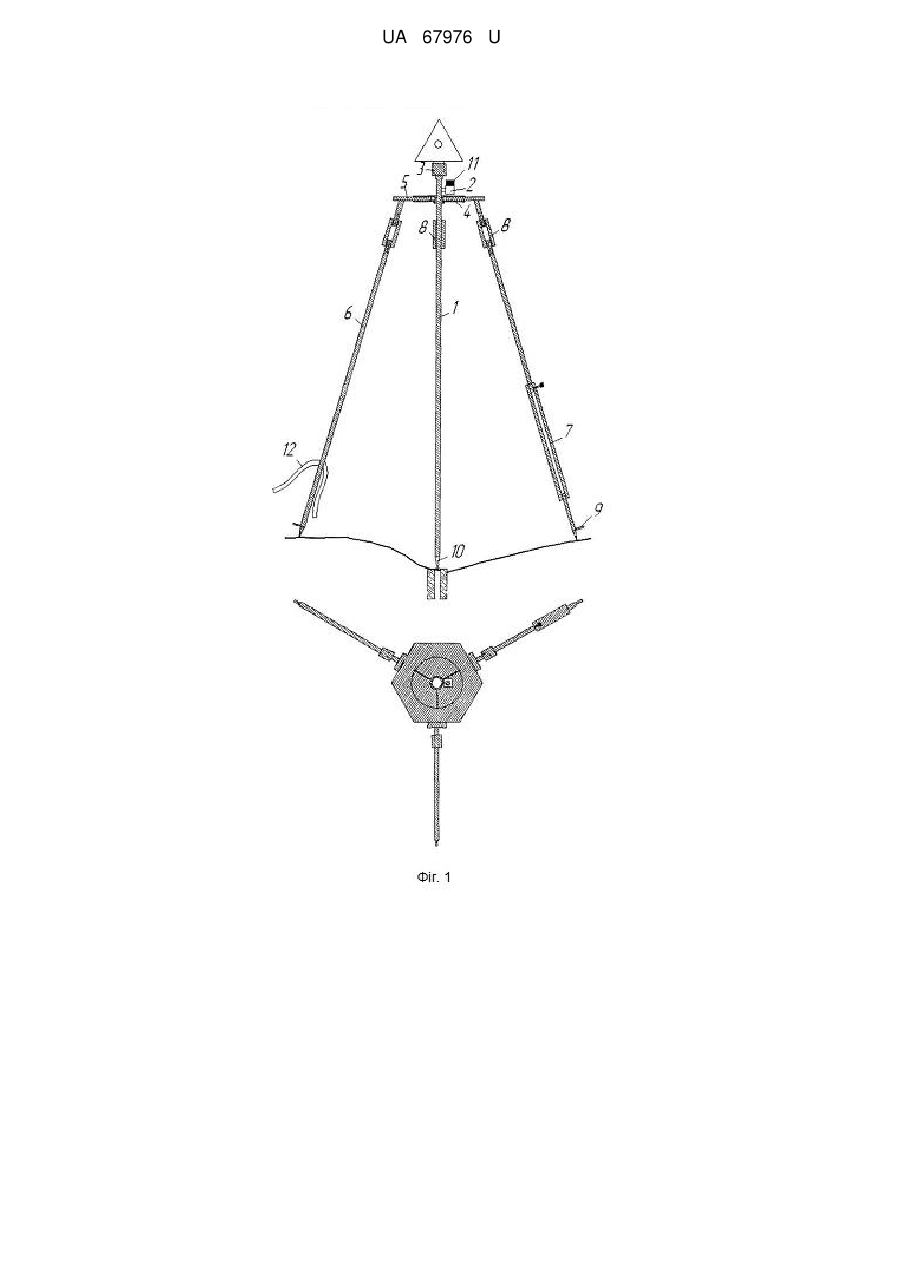

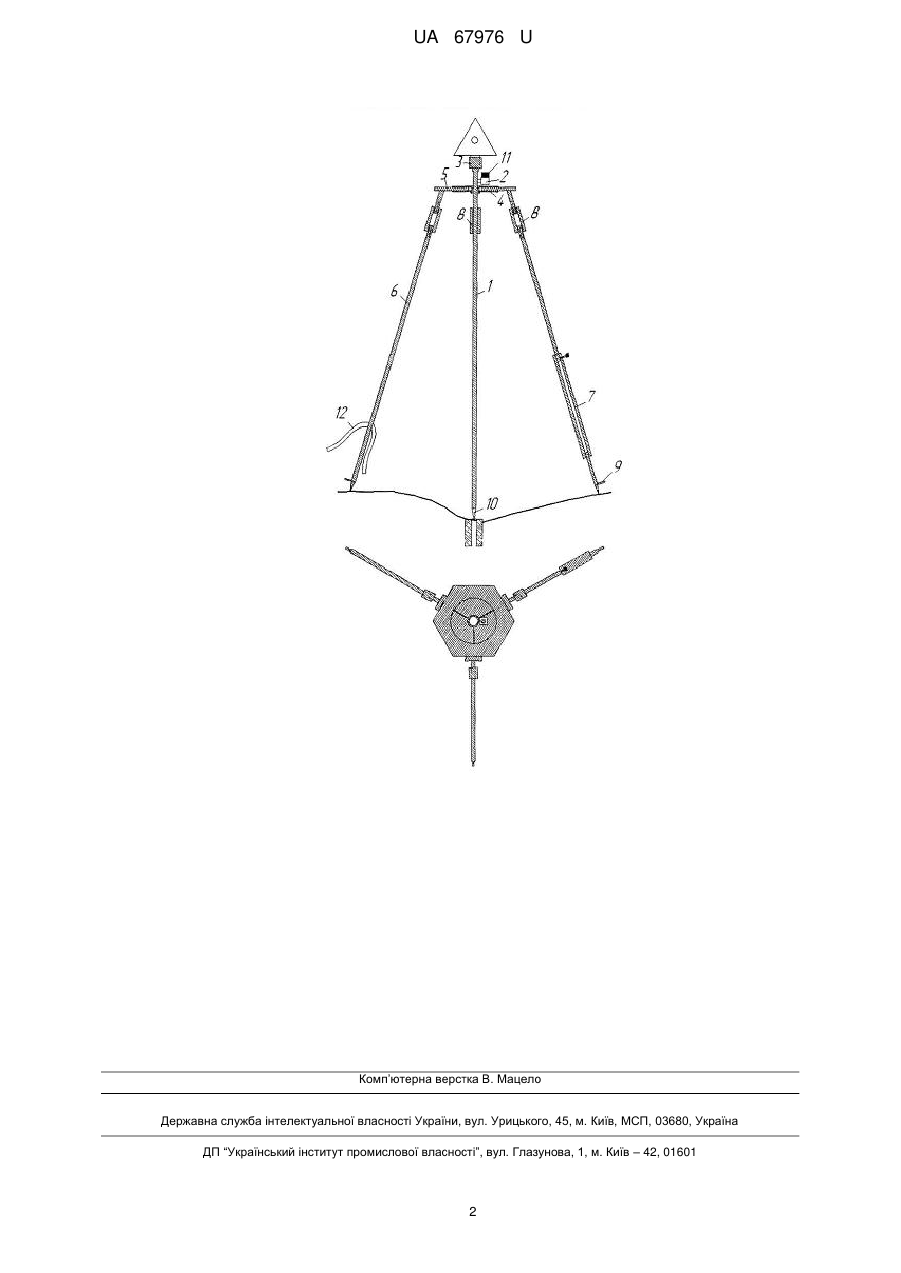

Реферат: UA 67976 U UA 67976 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі гірничої справи, а саме до маркшейдерської справи та геодезії. Відомий жорсткий висок, що має стрижень, круглий рівень, шарнірно зчленовані ніжки, муфту та запобіжний ковпачок / Авторское свидедельство СССР № 493631, кл. G01С15/10. Опубл. 30.11.1975, Бюл. № 44.-2с/. Недоліками даного апарату є те, що він має недостатню сферу застосування, його не можна використовувати як сигнал або для установи теодоліта, нівеліра, відбивача, чи електронного тахеометра. Технічною задачею корисної моделі є удосконалення штативу, розширення сфери його застосування, удосконалення та полегшення процесу маркшейдерських вимірювань на спостережних станціях, при нівелюванні та теодолітній зйомці, за рахунок додатково введеного універсального установчого гнізда, у якому можна встановити теодоліт, візирну марку, відбивач для тахеометра чи лазерної рулетки та нівелір (для установки нівеліра потрібно дістати висок), чим полегшується та прискорюється зйомка, нова конструкція ніжок штативу (гвинти з різзю для плавності руху ніжки у вертикальній площині) та телескопічна ніжка полегшують центрування у малому просторі чи пересічній місцевості. Поставлена задача вирішується тим, що в універсальному штативі-виску, який складається з дюралевого виска зі сталевим нижнім наконечником та круглим рівнем, запобіжного ковпачка, згідно з корисною моделлю, він додатково має центрувальну пластину, універсальне встановлювальне гніздо, центрувальну пластину та телескопічну ніжку та гвинти з різзю. На кресленні зображений універсальний штатив-висок. Прилад складається з виску 1 достатньої висоти з круглим рівнем 2 та встановлювальним гніздом 3 для візирної марки, відбивача чи теодоліта, центрувальної пластини 4, яка складається з двох частин: верхньої з втулкою і зовнішньою різзю на ній і нижньої з внутрішньою різзю для попереднього центрування і закріплення виска, опорного майданчика 5, ніжок 6, телескопічної ніжки 7, гвинтів з різзю для приведення виска у вертикальне положення 8, упорів 9 для запобігання втискування ніжки в ґрунт, сталевого наконечника 10, запобіжного ковпачка 11 та ремінця 12 для зручності транспортування. Пристрій використовується наступним чином. Необхідно розстібнути ремінець 12, встановити у вертикальне положення універсальний штатив-висок над пунктом спостережної станції або точкою теодолітного ходу, висок поставити у заглиблення точки ходу, потім центрувальною пластиною 4 та гвинтами 8 виставити висок точно вертикально, контролюючи круглим рівнем. Тепер можна встановлювати у встановлювальне гніздо 3 візирну марку, теодоліт чи відбивач. Використовування пропонованого пристрою для проведення лінійних вимірювань на спостережних станціях, теодолітних чи нівелірних зйомок забезпечує в порівнянні з існуючими пристроями наступні переваги: 1. Оперативність та достатня точність встановлення виска над пунктом спостережної станції або точкою теодолітного ходу. 2. Легкість пристрою. 3. Корозійна стійкість. 4. Комфортність центрування у малому просторі або у пересічній місцевості. 5. Універсальність встановлювального гнізда для відбивача, візирної марки, та теодоліта. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Універсальний штатив-висок, що складається з дюралевого виска зі сталевим нижнім наконечником та круглим рівнем, запобіжного ковпачка, який відрізняється тим, що він має універсальне встановлювальне гніздо, центрувальну пластину, телескопічну ніжку та гвинти з різзю. 1 UA 67976 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
