Побутова сушарка

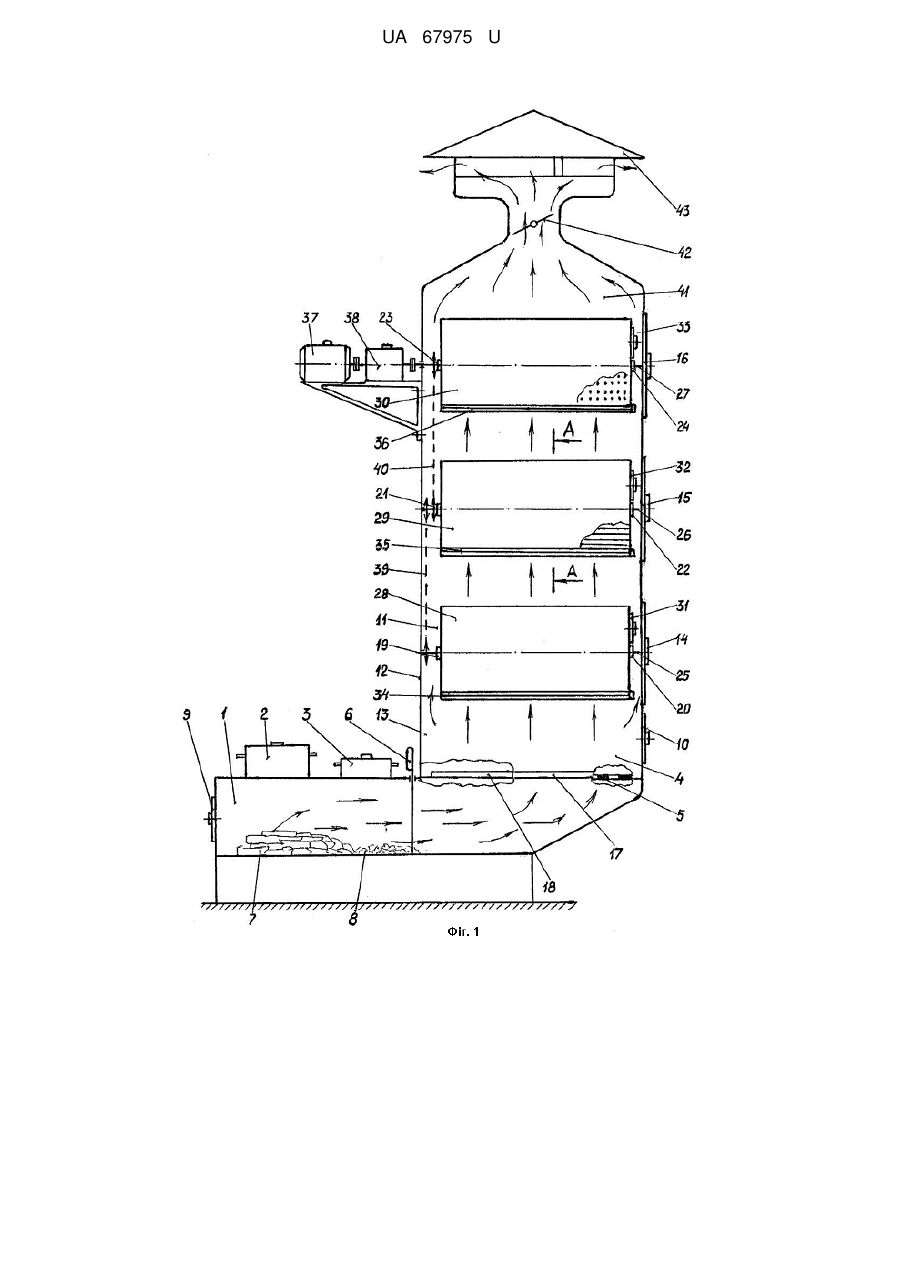

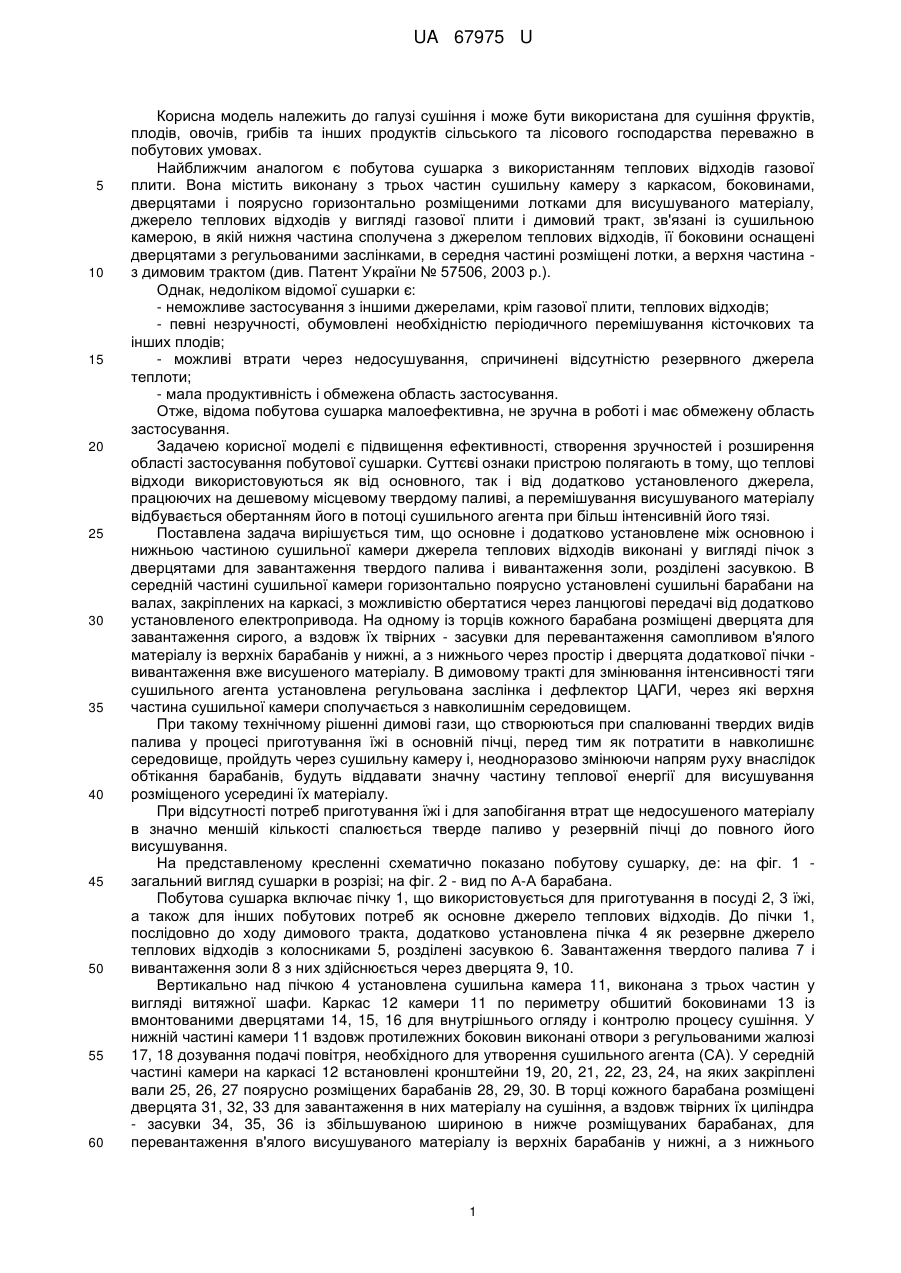

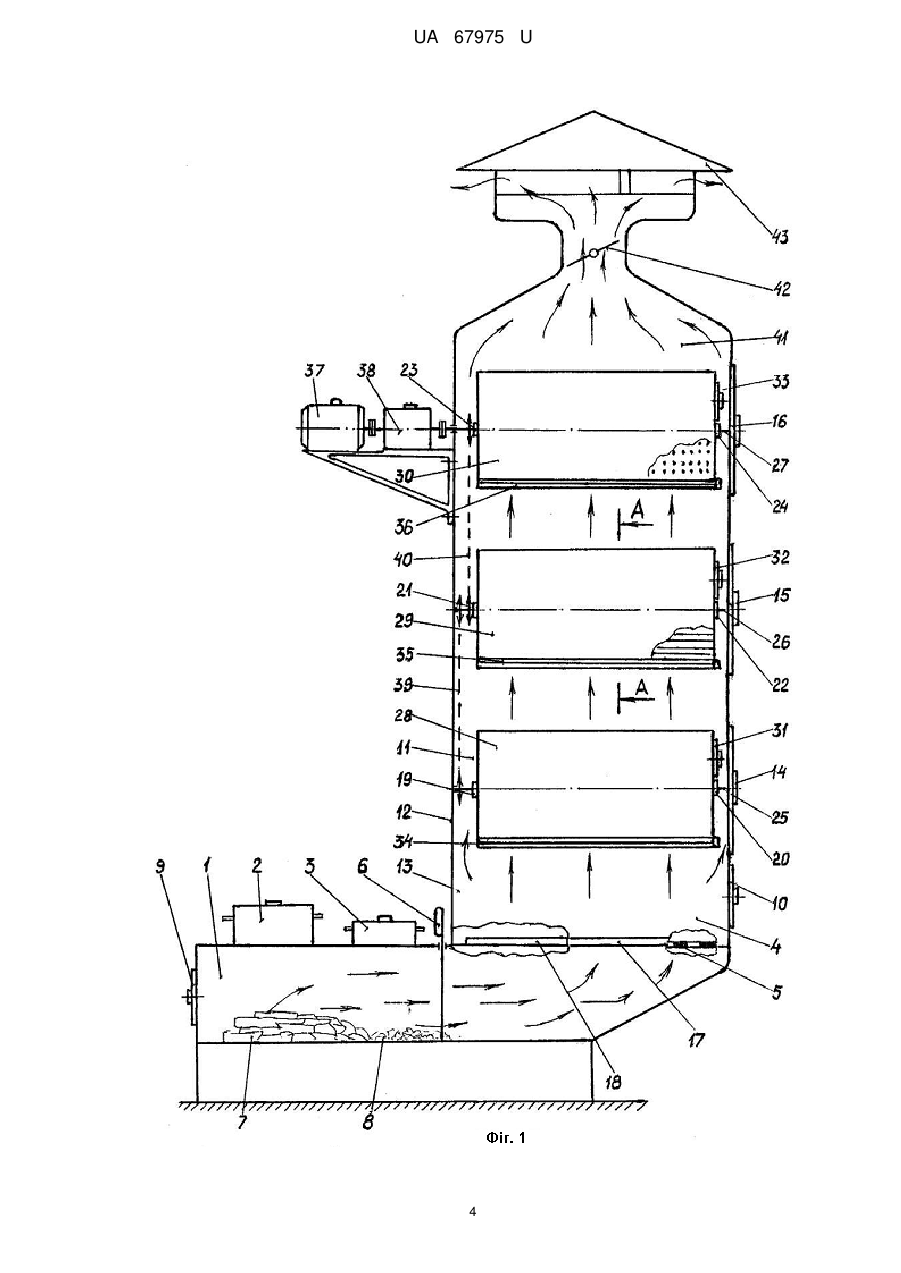

Реферат: Побутова сушарка містить сушильну камеру з каркасом, боковинами з дверцятами і горизонтальними лотками, джерела теплових відходів у вигляді пічок і димовий тракт. UA 67975 U (12) UA 67975 U UA 67975 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сушіння і може бути використана для сушіння фруктів, плодів, овочів, грибів та інших продуктів сільського та лісового господарства переважно в побутових умовах. Найближчим аналогом є побутова сушарка з використанням теплових відходів газової плити. Вона містить виконану з трьох частин сушильну камеру з каркасом, боковинами, дверцятами і поярусно горизонтально розміщеними лотками для висушуваного матеріалу, джерело теплових відходів у вигляді газової плити і димовий тракт, зв'язані із сушильною камерою, в якій нижня частина сполучена з джерелом теплових відходів, її боковини оснащені дверцятами з регульованими заслінками, в середня частині розміщені лотки, а верхня частина з димовим трактом (див. Патент України № 57506, 2003 р.). Однак, недоліком відомої сушарки є: - неможливе застосування з іншими джерелами, крім газової плити, теплових відходів; - певні незручності, обумовлені необхідністю періодичного перемішування кісточкових та інших плодів; - можливі втрати через недосушування, спричинені відсутністю резервного джерела теплоти; - мала продуктивність і обмежена область застосування. Отже, відома побутова сушарка малоефективна, не зручна в роботі і має обмежену область застосування. Задачею корисної моделі є підвищення ефективності, створення зручностей і розширення області застосування побутової сушарки. Суттєві ознаки пристрою полягають в тому, що теплові відходи використовуються як від основного, так і від додатково установленого джерела, працюючих на дешевому місцевому твердому паливі, а перемішування висушуваного матеріалу відбувається обертанням його в потоці сушильного агента при більш інтенсивній його тязі. Поставлена задача вирішується тим, що основне і додатково установлене між основною і нижньою частиною сушильної камери джерела теплових відходів виконані у вигляді пічок з дверцятами для завантаження твердого палива і вивантаження золи, розділені засувкою. В середній частині сушильної камери горизонтально поярусно установлені сушильні барабани на валах, закріплених на каркасі, з можливістю обертатися через ланцюгові передачі від додатково установленого електропривода. На одному із торців кожного барабана розміщені дверцята для завантаження сирого, а вздовж їх твірних - засувки для перевантаження самопливом в'ялого матеріалу із верхніх барабанів у нижні, а з нижнього через простір і дверцята додаткової пічки вивантаження вже висушеного матеріалу. В димовому тракті для змінювання інтенсивності тяги сушильного агента установлена регульована заслінка і дефлектор ЦАГИ, через які верхня частина сушильної камери сполучається з навколишнім середовищем. При такому технічному рішенні димові гази, що створюються при спалюванні твердих видів палива у процесі приготування їжі в основній пічці, перед тим як потратити в навколишнє середовище, пройдуть через сушильну камеру і, неодноразово змінюючи напрям руху внаслідок обтікання барабанів, будуть віддавати значну частину теплової енергії для висушування розміщеного усередині їх матеріалу. При відсутності потреб приготування їжі і для запобігання втрат ще недосушеного матеріалу в значно меншій кількості спалюється тверде паливо у резервній пічці до повного його висушування. На представленому кресленні схематично показано побутову сушарку, де: на фіг. 1 загальний вигляд сушарки в розрізі; на фіг. 2 - вид по А-А барабана. Побутова сушарка включає пічку 1, що використовується для приготування в посуді 2, 3 їжі, а також для інших побутових потреб як основне джерело теплових відходів. До пічки 1, послідовно до ходу димового тракта, додатково установлена пічка 4 як резервне джерело теплових відходів з колосниками 5, розділені засувкою 6. Завантаження твердого палива 7 і вивантаження золи 8 з них здійснюється через дверцята 9, 10. Вертикально над пічкою 4 установлена сушильна камера 11, виконана з трьох частин у вигляді витяжної шафи. Каркас 12 камери 11 по периметру обшитий боковинами 13 із вмонтованими дверцятами 14, 15, 16 для внутрішнього огляду і контролю процесу сушіння. У нижній частині камери 11 вздовж протилежних боковин виконані отвори з регульованими жалюзі 17, 18 дозування подачі повітря, необхідного для утворення сушильного агента (СА). У середній частині камери на каркасі 12 встановлені кронштейни 19, 20, 21, 22, 23, 24, на яких закріплені вали 25, 26, 27 поярусно розміщених барабанів 28, 29, 30. В торці кожного барабана розміщені дверцята 31, 32, 33 для завантаження в них матеріалу на сушіння, а вздовж твірних їх циліндра - засувки 34, 35, 36 із збільшуваною шириною в нижче розміщуваних барабанах, для перевантаження в'ялого висушуваного матеріалу із верхніх барабанів у нижні, а з нижнього 1 UA 67975 U 5 10 15 20 25 30 35 40 45 50 барабана через простір і дверцята 10 пічки 4 - вивантаження вже висушеного матеріалу. На каркасі 12 установлений електропривод з електродвигуном 37 і редуктором 38 пониження частоти обертання вала 27 барабана 30. Обертаються барабани 29, 28 від вала 27 через ланцюгові передачі 39, 40. Верхня частина сушильної камери 11 з димовим трактом 41 і регульованою заслінкою 42 через дефлектор ЦАГИ 43 сполучається з навколишнім середовищем. Для інтенсивного перемішування і сушіння на циліндричній поверхні з внутрішнього боку барабанів по всій їх довжині з певним інтервалом по колу закріплені Г-подібні планки 44, якими при обертанні їх матеріал захвачується, піднімається і з висоти висипається. Циліндрична поверхня барабанів виконана у вигляді сітки або планок, закріплених із зазором між Г-подібними планками з можливим проходженням через них сушильного агента. Запропонована сушилка працює наступним чином. Через відкриті дверцята 14, 15, 16 боковини 13 і дверцята 31, 32, 33 у барабанах 28, 29, 30 засипається матеріал для сушіння. Від включеного електродвигуна 37 електропривода через редуктор 38 обертається барабан 30, а від нього через ланцюгові передачі 39, 40 - барабани 29, 28. При горінні твердого палива 7 в пічці 1 і відкритій засувці 6 димові гази змішуються з повітрям навколишнього середовища, яке надходить через жалюзі 17, 18, утворюючи СА. Далі СА проходить через сушильну камеру 11 вгору, неодноразово змінює свій напрям руху, завдяки обтіканню розміщених по вертикалі на певній відстані один від одного барабанів 28, 29, 30. В результаті нагрітого до необхідної температури СА взаємодіє з барабанами і через розділювач і отвори в ньому нагріває висушуваний матеріал, забезпечуючи випаровування в нього вологи. Випарувана волога разом із СА через отвори в барабанах 28, 29, 30 із сушильної камери 11 через димовий тракт 41, заслінку 42 і дефлектор ЦАГИ 43 відводиться в навколишнє середовище. Інтенсифікація чи гальмування процесу висушування може здійснюватися змінюванням температури СА, яка залежить від кількості спалювання твердого палива в пічці 1 і повітря, що проходить через регульовані жалюзі 17, 18, а також від регулювання заслінки 42. Так, у міру збільшення кількості спалювання твердого палива та необхідного для цього повітря, яке проходить крізь жалюзі, кількість димових газів також збільшується, що сприяє збільшенню тепловіддачі СА. Із збільшенням надлишку повітря в сушильній камері 11 температура СА зменшується, що гальмує його тепловіддачу і весь процес висушування. При більш прикритому положенні заслінки 42 швидкість руху СА зменшується, але підвищується його температура, а разом з цим і температура висушуваного матеріалу. Тому при обмеженій температурі висушуваного матеріалу більш відкрита заслінка інтенсифікує процес висушування, а менш відкрита навпаки - гальмує і може спричинити перегрівання і пошкодження висушуваного матеріалу. Оскільки нижні барабани омиваються більш нагрітими потоками СА ніж верхні, доцільно періодично переміщати висушуваний матеріал по вертикалі із верхніх до нижніх барабанів. Для цього пров'ялений у верхніх барабанах матеріал через відкриті засувки 36, 35 пересипається в наступні нижні 29, 28, а після висушування в нижньому барабані 28 через засувку 34, простір і дверцята 10 пічки 4 висушений матеріал вивантажується із сушарки. При відсутній потребі приготування їжі та в інших випадках не використання пічки 1 і недосушеному матеріалі, остання засувкою 6 перекривається і для подальшого підтримання процесу сушіння в роботу залучається пічка 4. При цьому протікання технологічного процесу сушіння буде здійснюватися аналогічно як і при роботі пічки 1, але з дещо зекономленим, за рахунок зменшення втрат теплоти, паливом у пічці 1, обумовленим не використанням її за призначенням. Використання запропонованої побутової сушарки, у порівнянні з уже відомою, дасть можливість підвищити її ефективність і продуктивність, а також зменшити втрати урожаю, вирощеного в приватних господарствах, за рахунок використання теплових відходів від спалювання твердого палива; залучення резервної топки; механізованого перемішування висушуваного матеріалу; створення зручностей і покращення умов праці, що розширить область застосування її в побутових умовах. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Побутова сушарка, що містить сушильну камеру з трьох частин з каркасом, боковинами з дверцятами і горизонтальними лотками, джерело теплових відходів у вигляді газової плити і димовий тракт, сполучені із сушильною камерою і навколишнім середовищем, яка відрізняється тим, що основне джерело енергії і додатково установлене між ним і нижньою 2 UA 67975 U 5 10 15 частиною сушильної камери резервне джерело теплової енергії виконані у вигляді пічок з дверцятами для завантаження твердого палива і вивантаження золи, розділені засувкою, а в середній частині сушильної камери поярусно установлено принаймні один горизонтальний лоток, виконаний у вигляді барабана на валу, з можливістю обертатися на каркасі від додатково установленого електропривода, від якого через ланцюгові передачі обертаються вали інших барабанів, причому в торці кожного барабана розміщені дверцята для завантаження сирого матеріалу, а вздовж твірної - засувки для вивантаження в'ялого матеріалу із верхніх барабанів в нижні, а з нижнього барабана вивантаження висушеного матеріалу здійснюється через простір і дверцята додаткової пічки, при цьому димовий тракт через додатково установлені в ньому регульовану заслінку і дефлектор ЦАГИ сполучений із навколишнім середовищем. 2. Побутова сушарка за п. 1, яка відрізняється тим, що циліндрична поверхня барабана виконана у вигляді сітки з установленими усередині через певні інтервали по колу вздовж барабана Г-подібними планками. 3. Побутова сушарка за пп. 1,2, яка відрізняється тим, що циліндрична поверхня барабана виконана у вигляді вздовж розміщених із зазорами планок з можливістю проходження через них сушильного агента. 3 UA 67975 U 4 UA 67975 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
