Пристрій для охолодження рукавної полімерної плівки

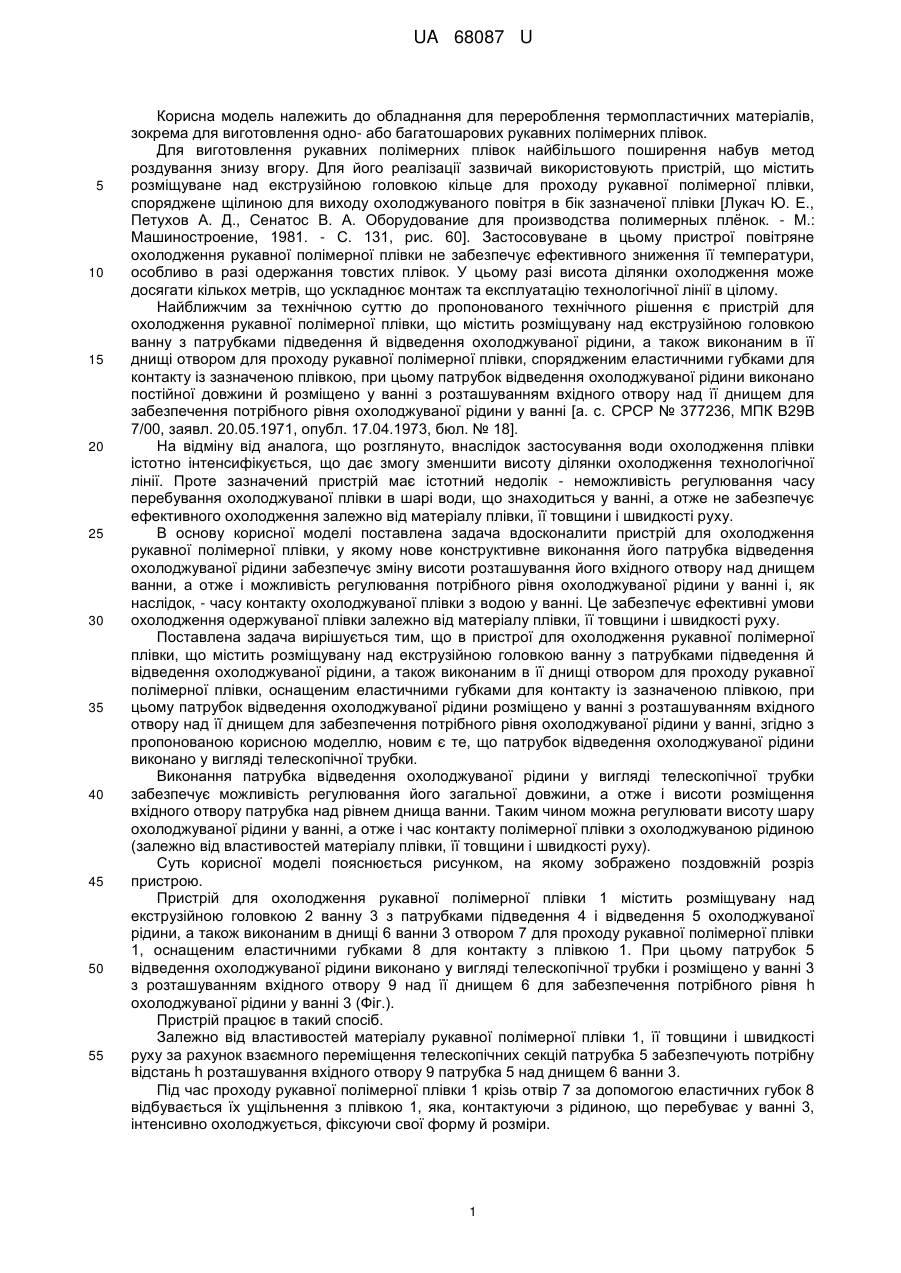

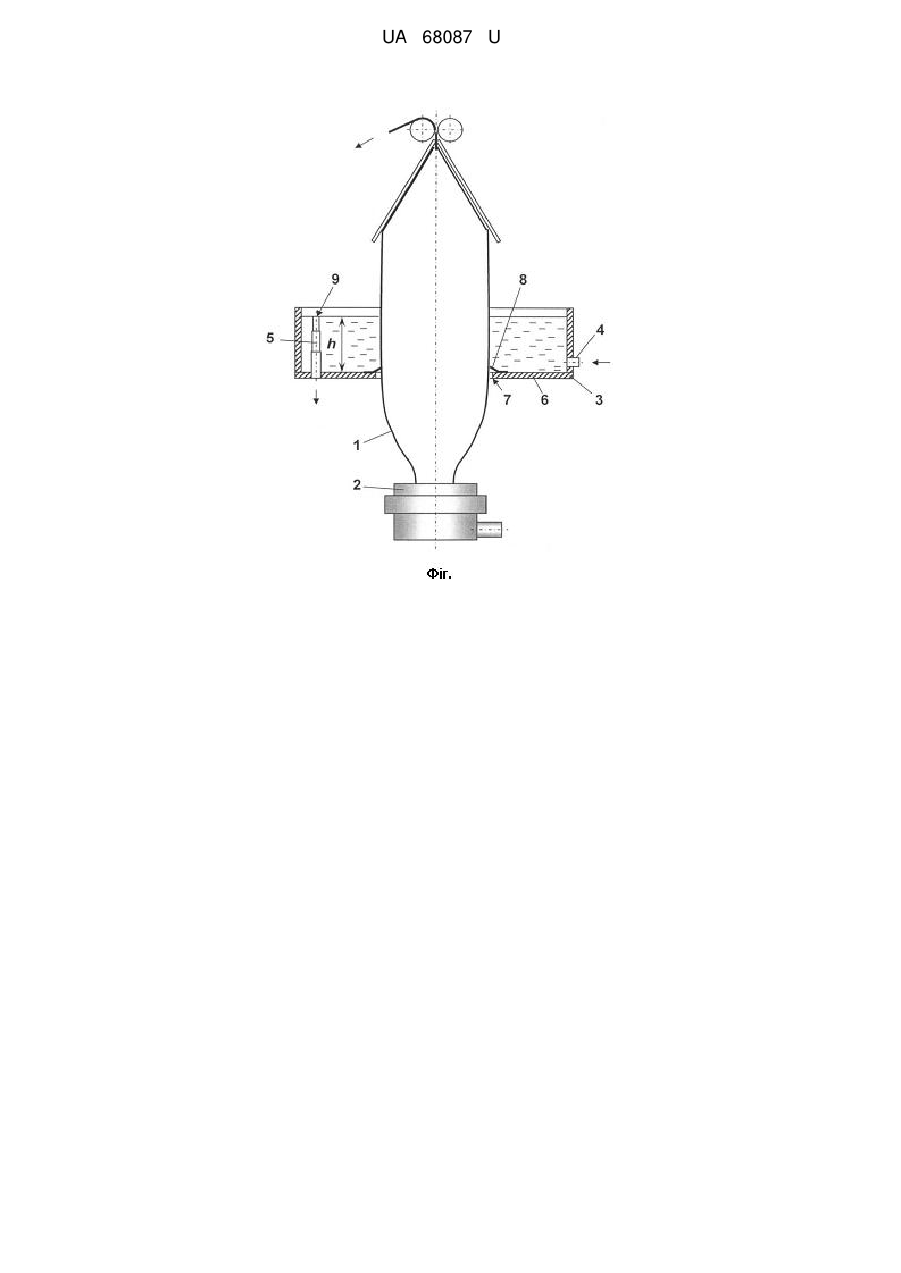

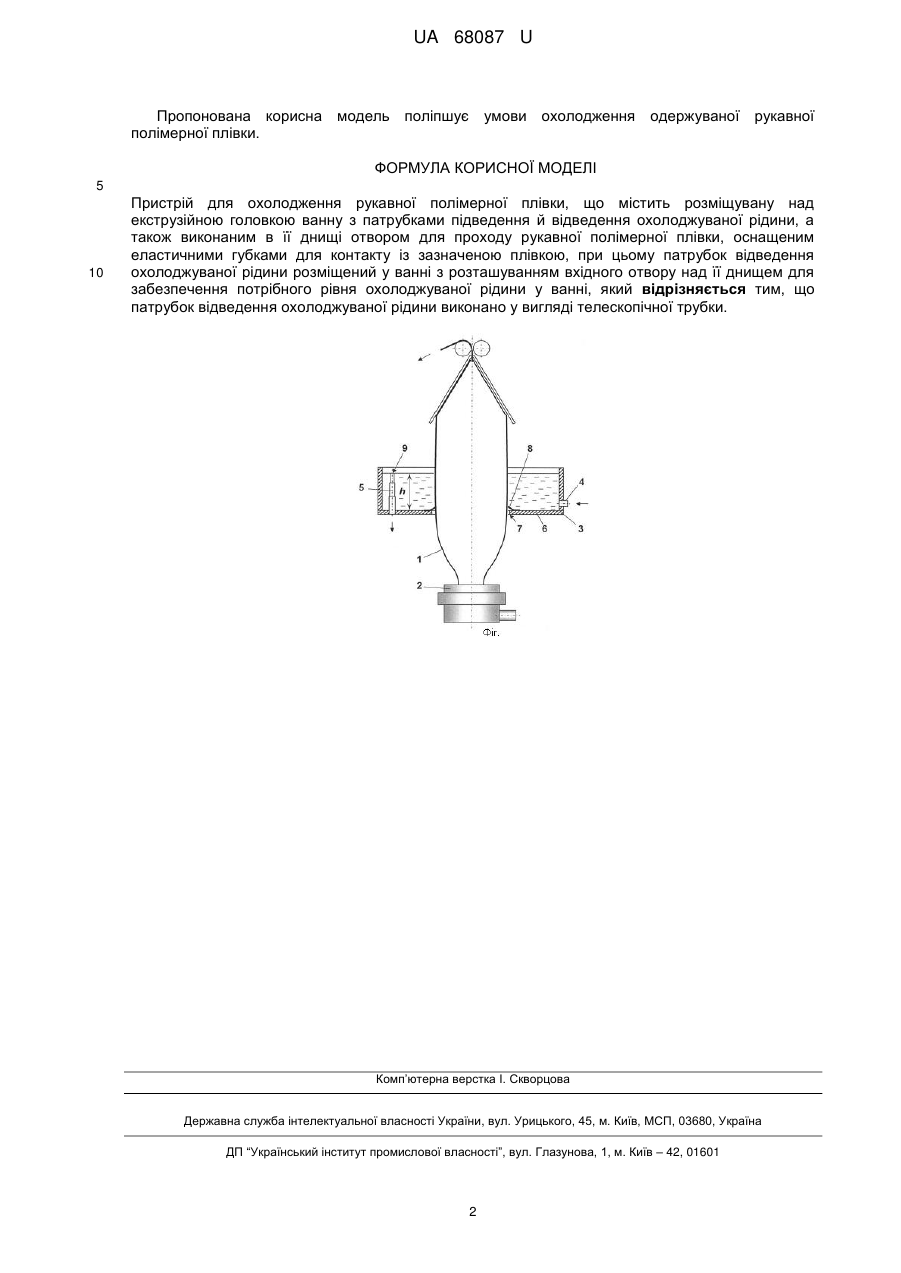

Реферат: Пристрій для охолодження рукавної полімерної плівки містить розміщувану над екструзійною головкою ванну з отвором в днищі і патрубками підведення й відведення охолоджуваної рідини. Отвір оснащений еластичними губками. Патрубок відведення охолоджуваної рідини виконаний у вигляді телескопічної трубки. UA 68087 U (12) UA 68087 U UA 68087 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для перероблення термопластичних матеріалів, зокрема для виготовлення одно- або багатошарових рукавних полімерних плівок. Для виготовлення рукавних полімерних плівок найбільшого поширення набув метод роздування знизу вгору. Для його реалізації зазвичай використовують пристрій, що містить розміщуване над екструзійною головкою кільце для проходу рукавної полімерної плівки, споряджене щілиною для виходу охолоджуваного повітря в бік зазначеної плівки [Лукач Ю. Е., Петухов А. Д., Сенатос В. А. Оборудование для производства полимерных плѐнок. - Μ.: Машиностроение, 1981. - С. 131, рис. 60]. Застосовуване в цьому пристрої повітряне охолодження рукавної полімерної плівки не забезпечує ефективного зниження її температури, особливо в разі одержання товстих плівок. У цьому разі висота ділянки охолодження може досягати кількох метрів, що ускладнює монтаж та експлуатацію технологічної лінії в цілому. Найближчим за технічною суттю до пропонованого технічного рішення є пристрій для охолодження рукавної полімерної плівки, що містить розміщувану над екструзійною головкою ванну з патрубками підведення й відведення охолоджуваної рідини, а також виконаним в її днищі отвором для проходу рукавної полімерної плівки, спорядженим еластичними губками для контакту із зазначеною плівкою, при цьому патрубок відведення охолоджуваної рідини виконано постійної довжини й розміщено у ванні з розташуванням вхідного отвору над її днищем для забезпечення потрібного рівня охолоджуваної рідини у ванні [а. с. СРСР № 377236, МПК В29В 7/00, заявл. 20.05.1971, опубл. 17.04.1973, бюл. № 18]. На відміну від аналога, що розглянуто, внаслідок застосування води охолодження плівки істотно інтенсифікується, що дає змогу зменшити висоту ділянки охолодження технологічної лінії. Проте зазначений пристрій має істотний недолік - неможливість регулювання часу перебування охолоджуваної плівки в шарі води, що знаходиться у ванні, а отже не забезпечує ефективного охолодження залежно від матеріалу плівки, її товщини і швидкості руху. В основу корисної моделі поставлена задача вдосконалити пристрій для охолодження рукавної полімерної плівки, у якому нове конструктивне виконання його патрубка відведення охолоджуваної рідини забезпечує зміну висоти розташування його вхідного отвору над днищем ванни, а отже і можливість регулювання потрібного рівня охолоджуваної рідини у ванні і, як наслідок, - часу контакту охолоджуваної плівки з водою у ванні. Це забезпечує ефективні умови охолодження одержуваної плівки залежно від матеріалу плівки, її товщини і швидкості руху. Поставлена задача вирішується тим, що в пристрої для охолодження рукавної полімерної плівки, що містить розміщувану над екструзійною головкою ванну з патрубками підведення й відведення охолоджуваної рідини, а також виконаним в її днищі отвором для проходу рукавної полімерної плівки, оснащеним еластичними губками для контакту із зазначеною плівкою, при цьому патрубок відведення охолоджуваної рідини розміщено у ванні з розташуванням вхідного отвору над її днищем для забезпечення потрібного рівня охолоджуваної рідини у ванні, згідно з пропонованою корисною моделлю, новим є те, що патрубок відведення охолоджуваної рідини виконано у вигляді телескопічної трубки. Виконання патрубка відведення охолоджуваної рідини у вигляді телескопічної трубки забезпечує можливість регулювання його загальної довжини, а отже і висоти розміщення вхідного отвору патрубка над рівнем днища ванни. Таким чином можна регулювати висоту шару охолоджуваної рідини у ванні, а отже і час контакту полімерної плівки з охолоджуваною рідиною (залежно від властивостей матеріалу плівки, її товщини і швидкості руху). Суть корисної моделі пояснюється рисунком, на якому зображено поздовжній розріз пристрою. Пристрій для охолодження рукавної полімерної плівки 1 містить розміщувану над екструзійною головкою 2 ванну 3 з патрубками підведення 4 і відведення 5 охолоджуваної рідини, а також виконаним в днищі 6 ванни 3 отвором 7 для проходу рукавної полімерної плівки 1, оснащеним еластичними губками 8 для контакту з плівкою 1. При цьому патрубок 5 відведення охолоджуваної рідини виконано у вигляді телескопічної трубки і розміщено у ванні 3 з розташуванням вхідного отвору 9 над її днищем 6 для забезпечення потрібного рівня h охолоджуваної рідини у ванні 3 (Фіг.). Пристрій працює в такий спосіб. Залежно від властивостей матеріалу рукавної полімерної плівки 1, її товщини і швидкості руху за рахунок взаємного переміщення телескопічних секцій патрубка 5 забезпечують потрібну відстань h розташування вхідного отвору 9 патрубка 5 над днищем 6 ванни 3. Під час проходу рукавної полімерної плівки 1 крізь отвір 7 за допомогою еластичних губок 8 відбувається їх ущільнення з плівкою 1, яка, контактуючи з рідиною, що перебуває у ванні 3, інтенсивно охолоджується, фіксуючи свої форму й розміри. 1 UA 68087 U Пропонована корисна модель поліпшує полімерної плівки. умови охолодження одержуваної рукавної ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для охолодження рукавної полімерної плівки, що містить розміщувану над екструзійною головкою ванну з патрубками підведення й відведення охолоджуваної рідини, а також виконаним в її днищі отвором для проходу рукавної полімерної плівки, оснащеним еластичними губками для контакту із зазначеною плівкою, при цьому патрубок відведення охолоджуваної рідини розміщений у ванні з розташуванням вхідного отвору над її днищем для забезпечення потрібного рівня охолоджуваної рідини у ванні, який відрізняється тим, що патрубок відведення охолоджуваної рідини виконано у вигляді телескопічної трубки. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
